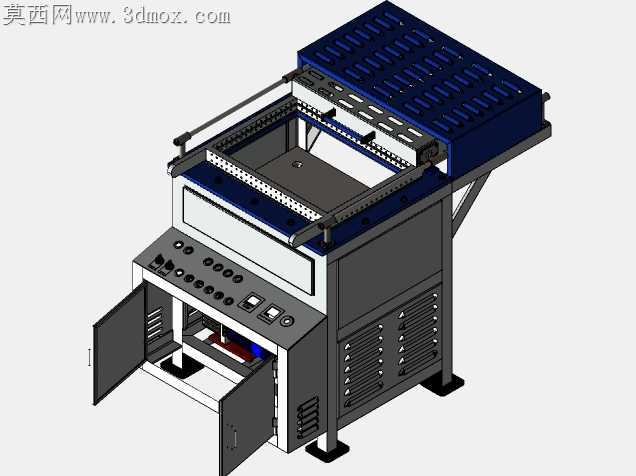

小型手动真空成型设备结构设计

小批量手板打样场景里，常规全自动真空成型机占地大、调试周期长，换产时加热框对位偏差、密封胶条压合不实导致的负压泄漏，一直是打样环节最容易拖慢进度的痛点。这套手动真空成型结构的设计，全程围绕加工适配的核心逻辑做取舍，没有堆砌冗余的自动化构件，每一处连接都对应实际加工环节的公差容错需求。

加热框的翻转铰接位没有选用精密滚珠合页，反而采用间隙配合的销轴结构，预留0.15mm的径向窜量，刚好抵消板材加热后翘曲带来的框体变形量，压合时不会因为框体轻微形变出现局部密封缝隙。成型腔体的边缘做了3mm宽的平面铣削加工，没有追求过高的表面粗糙度，Ra1.6的光洁度既能保证硅胶密封条的贴合度，又能避免加工时过切导致的平面度超差，日常清理残留塑料碎屑时也不会刮伤密封件。

负压通路的开孔位置避开了板材成型时的拉伸应力集中区，所有气孔口都做了0.5mm的倒角处理，不会在薄板材吸塑成型时留下凸起的气孔印痕，省去后续打磨修整的工序。手动压杆的力臂长度经过反复调试，单手握持施加15kg的下压力就能让密封框完全锁止，不需要额外加装气动锁紧构件，日常维护只需要定期更换密封条，没有复杂的气路电路需要排查故障。

腔体内部的成型台采用可快拆的栅格板设计，不同厚度的板材成型时，可以快速更换对应开孔密度的栅格，适配ABS、PVC、PETG等不同热塑性能的片材，栅格板的定位销采用间隙配合，拆装时不需要借助工具，换型时间能控制在两分钟以内。加热框的固定位做了腰型孔调节结构，更换不同功率的加热板时，能根据加热板的实际发热区域微调安装位置，保证板材受热区域均匀，不会出现局部过热烤焦片材、边缘温度不够成型不到位的问题。

整机的框架构件全部采用标准铝型材拼接，没有设计定制焊接的机架，加工时只需要按定尺切割型材、攻丝安装即可，不需要做焊接后的时效变形处理，装配时的累计公差能通过型材连接的角件间隙自行补偿，哪怕是实训场景下的学员组装，也能快速拼合出符合负压密封要求的整机结构，不会因为个别构件的加工小偏差导致整机组装失败。
