带爬坡输送的箱体物料自动填料生产线

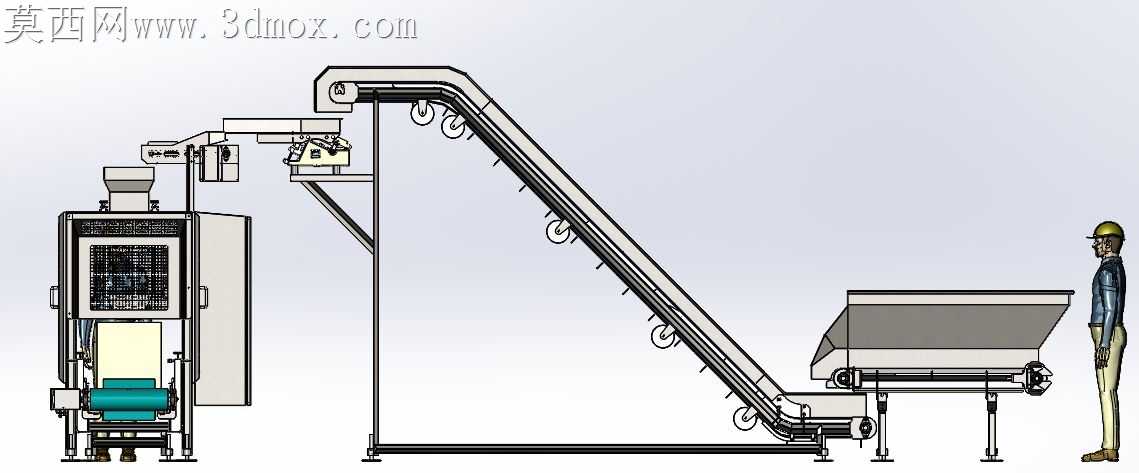

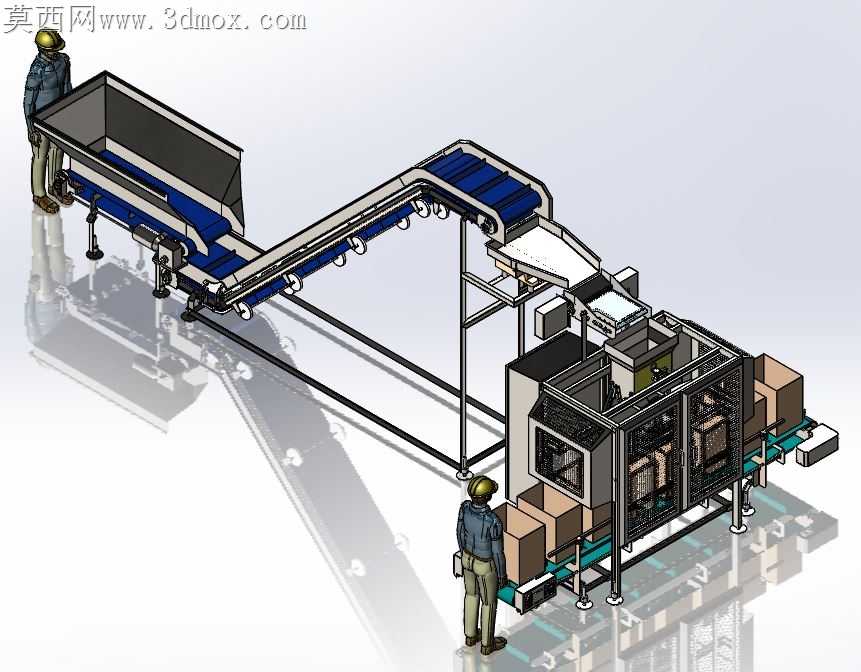

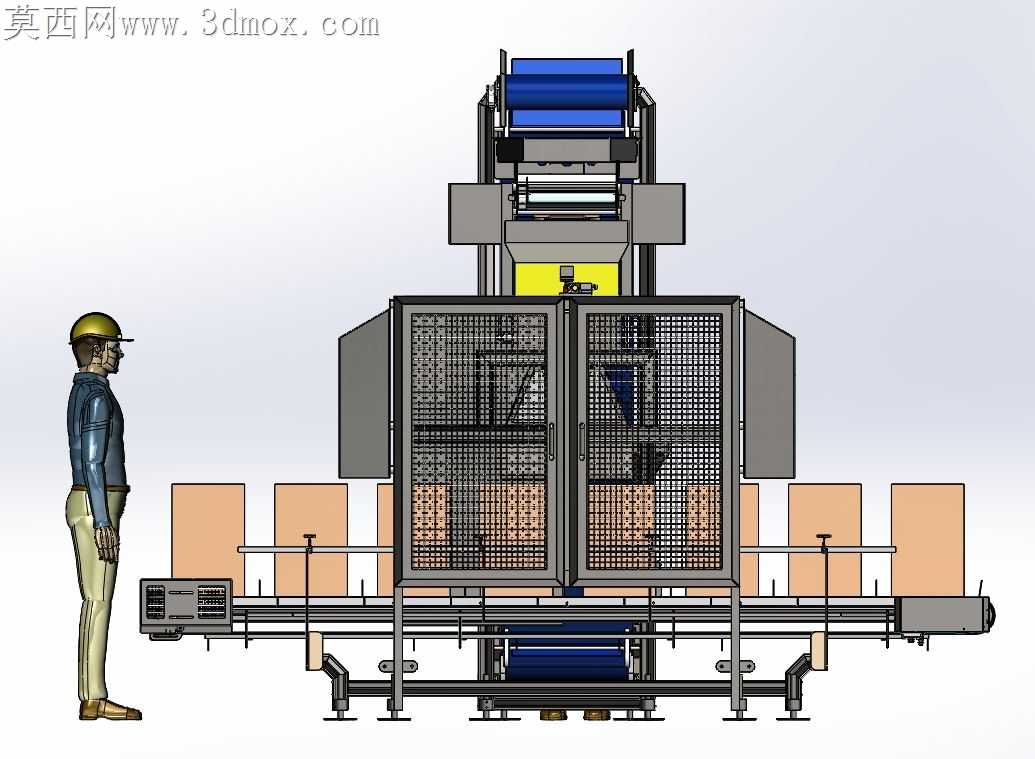

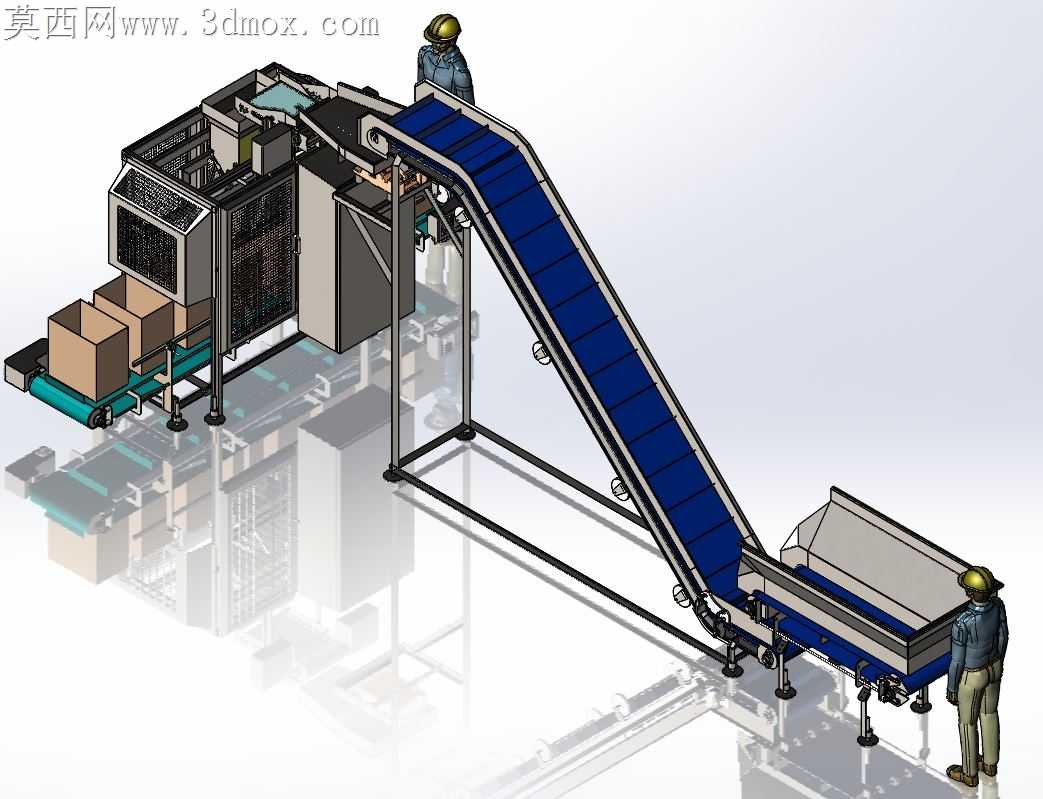

散料与箱体衔接的填料工位，最容易出现的问题就是爬坡段物料撒漏、落料位置偏移导致箱体装填量不均，这套填料生产线的结构设计，刚好把这些现场高频痛点做了针对性的落地处理。爬坡输送段的裙边皮带做了分段式压条固定，没有采用常见的整面粘接方案，避免长期运行后皮带边缘脱胶翘边，散料卡进皮带与机架缝隙的问题，压条的安装孔位预留了0.8mm的调节余量，装配时可以根据皮带张紧度微调压条位置，不会出现压条过紧磨坏皮带、过松漏料的公差矛盾。输送段的支撑脚架没有用统一长度的方通焊接，每支脚都配了可调脚杯，现场安装时不用额外切割垫铁，哪怕地面有30mm以内的高低差，都能通过脚杯把输送段调至水平，保证皮带运行不跑偏。落料口位置做了可翻折的导流挡板，挡板转轴处配了阻尼套，不是硬连接固定，不同粒径的散料下落时，挡板可以顺着物料冲击力小幅摆动，不会出现物料卡滞在落料口的情况，挡板的边缘做了圆弧倒钝处理，不会刮蹭输送过来的箱体纸板，避免箱体表面出现划痕影响成品外观。主机填料舱的防护框架用铝型材拼接，连接处的角码做了隐藏式设计，没有突出的螺栓棱角，日常清理舱内残留物料时不会刮蹭操作人员的工作服，框架上的透明防护板采用快拆式压块固定，不需要拧下全部螺栓就能掀开防护板清理内部，比传统的螺丝固定结构节省至少三分之二的日常维护时间。箱体输送轨道的侧边做了可调式导向条，导向条的腰型孔预留了足够的调节范围，可以适配不同宽度的瓦楞纸箱，不用更换整套轨道就能完成多规格产品的填料切换，轨道末端的定位挡块做了软胶包覆，箱体输送到位时不会因为硬碰撞出现箱体变形、箱口错位的问题。整套结构没有多余的装饰性设计，每一处连接、每一个可调结构都对应着现场运行的实际需求，哪怕是皮带下方的托辊间距，都按照散料堆积的重量做了疏密排布，重载段托辊间距缩小到200mm，轻载段适当放大间距，既保证皮带不会因为物料重压下凹撒料，又不会因为托辊过密增加不必要的装配成本与运行阻力。
