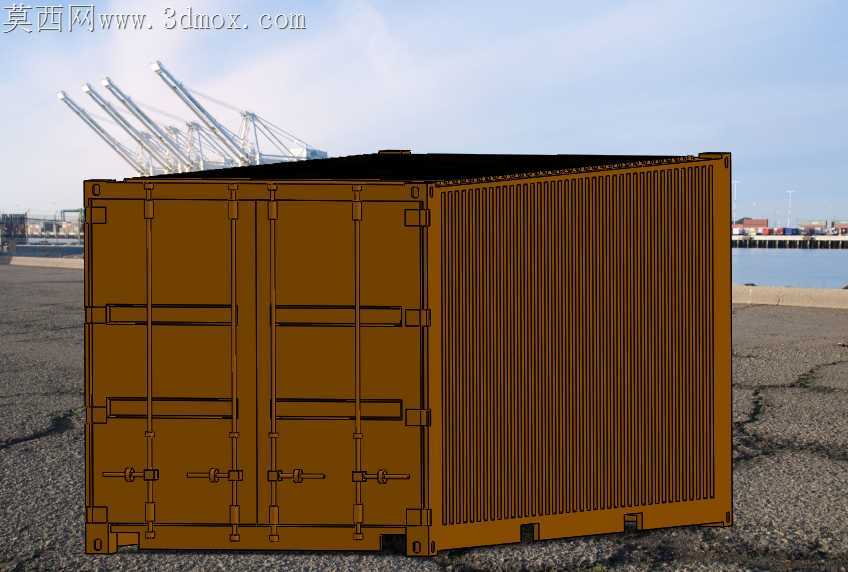

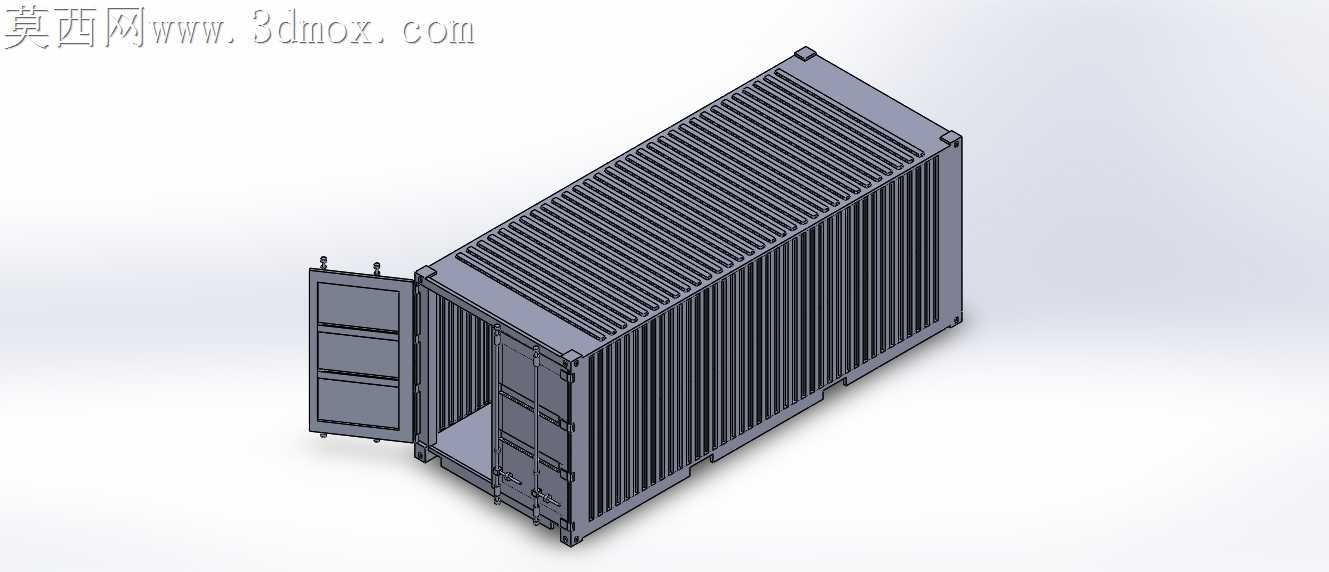

20英尺标准货运集装箱结构设计方案

海运工况下集装箱角件与侧梁焊缝处的应力集中问题，一直是散货长途运输中箱体变形开裂的核心诱因，这套20英尺集装箱的三维结构设计，从加工适配的角度对传统箱型的连接节点做了针对性调整。角件与顶侧梁、底侧梁的对接位置，没有沿用常规的直角满焊坡口，而是在梁端预留了1.5mm的内凹让位槽，焊接时焊道可以顺着槽面自然铺展，避免焊根处出现未熔合的缺陷，同时角件内侧增设了3mm厚的加强衬板，衬板与梁体内壁采用段焊固定，既不会因为满焊导致梁体热变形，又能在角件承受堆码载荷、吊装冲击力的时候，把集中应力分散到整段侧梁上，不会在焊缝位置形成应力断点。

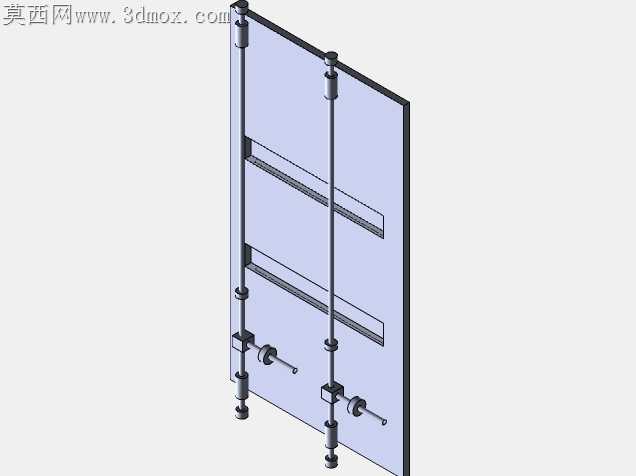

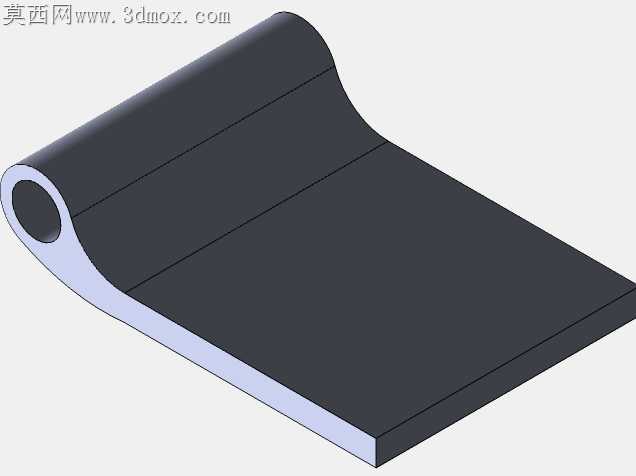

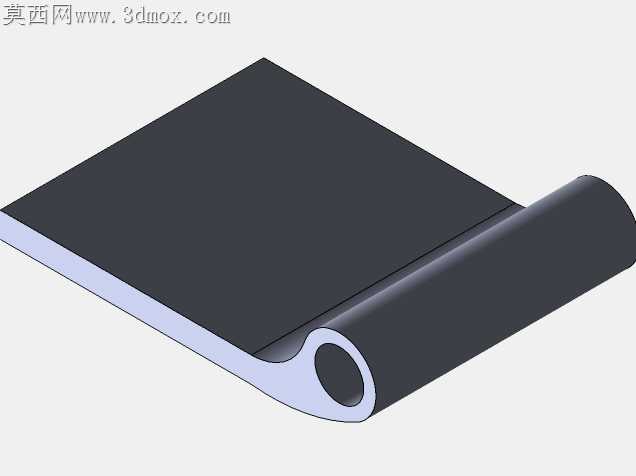

底架部分的横梁排布，没有照搬传统等间距布置的方案，靠近箱门端的三根横梁间距缩小了80mm，对应叉车作业时托盘的常规停靠位置，叉车进箱时的轮压不会直接作用在地板的悬空段，避免木地板长期受局部载荷出现凹陷开裂。地板与底横梁的连接采用沉头自攻钉固定，钉孔位置提前做了沉头锪平处理，钉头完全没入地板表面以下，不会在装卸货物时刮蹭货箱底部或者缠绕捆扎带。箱门的密封胶条安装槽做了微小的斜度设计，胶条压入后外侧比内侧高出0.8mm，关箱时胶条先接触门框的外侧边，随着锁杆锁紧逐步被压实，不会出现胶条褶皱、局部密封不严漏雨的问题，锁杆的轴承座安装位置预留了0.3mm的调整间隙，加工时如果门框焊接出现微小变形，可以通过调整轴承座的位置保证锁杆转动顺畅，不会出现锁舌卡滞、关箱费力的情况。

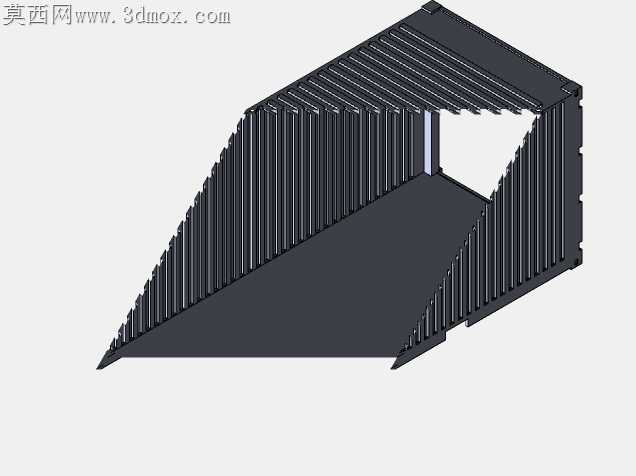

侧壁的波纹板压型深度做了微调，比常规箱型浅2mm，对应的波纹折弯圆角放大了1mm，折弯加工时板材外层的拉伸率控制在安全范围内，不会因为冷作硬化导致波纹拐角处出现微裂纹，长期受海风盐雾腐蚀也不容易从折弯位置率先锈穿。波纹板与侧梁的铆接位置，每个铆钉孔都提前做了去毛刺处理，铆钉铆接后钉头与板面完全贴合，没有凸起或者缝隙，避免雨水顺着铆钉缝隙渗入板缝内部造成锈蚀。配套的eDrawing参考文件里标注了所有关键配合尺寸，加工下料时可以直接对照核对公差，不用反复翻查二维图纸，车间下料、组焊、总装的全流程都能对应到三维结构的每一处细节，减少加工时的理解偏差，做出来的成品箱能更好适配海运堆码、陆路转运的多工况载荷要求，不会在长途运输中出现结构失效的问题。
