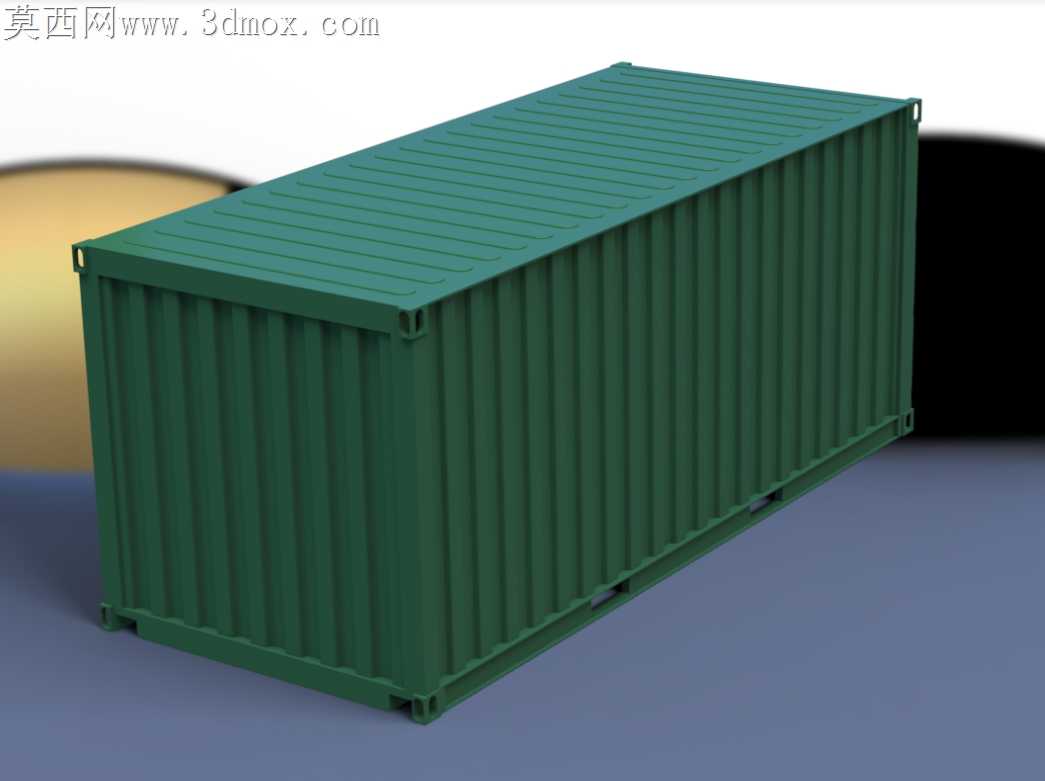

20英尺标准货运集装箱结构设计

常规钢制集装箱在长期堆载、吊装转运过程中，箱底波纹板的受力变形一直是现场运维的高频痛点，尤其是角件附近的应力集中区域，反复受扭转载荷作用后容易出现焊缝开裂、板件下凹的问题，直接影响箱体的堆码安全与使用寿命。这款20英尺标准箱的三维设计，在箱底结构的受力传递路径上做了针对性的细节调整，波纹板的波峰高度、弯折圆角没有照搬通用图纸的经验值，而是结合满载工况下的载荷分布，把靠近角件区域的波纹密度做了梯度变化，靠近角柱的位置波距收窄12%，板件弯折处的内圆角放大1.5mm，既没有额外增加整箱的钢板耗材重量，又能把吊装时的集中应力顺着波纹走向均匀分散到侧梁与底横梁上，避免局部应力超过板材的屈服强度。箱壁的波纹板与上下侧梁的连接位置，没有采用传统的整段满焊设计，而是预留了分段式的应力释放缺口，每间隔600mm设置15mm的非焊接段，能抵消海运过程中温差变化带来的板材热胀冷缩形变，减少焊缝位置的疲劳开裂风险。箱门的密封胶条安装槽做了微小的倾角调整，胶条压合后的接触压力分布更均匀，不会出现局部压合过紧导致胶条过早老化、或是局部压合不足出现渗水漏雨的问题，角部的胶条衔接位置特意做了圆弧过渡的让位结构，避免胶条在直角位置出现折叠褶皱，影响密封性能。顶板的波纹走向与侧壁做了错位排布，雨水顺着顶板波纹流到侧壁时不会顺着焊缝缝隙渗入箱内，顶板与顶侧梁的连接位置做了外翻的折边结构，雨水能直接顺着折边滴落到箱体外侧，不会在焊缝位置长期积留造成锈蚀。箱内的地板安装槽深度做了微调，木地板铺装后与底横梁的贴合面间隙控制在0.2mm以内，叉车进出箱作业时不会因为地板悬空出现颤动异响，也能避免长期碾压后地板出现局部断裂。所有角件的安装定位尺寸严格匹配国际标准的吊装、堆码接口要求，角件与角柱的连接位置加设了隐藏式的加强衬板，堆码时上层箱体的载荷能直接通过衬板传递到整根角柱上，不会出现角件局部压溃的问题。这些细节调整没有改动集装箱的标准外部尺寸，完全兼容现有的吊装设备、运输船舶、堆场货架的适配要求，却能在几乎不增加制造成本的前提下，大幅提升箱体在复杂工况下的结构可靠性，减少后期运维的修补成本。
