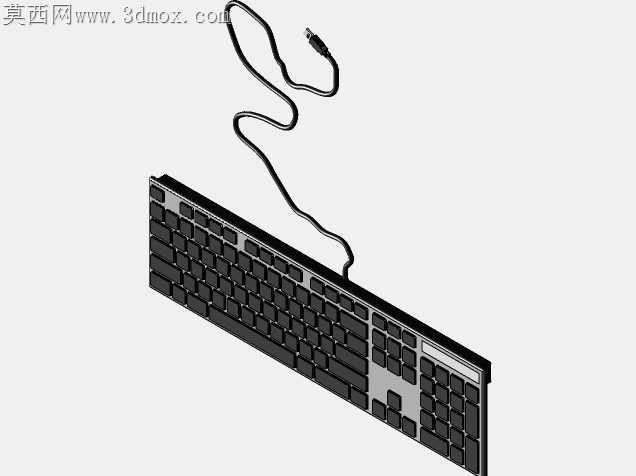

标准办公输入键盘外观结构三维数模

常规消费级键盘量产前，最容易被忽略的加工隐患集中在上下壳配合止口的公差带设计，不少初版手板装完后出现侧边缝隙不均、按压边角出现壳体异响的问题，根源在于数模阶段没有给卡扣预留足够的装配形变余量，也没考虑ABS注塑成型后的收缩率对配合面的影响。这款键盘数模在处理上下壳装配关系时，没有沿用通用的等厚止口设计，而是在卡扣对应位置做了局部减胶处理，给装配时的塑料形变留出0.15mm的退让空间，同时在键盘四个边角的止口位置做了0.2mm的错位避让，避免注塑飞边残留导致的装配顶起问题。键帽的曲面过渡没有做生硬的直角切边，每个按键帽的边缘都做了R0.8的圆角过渡，既匹配手指按压时的触感弧度，也能避免注塑成型时的尖角缺料问题，同时键帽与底板之间的预留间隙统一控制在1.2mm，既不会因为间隙过大进灰，也不会因为间隙过小出现按键卡滞。底板上的定位柱位置没有直接做在壳壁最薄处，而是在每个定位柱根部加了三角加强筋，避免螺丝锁附时出现柱体断裂的问题，加强筋的厚度控制在壳厚的0.6倍，防止注塑时出现表面缩痕影响外观质感。键盘侧面的弧度处理没有追求夸张的曲面造型，而是顺着手部自然放置的腕部角度做了12度的倾斜过渡，曲面的G2连续保证了外壳注塑后抛光不会出现棱线断层，表面晒纹的附着效果也更均匀。内部PCB板的安装位预留了0.3mm的浮动间隙，避免壳体受外力挤压时直接顶到电路板导致元器件虚焊，走线槽的位置做了圆角过渡，不会刮伤线材绝缘层。数模里把每个按键的触发行程对应的空间预留都做了校验，长按键的平衡杆安装位没有和壳体加强筋出现空间干涉，装配时不需要额外修模就能直接装入平衡杆配件。脚撑的转轴位置做了阻尼限位的结构细节，开合角度的卡点位置预留了钢片安装的凹槽，不会出现脚撑松动自动回落的问题。
