电脑CPU散热轴流风扇精细结构设计

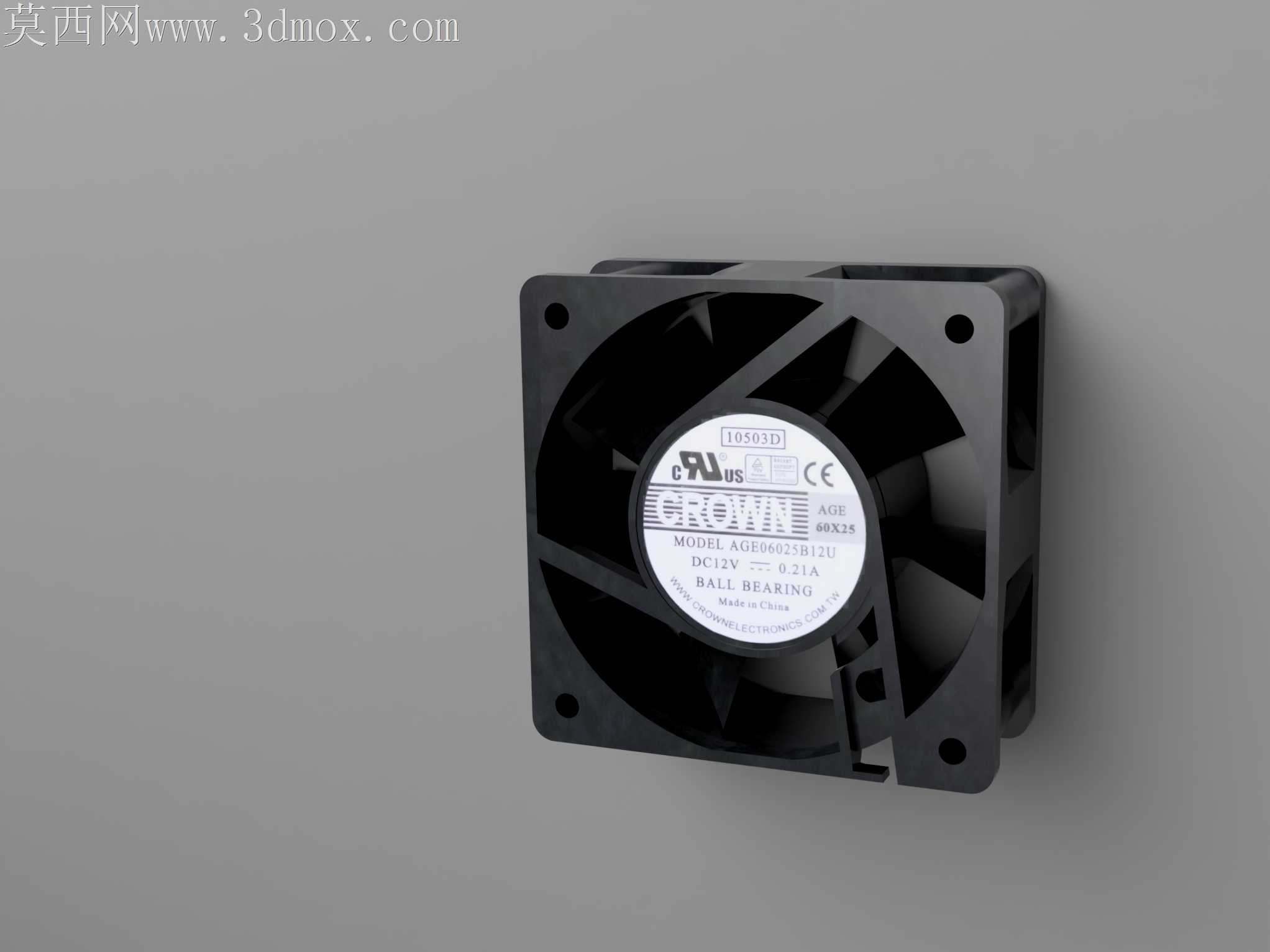

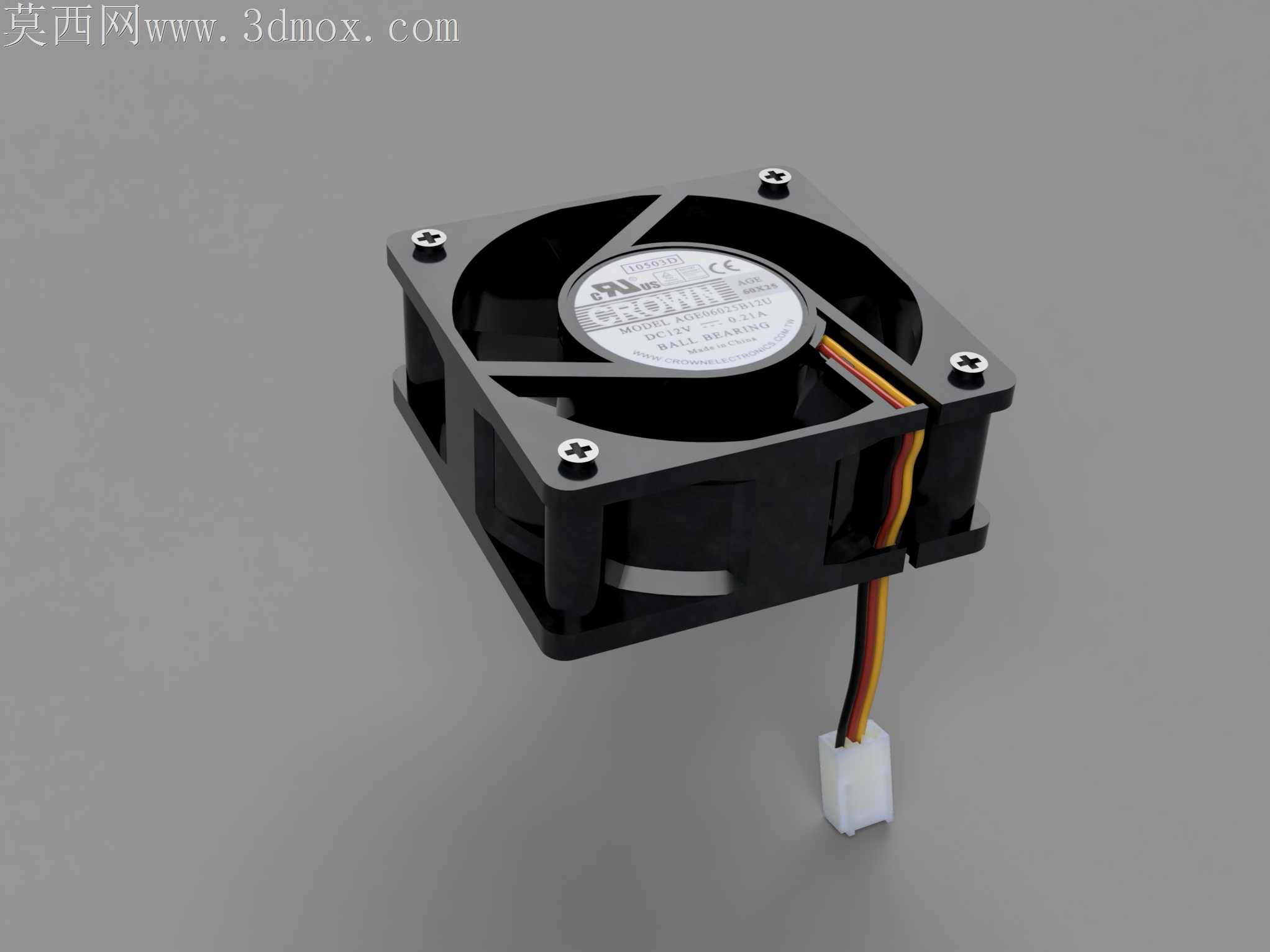

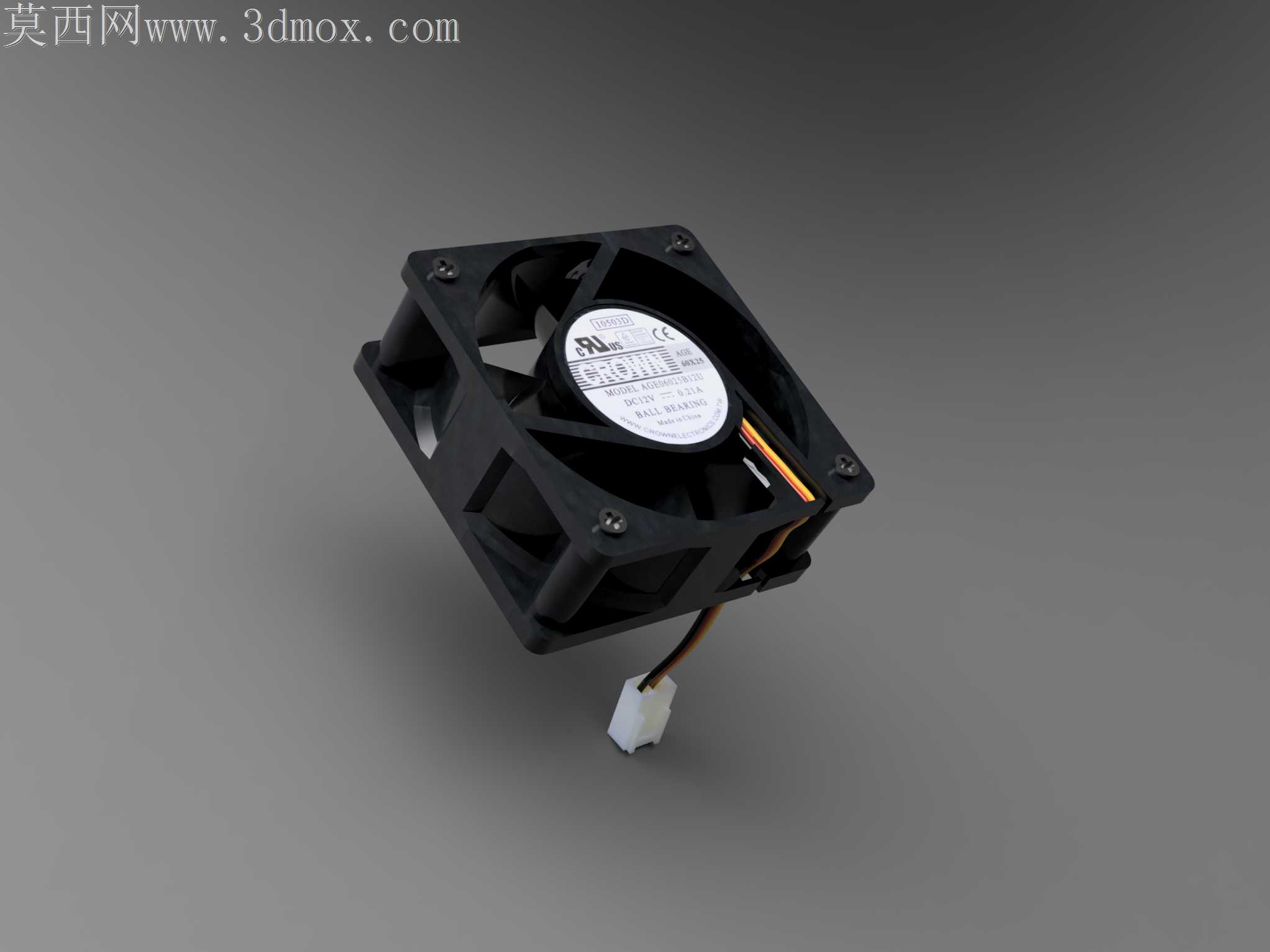

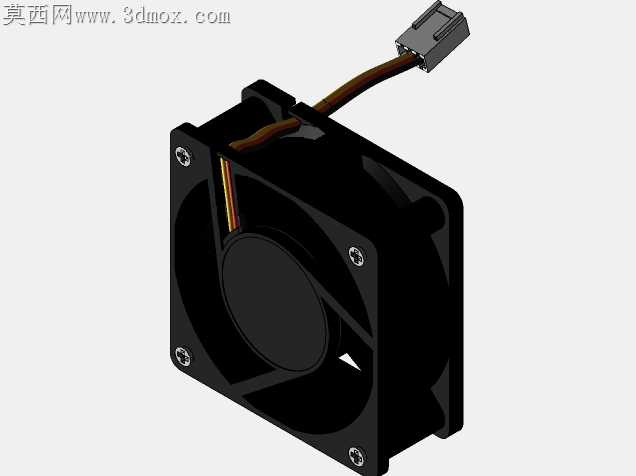

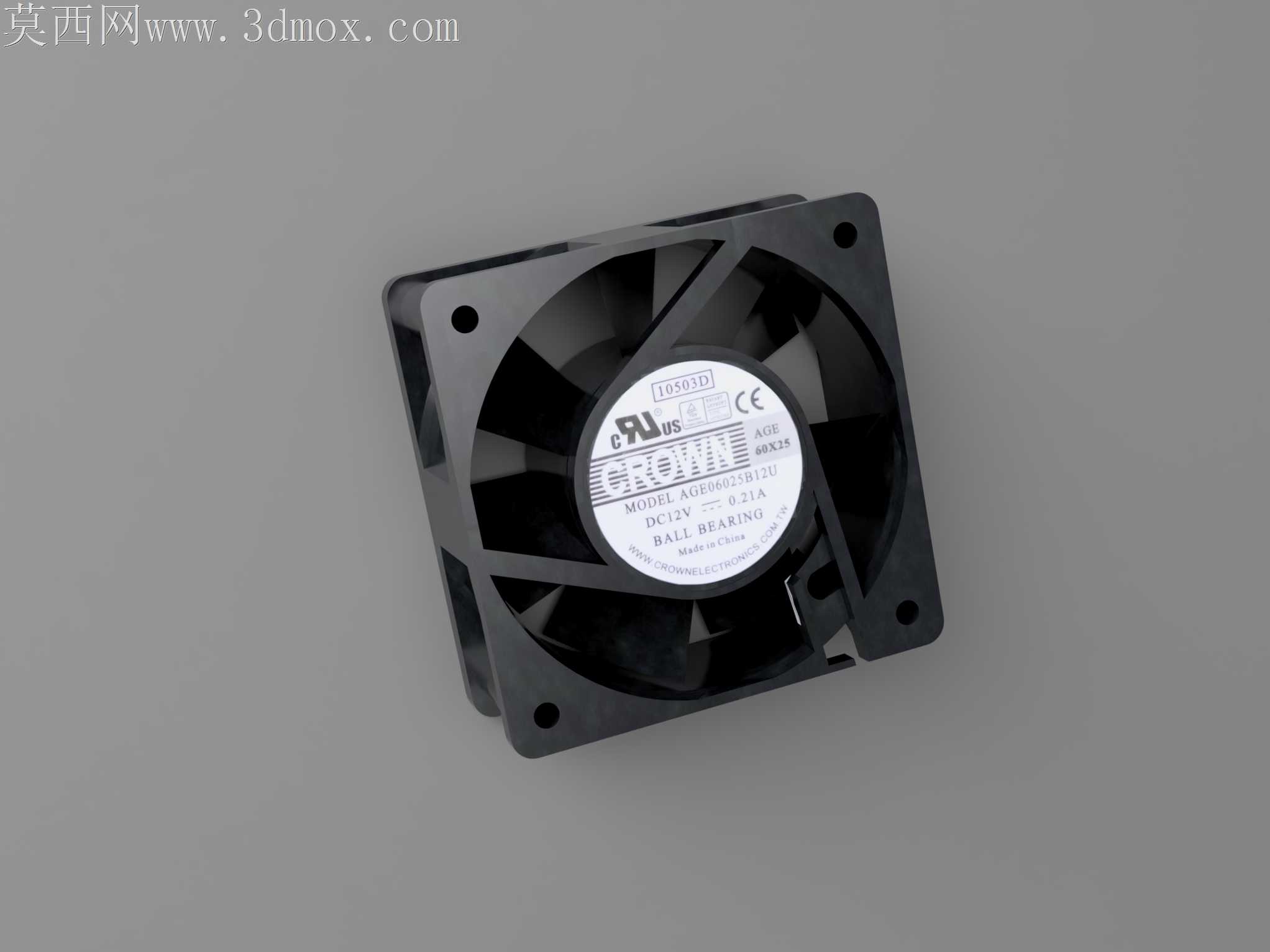

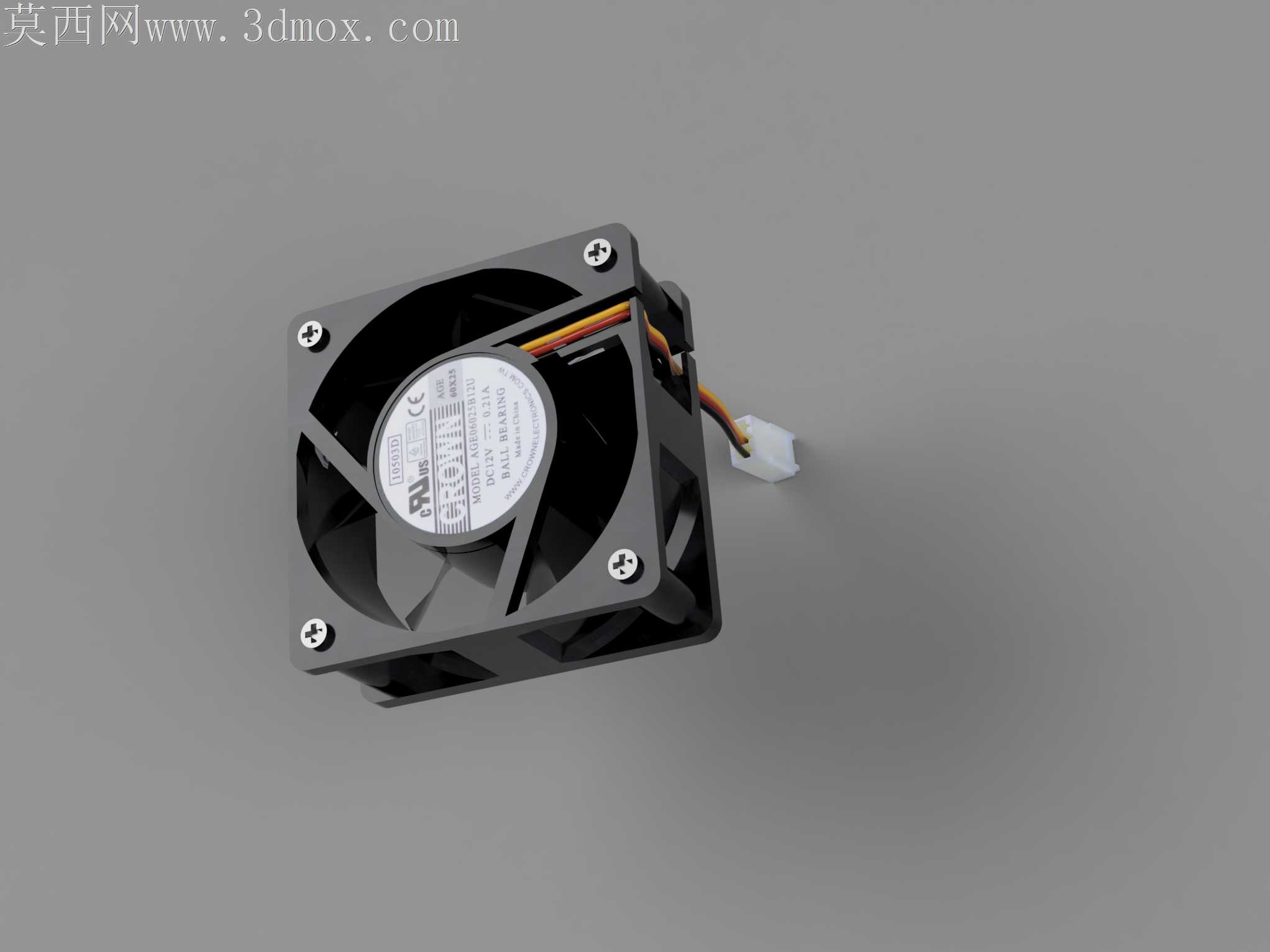

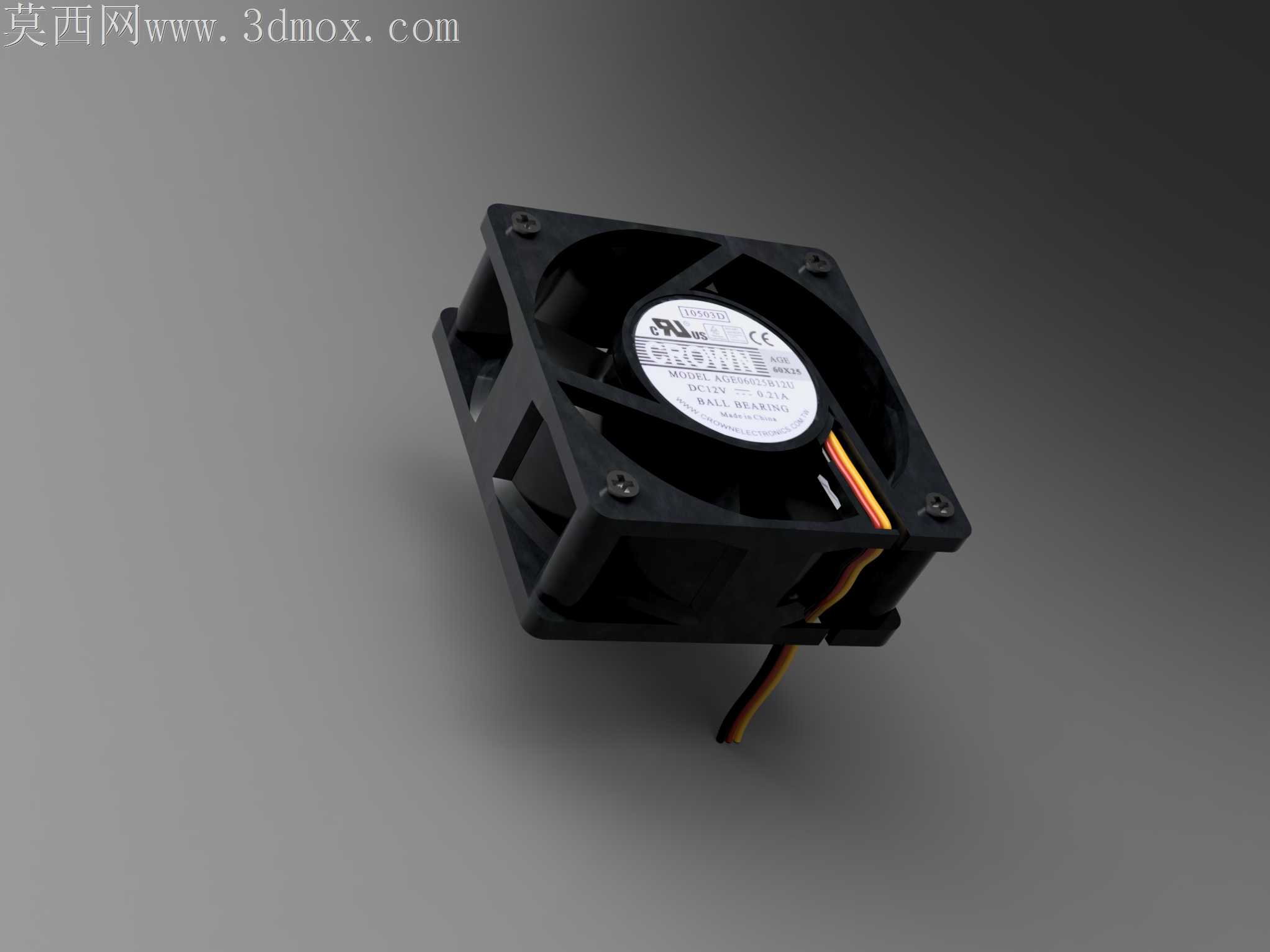

消费级电子散热场景里，轴流风扇长期运行的动平衡偏移、边角安装应力开裂是批量生产中最容易出现的失效问题，这款CPU散热风扇的结构设计，从加工适配的角度把这些隐患提前消解在三维建模的细节里。外框四个角的安装柱没有做等厚直筒结构，柱体根部和外框衔接处做了0.8mm的圆角过渡，注塑成型时能避免塑胶熔体在转角处流速不均产生的熔接痕，锁付螺丝时的应力会顺着圆角均匀分散到外框侧壁，不会出现柱根开裂的问题。安装孔内嵌的铜螺母定位槽做了0.05mm的拔模斜度，螺母压装时不会刮伤槽壁塑胶，压装后螺母端面和安装面的平面度公差能控制在0.02mm以内，装到CPU散热鳍片上不会出现框体翘边、扇叶擦框的异响。扇叶和中心轮毂的衔接处没有做直角拼接，每片叶片根部都做了渐变加厚的弧面过渡，模具开模时不会出现薄钢尖角，量产时模具寿命能提升近三成，高速旋转时叶片根部的应力集中点被完全打散，连续满负载运行上千小时也不会出现叶片断裂的情况。中心马达壳的出线槽做了半包裹式的压线结构，三根供电线从槽内引出时，槽壁的圆弧凸筋会轻轻卡住线皮，不需要额外点胶固定就能避免拉扯线材时扯断内部焊盘，装配时工人只需要把线材卡进槽位就能完成走线，比传统打胶固定的工序效率提升近一倍。扇框内侧的导风环做了0.3mm的微倒角，气流从扇叶甩出时不会在框边形成紊流噪音，实际测试同转速下能比直角导风环的风扇低2分贝左右的风噪。尾部的供电接插件做了防呆凸台，插针和塑胶壳体的配合间隙留了0.1mm的装配公差，接插件和扇框之间的线材留了15mm的弯折余量，机箱内走线时不管怎么调整角度，线材根部都不会出现死折导致的内部铜线断裂。所有塑胶件的分型面都选在了外观非可视面，合模线的位置做了0.02mm的溢料槽设计，注塑成型后不需要额外打磨合模线就能达到外观装配要求，省去了后续人工处理的工序成本。
