商用自助饮料零食自动售货机结构设计

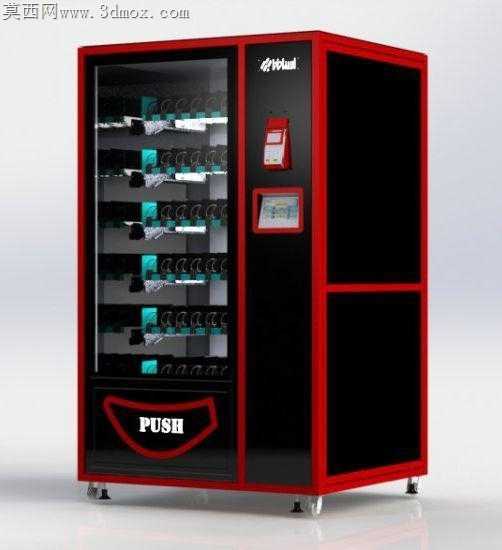

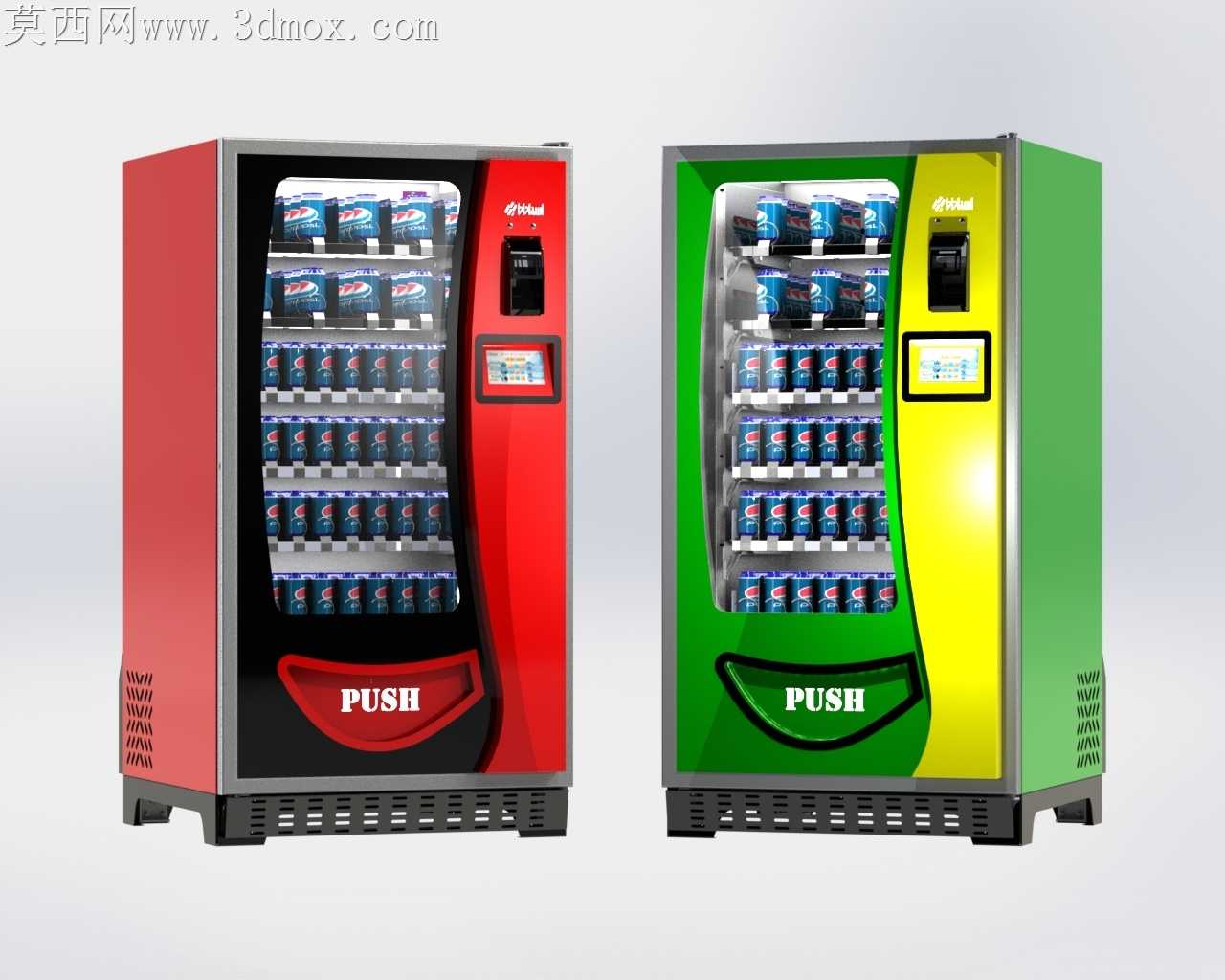

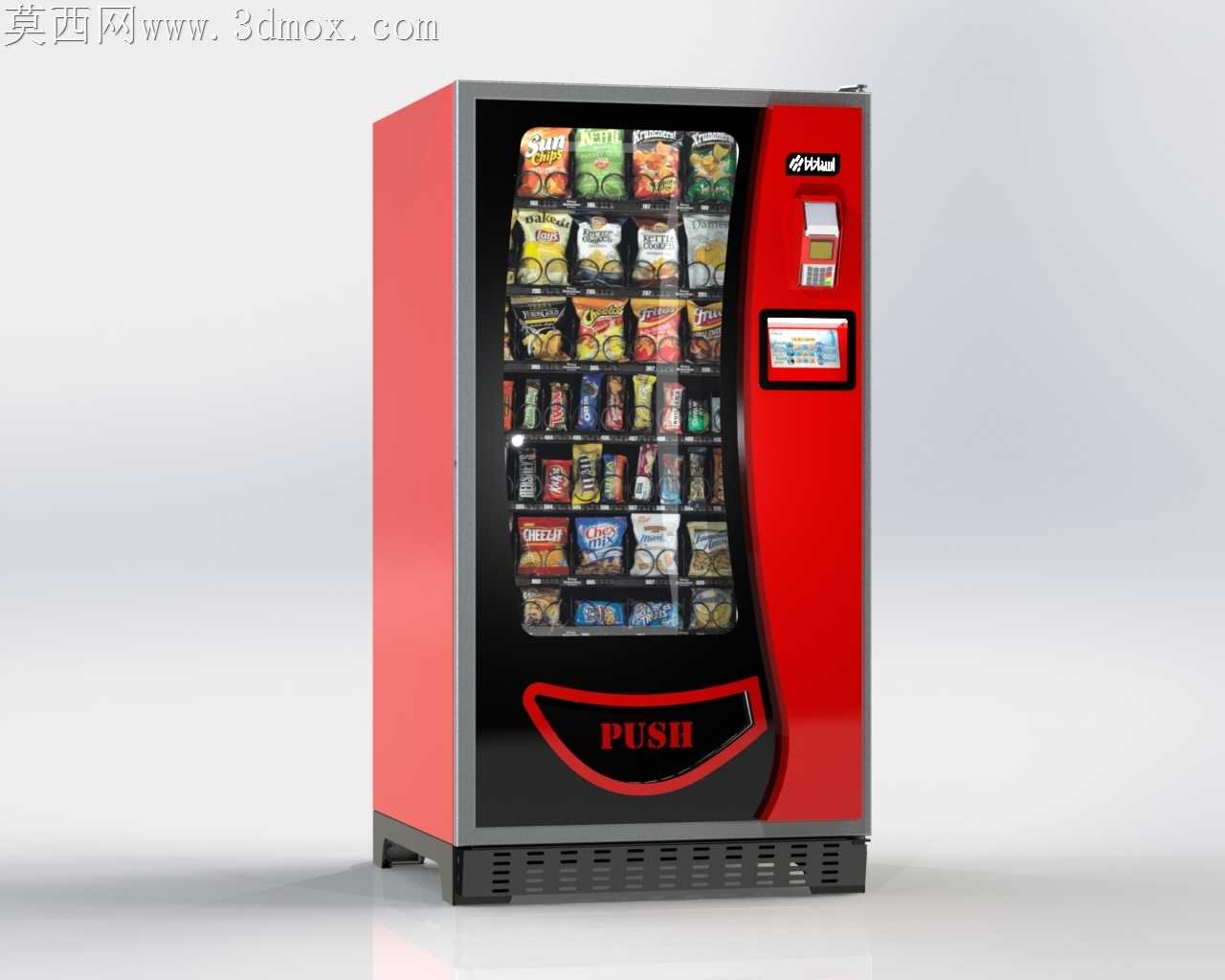

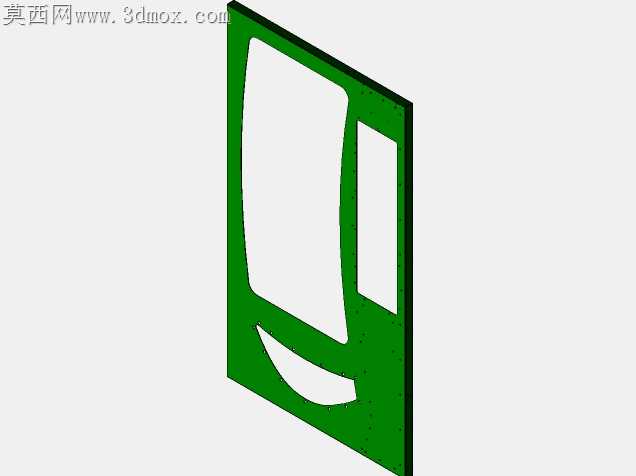

钣金柜体折弯加工时，常见的直角拼缝漏焊、外表面焊痕打磨不平整问题，在这款售货机的外观处理上做了针对性调整。左侧主柜体采用整板折弯成型，仅在背部预留可拆卸检修门的拼接缝，正面展示窗边框做了内嵌式压边，玻璃安装槽的深度预留了3mm的密封胶条嵌装余量，避免户外投放时雨水顺着玻璃缝隙渗入柜体内部腐蚀货道结构。右侧操控区的曲面过渡没有采用常规的多块钣金拼接焊接工艺，而是做了单块板材的渐进式压弧处理，弧面曲率从顶部操控面板到底部取货口位置平滑收窄，既减少了焊接打磨的工作量，也避免了多块拼接处长期使用后积灰藏污、漆面开裂的问题。取货口的外翻挡板做了15度的上翘倾角，挡板转轴位置隐藏在弧面内侧，没有外露的螺丝孔位，日常清洁时可以直接擦拭整个外弧面，不会有清洁死角。底部通风散热格栅的冲孔方向做了斜向下45度的处理，既保证了内部制冷压缩机的通风量，也能防止地面溅起的积水顺着冲孔飘进柜体内部，格栅条的间距控制在8mm，避免投放过程中被异物堵塞影响散热效率。货道层架的安装卡槽做了等距排布的可调节孔位，孔位边缘做了翻边强化处理，不需要额外加装衬套就能承受层架满载饮料时的重量，层架安装时不需要额外打螺丝固定，直接卡入卡槽就能完成定位，后期调整货道间距适配不同尺寸商品时，不需要借助工具就能快速拆装。操控面板的安装位做了下沉式台阶设计，面板嵌入后和周边弧面保持齐平，不会出现凸起刮蹭过往行人的隐患，面板周边的缝隙控制在0.5mm以内，既方便后期维护时拆下面板检修内部线路，也能避免灰尘从缝隙进入操控区造成按键、触控屏接触不良。柜体底部的支撑脚做了可调式结构，调节范围在0-20mm，应对投放地面不平整的情况时，不需要额外垫塞垫片就能调整柜体水平，避免货道因为柜体倾斜出现商品卡滞、掉落不畅的问题。取货口内部的防夹挡板做了软质包边处理，挡板开合的阻尼力度经过调试，既不会因为自重下落夹伤取货的人手，也不会因为开合过于松动导致冷气大量外泄增加制冷能耗。柜体内部的走线槽沿着侧柜壁的加强筋内侧排布，线槽盖板做了卡扣式固定，检修线路时不需要拧动多颗固定螺丝，掀开盖板就能梳理内部线路，走线槽和货道层架之间预留了足够的安全距离，避免层架调整位置时刮破线路绝缘层造成短路隐患。外表面的漆面分区做了清晰的边界处理，红色漆面区域和黑色展示窗区域的分界刚好和弧面的曲率转折线重合，喷涂时不需要额外粘贴复杂的遮蔽治具，就能保证漆面边界整齐无飞边，减少喷涂工序的加工耗时。
