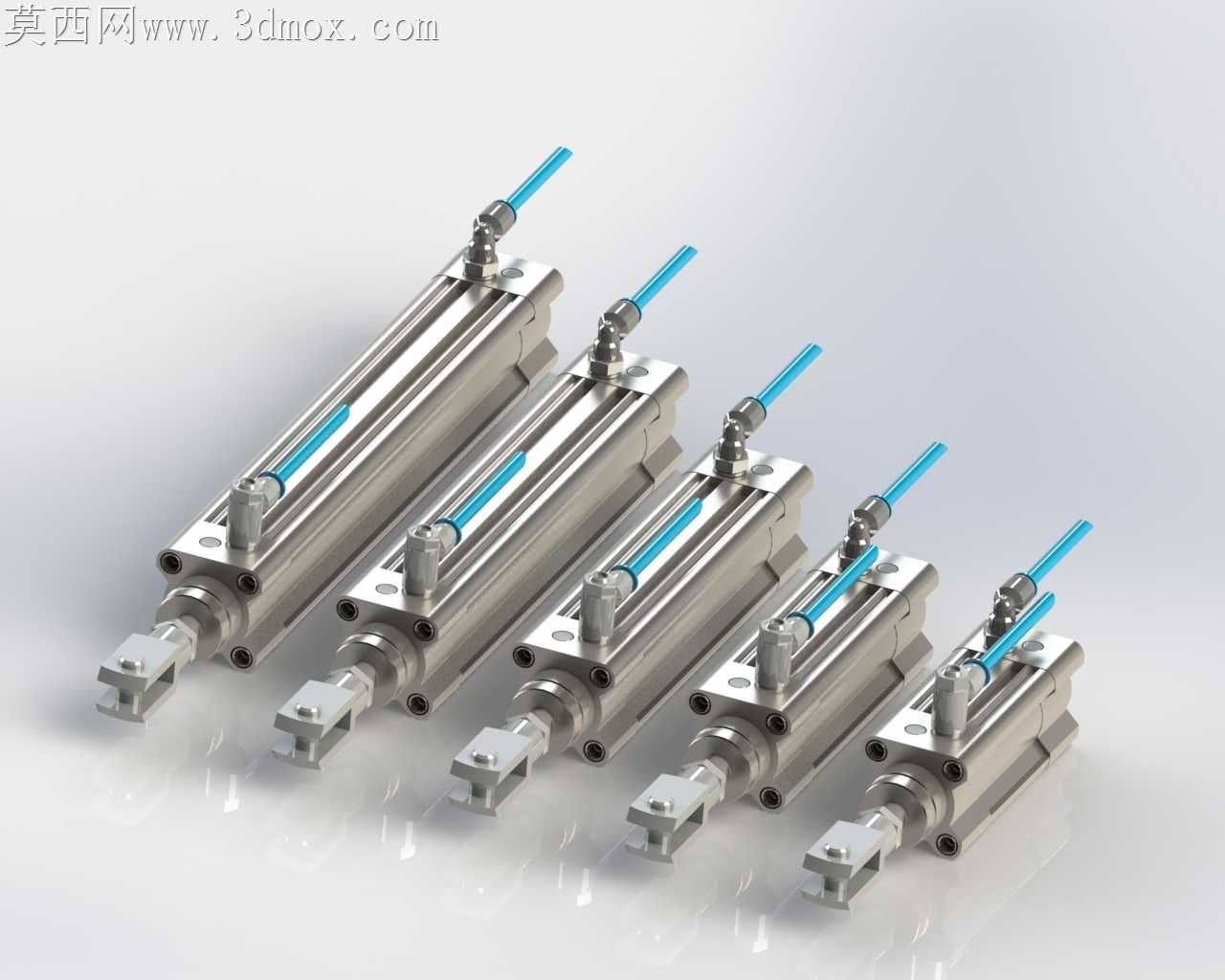

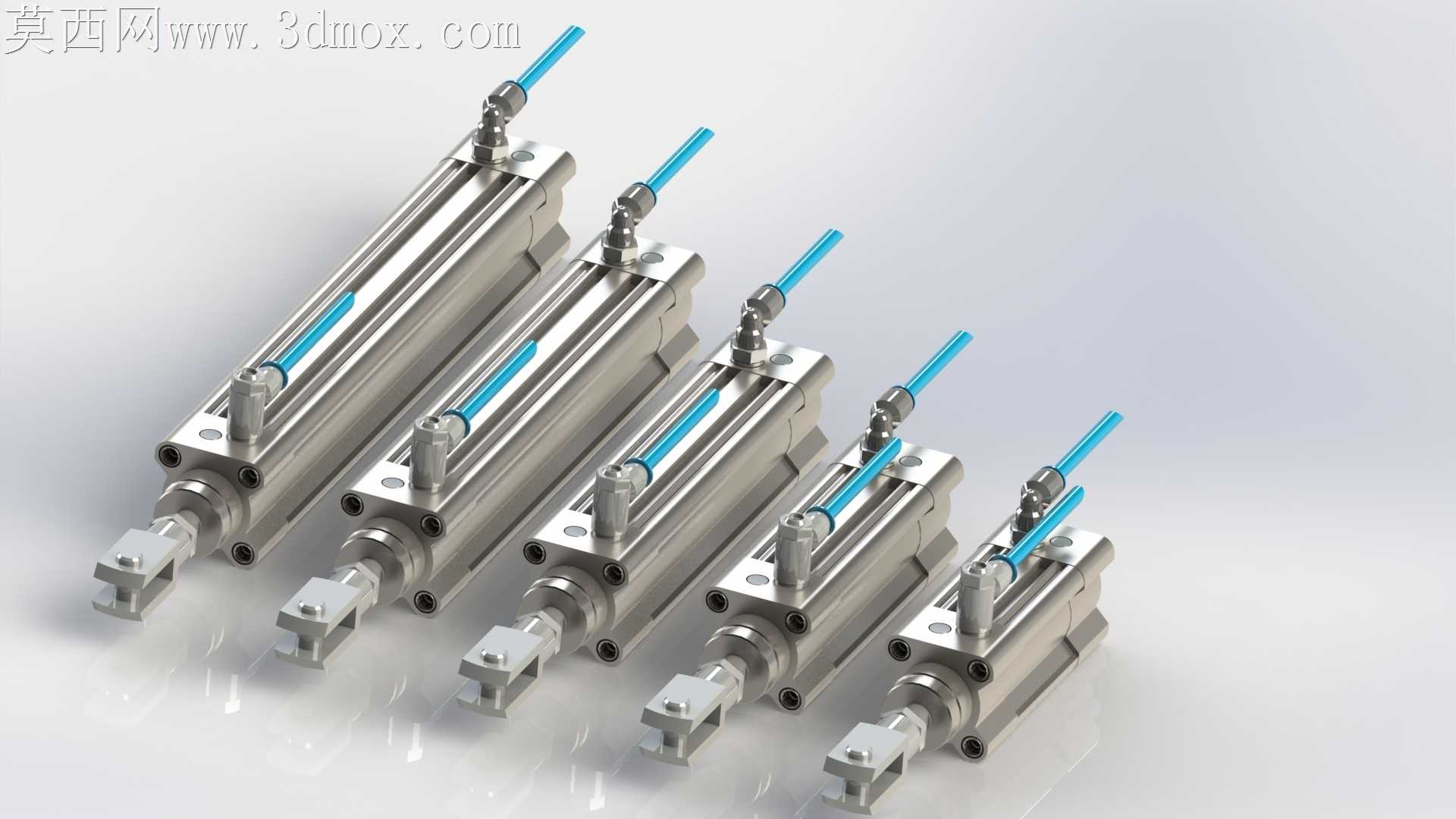

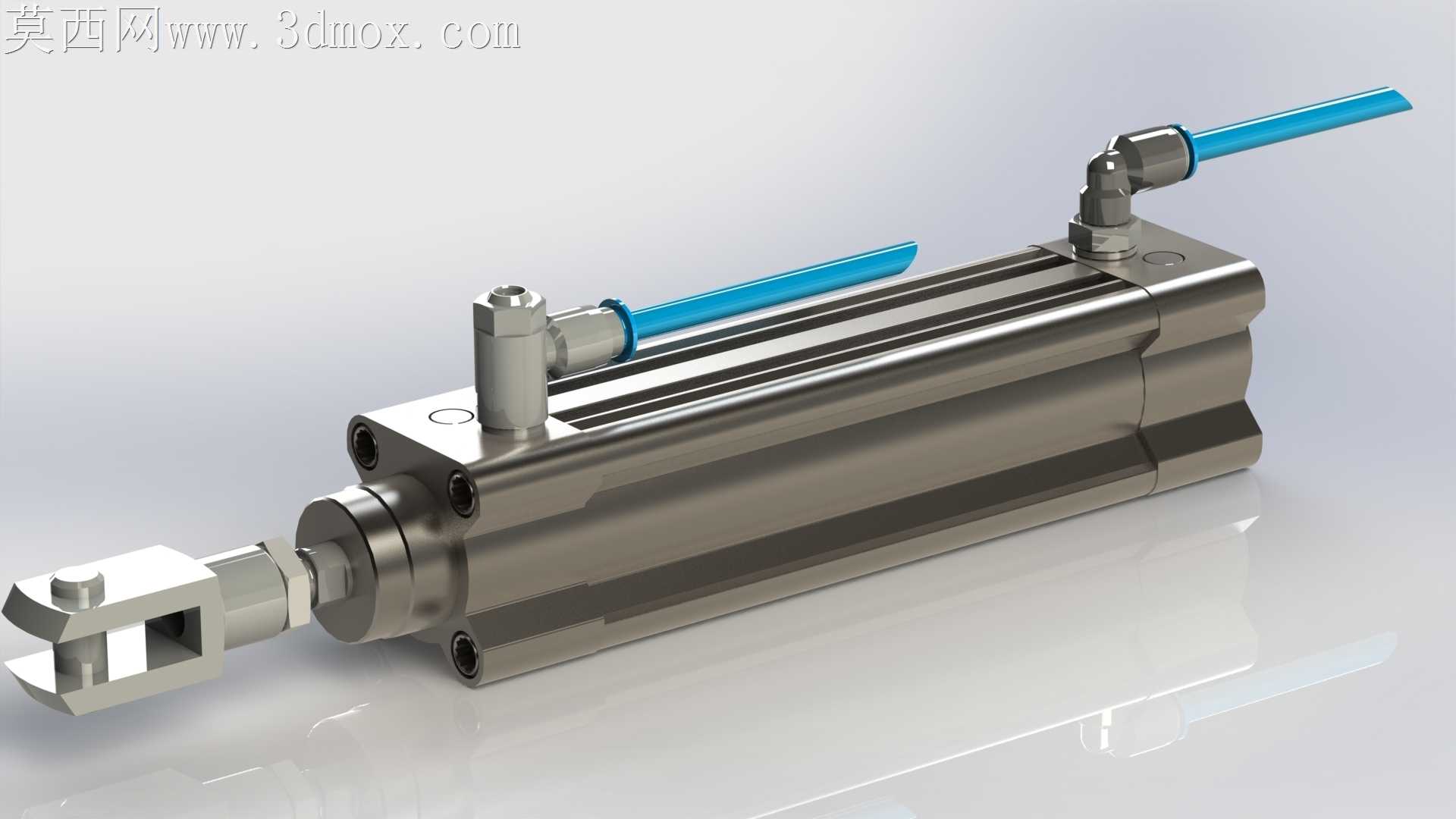

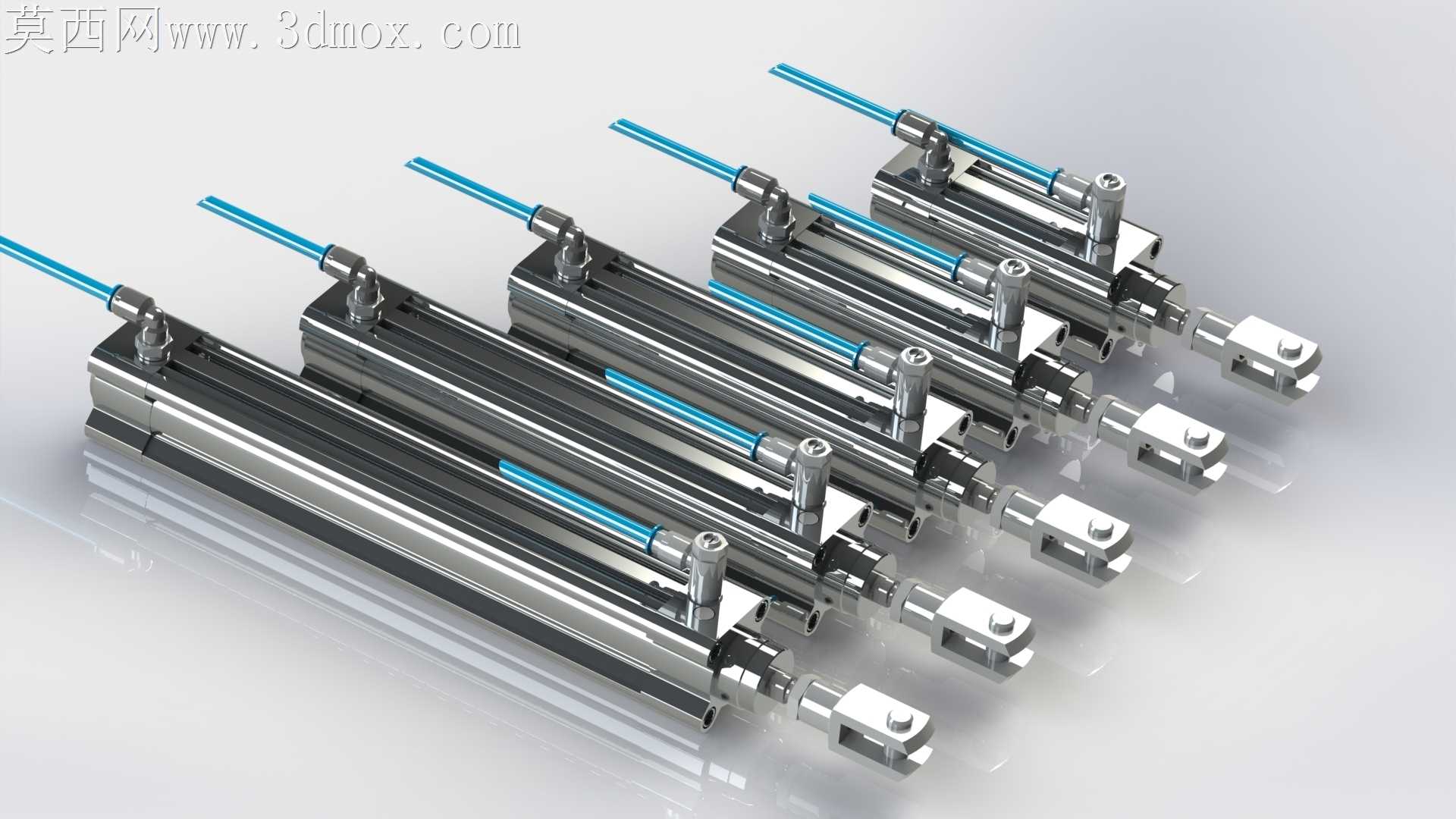

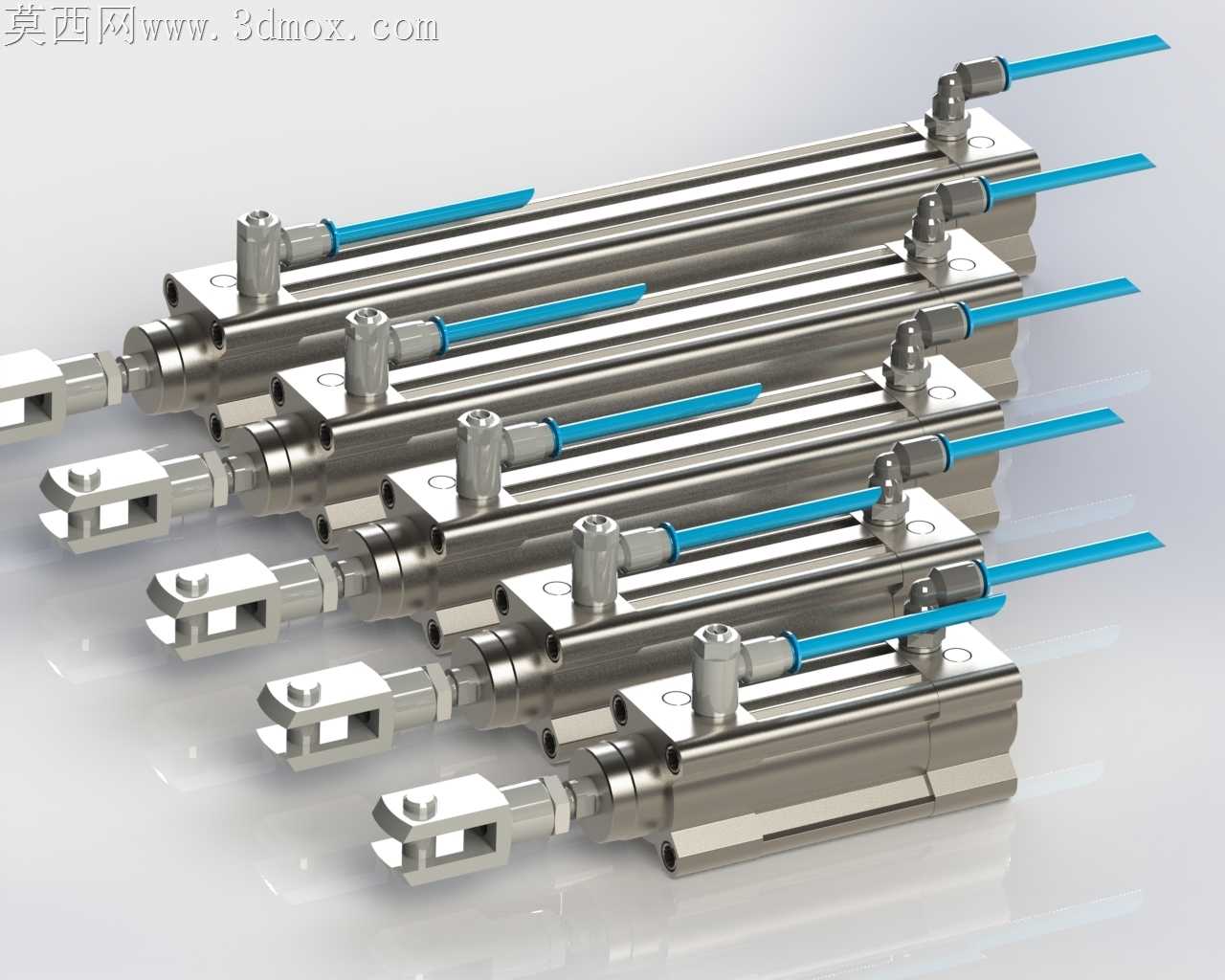

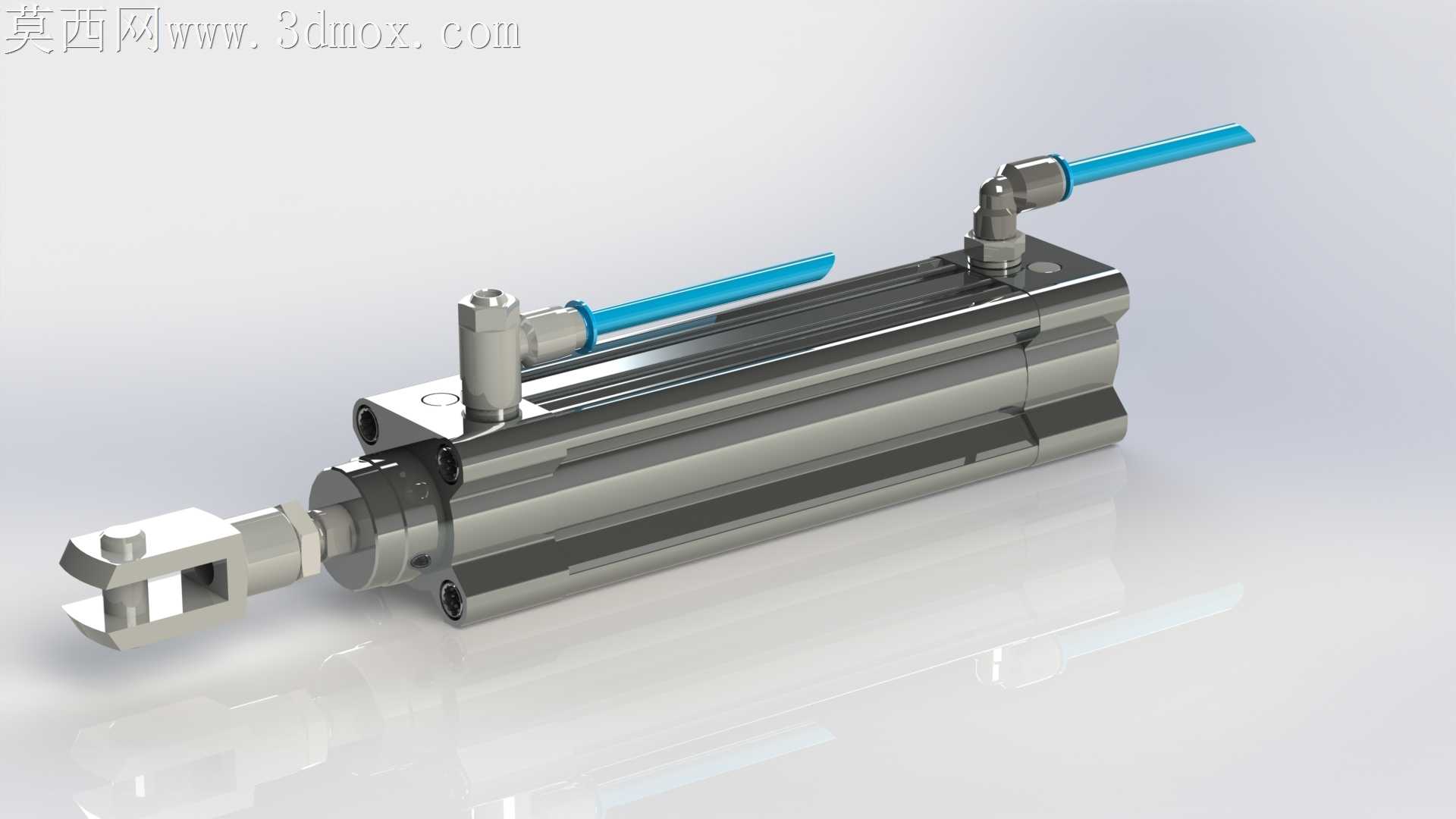

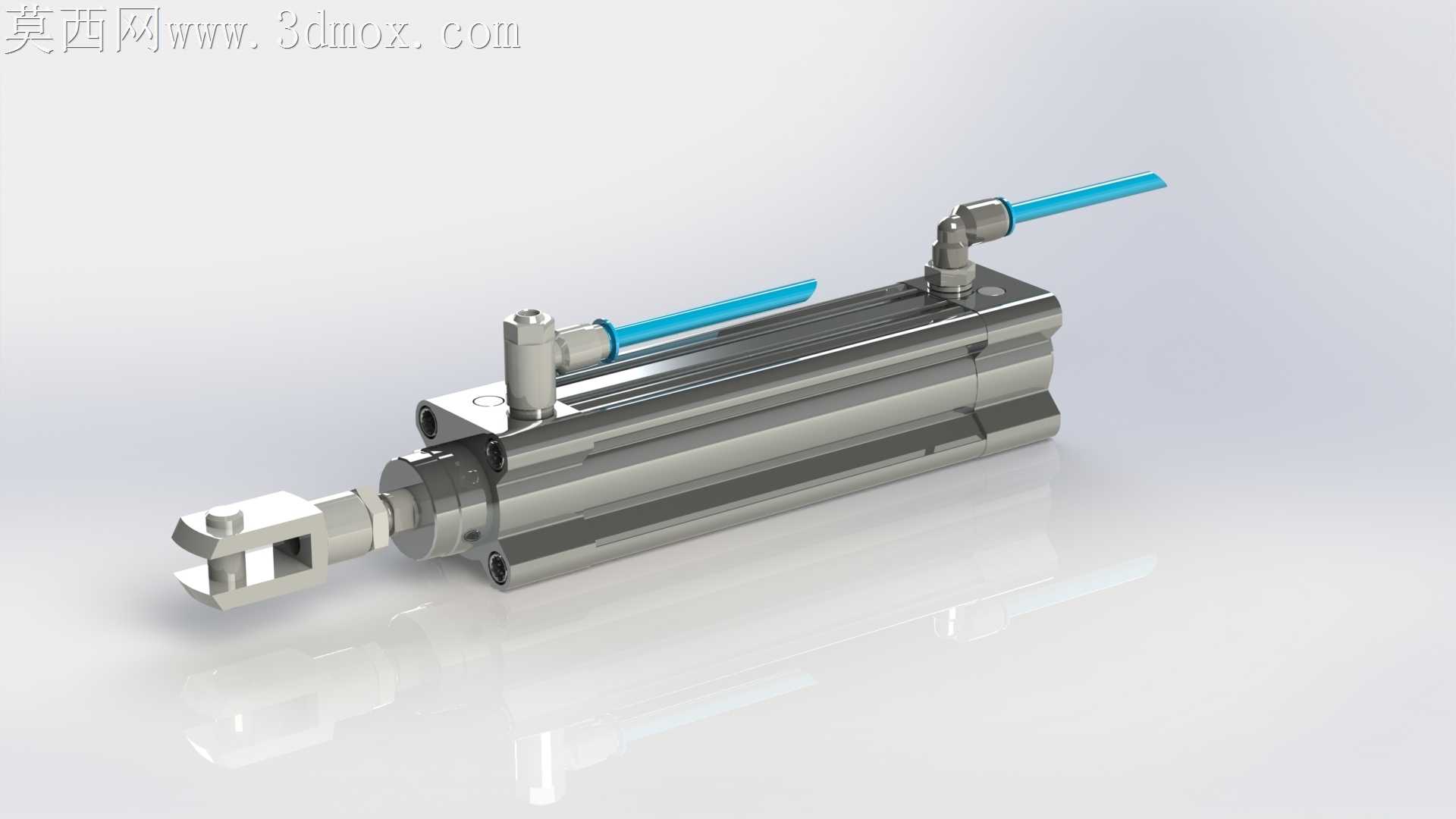

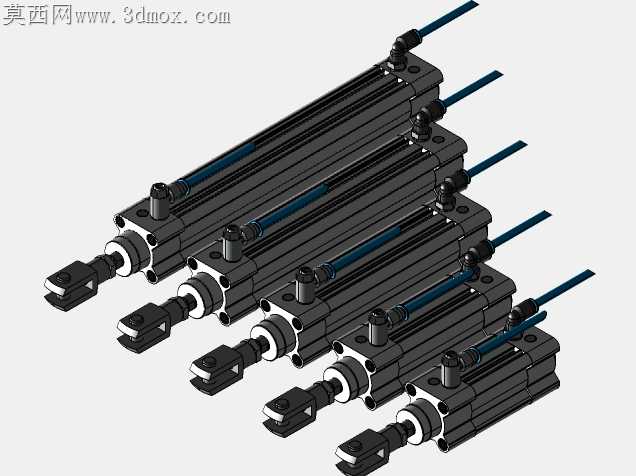

费斯托DSBC系列标准气缸结构设计

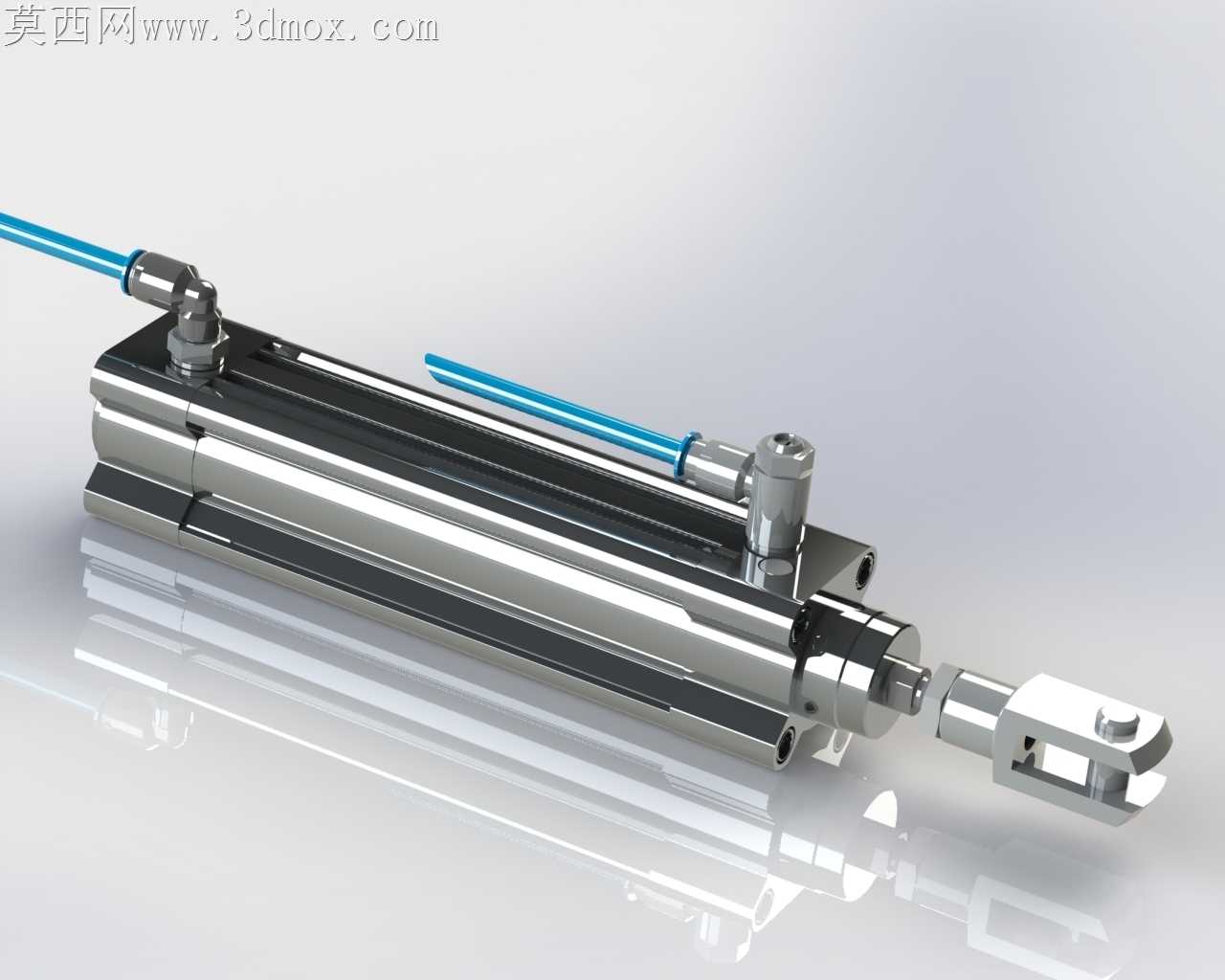

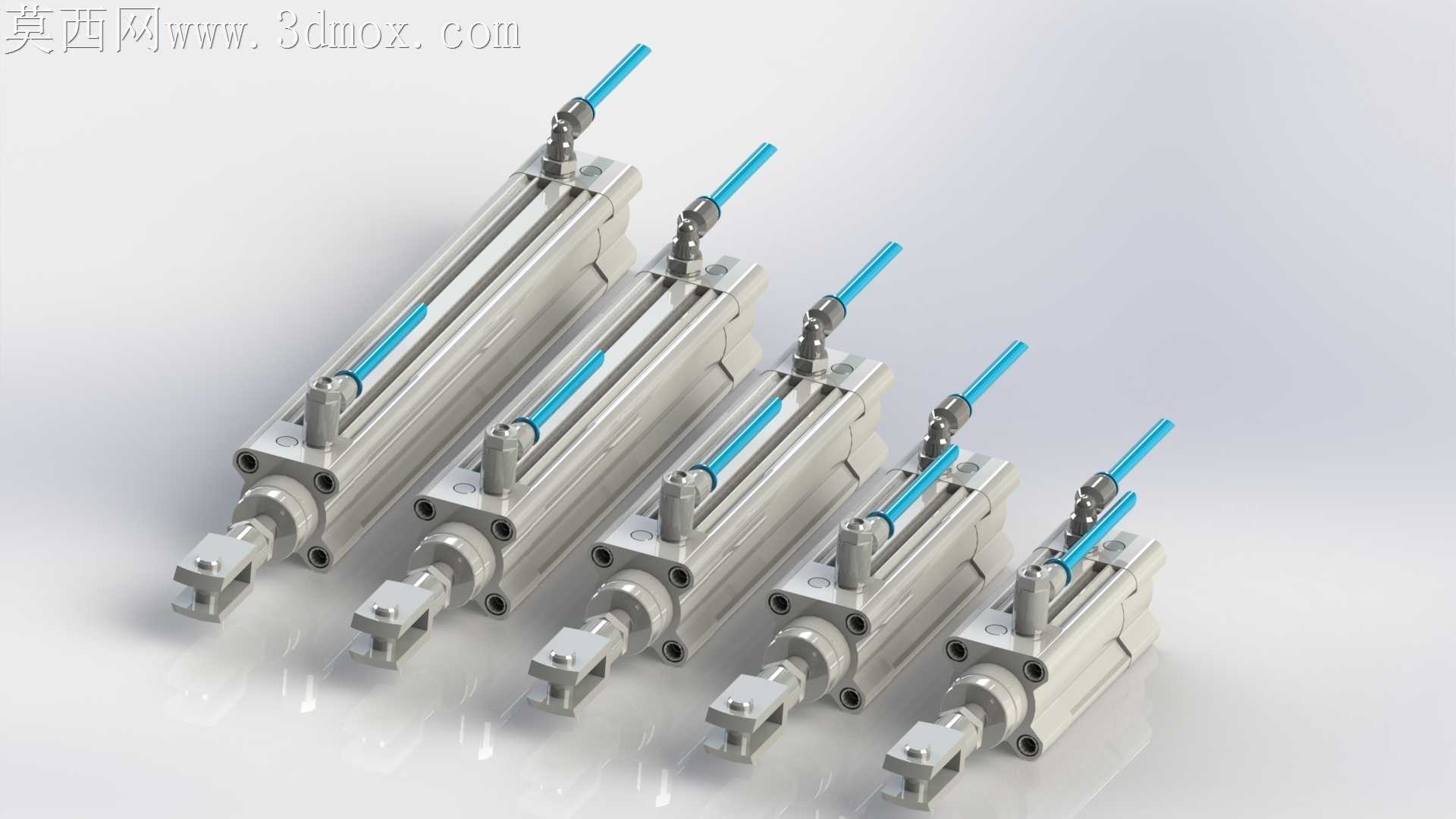

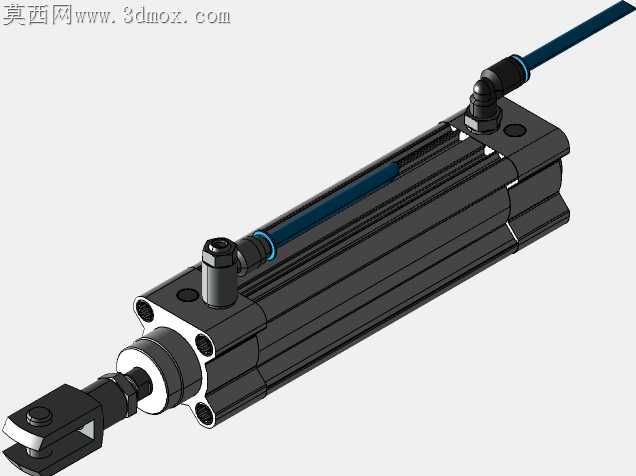

气动执行元件在自动化产线长期运行时，铝壳磕碰变形、活塞杆偏磨、缓冲失效是最常见的停机诱因，这套DSBC气缸的结构设计恰好针对这些现场痛点做了针对性的细节处理。前端保护灯铝外壳采用翻边压合结构，而非传统的螺丝紧固，避免了装配时螺丝孔位偏差导致的外壳错位，同时压合边做了15度的导向倒角，压装时不会刮伤铝壳表面的阳极氧化层，外壳与缸筒的配合公差选H7/g6间隙配合，既保证装配时能顺畅推入，又不会因为间隙过大导致运行时外壳晃动磕碰活塞杆。活塞顶部的SG杆U形夹做了球面自适应设计，夹头与活塞杆连接的位置预留了0.2毫米的浮动间隙，当负载端存在轻微的安装同轴度偏差时，球面结构可以自动补偿角度误差，避免活塞杆受到侧向力导致密封件偏磨，相比传统的刚性连接结构，这种设计能让密封件的使用寿命提升近40%。缸筒内壁的粗糙度要求控制在Ra0.4以内，加工时采用滚压工艺而非珩磨，滚压形成的表面压应力能提升缸筒内壁的耐磨性能，同时表面的微观储油结构能留存少量润滑脂，长期运行无需额外补脂也能保持低摩擦状态。GRLA单向流量控制的推入式配件附件阀门，接口处做了快插式的卡簧结构，装配气管时无需额外工具，直接推入即可锁止，卡簧的刃口做了圆角处理，不会割伤气管外壁导致漏气，阀门的调节旋钮做了防滑齿纹，戴劳保手套操作时也能精准调节流量大小，不会出现打滑的情况。不同行程规格的缸筒采用统一的端盖连接尺寸，32毫米缸径覆盖50到250毫米的行程范围时，端盖、密封件、活塞组件全部通用，备件储备时无需针对不同行程单独备货，能大幅降低现场的备件库存压力。端部的PPS缓冲结构采用渐进式阻尼设计，缓冲套的壁厚从端部到根部逐渐增加，活塞运行到行程末端时，缓冲套先接触端盖的缓冲腔，随着活塞继续移动，缓冲套的受压面积逐渐增大，阻尼力线性上升，不会出现传统刚性缓冲的撞击异响，同时PPS材质的耐温范围覆盖-20到120摄氏度，在焊接车间、低温冷库等特殊工况下也不会出现缓冲材质脆裂失效的问题。所有密封件的安装槽都做了去毛刺处理，槽口的圆角半径控制在0.3毫米，装配密封件时不会刮伤密封唇口，端盖与缸筒的连接采用内六角螺丝紧固，螺丝的拧紧力矩做了明确的数值要求，避免拧紧力矩过大导致端盖变形，或者力矩过小导致运行时漏气。
