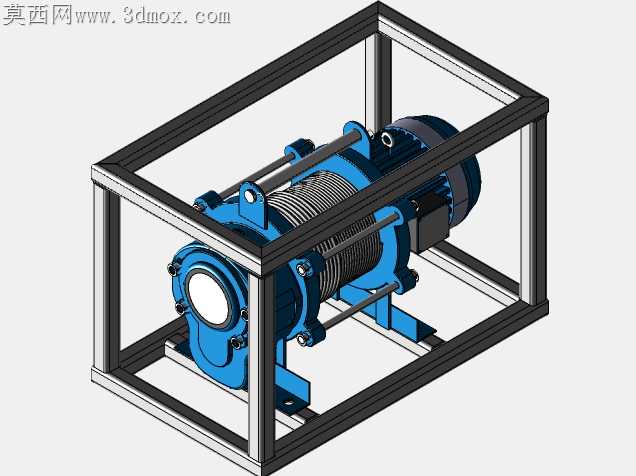

带防护框架的移动式电动卷扬提升装置

车间现场临时移位的起重作业里，裸露的电动葫芦常因磕碰、钢丝绳脱槽引发停机甚至安全事故，这款带铝型材防护框架的电动卷扬结构，正是针对这类现场痛点做的适配设计。卷筒部位的绳槽压型精度直接决定排绳顺畅度，建模时特意给绳槽侧壁留了0.2mm的圆角过渡，避免钢丝绳反复弯折出现断丝，卷筒两端的挡边高度比常规款高出15%，就算作业中出现小幅斜拉，钢丝绳也不会从卷筒边缘脱出。防护框架用标准工业铝型材拼接，型材槽口刚好对准卷扬主机的安装脚位，不用额外做转接支架，安装时直接把主机底座的螺栓卡进型材T型槽就能锁紧，省掉了现场打孔、焊接的工序，框架的立柱和横梁连接位置特意加了内置角件，从外侧看不到连接紧固件，不会在搬运时勾挂周边的管线或者工件。主机端的减速箱壳体和电机连接法兰处，做了止口定位结构，止口配合公差选H7/h6的间隙配合，装配时不用反复找正就能保证电机轴和减速箱输入轴的同轴度，避免运转时出现轴系抖动、轴承过早磨损的问题。卷筒旁的导绳器座和主机底座是一体化铣出的结构，不用额外拼接导绳支架，从根源上消除了导绳器安装偏移导致的排绳乱绳隐患。底座的安装脚特意做了长圆孔设计，就算框架加工时孔位出现小幅偏差，也能通过长圆孔调整主机位置，不会出现螺栓穿不进的装配问题。框架顶部预留了四个吊环安装位，不管是整体吊装移位还是固定在移动平台上，都能找到合适的吊挂受力点，不会因为吊挂位置不对导致框架变形。电机尾部的散热筋和框架后壁留了30mm的通风间隙，连续作业时电机产生的热量能顺着间隙散出，不会因为框架围挡导致电机过热跳闸。卷筒一侧的轴承端盖做了嵌入式密封槽，装配时直接卡入密封圈就能阻挡车间里的粉尘、铁屑进入轴承腔，延长轴承的维护周期。这类结构适配车间临时工位的起重移位需求，不用做复杂的地基固定，推到作业位置接电就能用，防护框架既能保护主机不受磕碰，也能避免操作人员误触运转的卷筒和钢丝绳，比裸露的电动葫芦更适合多工位轮转的作业场景。
