折臂式船用液压起重作业装置

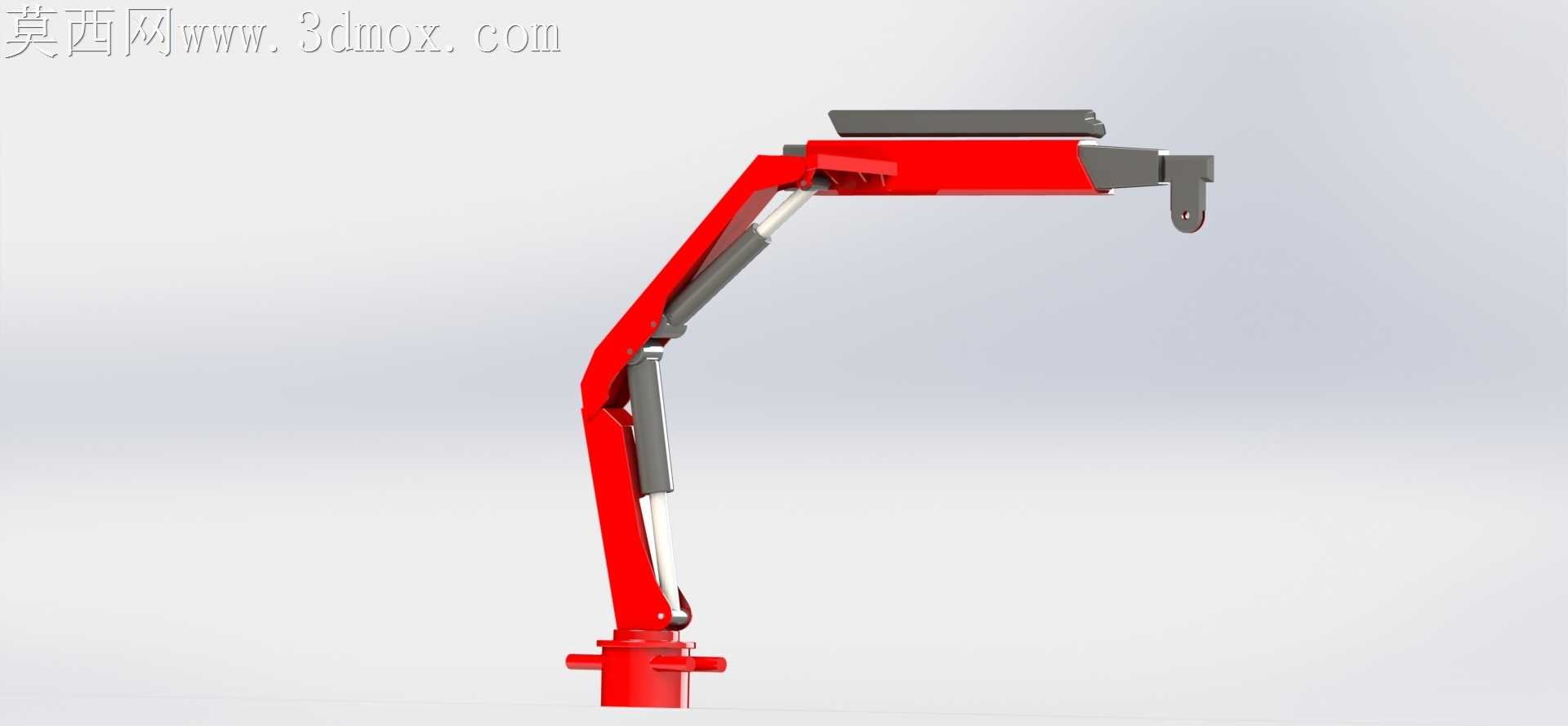

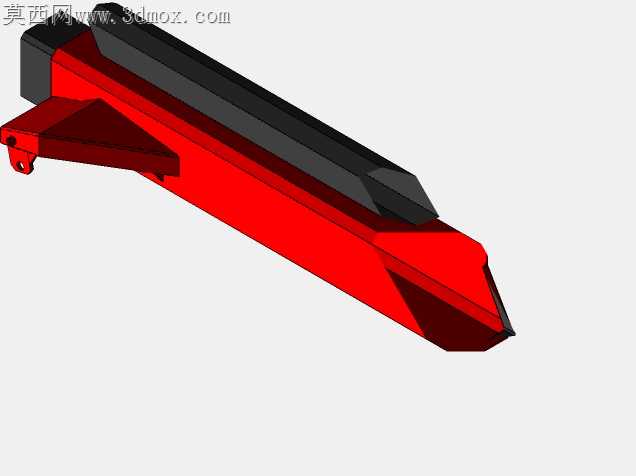

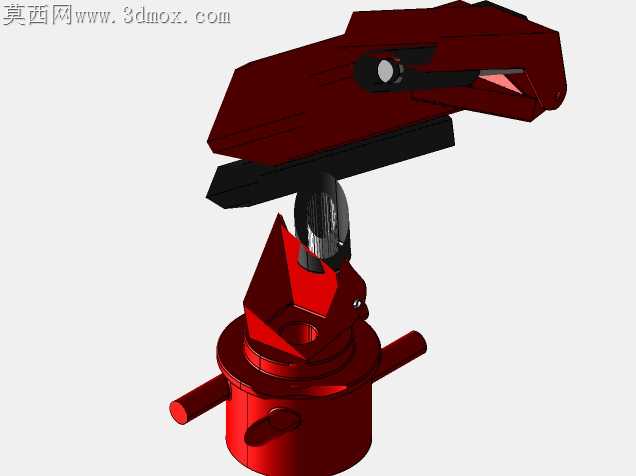

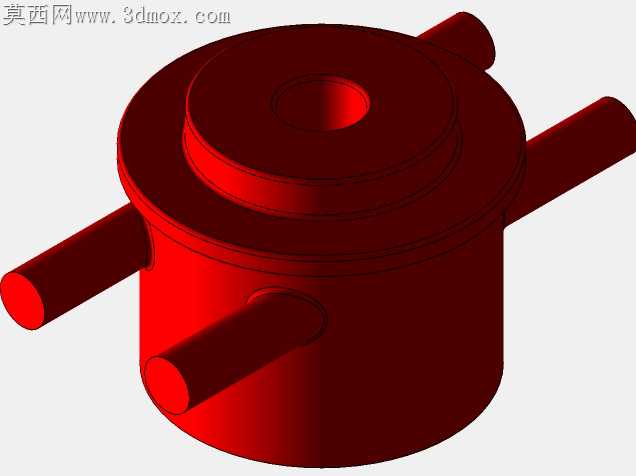

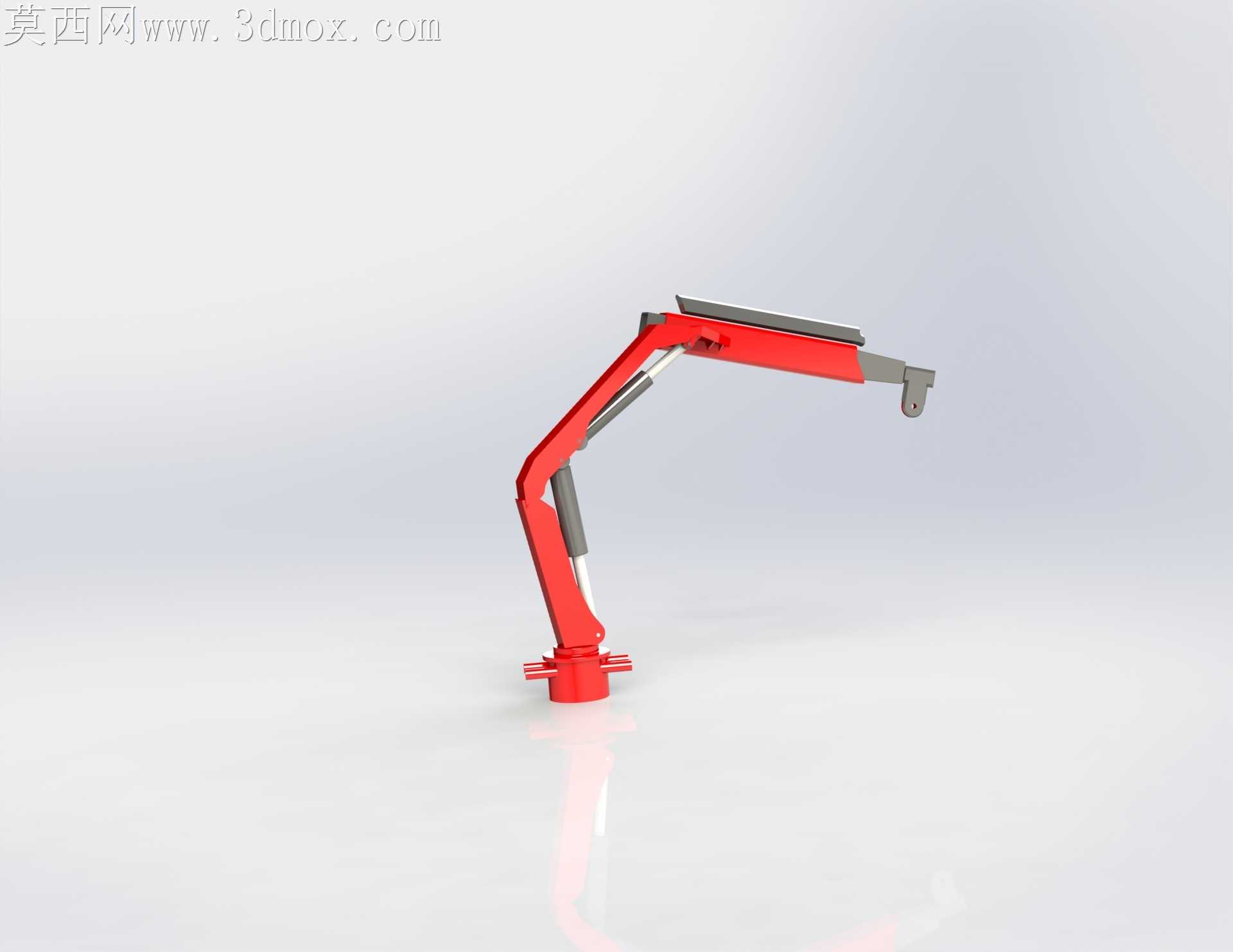

船舶甲板作业的起重设备常年受盐雾侵蚀、船体颠簸晃动影响，常规直臂起重装置不仅占用甲板通行空间，变幅作业时还容易受上层建筑遮挡，存在作业盲区大、停靠时易磕碰舱室结构的隐患。这款折臂式船用起重装置在结构优化阶段就针对甲板场景做了针对性调整，多段铰接的折臂布局能在非作业状态下折叠收拢，贴靠基座侧方放置，比同吨位直臂起重机少占近六成甲板通行面积，收拢后外轮廓无突出尖锐结构，船员日常通行、搬运物料时不会发生剐蹭。折臂铰接处的液压油缸安装座做了下沉式嵌合设计，油缸缸筒完全收进臂架内部的预留腔室，不会直接暴露在盐雾环境中，臂架拼接处的焊缝全部做了圆弧过渡处理，没有直角积盐缝隙，日常冲淋维护时能直接冲净附着的盐粒，减少焊缝腐蚀隐患。臂架末端的吊耳连接座预留了三档可调的安装孔位，面对不同规格的吊具、抓斗都能直接适配，不用额外焊接转接板，避免现场焊接破坏臂架原有防腐层。基座与甲板连接的法兰盘做了加厚处理，螺栓孔位周围加设了环形加强筋，能抵消船体横摇、纵摇时产生的交变载荷，不会出现长期使用后法兰变形、螺栓松动的问题。臂架表面的红色涂装层做了哑光磨砂处理，海面强光照射下不会产生刺眼反光，不会干扰驾驶台的瞭望视线。每段臂架的内部都预留了线缆穿引腔，液压油管、信号线缆全部从臂架内部走线，外部没有裸露的管线，作业时不会被吊物勾挂拉扯，也减少了管线被海风盐雾腐蚀的概率。铰接销轴的端部加装了防尘密封端盖，能阻挡海盐颗粒、甲板灰尘进入销轴摩擦副，延长销轴润滑维护周期，降低远洋航行时的设备维护频次。臂架变幅的液压管路做了等长排布设计，多段臂架同步动作时不会出现管路拉扯、油压不均的问题，吊重启停时的动作更平缓，不会因为船体叠加晃动导致吊物大幅摆荡，降低甲板作业的安全风险。
