鲍尔斯飞鸟宝宝轻型飞机骨架结构

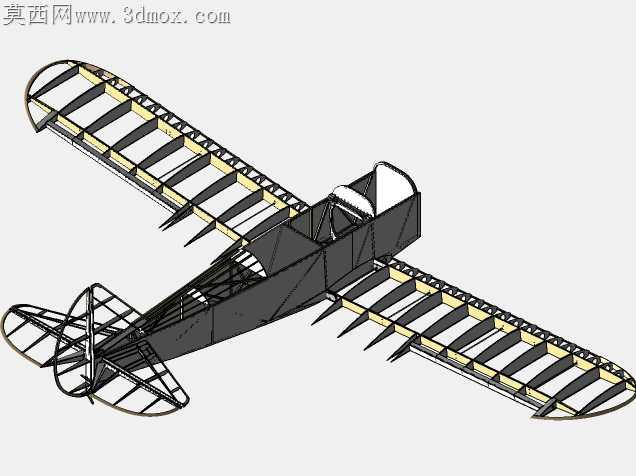

轻型复古飞机的骨架加工最容易踩的坑，是翼肋与主梁连接位置的应力集中问题，很多手工试制的样机在地面静力测试时，就会出现翼根处肋条开胶、桁条变形的问题，根源在于骨架建模阶段没有给后续的数控切割、胶接装配留足工艺余量。这款飞鸟宝宝的骨架结构，在翼肋的排布上做了很务实的取舍，靠近翼根的肋条间距比翼尖位置窄三分之一，每根翼肋与上下翼梁的连接位置都做了小尺寸的圆弧过渡，没有生硬的直角切口，既减少了激光切割木质层板时的焦边概率，也能避免装配后直角位置长期受交变应力产生裂纹。尾翼部分的框架没有照搬常规轻型机的等截面桁条设计，靠近操纵摇臂连接点的位置，桁条做了局部加厚的结构，不用额外加装金属补强片就能承受舵面偏转带来的拉扯力，省掉了后续装配时额外配钻补强孔的工序，也避免了钻孔位置偏差导致的框架同轴度误差。机翼前缘的弧形骨架分段做了拆分，每段弧长控制在常规数控切割设备的加工幅面内，不用定制超长的加工工装，每段对接的位置都设计了止口结构，拼接时不用反复校准弧度，靠止口定位就能保证前缘外形的顺滑度，不会出现分段处的台阶影响后续蒙皮铺设。座舱周围的框架特意做了斜向支撑的桁架布局，没有用厚重的整体框结构，在保证座舱区域抗扭强度的前提下，把整体骨架重量压到了最低，斜撑杆的连接节点都设计成了平面贴合的结构，不用复杂的空间角度工装就能完成胶接固定，哪怕是小作坊式的加工条件，也能保证节点的连接强度。起落架安装位置的骨架做了局部的载荷扩散设计，连接点的受力不会集中在单根桁条上，而是通过三根斜向的支撑杆把着陆冲击载荷分散到周边的六根主框架构件上，避免硬着陆时局部载荷过大导致骨架断裂。整个骨架的所有构件连接位置，都没有设计需要高精度五轴设备才能加工的复杂榫卯，全部是平面切割后就能直接拼接的结构，哪怕是用普通的胶合板做材料，用小型数控雕刻机就能完成所有零件的加工，不需要昂贵的航空加工设备，很适合航空爱好者做小批量的试制，装配时每个节点的公差带留了0.2毫米的胶层间隙，不会因为零件切割的微小误差导致拼合不上，也不会因为间隙过大导致胶接强度不足。
