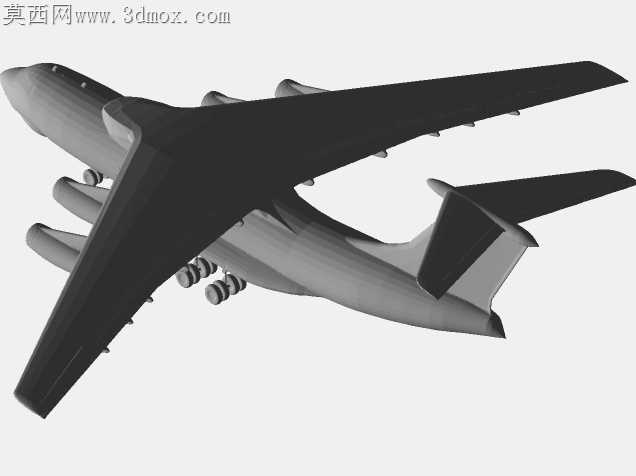

伊尔-76重型运输机外观结构三维数模

大尺寸运输机的曲面建模最容易在加工适配环节踩坑，尤其是翼身融合段的曲率过渡，稍有偏差就会导致后续3D打印或缩比模型加工时出现层纹断层、曲面壁厚不均的问题。这套数模在处理机翼与机身衔接区域时，没有直接用简单的放样曲面硬接，而是顺着翼根处的气流走向做了三段曲率连续的过渡面，每一段的曲率变化率控制在0.02以内，既保证了气动外形的还原度，也让后续加工时的刀具路径不会出现突然的角度跳变，不管是做五轴铣削的缩比验证件，还是FDM工艺的3D打印样件，都能减少支撑材料的用量，避免翼根处出现打印翘边或者铣削振纹。

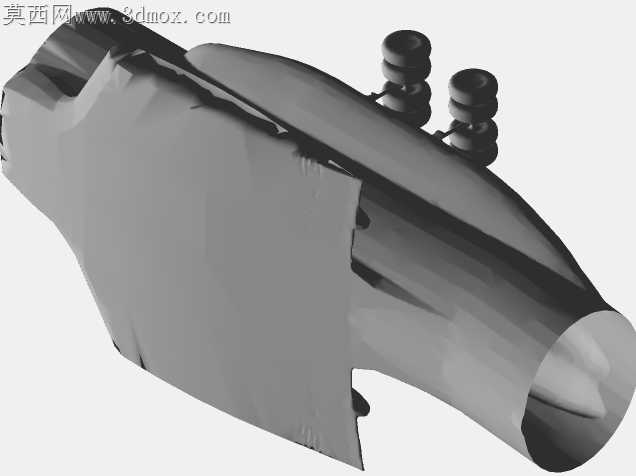

机身下部的起落架舱鼓包位置，没有为了视觉效果做过度的曲面凸起，而是结合实际加工的拔模角度做了1.2度的微倾斜处理，要是完全按照真机的曲面弧度做直壁结构，打印或者注塑加工时很容易出现脱模卡滞，甚至舱壁位置因为壁厚差过大产生收缩凹陷。数模里把起落架舱的壁厚统一控制在1.8mm，和相邻机身段的壁厚差不超过0.3mm，加工时不会因为局部积料产生形变，后续做表面打磨处理时也能省不少功夫。

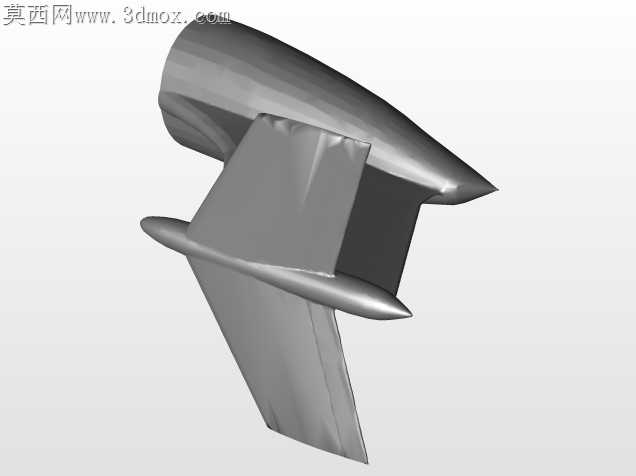

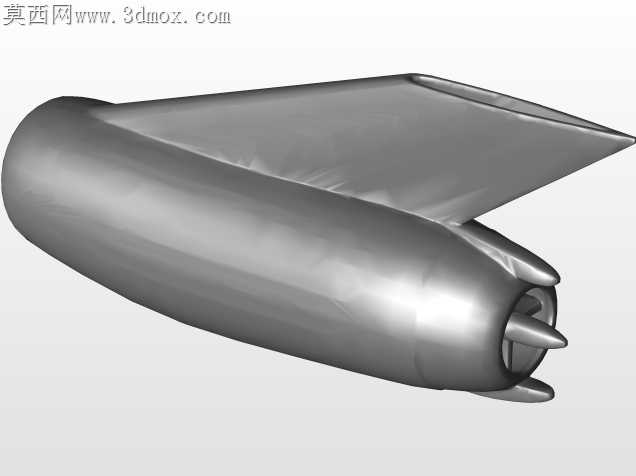

机翼下的发动机吊舱和机翼的连接段，特意做了0.5mm的安装让位间隙，别小看这不到一毫米的间隙，要是完全按照零贴合做数模，加工出来的零件因为热胀冷缩或者打印精度误差，很容易出现吊舱装不进去，或者装上去之后缝隙不均的问题。尾翼的垂直安定面和水平尾翼的衔接处，做了小圆角过渡而不是尖锐直角，既避免了加工时直角位置出现应力集中导致零件断裂，也让后续做表面喷涂时，漆料能均匀附着在转角位置，不会出现积漆流挂的问题。

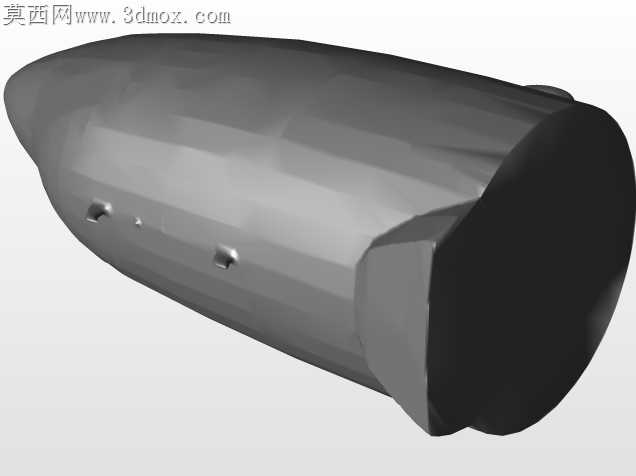

机身头部的雷达罩曲面，没有追求绝对的曲率一致，而是结合实际加工的分件需求，在雷达罩和机身衔接的位置做了一圈隐藏式的止口结构，不用额外加定位柱就能实现两个零件的精准对齐，装配时不会出现错位偏移。机身表面的蒙皮接缝线，没有用凹陷的实体线条做结构，而是用0.1mm的浅压痕来表现，既还原了真机的蒙皮细节，也不会因为线条过深导致加工时出现断刀或者打印堵头的问题，后期做旧化处理时，渗线液也能顺着浅压痕均匀铺开，不会出现溢色难清理的情况。
