SOD-323封装贴片二极管精细三维结构

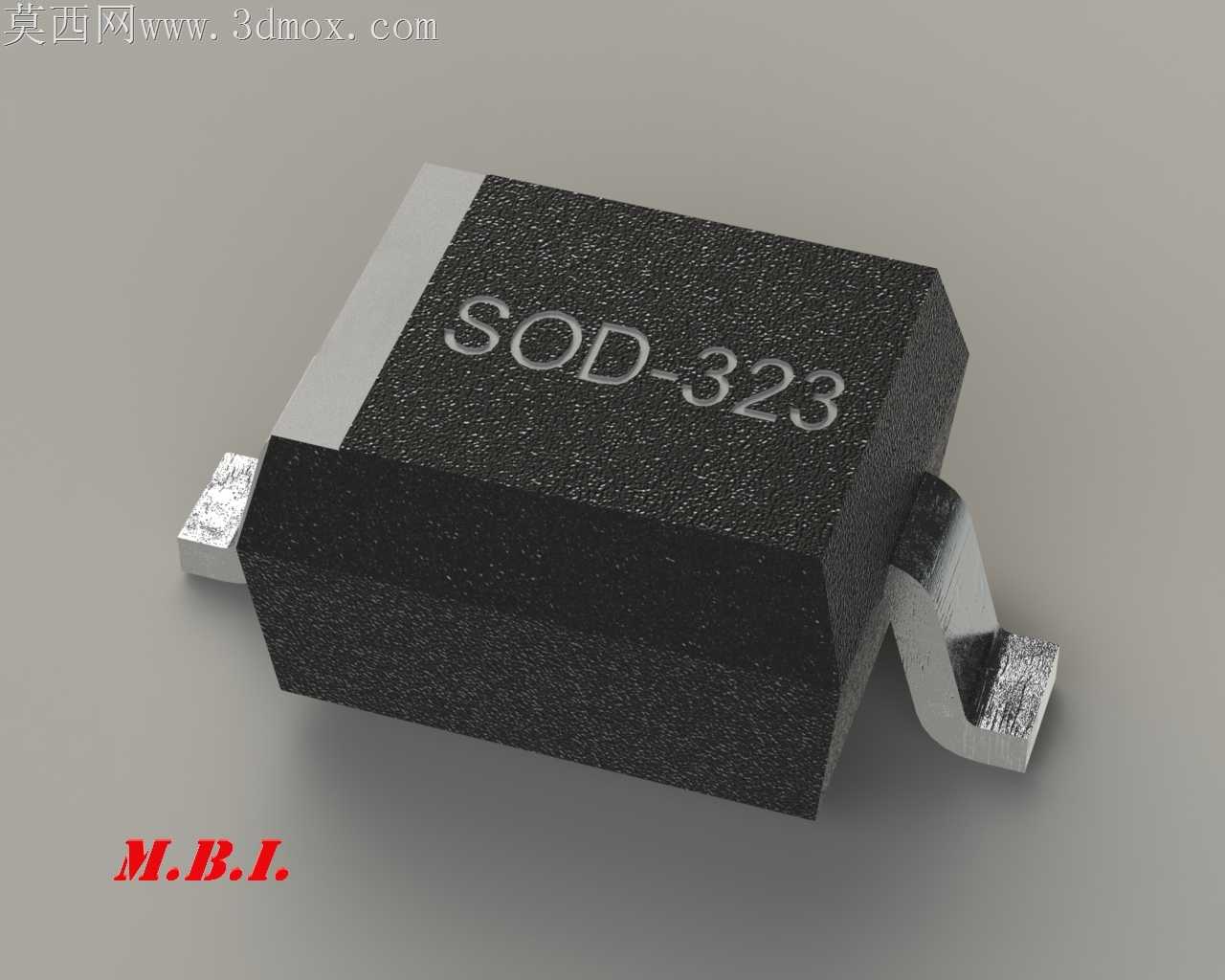

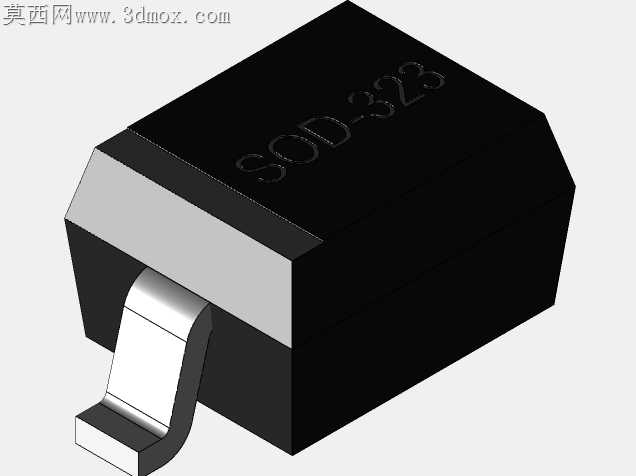

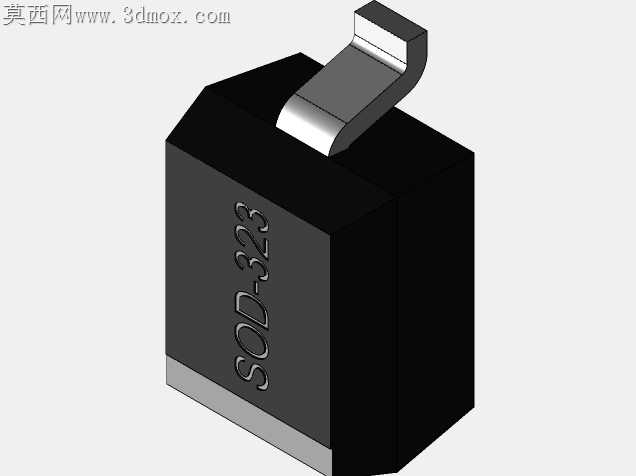

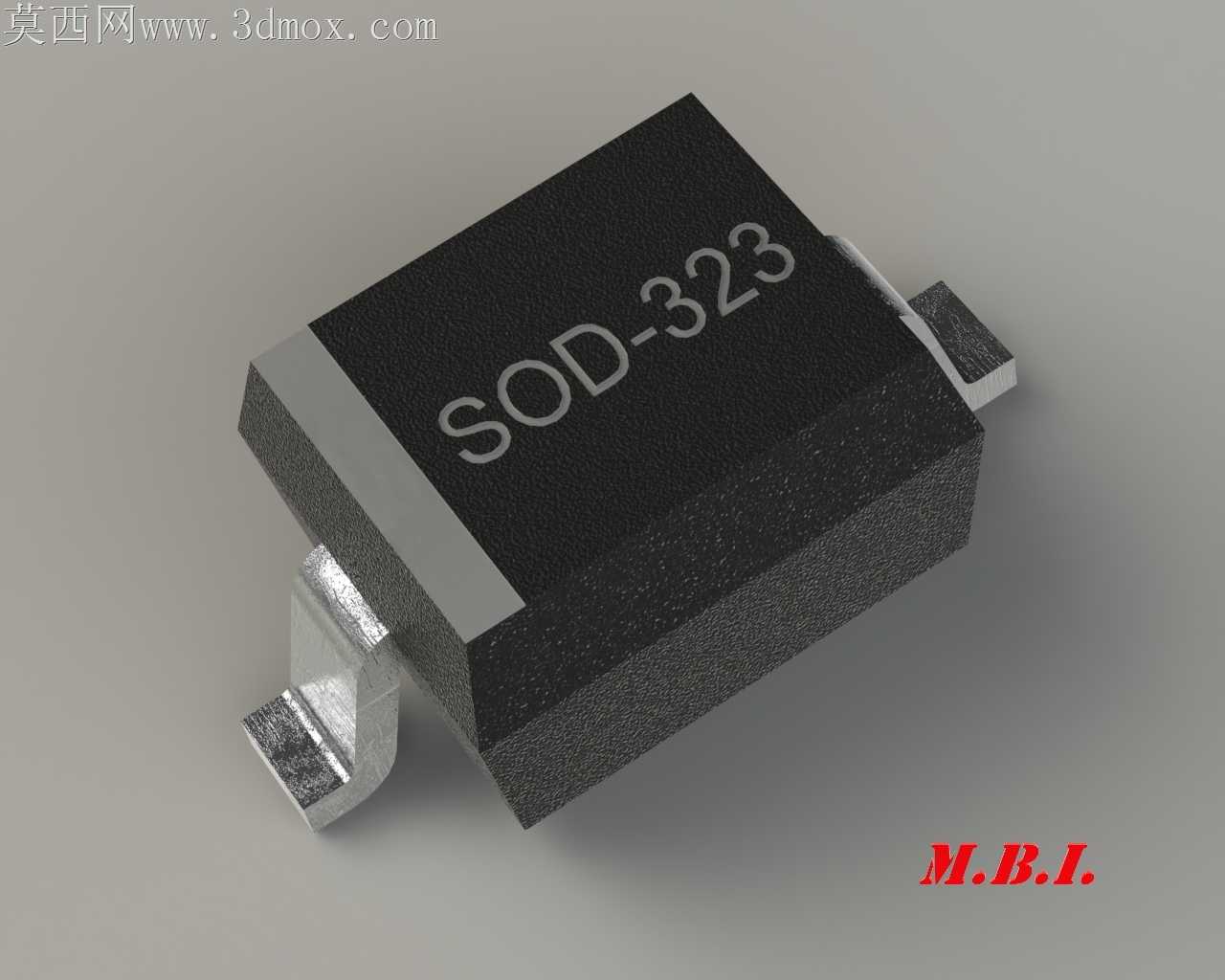

表面贴装二极管的引脚成型公差一直是SMT量产环节的高频痛点，回流焊过程中引脚共面度偏差超过0.05mm就会引发虚焊、立碑缺陷，这款SOD-323封装的贴片二极管模型，完全围绕加工适配视角还原真实量产级的结构细节。封装本体的环氧塑封料棱角做了0.08mm的微倒角处理，并非锐利直角，这是注塑成型时为了避免模腔应力集中导致的本体开裂，同时减少脱模过程中塑封料飞边的产生，很多入门级建模会忽略这个微小倒角，做出的模型用于工装设计时会和吸嘴、载带的实际配合尺寸出现偏差。两侧引脚的弯折弧度没有采用生硬的直角折弯，而是保留了冲压成型时的自然R角，引脚与塑封本体结合的位置做了嵌入式的卡位结构，引脚根部埋入塑封料0.12mm，这个结构是为了承受波峰焊时的热应力拉扯，避免引脚受温度变化出现松脱偏移。引脚表面的镀锡层纹理做了差异化处理，焊盘接触区域的哑光质感和引脚侧面的冲压剪切痕迹完全区分开，还原真实冲压引脚的断面特征，用于焊盘仿真时能更准确还原焊锡浸润的接触面积。本体表面的激光刻印字符深度控制在0.02mm，没有做过深的凹陷，这是因为激光打标过深会破坏塑封料的致密层，在潮热环境下容易引发水汽渗入导致器件失效。引脚末端的共面度在模型里严格控制在0.02mm以内，完全匹配SMT贴装的行业标准，用于贴装吸嘴设计、载带型腔开发时，可以直接提取尺寸做干涉检查，不需要二次修正公差。塑封本体的黑色环氧材质没有做过度光滑的镜面效果，而是还原了量产塑封料的细微磨砂质感，这种表面粗糙度是为了减少贴装过程中吸嘴打滑的概率，同时避免封装表面在自动化传输过程中产生静电吸附碎屑。引脚和塑封本体的结合缝隙控制在0.01mm以内，既还原了真实器件的装配间隙，又不会因为间隙过大导致仿真时出现错误的流体渗透计算结果，做回流焊温度场仿真时，可以准确模拟热量通过引脚传导到芯片焊盘的过程，不会因为结构失真出现温度计算偏差。
