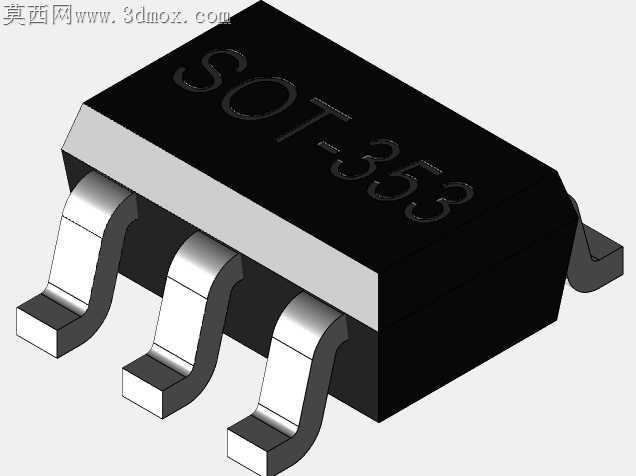

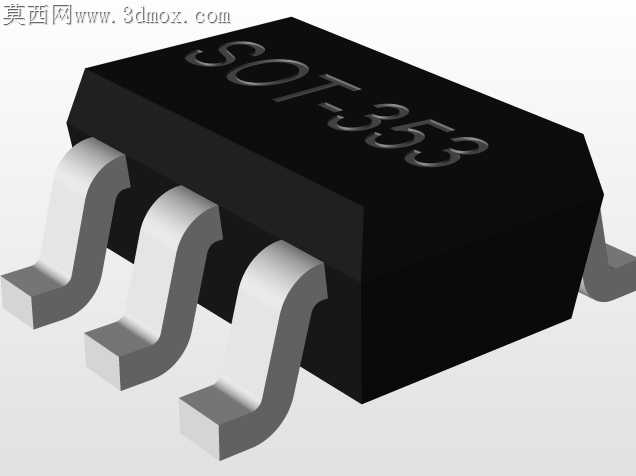

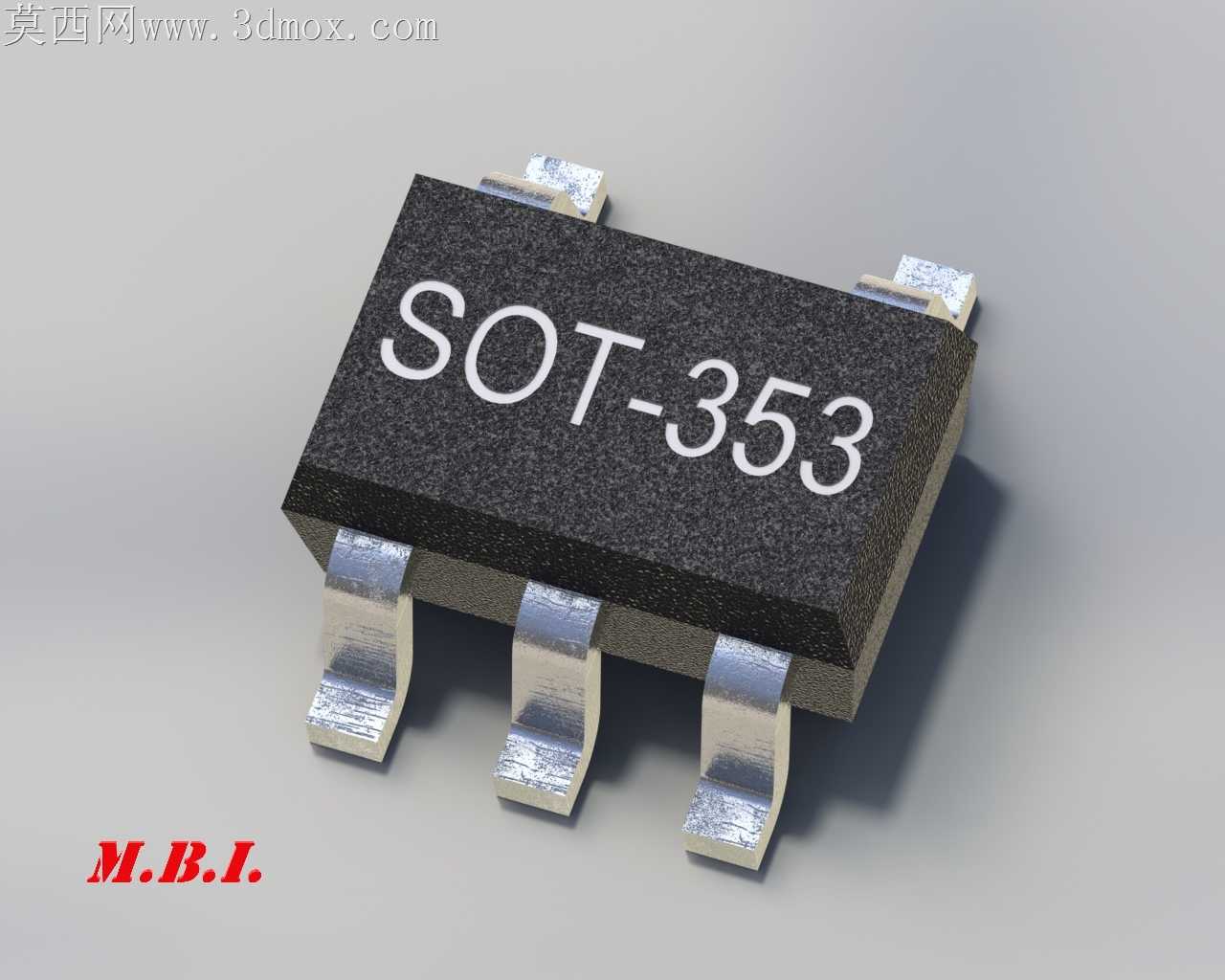

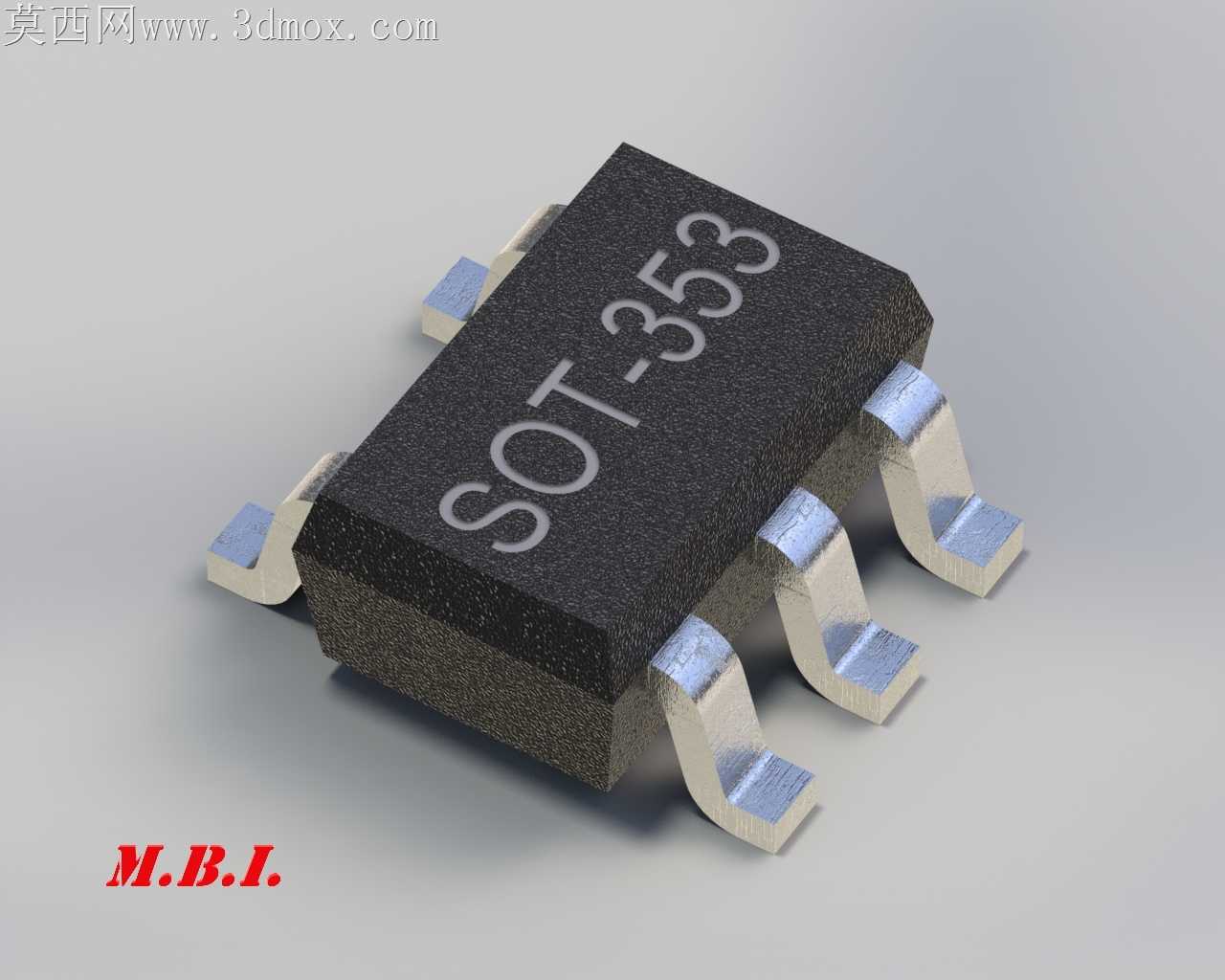

SOT-353型SMD五引脚贴片元件结构

表面贴装器件量产过程中，引脚共面度偏差超0.05mm就会直接导致回流焊虚焊，这类微型封装的结构细节直接决定SMT产线良率。这款五引脚贴片封装的塑封本体边缘做了0.02mm的微小倒角，没有采用直角切边设计，避免塑封脱模时边缘产生微裂纹，也能减少吸嘴取料时的定位偏移，高速贴片机运行时，直角棱边容易和吸嘴端面产生局部间隙，造成真空吸附压力不足掉料，微小倒角能让吸嘴和本体顶面的贴合更紧密。引脚采用鸥翼型弯折结构，弯折处的圆角半径控制在0.1mm，没有做直角弯折，直角弯折会让铜质引脚产生加工应力集中，经过回流焊高温后容易出现引脚回弹变形，导致引脚和PCB焊盘对位偏移。引脚的焊盘端做了哑光镀锡处理，没有采用亮面镀层，亮面镀层的锡层附着力差，回流焊时容易产生锡珠飞溅，哑光镀层的锡层结晶更致密，和焊锡的浸润性更稳定。塑封本体的顶面印有清晰的型号标识，标识深度控制在0.01mm，不会因为标识过深导致塑封本体厚度不足，露出内部的芯片键合线，也不会因为标识过浅导致丝印模糊，生产过程中无法识别元件方向。引脚和塑封本体的结合处做了溢胶避让槽，塑封成型时多余的环氧树脂会流入避让槽，不会溢出到引脚的焊盘区域，避免溢胶阻隔焊锡和引脚的接触，造成焊接不良。五个引脚的间距做了等公差分配，相邻引脚中心距公差控制在±0.03mm，没有采用非对称公差设计，避免SMT编程时需要单独补偿引脚偏移量，减少产线调试时间。本体底部做了0.01mm的微凸设计，没有采用完全平面的底部结构，回流焊时助焊剂挥发产生的气体可以从底部和PCB之间的间隙排出，不会在元件底部形成气孔，把元件顶起造成一侧虚焊。引脚的末端做了微小的上翘处理，上翘高度控制在0.02mm，焊锡熔化时可以通过毛细作用顺着引脚爬升，形成饱满的焊点，不会因为引脚完全贴死焊盘导致焊锡无法浸润引脚侧面，焊点强度不足。
