可拆卸式插销结构金属合页设计

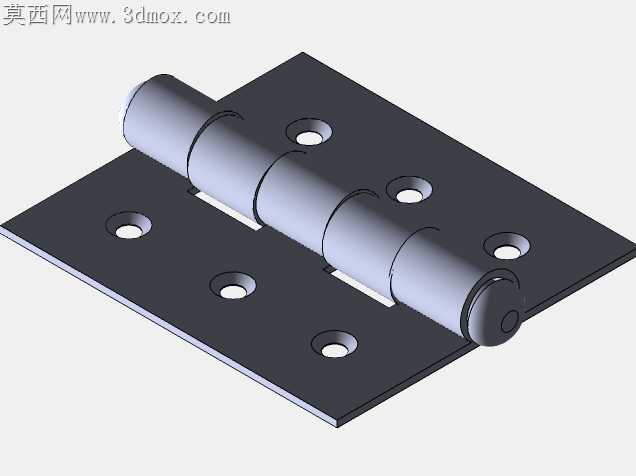

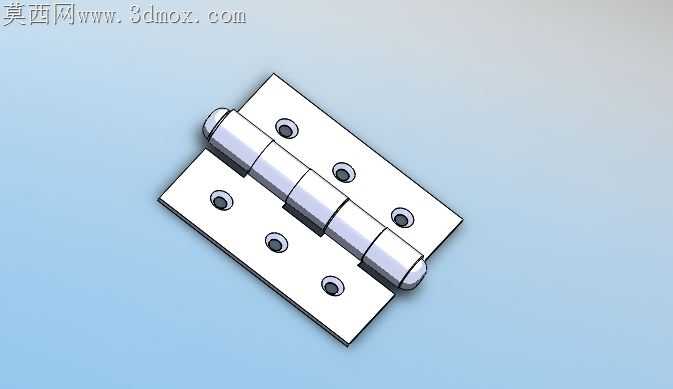

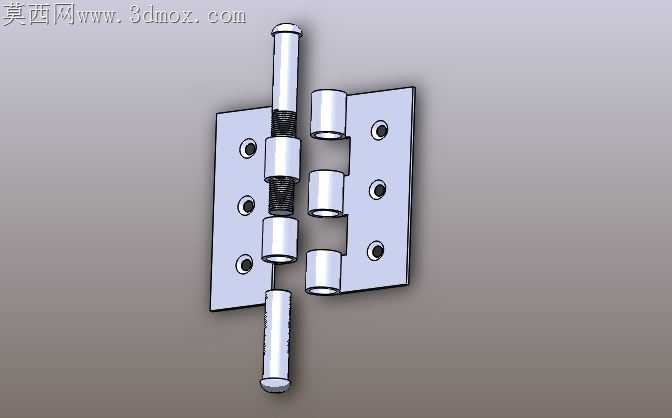

常规固定式合页在现场安装时，常出现门扇对位偏差后无法微调、后期维护拆卸门扇需拧下全部固定螺丝的痛点，这款插销式可拆卸合页的结构设计，恰好针对这类现场施工与后期运维的实际问题做了针对性调整。合页的两个页片分别冲压出三对同轴的卷边筒，其中一侧页片的卷边筒为上下两段式排布，中间预留出弹簧容纳的空腔，插销轴贯穿全部卷边筒时，中间段的弹簧会持续给插销施加轴向的预紧力，避免门扇开关过程中插销受震动窜动脱出。卷边筒的内孔与插销轴的配合间隙控制在0.03mm到0.05mm之间，既不会因为间隙过小出现开关卡滞，也不会因为间隙过大导致门扇下垂晃动，页片上的沉头固定孔做了1°的微小锥度偏移，适配现场安装时螺丝打入的角度偏差，不会出现螺丝头凸起刮蹭门扇表面的问题。插销轴的上下两端做了圆弧收边处理，装配时不需要刻意对准全部卷边筒的同轴度，顺着上端的圆弧导向就能顺利穿入，中间的弹簧在插销穿入到位后会自动卡入预设的环槽，不需要额外加装卡簧或者定位销，减少了装配时的零件数量。页片的边缘做了0.2mm的圆角钝化处理，避免冲压后的锐边割伤安装人员，卷边筒与页片的连接位置做了局部加厚，门扇长期承重开关时，卷边位置不会因为应力集中出现开裂变形。日常使用中如果需要拆卸门扇，只需要向上顶起插销轴压缩弹簧，让插销下端脱离下侧的卷边筒，就能直接分离两个页片，不需要拧动任何固定在门框或者门扇上的螺丝，后期更换五金或者维护门扇时的操作效率提升明显。插销轴的表面做了硬化处理，长期与卷边筒摩擦也不会出现磨损松旷，弹簧选用的是耐疲劳的弹簧钢材质，经过上万次开关测试也不会出现弹力衰减导致的插销松动。页片的平面度控制在0.02mm以内，安装后与门扇、门框的贴合面不会出现缝隙，不会因为贴合不严导致固定螺丝受力不均出现滑牙。
