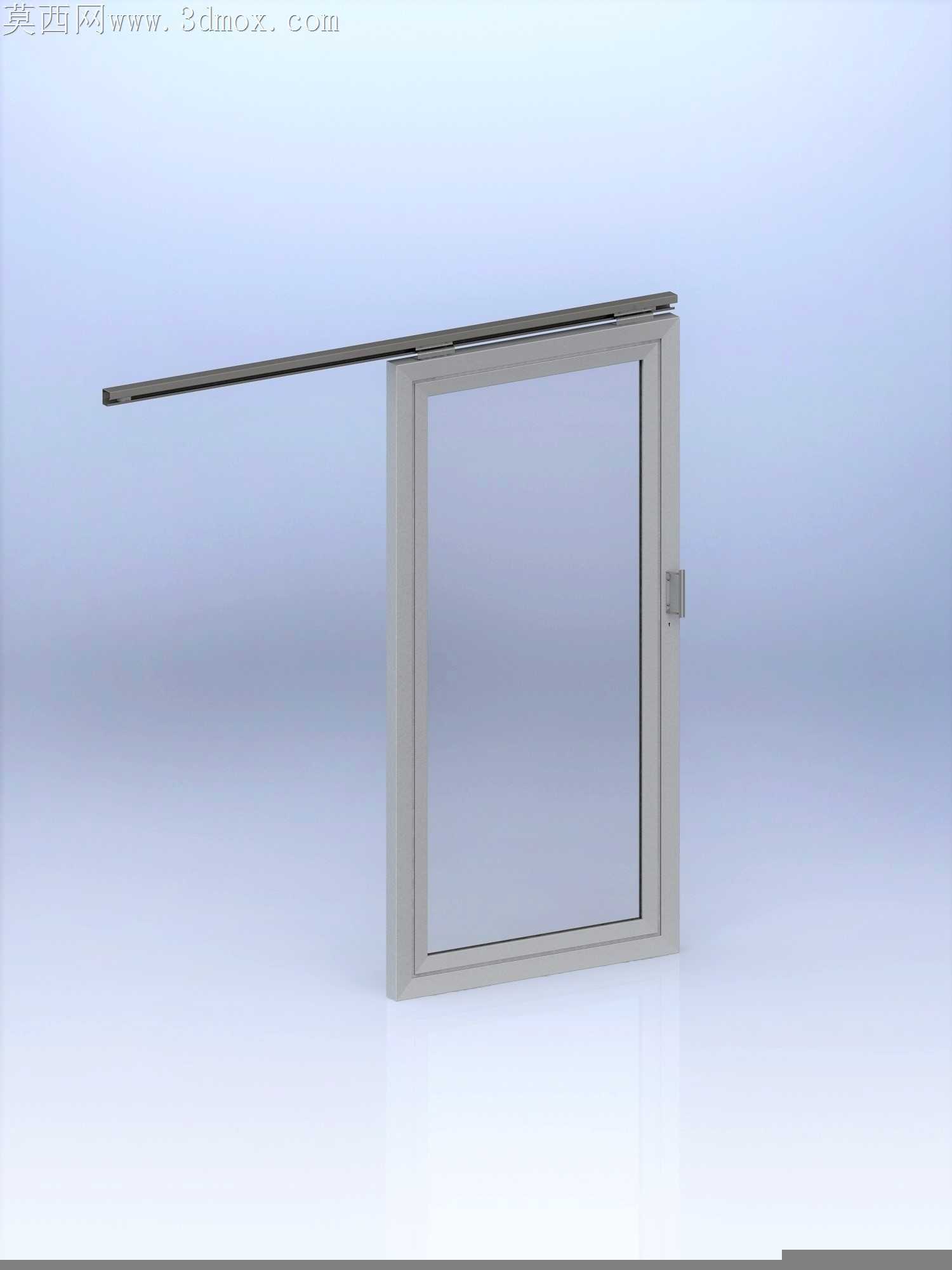

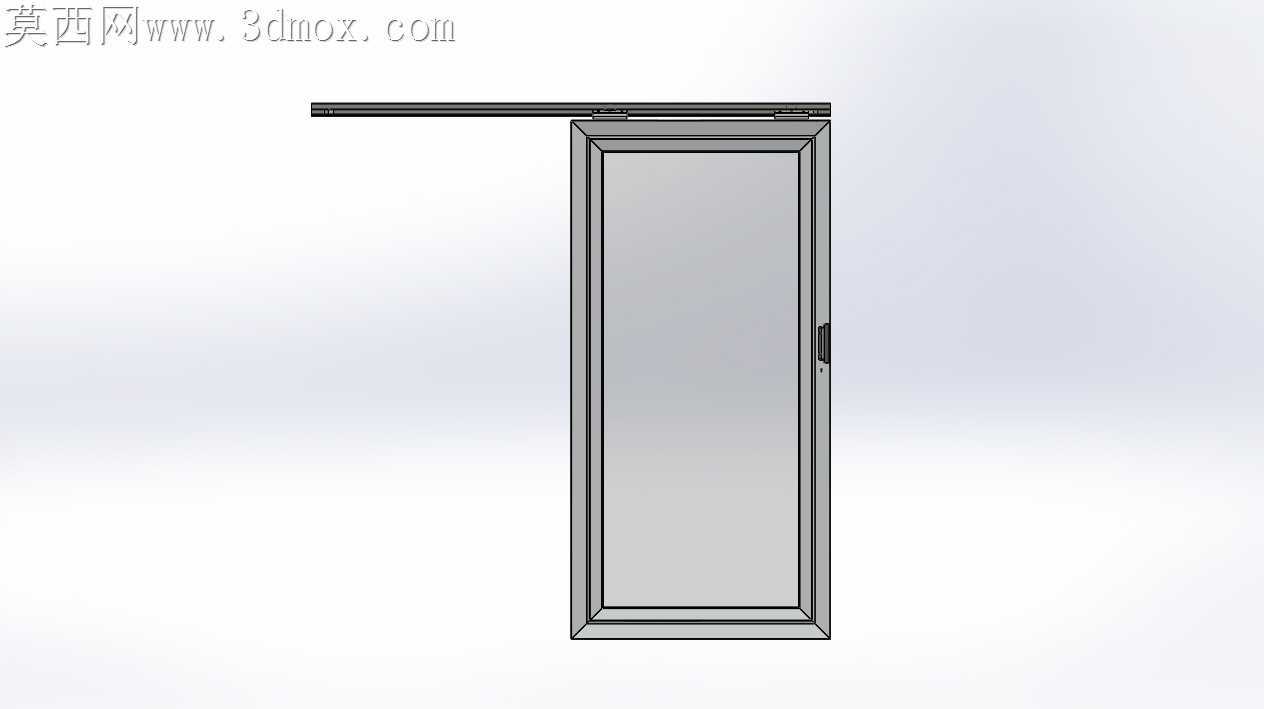

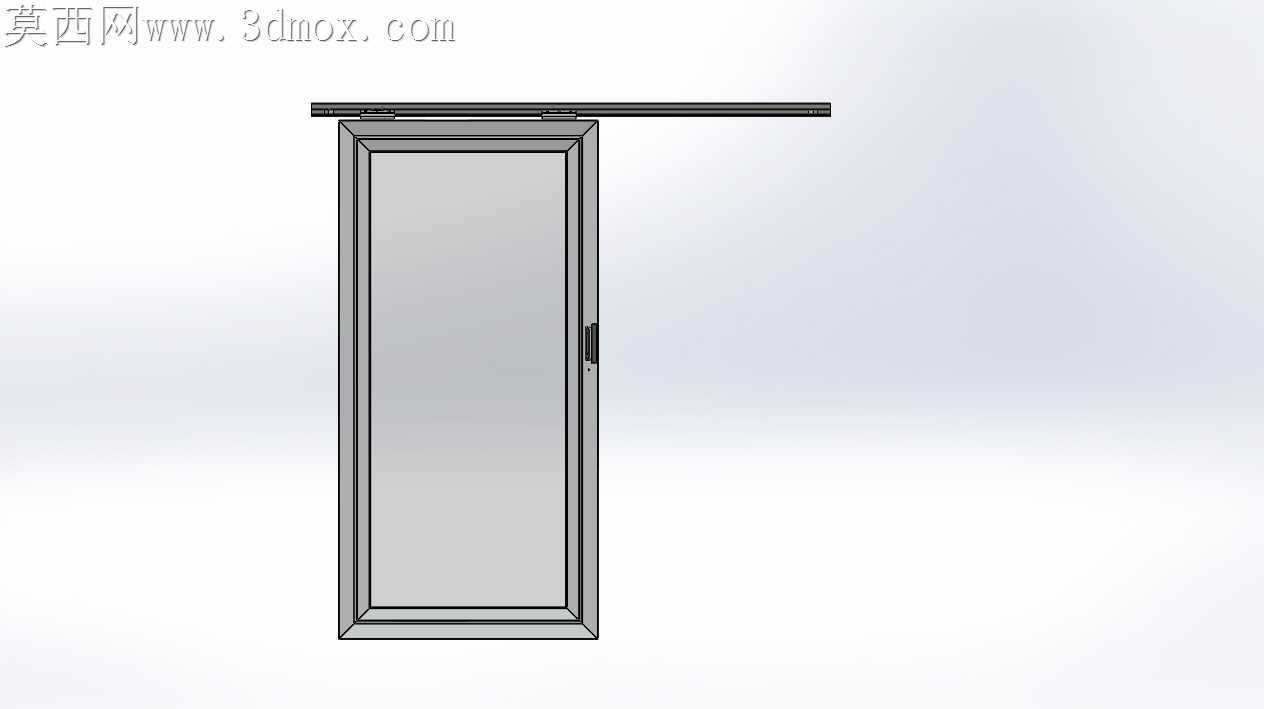

1m×2m规格推拉滑动门结构设计

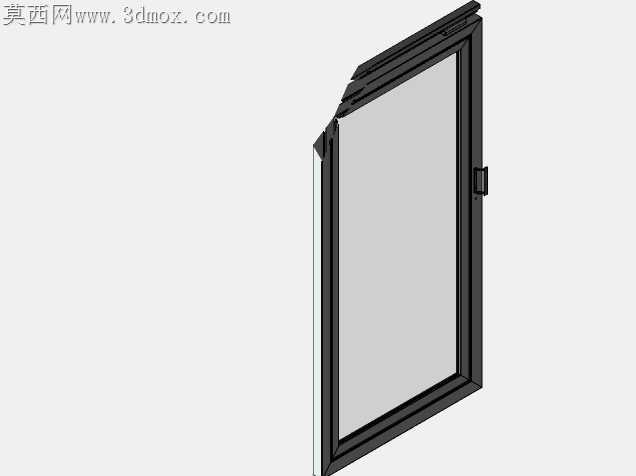

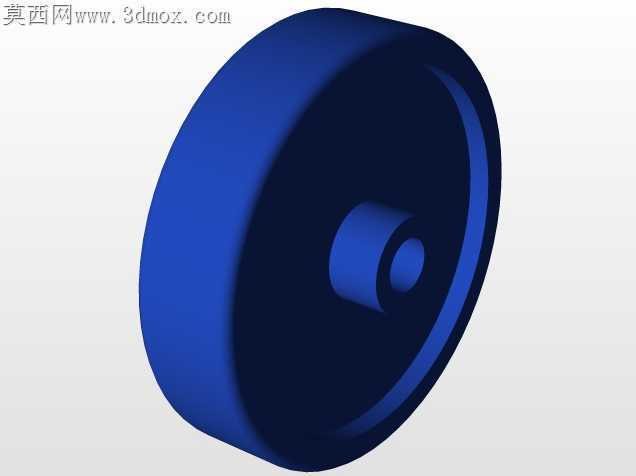

常规推拉门在现场安装时最常出现的卡滞、脱轨问题，大多源于前期结构设计阶段对装配公差的预留偏差，以及滑动副配合间隙的不合理设定。这款1m×2m规格的推拉门总成，在结构优化阶段就把现场安装的容错空间纳入考量，上导轨的滑槽深度比常规民用推拉门加深2.3mm，避免门扇受风压产生小幅形变时出现滑轮脱槽的隐患，同时导轨的内槽侧壁做了1°的微倾斜导向面，安装时滑轮无需反复对位就能顺利滑入槽位，能大幅缩短现场装配的调整时长。门扇边框的型材拼接处，没有采用常见的45度角直拼结构，而是在竖向边框的端部预留了1.2mm的插接止口，横向边框卡入后能形成Z型的拼接缝，既可以避免长期使用后拼缝处因应力释放出现的开裂错位，也能在打胶密封时让胶层嵌入止口缝隙，不会因为门扇反复滑动产生的震动导致密封胶脱落。门扇侧边的锁扣安装位，提前预留了0.8mm的浮动调节间隙，现场安装时如果出现门框与门扇的对位偏差，不需要重新铣削型材，只需要微调锁扣的固定位置就能实现顺畅锁合，避免了二次加工对型材表面防腐层的破坏。玻璃嵌槽的深度设置为8mm，槽底预置了2mm厚的柔性缓冲胶条安装位，玻璃装入后不会和硬质铝合金边框直接硬接触，开关门产生的震动会被胶条充分吸收，既可以避免玻璃受震开裂，也能消除玻璃与边框碰撞产生的异响。上导轨的固定孔位设计成长圆孔，单孔的调节余量达到3mm，安装时如果墙体的预埋固定件出现小幅位置偏差，不需要重新在墙体上打孔，直接滑动导轨调整位置就能对准固定点，能有效降低安装时对墙体结构的破坏。门扇侧边的密封毛条槽采用了燕尾槽结构，毛条的根部卡入后不会因为长期滑动摩擦出现脱出的问题，相比普通的直槽结构，毛条的使用寿命能提升40%以上，长期使用也不会出现密封失效导致的透风漏尘问题。
