金属支架复合面板休闲棋盘桌结构设计

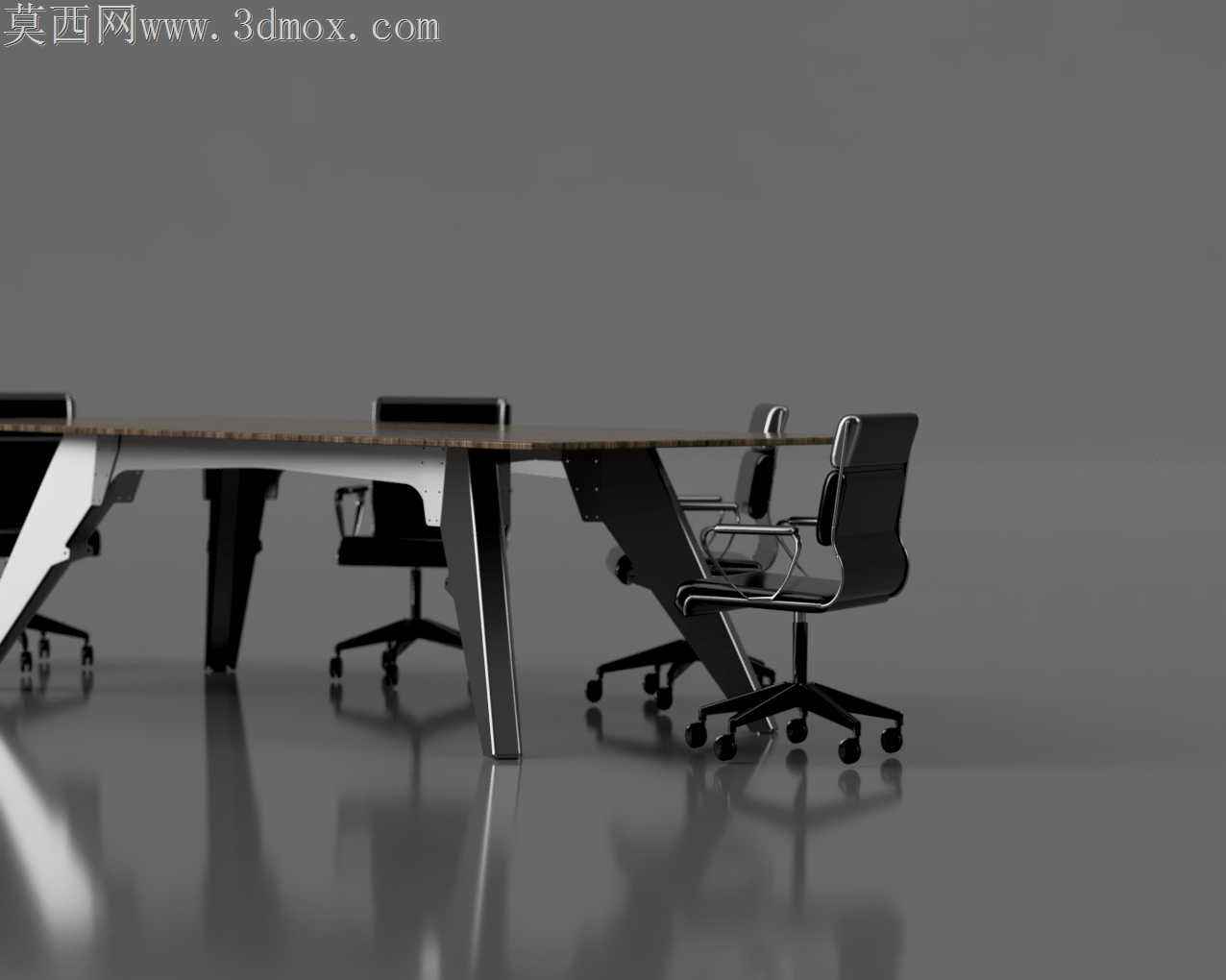

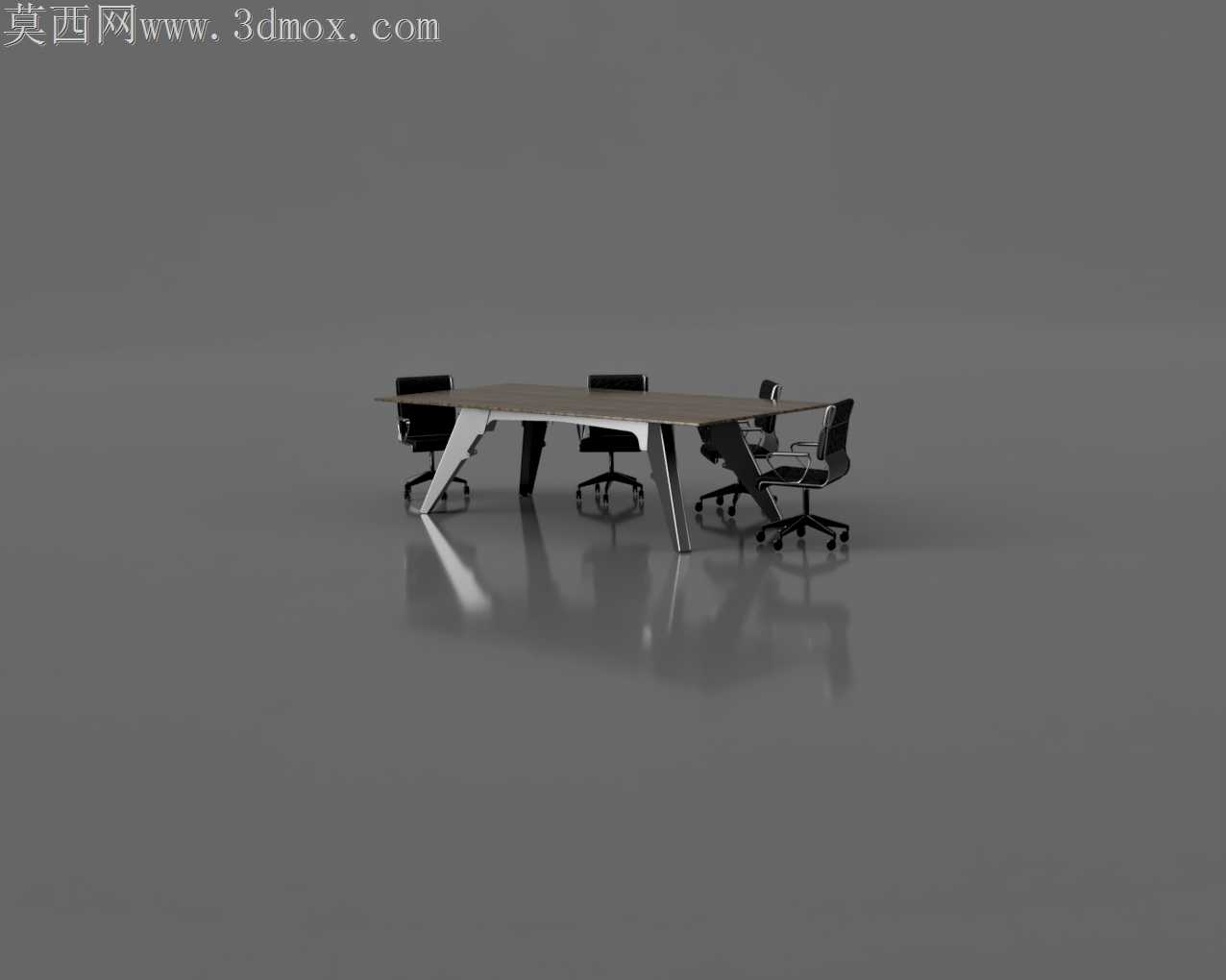

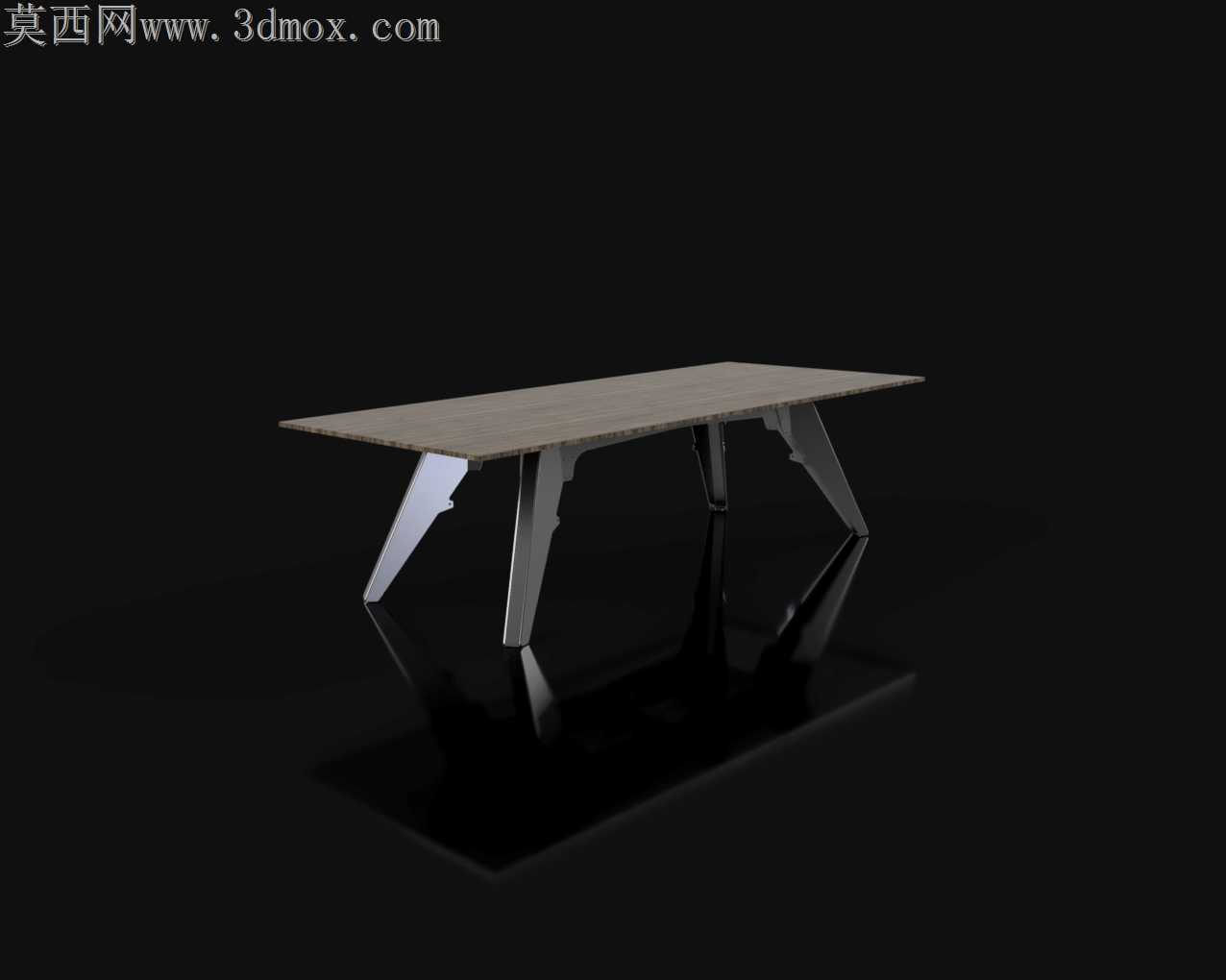

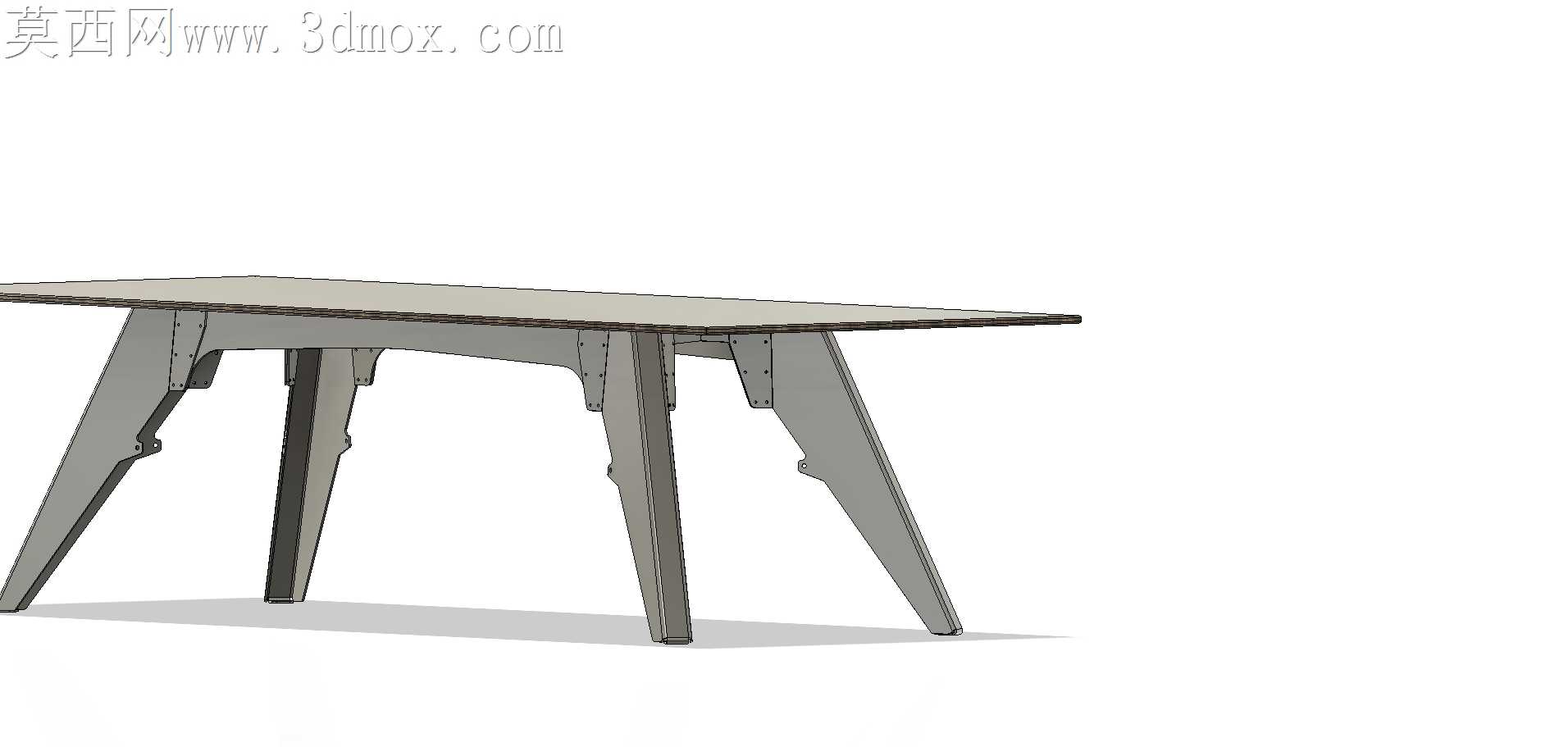

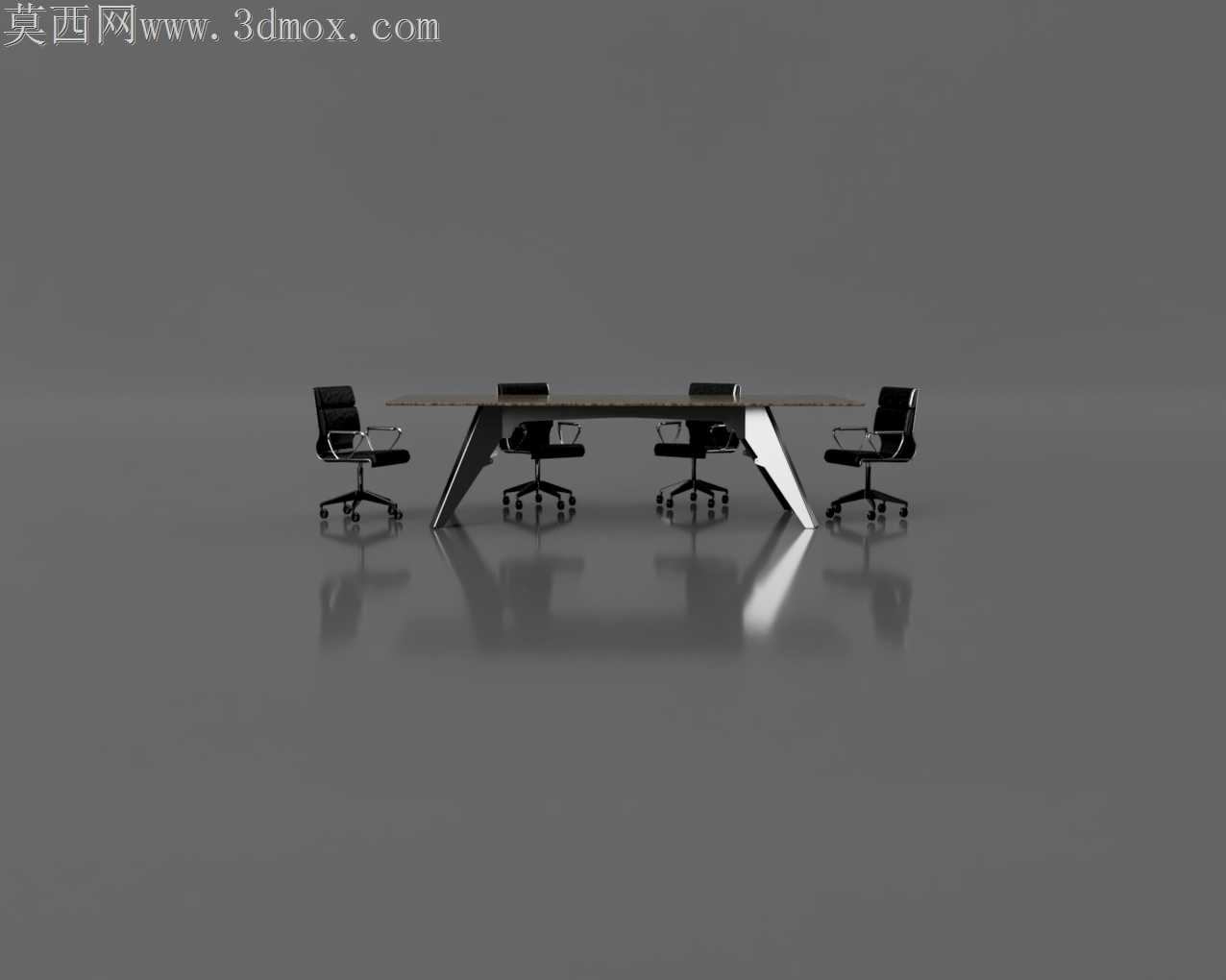

常规金属支架桌落地加工时，最容易在支腿弯折处出现应力集中开裂的问题，尤其是搭配密度纤维板桌面的款式，桌面承重不均时支腿连接位的焊缝很容易出现疲劳损伤，这款棋盘桌的支腿采用了一体化弯折的斜撑式结构，没有额外拼接的加强筋件，靠板材自身的弯折造型形成三角受力结构，省去了多余焊接工序的同时，也避免了多零件拼接带来的公差累积问题。支腿与桌面的连接位做了外翻的折边处理，折边上预留的安装孔位做了沉孔设计，装配时螺丝可以完全埋入折边内部，不会突出刮蹭地面，也不会因为长期挪动造成螺丝松动脱落。桌面板采用10号金属板作为底层承托结构，上层覆盖中密度纤维板，两种材质的连接没有采用外露的铆钉或者螺丝，而是在金属承托板的边缘做了内扣的折边，纤维板直接嵌入折边形成的卡槽内，既保证了桌面的平整性，也避免了边缘封边脱落的问题，日常使用时纤维板表面的温润触感适合摆放棋盘棋子，不会像纯金属桌面那样打滑产生异响。支腿的倾斜角度经过反复调整，既保证了足够的支撑跨度，避免桌面放置重物时出现侧翻，也让桌下预留出足够的腿部活动空间，不会出现磕碰膝盖的问题。折叠结构的转轴位设置在支腿中部靠上的位置，折叠时支腿可以完全贴合在桌面底部，不会突出桌面边缘，收纳后整体厚度控制在十厘米以内，方便在办公室或者小户型空间内存放搬运。支腿底部做了微小的外翻平底设计，不需要额外加装塑料脚垫，金属平底直接接触地面时压强更小，不会划伤木地板或者地砖表面，长期使用磨损后也可以直接打磨平整继续使用，省去了更换脚垫的麻烦。金属部件的表面处理采用了哑光喷塑工艺，没有多余的装饰纹路，既不容易残留指纹污渍，也能和室内办公、居家的装修风格适配，纤维板表面做了耐磨的哑光饰面，棋子反复摩擦也不会留下明显划痕，日常清洁只需要用湿抹布擦拭即可。整个结构没有多余的装饰零件，所有弯折角度、孔位位置都适配常规钣金加工的工艺要求，不需要开特殊模具就能批量生产，装配时只需要拧紧转轴位的固定螺丝、卡入桌面板即可完成组装，不需要复杂的工装夹具辅助，单个人就能完成整桌的装配工作，大幅降低了生产和装配的成本。
