轧机配套手动进给十字滑台结构

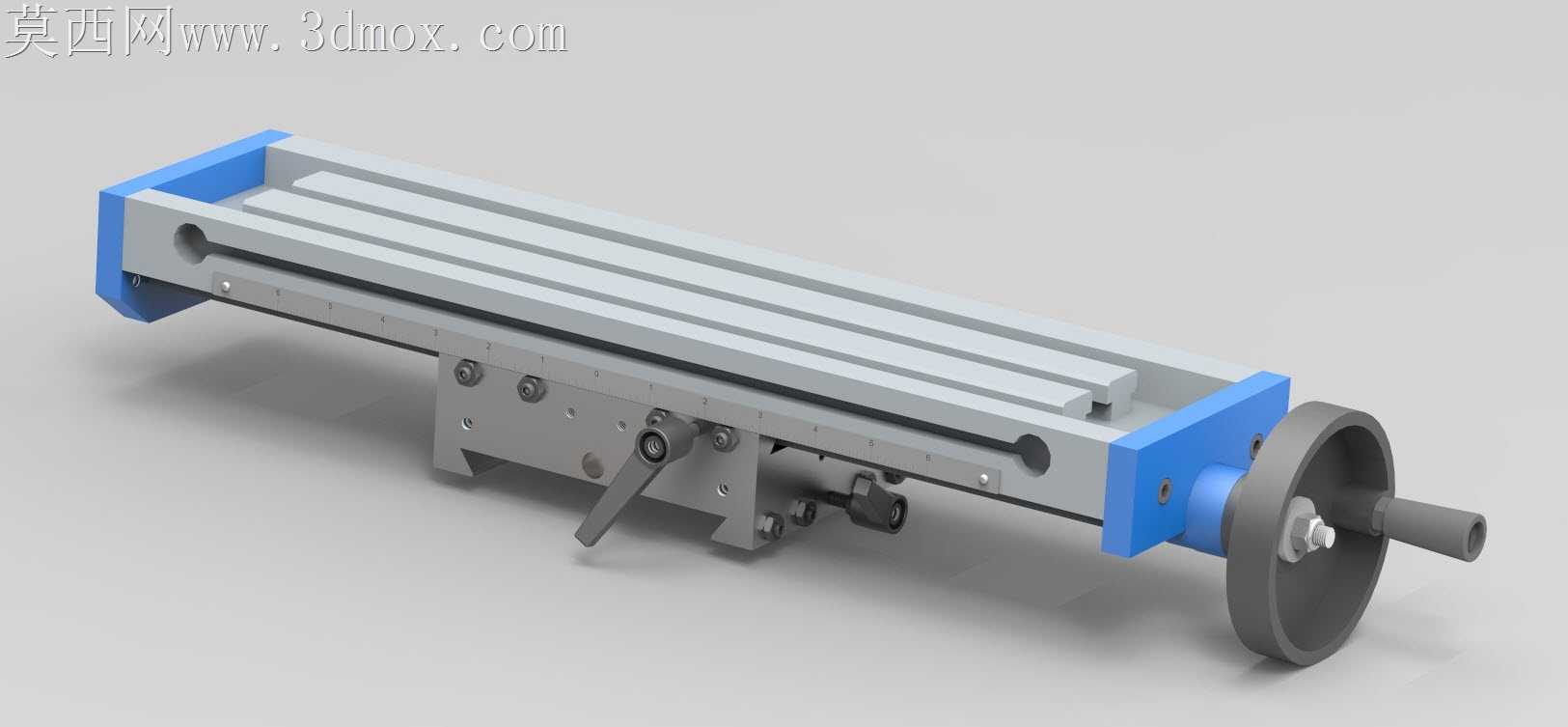

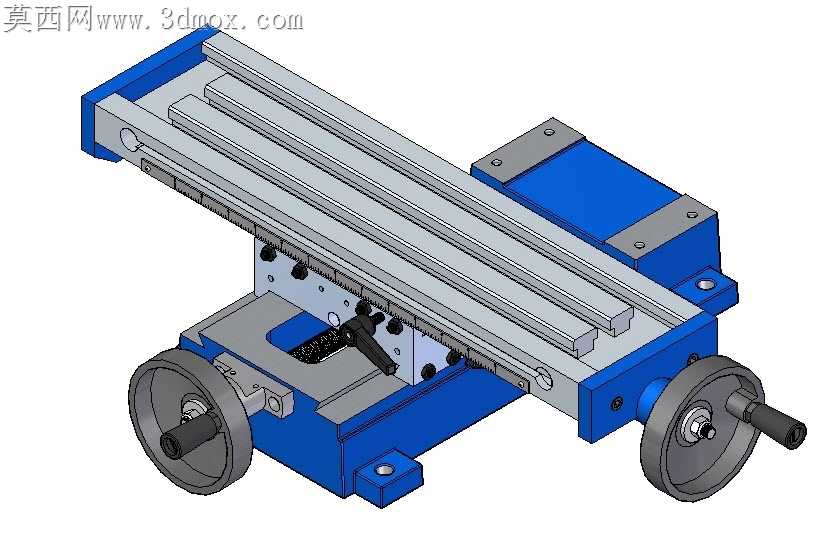

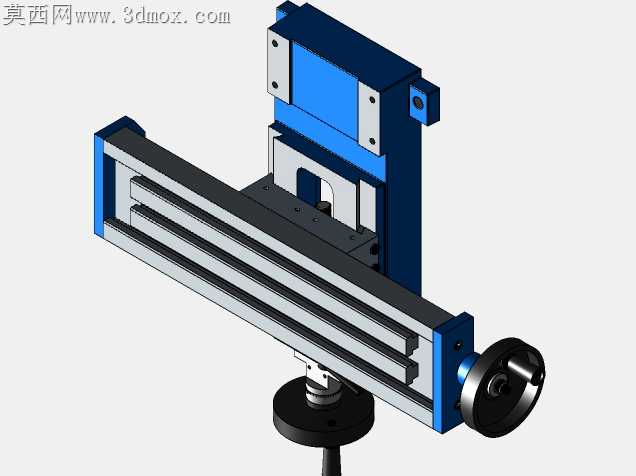

小型轧机辅机工位的手动进给滑台，常年要承受轧件送进时的侧向冲击力，普通滑台用久了容易出现导轨啃伤、进给窜动、锁紧失效的问题，这套十字滑台在结构适配性上做了不少针对性的取舍。下层Y向滑座直接采用一体式铸铁基座，四个安装脚做了加厚沉孔设计，安装时螺栓能完全沉入座体，不会突出台面干涉轧件输送，基座和床身贴合面做了0.02mm平面度的刮研预留，不用额外加调整垫铁就能保证安装水平度。导轨部分没有选用常见的直线滚珠导轨，反而用了经淬火处理的燕尾型滑动导轨，燕尾面的斜度做了1:50的微调，比常规燕尾导轨的导向接触面积大了近三成，手轮进给时不会因为轧件的侧向冲力出现导轨脱开的问题，导轨侧面配了可调节的塞铁，塞铁的调整螺钉藏在滑座侧面的凹槽里，不会被加工时掉落的氧化皮、铁屑卡住，日常维护只需要定期往油杯里注润滑脂就能保证进给顺畅。两个方向的手轮都做了双轴承支撑结构，手轮轴和丝杠的连接用了锥销锁紧，避免频繁正反转时出现键槽磨损的间隙，手轮旁的锁紧手柄采用偏心凸轮结构，扳动手柄时能直接压合在导轨侧面的耐磨铜片上，锁紧后滑台不会因为轧机的振动出现位置偏移，锁紧力的大小可以通过端部的调节螺母微调，不会出现锁死之后扳不动手柄的情况。上层X向滑台的台面开了三道平行的T型槽，槽宽和槽距完全匹配小型轧机的辅具安装尺寸，不用额外做转接板就能直接固定轧件定位夹具，T型槽的边缘做了R2的倒圆角处理，装拆T型螺栓时不会刮伤螺栓头，也能避免铁屑卡在槽口难以清理。滑台的丝杠选用了梯形丝杠，没有选滚珠丝杠，就是考虑到轧机现场多氧化皮、多切削液的恶劣工况，梯形丝杠的牙型间隙大，少量铁屑卡进去也不会出现丝杠卡死的问题，丝杠两端的支撑座做了毡圈密封，能阻挡大部分粉尘进入丝杠螺母副，延长日常维护的周期。滑座边角的位置都做了钝角倒边，没有尖锐的棱角，操作人员调整进给位置时不会被边角刮伤，手轮的握柄套了防滑橡胶套，手上沾了轧制油也能稳稳转动手轮，不会出现打滑的情况。
