可调式液压避震阻尼结构设计

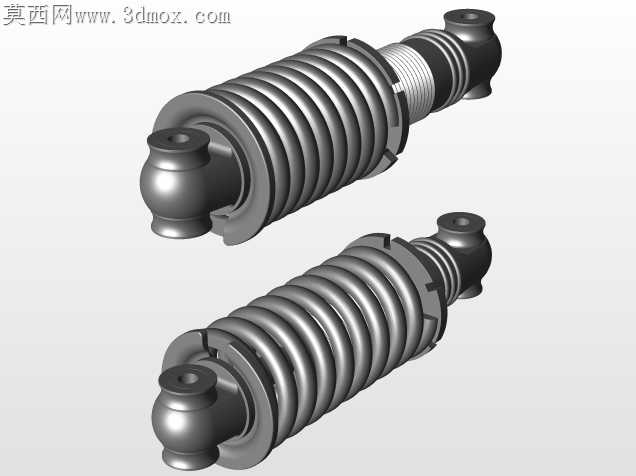

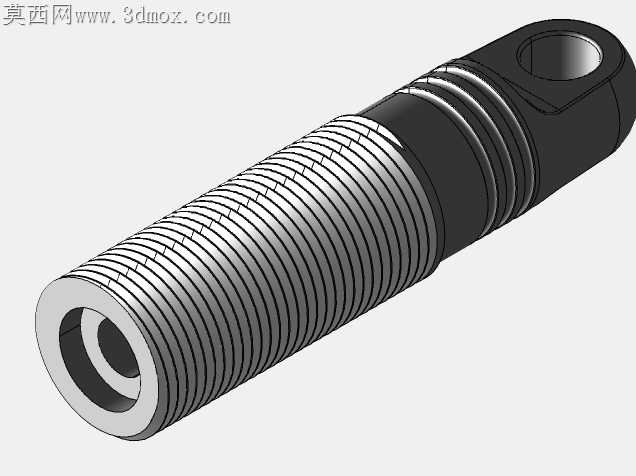

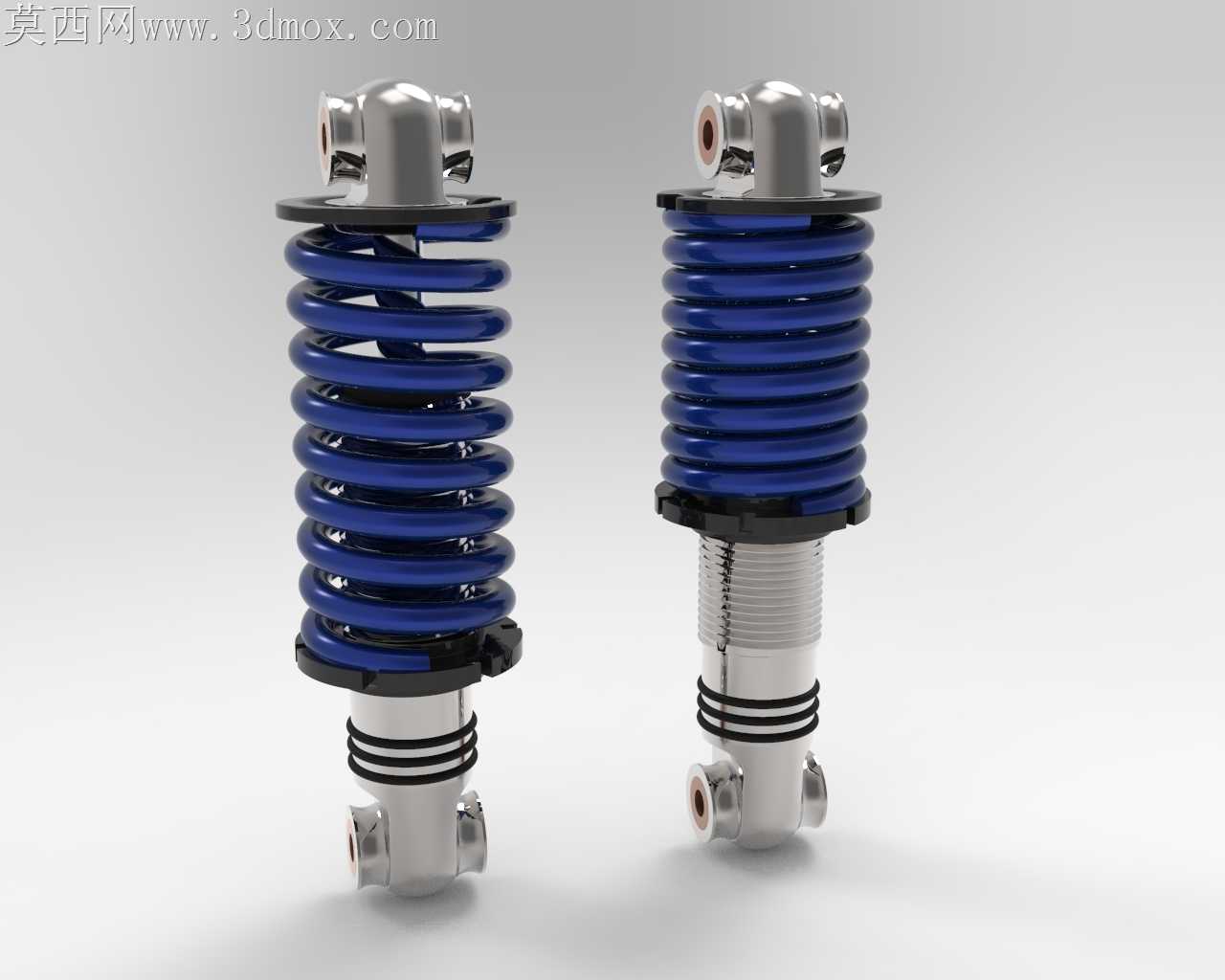

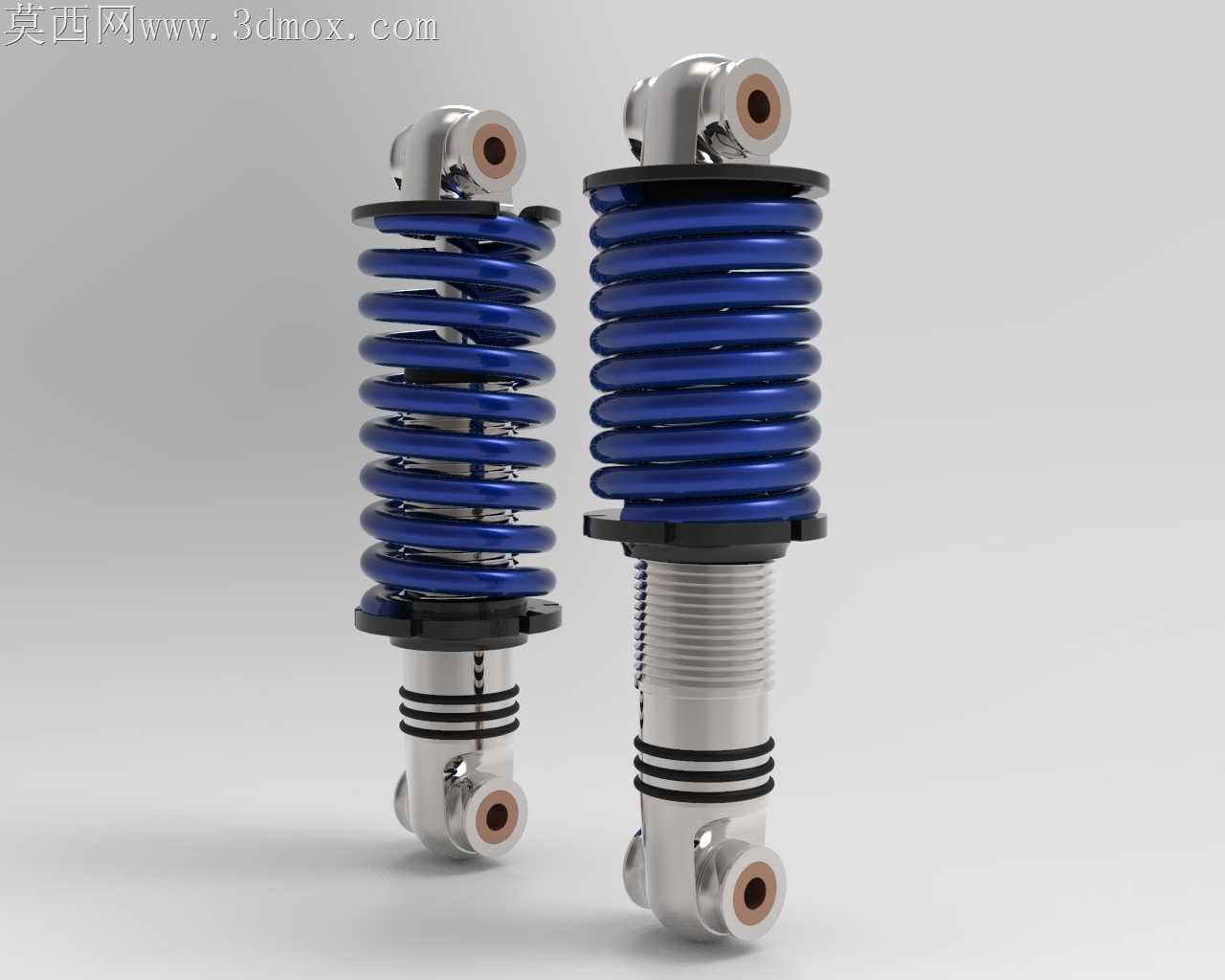

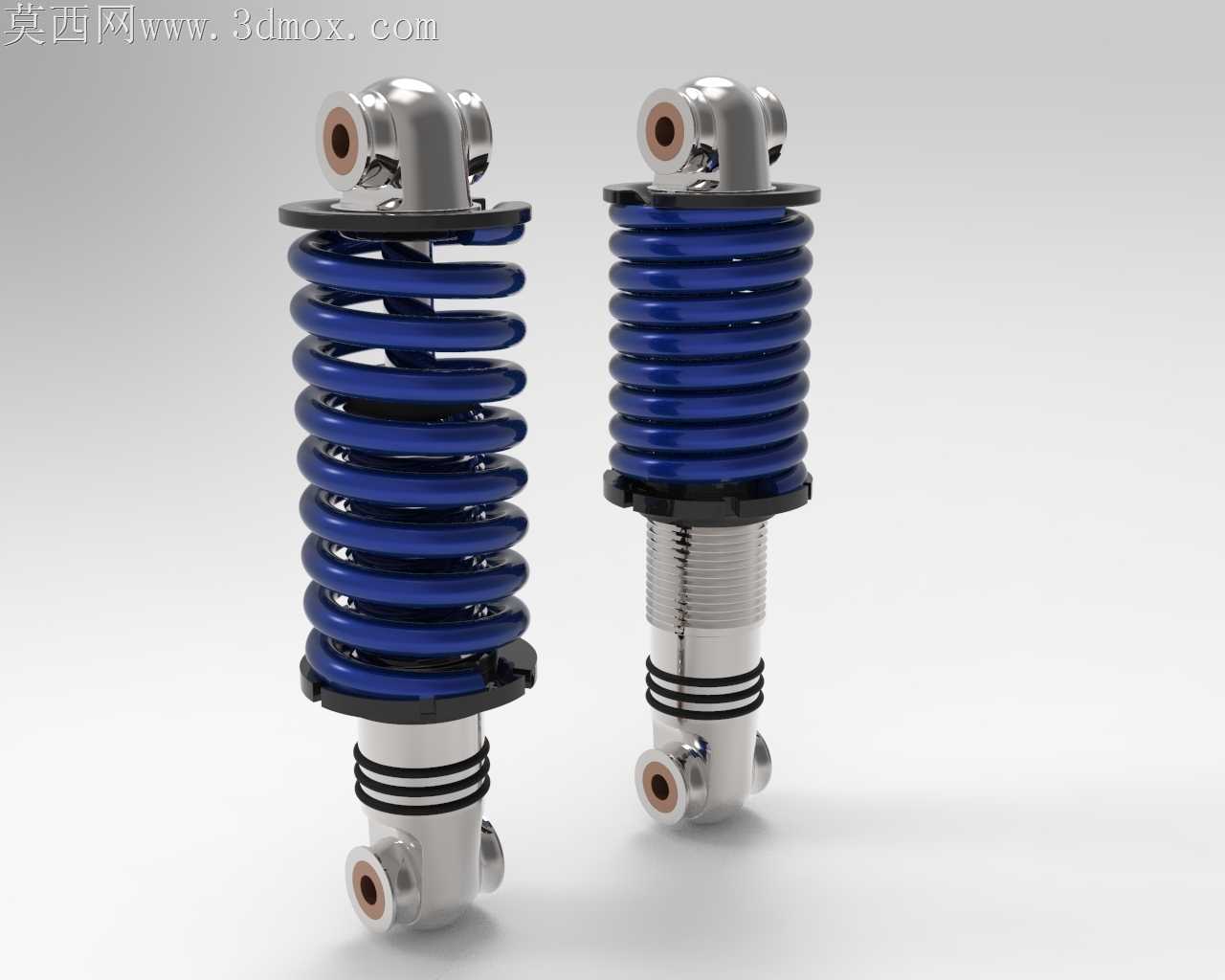

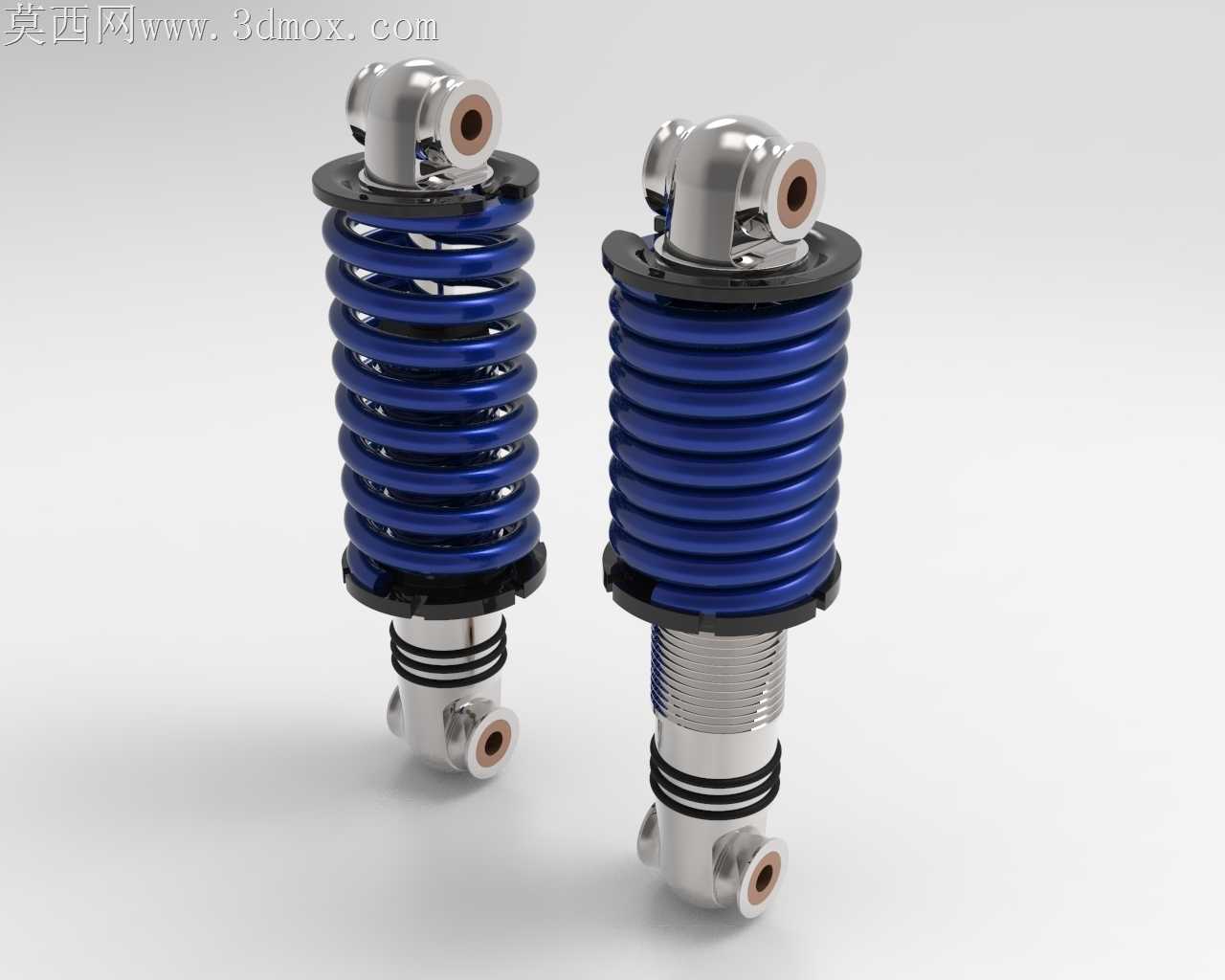

小批量改装避震加工时，常遇到弹簧预压调节段螺纹同轴度偏差导致的调节卡滞问题，这款避震结构在设计时特意将下端调节螺纹段与筒身主体做了一体化同轴定位基准，螺纹起始端做了15度导向倒角，避免装配时螺纹错牙刮伤镀层，也能让调节环在长时间受泥沙污染后仍能顺畅转动。上下吊环的橡胶衬套安装位预留了0.02mm的压装过盈量，衬套压入后不会出现行驶中松旷异响，同时吊环与活塞杆、筒身的连接焊缝做了圆弧过渡处理，避免应力集中导致的颠簸工况下焊缝开裂。蓝色弹簧的两端并圈做了磨平处理，磨平长度达到一圈周长的四分之三，弹簧安装后不会出现偏载歪扭，长时间压缩回弹也不会出现弹簧与筒身外壁摩擦掉漆的问题。筒身中部的多道密封槽采用了深浅错落的设计，最外侧的防尘槽深度略大于内侧的油压密封槽，能先刮除活塞杆附着的泥沙灰尘，避免杂质进入内侧油封导致漏油，两道密封之间预留了储油空腔，能储存少量渗漏的液压油，延长密封件更换周期。上端弹簧座与活塞杆的连接采用了卡簧定位加端面贴合的双重固定方式，相比传统螺纹锁紧不会出现弹簧反复震动导致的锁止松动，下端弹簧座与调节环之间加装了聚四氟乙烯垫片，调节预压硬度时垫片能随弹簧转动，不会出现金属摩擦的刺耳异响。渲染时特意给弹簧表面做了电泳蓝的半哑光质感，金属筒身做了镀镍后的微磨砂反光，既还原了改装避震的真实质感，也能清晰展现各部件的装配间隙与结构层次，能直观看到各连接部位的配合关系，不管是改装件结构参考还是机械装配实训，都能清晰观察到阻尼避震的核心结构逻辑，避开量产避震常见的调节卡滞、密封漏油、弹簧偏磨等实际使用痛点。
