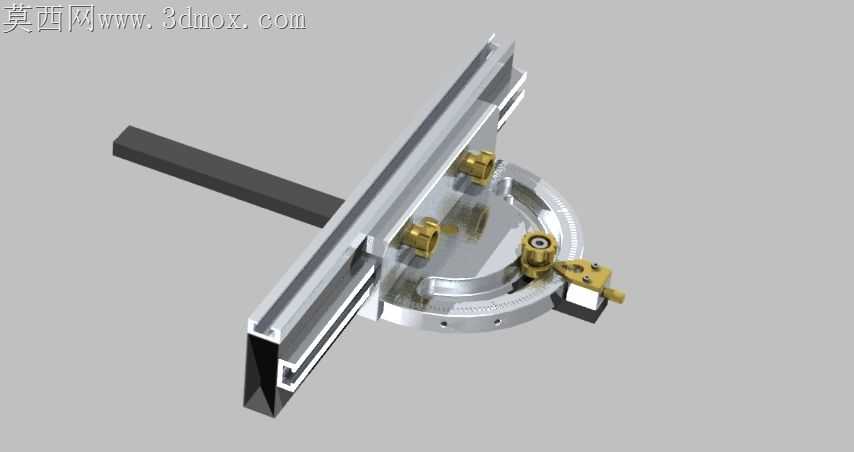

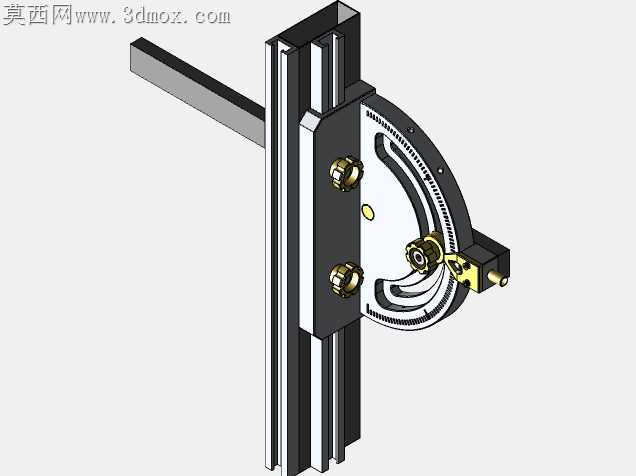

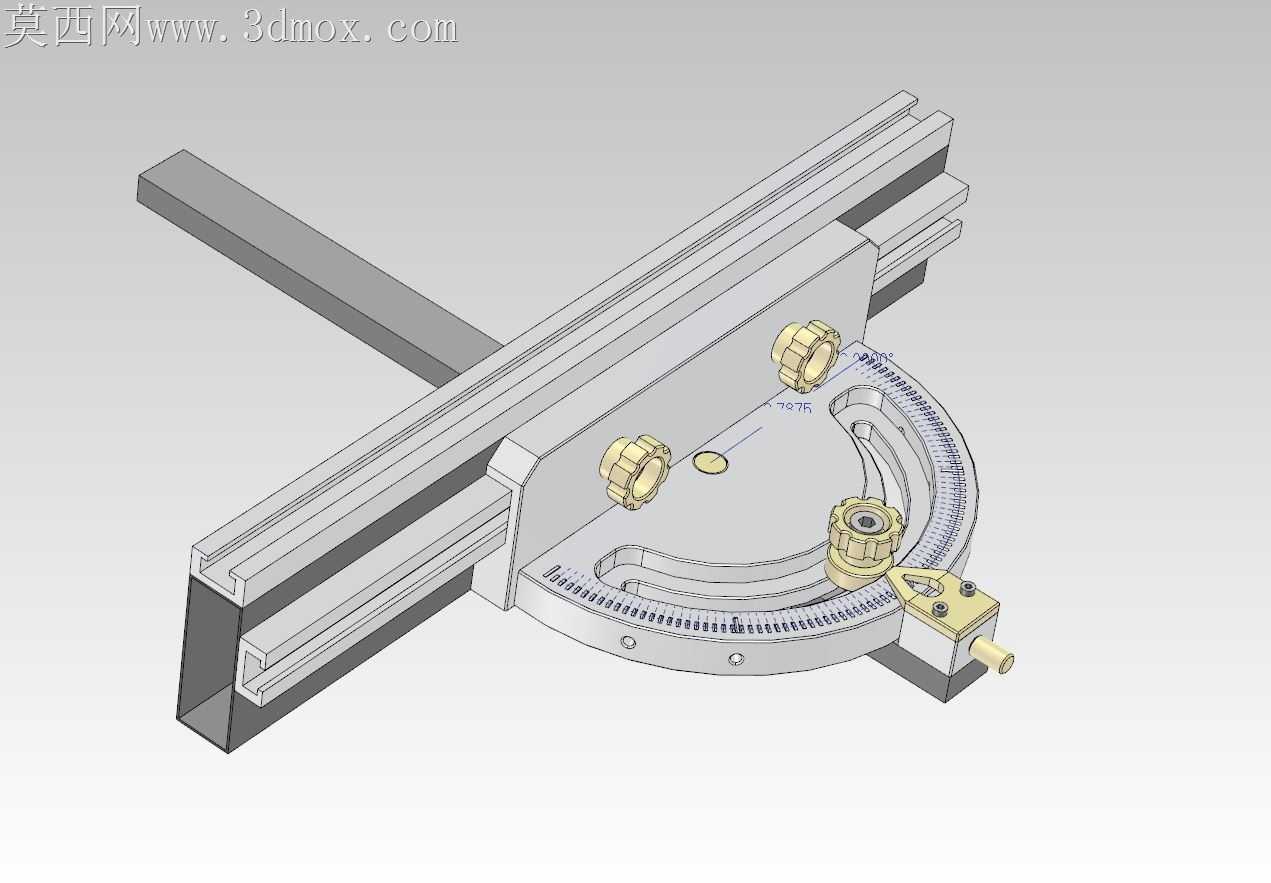

台锯用可调角度方坯铝结构斜接规

台锯斜切作业长期存在角度定位偏移、靠山滑动的痛点，常规薄型材斜接规在高频次推料受力后，导轨配合面易出现磨损旷量，切出的45度拼接缝往往出现肉眼可见的错边，后续打磨补腻子的工序占了木作装配近三成的工时。这款斜接规采用方坯铝作为主体承载结构，没有采用市面上常见的挤压薄铝型材弯折方案，弧形刻度盘的基座直接和纵向导轨一体铣削成型，省去了额外拼接的紧固螺丝，避免长期震动后连接位出现松退。角度锁紧的铜质压块特意做了弧面贴合设计，和刻度盘的圆弧导轨面接触面积比常规平压块大了近两倍，锁紧时不会因为单点压强过大在铝制盘面上压出凹痕，反复调节角度后也不会出现定位台阶。横向靠山上的T型滑槽没有做通长开口，仅在滑块行程范围内做了铣槽处理，保留了型材两端的结构强度，推料时靠山受侧向推力不会出现端头翘曲。底部和台锯台面配合的导向条做了微倒角处理，插入台锯T型槽时不会刮蹭槽口的喷塑层，导向条侧面的紧定螺丝采用内嵌式设计，不会突出表面刮花台锯工作台面。角度指针的固定位特意做了长圆孔调节，装配时可以校准零位误差，不用靠垫铜皮或者锉修配合面来修正出厂的刻度偏差。适配磨床、砂光机作业时，只需更换对应厚度的导向条，就能卡在不同设备的工作台槽内，不用重新制作整套定位辅具。弧形刻度盘的边缘做了防滑滚花，戴劳保手套调节角度时也能轻松转动，不会出现打滑拧不动的情况。锁紧扳手的力臂长度经过反复调整，单手就能扳动锁紧，不用额外借助套筒加力，操作时不用离开料件就能完成角度锁定，减少料件移位的概率。
