微型USB插头结构设计三维模型

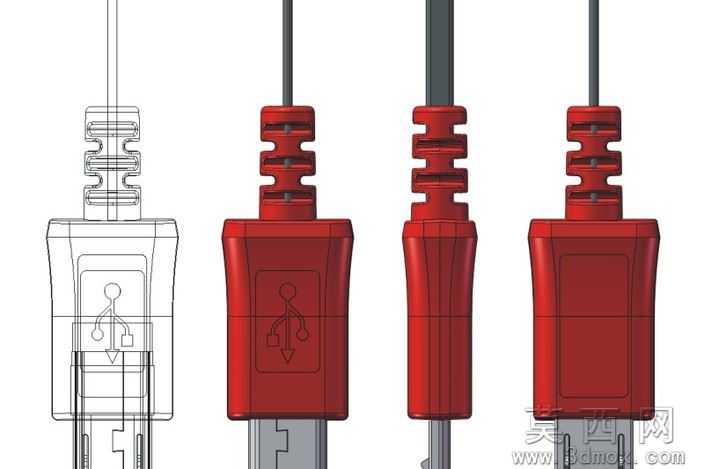

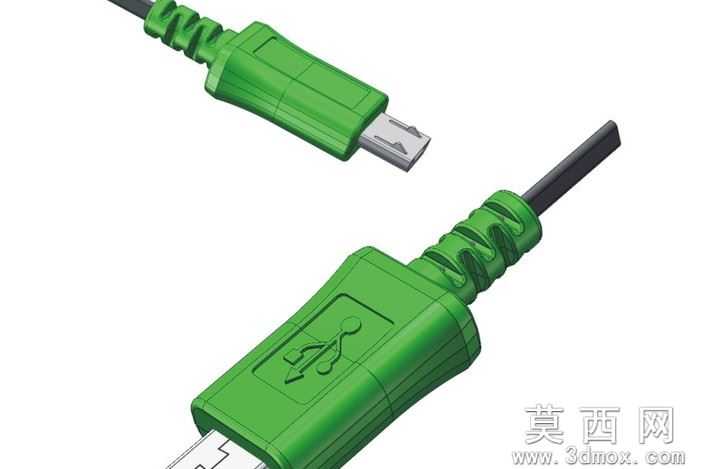

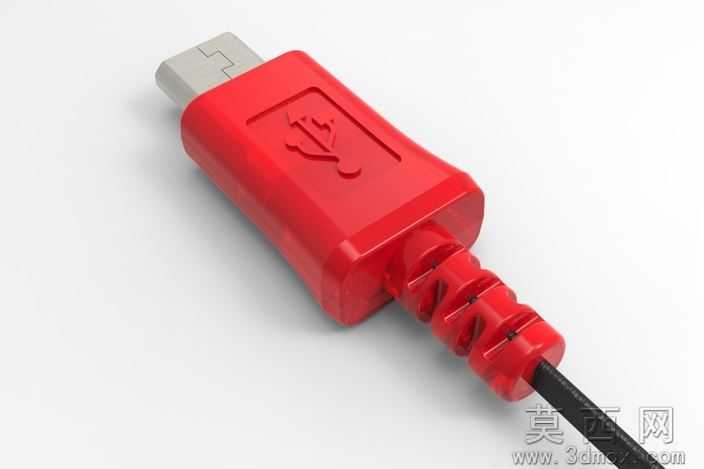

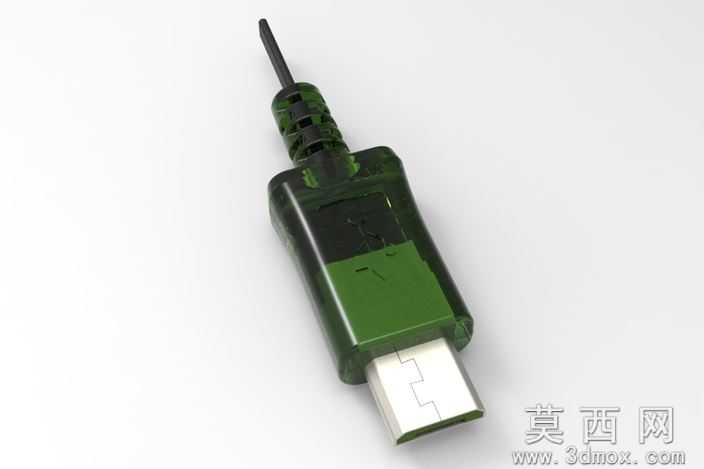

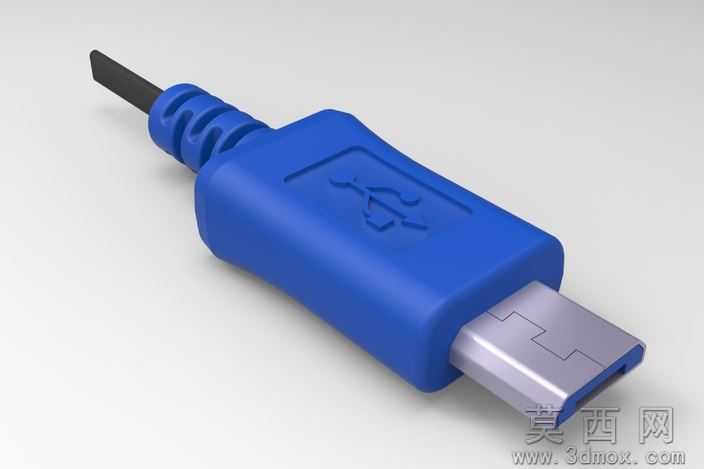

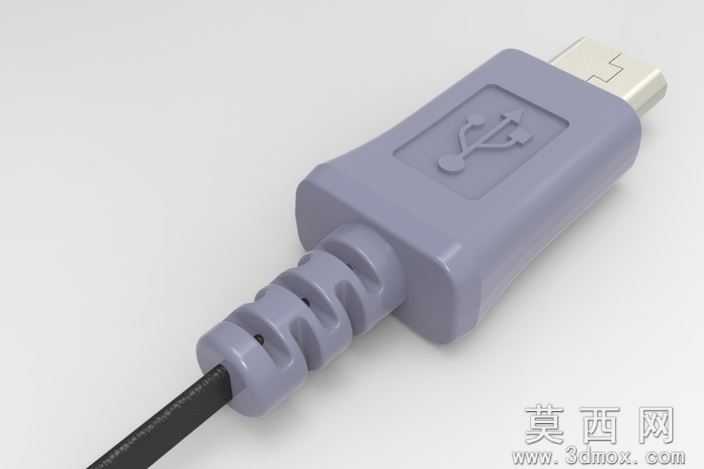

本模型为微型USB插头的完整三维结构设计，建模过程遵循消费电子连接器的实际生产工艺逻辑，首先通过草图绘制金属插片的轮廓基准，精准定位5个引脚的间距与触点位置，再通过拉伸、切除等基础特征构建金属端子的导电结构，随后逐步构建内部绝缘基座的卡位结构，确保金属端子装配后不会出现移位松脱，最后完成外部塑胶护套、尾部防弯折应力锥以及线缆衔接段的建模，每一处特征都对应实际量产零件的加工工序，无冗余无效特征。参数设计层面严格遵循Micro USB接口的通用行业规范，金属插片的外露长度、厚度、引脚间距完全匹配通用接口的插拔尺寸要求，尾部防弯折结构的锥度、防滑纹理的间距都经过人机交互维度的参数校核，塑胶护套的壁厚均匀控制在1.2mm，既满足注塑成型的工艺要求，也兼顾日常使用的抗摔抗挤压性能，整体装配公差预留0.1mm的装配间隙，完全符合实际产品的装配精度要求。渲染材质部分针对不同零件做了精准的材质区分，金属插片采用哑光镀镍金属材质，还原真实连接器金属端子的磨砂金属质感，外部塑胶护套采用亮面绿色硬质PVC材质，添加轻微的塑料反光与表面细微颗粒质感，尾部线缆采用黑色磨砂橡胶材质，防弯折应力锥位置做了半哑光的软胶质感区分，整体渲染效果贴近真实消费电子配件的视觉质感，可直接用于产品展示效果图制作。结构原理上完整还原了微型USB插头的装配逻辑，金属端子嵌入绝缘基座后通过卡扣结构固定，外部塑胶护套通过包胶工艺包裹绝缘基座与线缆衔接处，尾部的螺旋状防弯折结构通过增加局部形变冗余，避免线缆反复弯折出现线芯断裂，插片表面的定位卡点用于插入母座时的卡位固定，确保插拔过程中连接稳定不会出现松脱断电的问题。软件兼容层面，模型提供STEP/IGES等通用三维格式，可无缝兼容SolidWorks、UG、ProE、Catia等主流三维设计软件，导入后可直接进行特征编辑、工程图导出、装配干涉检查等操作，不会出现特征丢失、曲面破面等问题，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为消费电子连接器结构设计的教学案例，帮助初学者理解接插件的公差配合、注塑工艺要求、防呆结构设计逻辑，也可作为数码配件研发阶段的结构参考，用于衍生设计不同外观配色、不同线长的USB数据线产品，还可用于3D打印教学的模型素材，验证小型消费电子零件的打印精度与装配效果。
