方形安装法兰6.5英寸电声扬声器结构

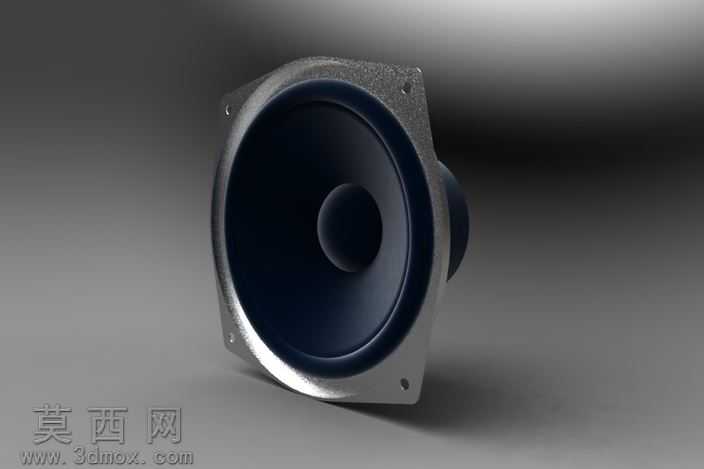

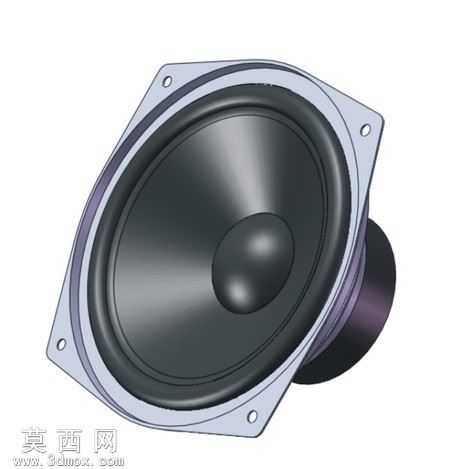

该作品为6.5英寸规格的动圈式扬声器三维建模成果，建模阶段以真实电声器件的工程尺寸为基准，首先搭建核心的方形安装法兰基准面，精准定位四个安装孔的孔位坐标、法兰边厚度与倒角参数，确保安装结构可直接匹配常规音箱的开孔安装需求。建模过程中依次构建折环、锥盆、定心支片、磁路组件的分层结构：锥盆部分采用平滑的曲面放样完成锥度造型，还原纸盆/复合盆的曲面弧度，中心防尘帽采用半球曲面建模，与锥盆中心做贴合约束，还原真实扬声器的防尘结构；折环部分采用环形曲面建模，做出符合声学顺性要求的波纹弧度，边缘与法兰安装边做平滑过渡衔接；磁路部分还原了T铁、华司、磁钢的同轴装配结构，各部件之间保留合理的装配间隙，还原磁隙的标准尺寸，同时对磁钢后端的倒角、接线端子的凸起结构做了细节还原，整体装配关系完全符合动圈扬声器的实际生产结构。材质渲染阶段，为方形安装法兰赋予哑光浅灰金属材质，模拟镀锌钢板的哑光金属质感，表面添加细微的颗粒纹理还原冲压件的真实表面状态；锥盆部分赋予深灰黑色半哑光复合材质，添加细微的纤维纹理还原振膜的材质质感，中心防尘帽做轻微的高光处理，模拟塑料防尘帽的表面光泽；折环部分赋予黑色橡胶材质，调整材质的粗糙度参数还原橡胶折环的哑光弹性质感；磁路组件的磁钢部分赋予黑色哑光烤漆材质，T铁与华司部分赋予镀锌金属材质，区分不同部件的材质差异。渲染时采用柔和的侧上方主光源，搭配底部补光弱化结构阴影，清晰展现各部件的曲面过渡与装配层次，同时对安装孔的沉头结构、法兰边的冲压圆角做了细节呈现，整体模型结构完整，各部件的比例协调，既还原了6.5英寸扬声器的外观特征，也完整复现了内部核心的装配结构，可用于音箱结构设计的装配验证、电声产品的外观展示、相关教学场景的结构演示使用。
