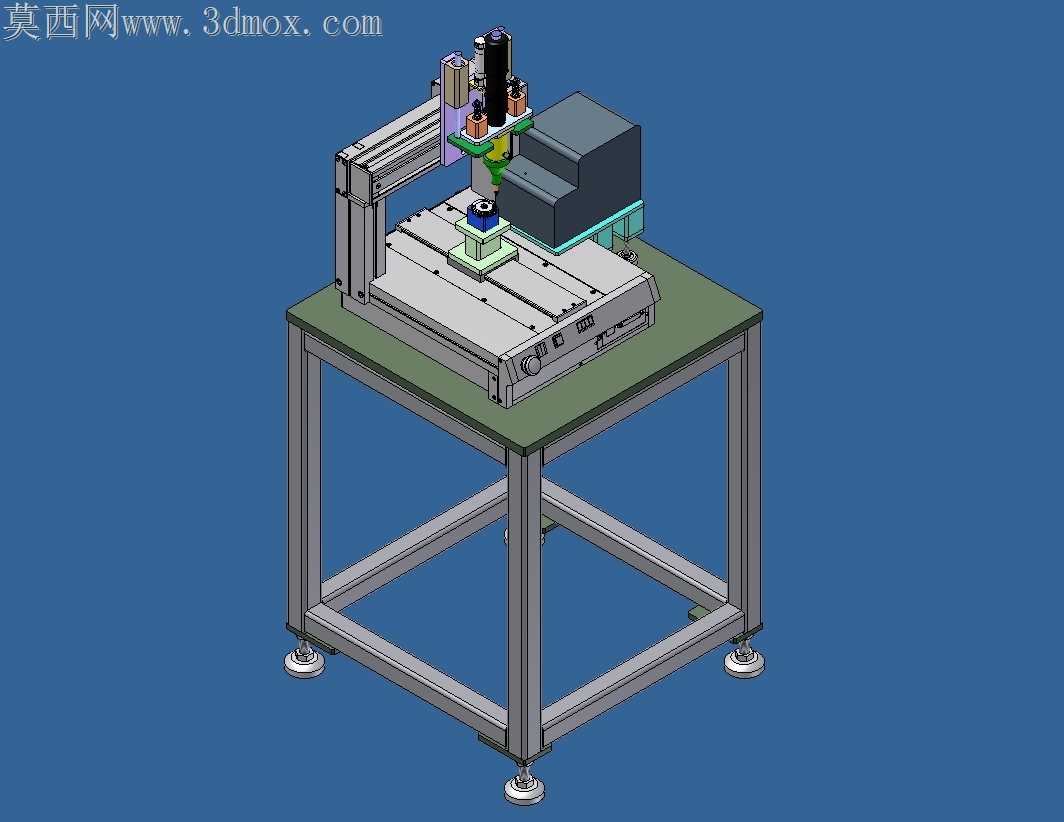

台式三轴联动螺丝锁附作业设备

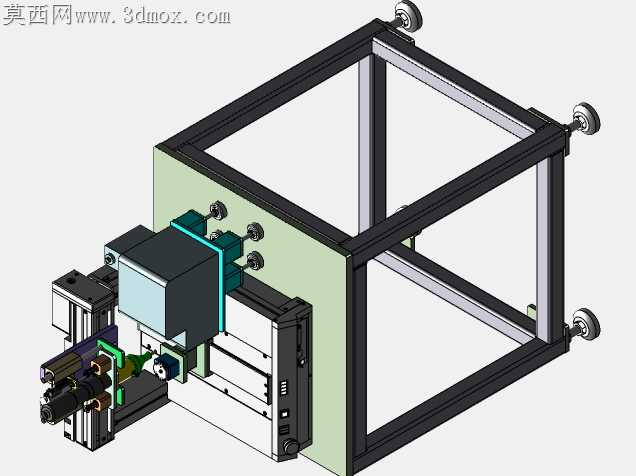

车间里手动锁附螺丝的工位常出现扭矩不均、浮牙歪牙的问题，工人长时间重复抬手作业还容易引发腕部劳损，这款锁附设备的结构设计刚好对准这些现场痛点做了适配。机架选用标准工业铝型材拼接，没有采用焊接框架，就是考虑到加工阶段型材切割精度更容易控制，拼接处的角件连接预留了0.02mm的装配公差，后期如果需要调整平台高度或者拓展侧边工位，不用重新铣削焊接面，松卸螺栓就能微调位置，比焊接机架的改造成本低六成以上。底部的可调脚杯不是随便选的通用件，每个脚杯的承重冗余做到了单脚承载整台设备1.2倍重量，车间地面哪怕有2mm以内的高低差，拧动脚杯就能把工作台面调至水平，避免X轴导轨长期倾斜运行出现滑块偏磨，提前堵死了导轨寿命骤减的隐患。三轴传动部分的布局没有把Z轴锁附头直接悬在Y轴滑台最外端，而是把Z轴安装座往X轴横梁中心偏移了15mm，抵消锁附时电批下压产生的倾覆力矩，滑台运行时不会因为单侧受力出现爬行抖动，锁附深度的重复精度能稳定控制在0.05mm以内。工件定位座做了快换设计，底座用定位销固定在Y轴滑台上，更换不同规格的产品时，只需要拔下定位销替换对应的仿形治具，不用重新校准Z轴的下压原点，换型时间能压缩到两分钟以内。电批固定座特意开了长条形调节槽，不同直径的电批只要更换锁紧抱箍就能装夹，不用重新加工安装板，适配车间里现有的三四款不同扭矩的电批，减少了额外的配件采购成本。走线的时候所有线缆都顺着铝型材的槽位布置，用线槽盖完全遮挡，不会像很多原型设备那样线缆悬在运动路径旁，避免滑台往复运动时磨破线缆外皮造成短路，拖链的弯曲半径选了线缆直径的8倍，长期往复弯折也不会出现线芯折断的问题。工作台面铺了防静电胶皮，边缘做了圆弧包边，工人取放工件的时候不会被金属锐边划伤，胶皮下方预留了接屑槽，锁附产生的少量螺丝碎屑不会掉落到导轨缝隙里，日常清理只需要抽出接屑槽倒净即可，不用拆开导轨护罩做深度清洁。
