潜伏牵引式AGV智能搬运小车结构设计

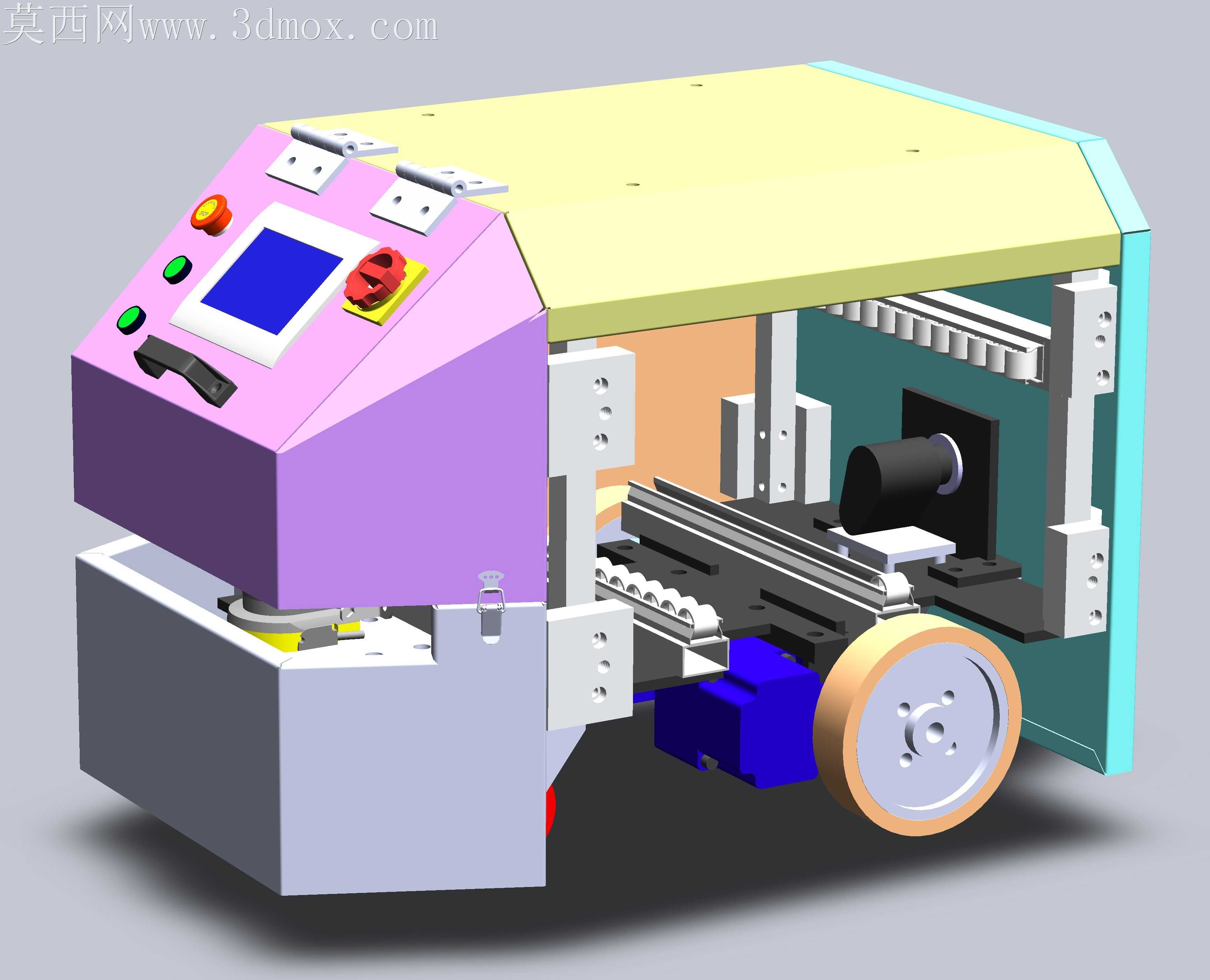

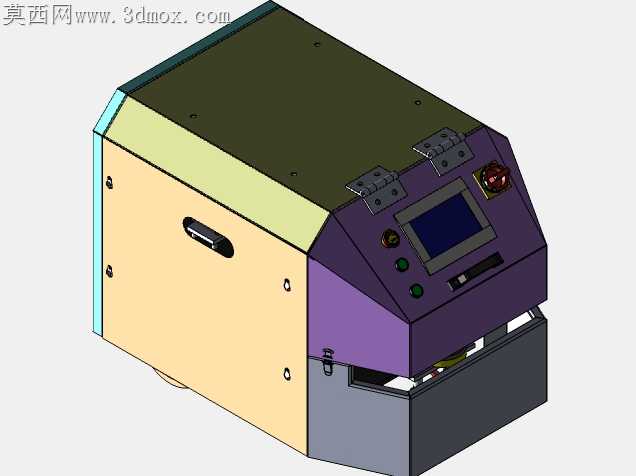

车间内窄通道物料转运场景里，潜伏式AGV的轮系布局直接决定过弯时的轮边磨损率与定位精度，这款牵引式AGV的底盘轮组采用差速驱动轮加辅助万向轮的排布，驱动轮安装座预留了0.2mm的轴向窜动间隙，避免地面不平整时驱动轮悬空丢转，同时轮座与底盘框架的连接位设计了腰型孔，装配时可微调两轮的平行度，抵消焊接机架带来的形位公差，防止行走时走偏啃轨。操控端的斜面操控面板做了15度的倾角设计，操作人员站在车旁无需弯腰就能触碰到急停按钮与触控屏，面板上的按钮排布遵循操作频次逻辑，急停键放在最易触碰的右上角，启动与复位键依次向侧边排布，按钮安装孔位做了沉台处理，装配时按钮面与面板表面齐平，避免搬运货物时剐蹭误触。车身侧围的护板采用快拆式卡扣连接，没有用外露螺丝，日常检修内部的电控模块与传动部件时，无需工具就能直接拆下护板，护板边缘做了翻边强化处理，1mm厚的冷轧钢板弯折后抗形变能力提升三倍，搬运过程中碰到周边货架也不会轻易凹陷变形。内部的电池仓设计了抽拉式导轨，更换电池时只需松开侧边的锁扣就能把电池组拉出，不用拆开整车框架，导轨末端做了限位挡块，防止抽拉时电池滑落砸伤操作人员。驱动轮的轮毂采用尼龙加玻纤材质，兼顾韧性与耐磨性，轮面包裹的聚氨酯胶层厚度设为8mm，既可以缓冲地面接缝带来的震动，保护内部的电控元件，也能增加与环氧地坪的摩擦力，起步与制动时不会打滑。车架内部的走线全部走预留的线槽，线槽与运动部件之间留足15mm的安全距离，避免行走时线缆被传动结构磨破，线槽接口处做了圆角处理，穿线时不会刮破线缆外皮。前部的牵引销采用升降式结构，销体与安装孔的配合公差选H7/g6，升降时无卡滞，牵引工位的定位面做了淬火处理，长期挂接料架牵引也不会出现磨损凹陷，保证牵引对接的重复定位精度。
