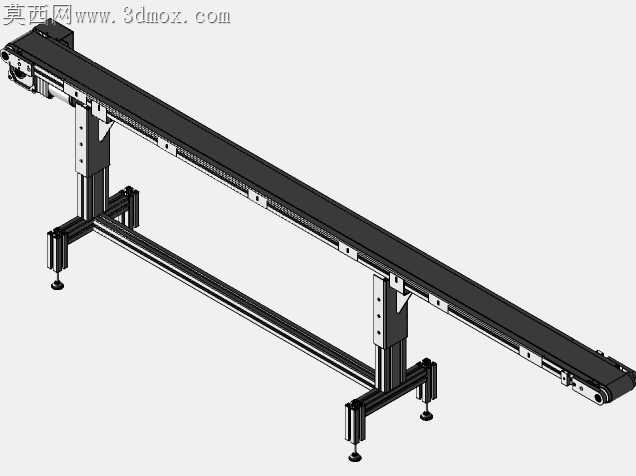

长距窄幅可调支撑工业带式输送结构

车间窄工位的轻型物料输送，常遇到机架刚性不足、输送面水平度难调、皮带跑偏难修正的问题，这款输送结构的设计刚好戳中这些现场痛点。支撑脚采用铝型材拼接的H型底架，搭配带橡胶减震垫的可调脚杯，单脚调节行程覆盖20mm范围，哪怕地面存在3°以内的倾斜，不用额外垫塞垫片就能把整条输送面调至水平，避免物料在输送过程中向单侧滑移。机架主梁选用标准工业铝型材，侧面预留的T型槽不用额外打孔攻丝，光电传感器、挡料机构、导向条都能直接通过T型螺栓锁紧固定，后期改线调整工位时，不用焊接不用重新钻铣孔位，拆装调整的时间能缩短六成以上。主动辊筒端采用张紧座内嵌式设计，张紧螺栓藏在铝型材槽内，不会像外凸张紧结构那样容易积灰卡料，调节皮带张紧度时只需要拧动两端的内六角螺栓，就能同步调整辊筒平行度，从根源上减少皮带长期运行跑偏的概率。皮带选用90mm宽的黑色PVC轻型带，表面做了细微防滑纹理，输送25kg以内的盒装、袋装轻型物料时，不会出现打滑丢转的情况，130mm/s的运行速度刚好匹配人工上下料的操作节奏，不会因为速度过快导致物料冲落，也不会因为速度过慢拖慢工位节拍。中间段的支撑横梁每隔500mm设置一处，托住皮带回程段与承载段，避免长距离输送时皮带下垂剐蹭机架，支撑横梁与铝型材主梁的连接采用角件锁紧，装配时不需要复杂工装，单人就能完成整机组装，连接位置的公差控制在0.2mm以内，不会出现横梁错位剐蹭皮带的问题。两端的辊筒都做了两端轴承位的同轴度校准，径向跳动控制在0.1mm以内，高速运行时不会出现皮带抖动异响，机架表面没有外凸的尖锐边角，所有型材端面都加装了塑料端盖，避免车间操作人员剐蹭受伤。这款输送结构没有冗余的复杂设计，所有连接位置都采用标准件装配，后期维护更换易损件时，不需要定制特殊配件，直接采购标准工业件就能替换，完全适配电子装配、包装分拣、小型零件加工的窄工位输送需求，哪怕是临时搭建的产线，也能快速组装投入使用。
