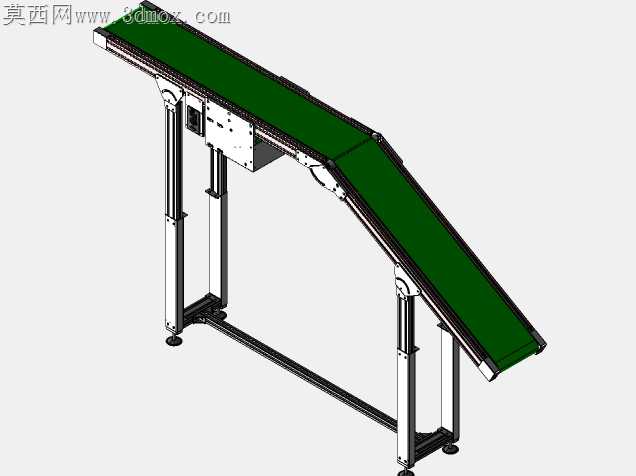

可配置弯折角度的斜角皮带输送装置

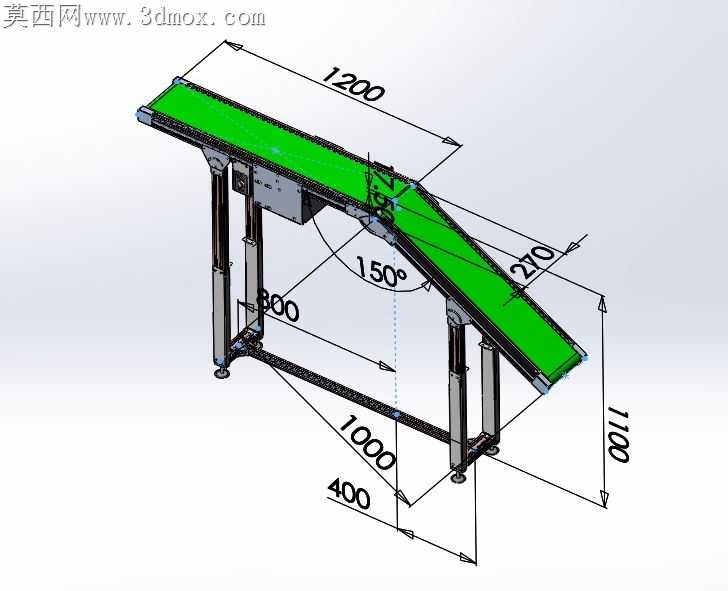

车间里常规直段皮带机遇到高低工位衔接时，往往需要多台设备拼接，接缝处容易卡料、掉料，还会占用额外的安装空间，这款斜角输送装置正是针对这类现场痛点做的结构优化。弯折段的150度夹角没有采用生硬的直角转接，而是顺着皮带运行轨迹做了平滑过渡，避免物料在转角处因为惯性冲击出现弹跳、偏移，哪怕是输送表面光滑的小型塑料件、冲压边角料，也能顺着皮带平稳滑落到低位接料点。支撑腿没有做成固定死的焊接结构，每根支腿都预留了高度调节余量，现场安装时不用额外切割支腿找平，哪怕地面存在几毫米的高低差，拧动底部脚杯就能快速调平机架，避免皮带因为机架倾斜出现跑偏蹭边的问题。两段输送段的衔接处特意做了窄间隙托板设计，托板表面打磨到Ra1.6的粗糙度，不会刮伤皮带背面，也不会让细小颗粒卡进皮带和机架的缝隙里，日常清理时只需要掀开侧边的防尘盖板就能扫出积料，不用拆解整条皮带。机架的型材连接位没有采用外露的突出螺栓，所有紧固件都藏在型材槽内，避免运行过程中工人衣物、搬运的工件勾挂到螺栓头造成安全隐患。皮带张紧结构做在低位段的尾部滚筒处，调节螺栓藏在端盖内部，不会因为车间里的粉尘、碎屑卡进螺纹导致张紧调节失效，日常维护时不用清理积灰就能轻松调整皮带张紧度，不会出现皮带打滑丢转的情况。高位段的水平段长度留足了人工上料或者接驳上游设备的操作空间，不会因为上料位置太靠近转角导致物料还没放稳就滑下去，低位段的出料高度也适配常见的周转箱、接料斗高度，不用额外垫高接料容器就能让物料准确落入。整个机架的重心落在四支脚围成的矩形区域中心，哪怕皮带满负载运行，也不会出现机架晃动、侧翻的问题，支脚之间的横撑位置特意避开了工人日常巡检的站立区域，不会磕碰到巡检人员的脚踝。
