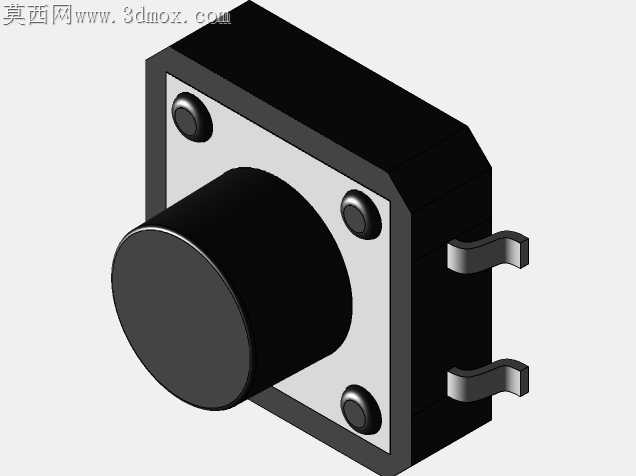

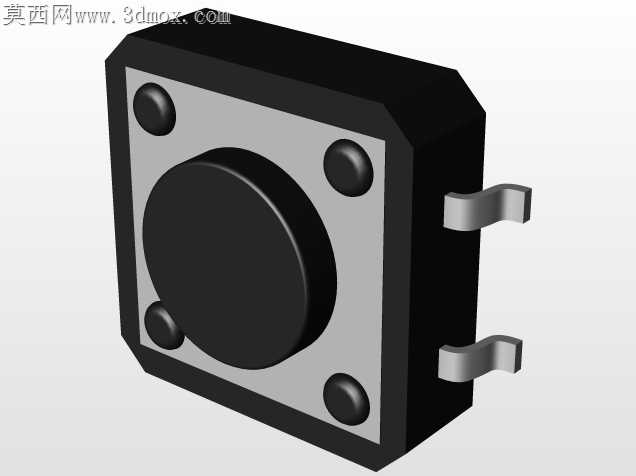

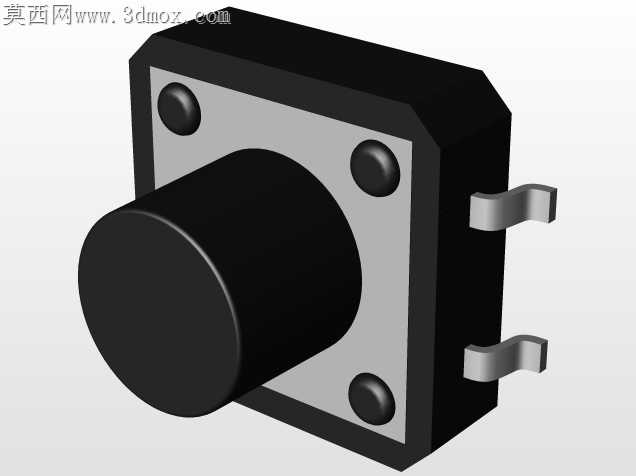

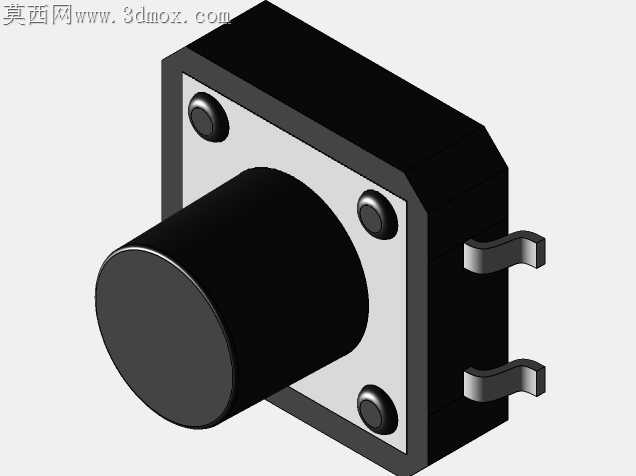

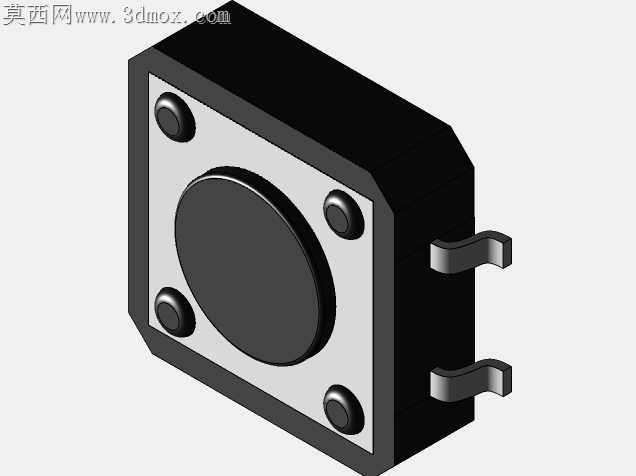

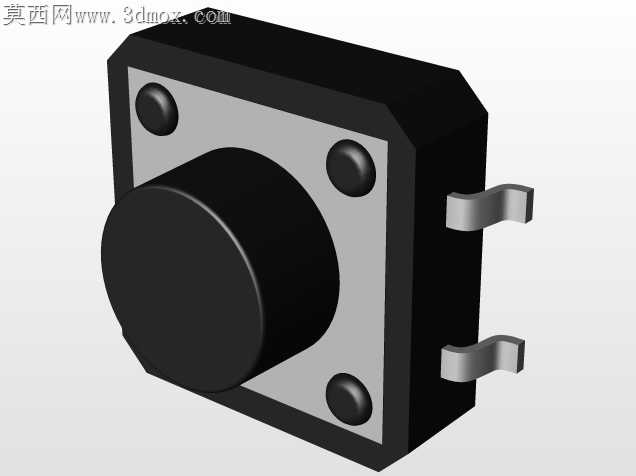

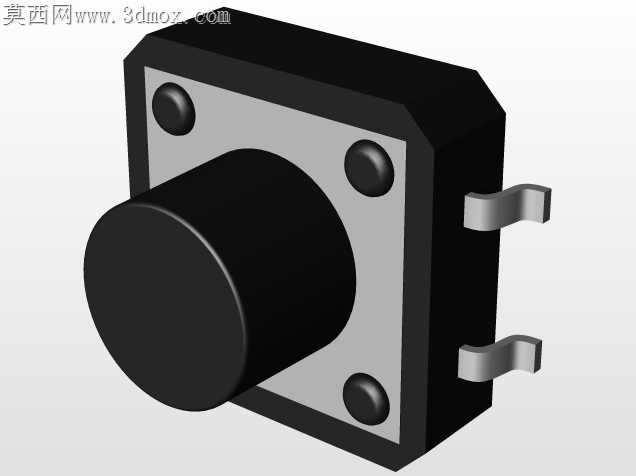

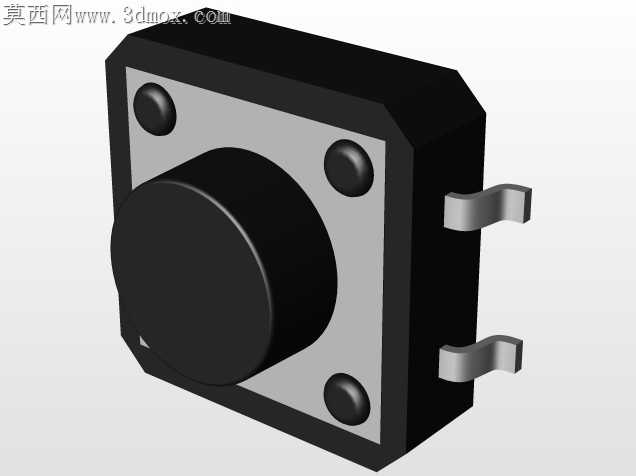

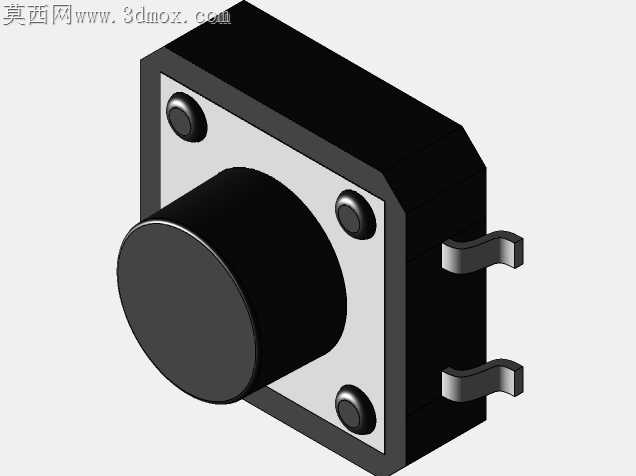

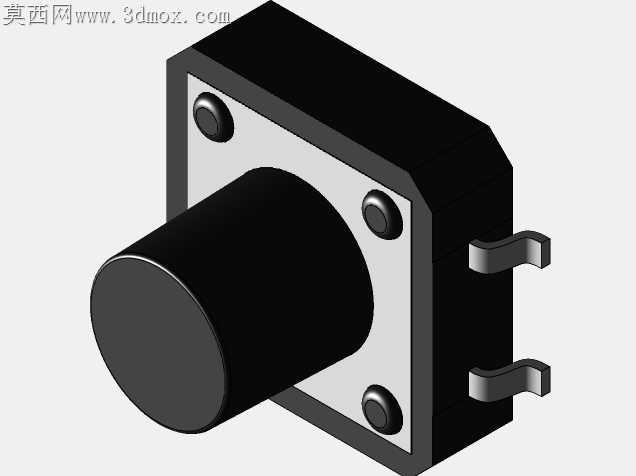

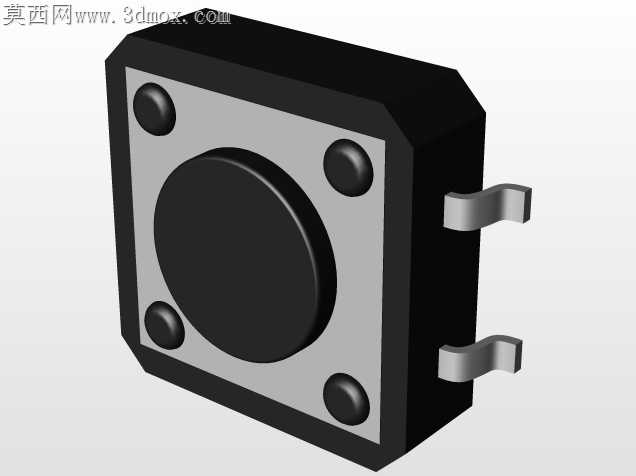

12mm系列贴片式轻触按键结构设计

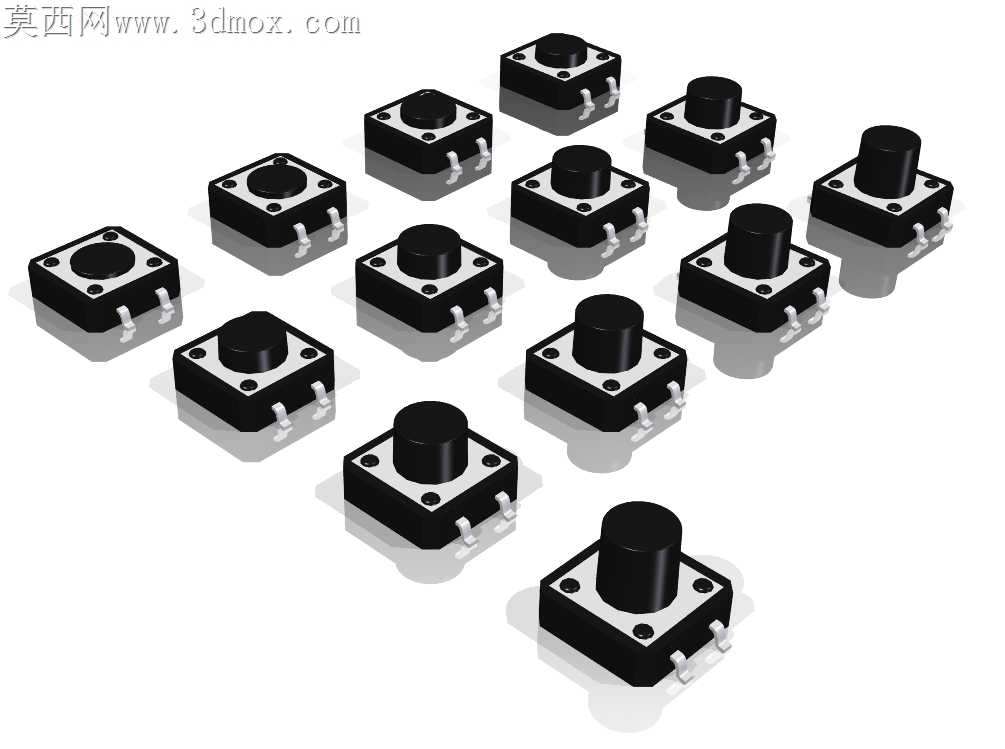

贴片轻触开关在SMT回流焊工序中，常出现塑基座受热变形导致引脚共面度超差、按键卡滞的问题，这组12mm规格的按键结构在设计阶段就针对这类加工痛点做了针对性调整。不同高度规格的按键共用同一套基座安装孔位与引脚焊盘尺寸，从4.3mm到10mm的按键行程段做了统一的同轴度公差约束，避免不同高度按键在PCB贴装时出现钢网开孔不通用、吸嘴取料偏移的问题。引脚与塑基的嵌合位置做了倒扣式防脱结构，焊盘焊接区域做了0.1mm的微凸台处理，回流焊时焊锡能顺着凸台均匀铺展，不会顺着引脚缝隙渗到按键内部的弹片接触区，杜绝长期使用后接触电阻飘升的隐患。按键帽与塑基的配合间隙控制在0.05mm到0.08mm之间，既不会因为间隙过小在温变环境下出现热胀卡键，也不会因为间隙过大进灰导致按压手感发涩。内部弹片的接触点位做了微弧面处理，每次按压时接触点会有微小的滑移量，能磨掉接触表面的氧化层，在低电压小电流的信号回路里也能保持稳定的导通性能，不会出现偶发的信号丢脉冲问题。不同高度的按键按压行程统一保持在0.25mm±0.05mm，按压力度统一设置在160gf±20gf，同一块PCB上混用不同高度按键时，操作者的按压手感不会出现明显差异，不会因为力度差导致误触或者按不动的情况。基座底部做了0.2mm的定位凸点，贴装时能刚好卡进PCB对应的定位孔里，过回流焊时不会因为焊锡熔化的张力导致元件偏移，焊后引脚的偏移量能控制在0.1mm以内，满足高精度SMT产线的贴装精度要求。按键帽的顶部做了细微的磨砂纹理处理，既不会因为表面太光滑沾留指纹，也能在自动化设备的操作面板上给操作者明确的触觉反馈，戴薄手套操作时也能清晰感知到按键的触发反馈。塑基材料选用耐高温的LCP材质，能承受260摄氏度的回流焊高温持续10秒不变形，引脚采用镀锡铜基材，焊接后的结合强度能承受5N以上的垂直拉力，不会出现日常使用中引脚脱焊的问题。
