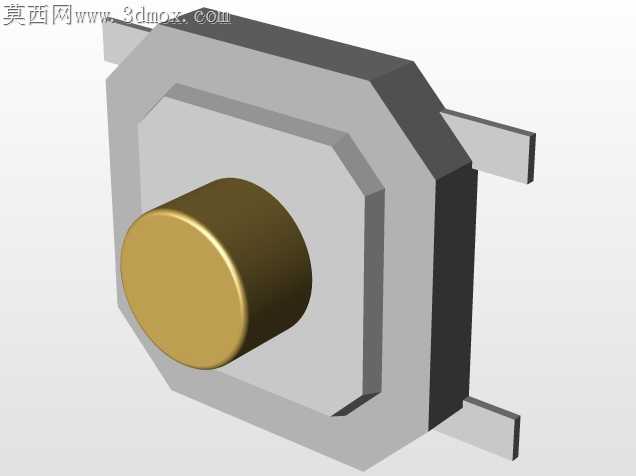

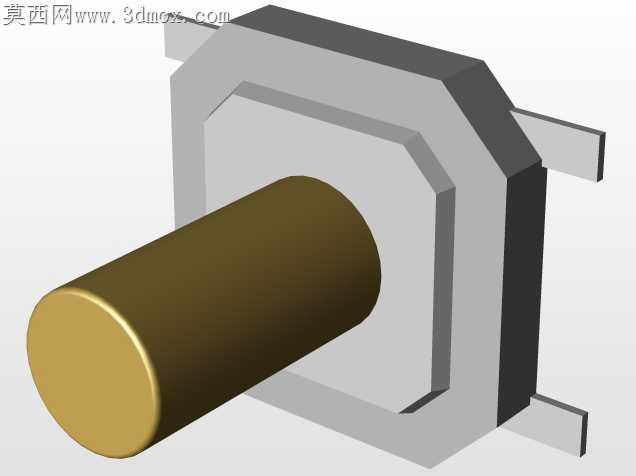

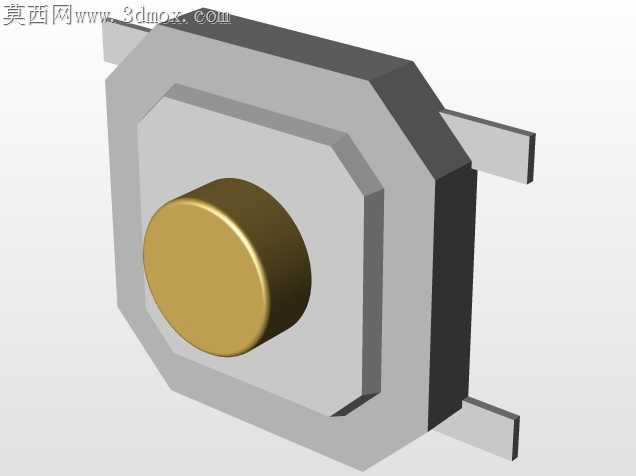

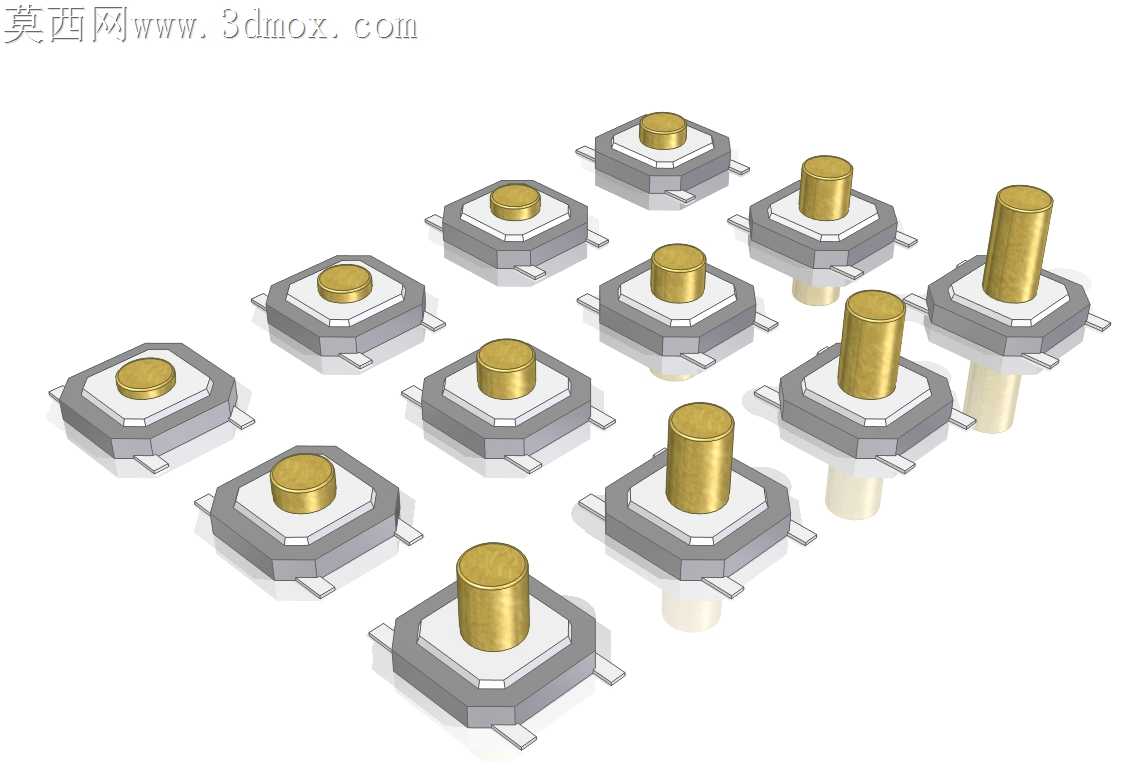

5mm系列贴片式轻触按键结构设计

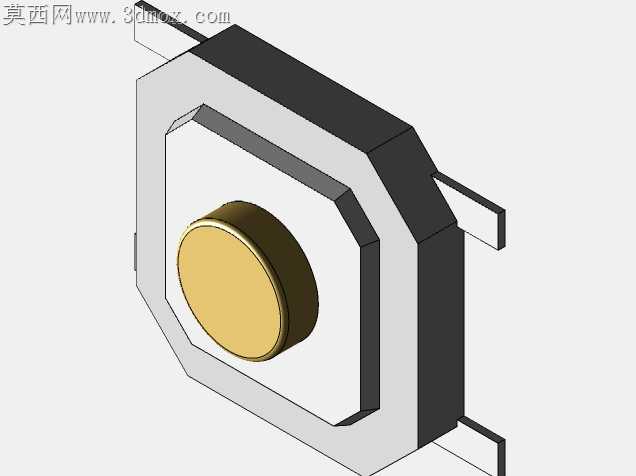

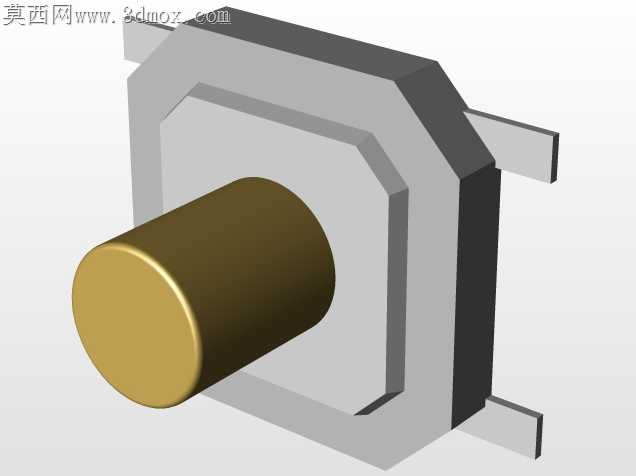

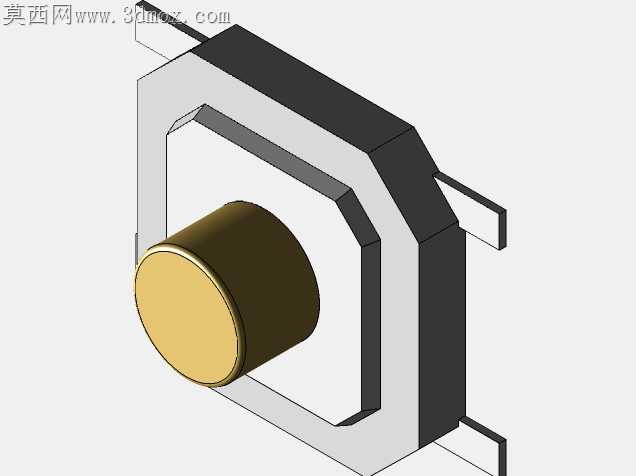

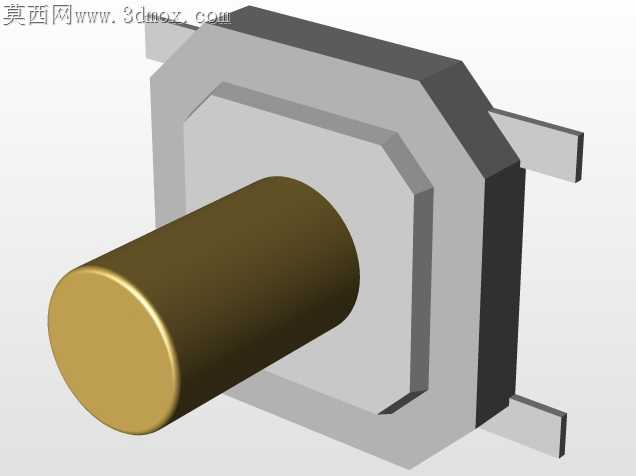

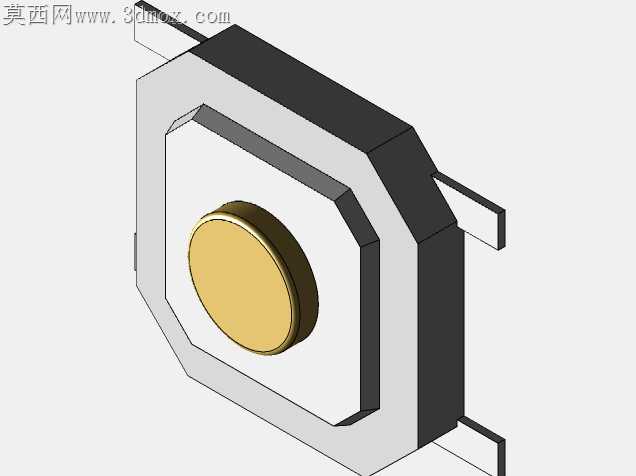

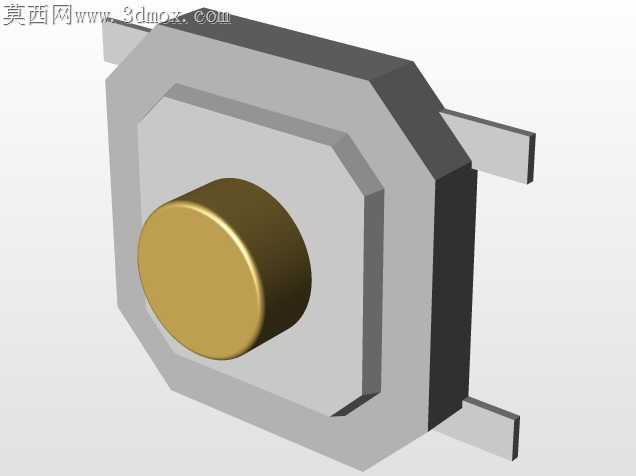

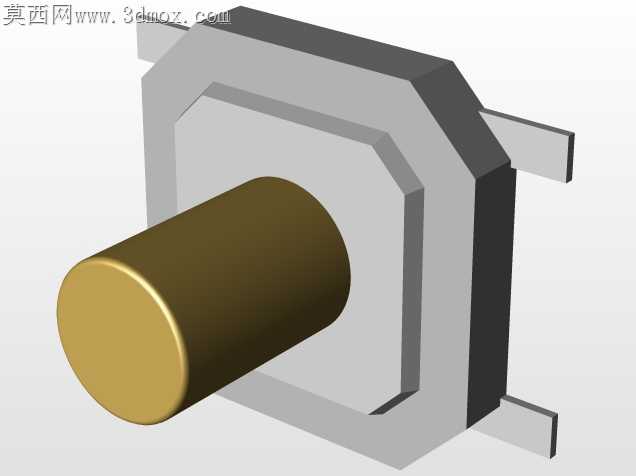

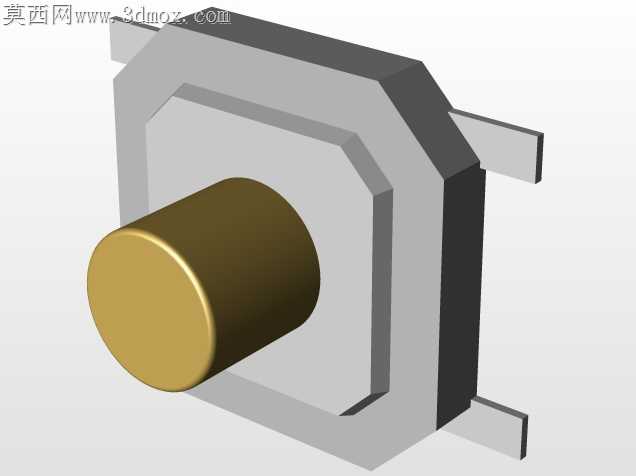

贴片轻触开关在SMT回流焊工序中，常出现塑封基座受热变形导致引脚共面度超差、按键卡滞的问题，这套5mm规格的开关结构在基座与金属弹片的配合间隙上做了针对性调整。基座四角的定位凸台高度做了0.08mm的下沉处理，既避开了焊盘锡膏印刷的厚度公差带，也能在贴装时给视觉定位系统提供清晰的识别特征，不会因焊膏漫反射干扰取件坐标。金属按键帽的侧壁做了微锥度设计，锥度控制在1.2°，按压过程中不会和基座导向孔产生干摩擦，长期循环按压后也不会出现侧壁磨屑堆积导致的手感发涩问题。不同高度的按键柱采用统一的基座安装接口，同系列不同行程规格的开关可以共用一套SMT贴装吸嘴，换产时不需要调整吸嘴尺寸参数，也不用重新做贴装程序的坐标校准。引脚的弯折处做了圆弧过渡处理，避免回流焊热应力集中导致的引脚虚焊、脱焊问题，焊盘接触区域做了镀镍层加厚处理，耐盐雾性能可以满足消费类电子产品的常规使用环境要求。弹片的预压行程做了分段匹配，矮款按键的预压行程控制在0.15mm，高款加长按键柱的预压行程调整到0.22mm，不管按键柱高度如何变化，触发压力都能稳定维持在160gf±20gf的区间内，不会出现同系列开关手感差异过大的问题。基座底部做了十字形的排气槽，回流焊过程中基座和PCB之间的空气可以顺着排气槽排出，不会因为空气受热膨胀把开关顶起导致偏移。导向孔内壁做了0.02mm的储油微槽，装配时涂抹的微量阻尼硅脂可以储存在槽内，长期使用不会因为硅脂流失导致按键回位卡顿。金属帽和按键柱的配合采用过盈压装，过盈量控制在0.03mm，压装后不会出现松脱，也不会因为过盈量太大导致塑基开裂。这套结构可以直接适配常规的SMT生产流程，不需要额外增加治具或者特殊工序，能有效降低批量生产时的不良率。
