TP4056锂电池充电模块板卡结构设计

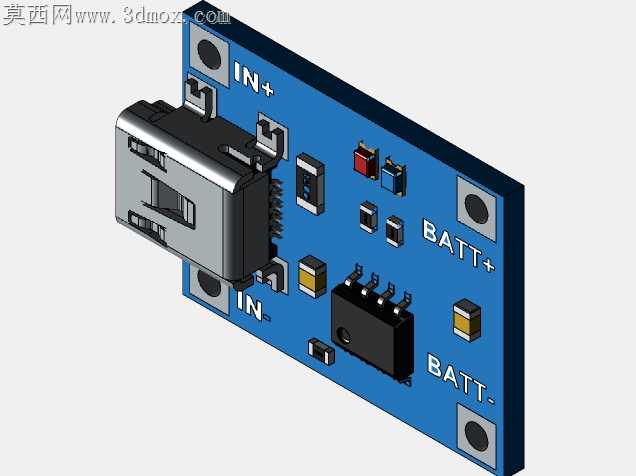

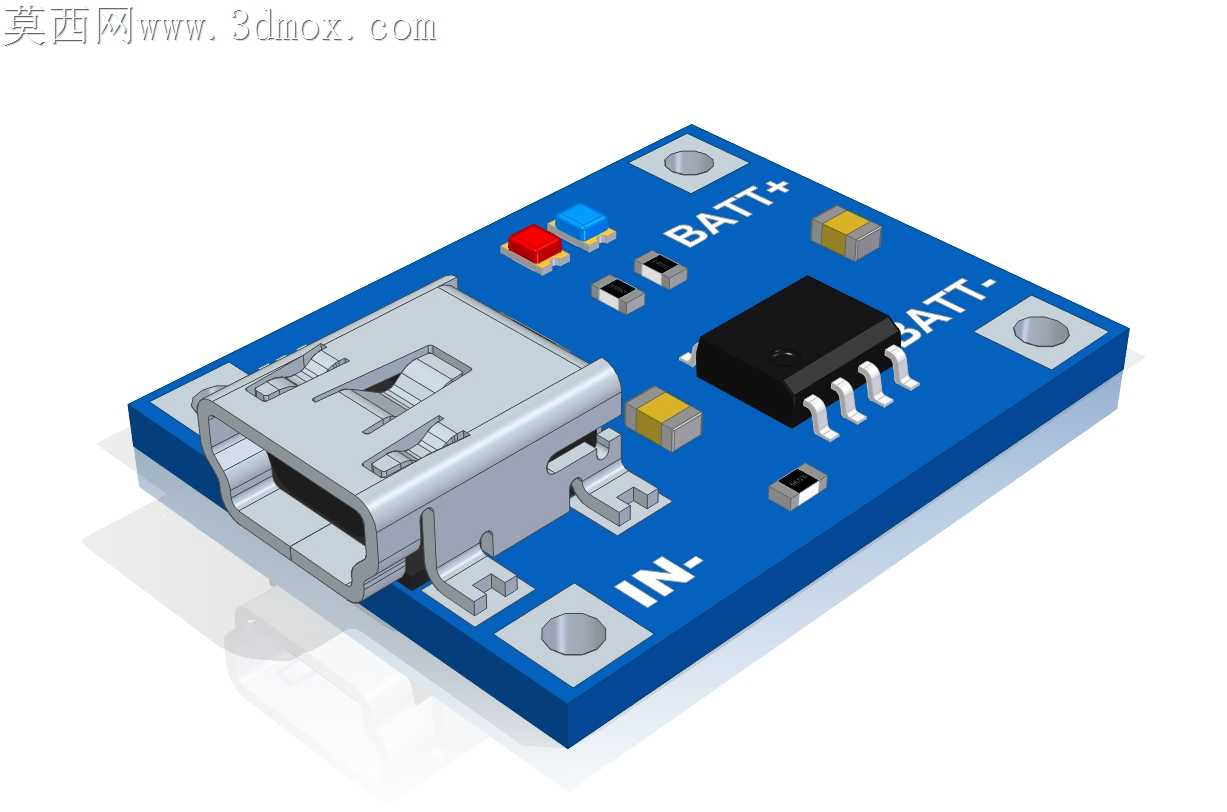

小功率锂电充电板量产时最容易踩的坑，集中在接口焊盘脱落、功率芯片散热不足、板边定位孔公差偏移这三类问题上，这款TP4056充电模块的板卡结构，刚好把这些量产端的隐患做了针对性的细节调整。Mini USB接口的金属外壳固定脚，没有采用常规的单排焊盘设计，额外在接口两侧延伸出0.8mm宽的接地焊爪，直接嵌入PCB表层的露铜区域，过波峰焊时焊锡会顺着焊爪爬满接口金属外壳与板身的衔接缝隙，哪怕用户日常插拔充电线时施加侧向掰动的力，也不会出现接口连根拔起的失效问题，毕竟消费类小充电板的售后故障里，七成以上都是USB接口脱焊导致的。板上的TP4056充电芯片位置，特意在芯片正下方的PCB区域预留了整面的散热露铜区，没有覆盖阻焊油，芯片贴片完成后底部的散热焊盘会直接和PCB铜箔接触，把充电时1A电流产生的热量快速传导到整板铺铜上，不会出现芯片局部过热触发过温保护、充电电流自动掉档的问题，要知道常规同参数充电板为了省制版成本，经常砍掉芯片下方的散热铜皮，夏天满负载充电时芯片表面温度能飙到80度以上，不仅充电效率骤降，还会加速周边电容的老化速度。板边的两个定位安装孔，孔位边缘特意做了0.3mm的非金属化环设计，没有让孔壁带铜，安装时穿过的铜柱螺丝不会和板内的电源铺铜形成短路，孔位的公差控制在±0.05mm范围内，刚好匹配通用塑料外壳的定位柱尺寸，不会出现装壳时孔位对不上、需要强行掰板的问题。板上的丝印标识也做了适配加工的调整，BATT+、BATT-、IN-的标识字符距离焊盘边缘保持了0.4mm的间距，不会因为丝印偏移盖住焊盘导致上锡不良，字符高度选了1.2mm的规格，既不会因为字符太小看不清接线定义，也不会因为字符过大挤占板上的走线空间。贴片元件的排布特意顺着波峰焊的过炉方向做了对齐，阻容元件的长轴和过炉方向平行，不会出现过炉时元件被熔融焊锡推歪、立碑的焊接缺陷，USB接口和充电芯片这类大尺寸元件放在板卡的进炉端，小尺寸的阻容件放在出炉端，焊接时的温度梯度更均匀，不同大小元件的焊锡凝固时间差更小，虚焊的概率能压到千分之三以内。板卡的四个边角做了R0.5mm的圆角处理，不会像直角板边那样在分板时产生玻纤毛刺，组装时也不会刮伤外壳内壁或者划伤操作人员的手指，这些细节不会出现在原理图纸上，但恰恰是决定一款充电板能不能稳定量产、售后率能不能压到合格线内的关键。
