TP4056锂电池充电保护模块结构设计

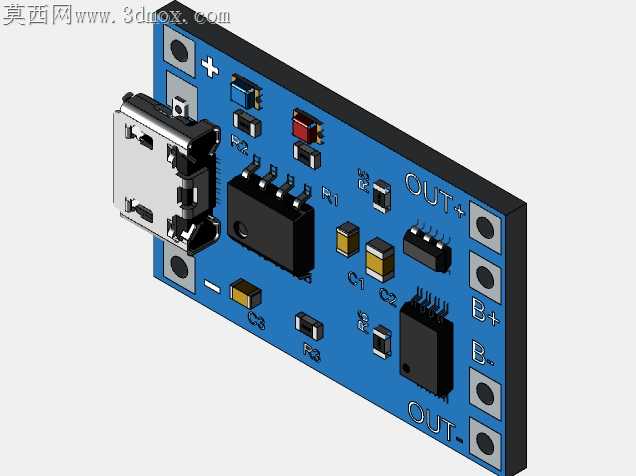

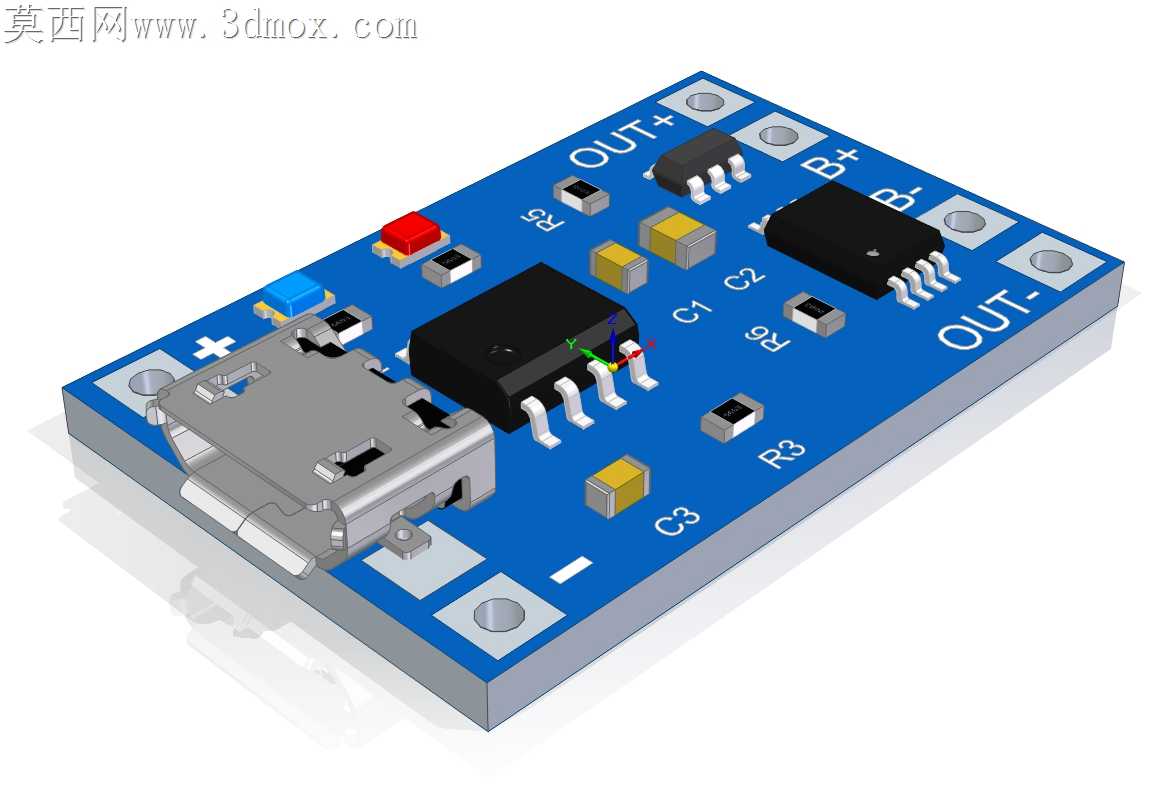

消费类电子小批量试产环节，TP4056充电板的贴片良率一直是加工厂头疼的问题——不少开源设计的焊盘间距留量不足，Micro USB座的固定脚与周边0805电容的安全间隙不到0.2mm，钢网开孔稍偏就会连锡短路，返修时热风枪温度稍高还会烤化USB座的塑料定位柱，直接导致接口歪斜报废。这块板的布局特意把USB座的两个固定焊盘向外挪了0.3mm，周边阻焊层做了0.15mm的外扩隔离，连锡风险能降六成以上。板边四个安装孔的位置避开了所有表层走线，孔周做了2mm的露铜禁布区，打M2铜柱的时候不会磨破线皮造成短路，哪怕是新手用电动螺丝刀拧螺丝，也不用担心钻破内层线路。

板上的功率走线做了不同宽度的区分，B+到TP4056输入脚的走线加宽到1.2mm，OUT+输出端的走线走了1.5mm的加宽处理，过孔特意打在元件焊盘的侧方而非正下方，过波峰焊的时候不会因为焊锡从过孔渗到背面造成虚焊。三个贴片电容的摆放位置顺着过炉方向排布，不会出现立碑现象，红色轻触开关的定位柱孔做了0.1mm的公差余量，插件的时候不用硬压就能卡进板孔，开关引脚的焊盘做了拉长处理，手工补焊的时候上锡更顺畅。

充电管理芯片与保护芯片的散热焊盘没有直接打过孔，而是在焊盘周边打了四个0.3mm的散热过孔连到背面铺铜，既避免了焊锡流失导致的芯片虚焊，又能把充电时的热量快速导到背面铜皮散掉，1A充电工况下芯片表面温度能比常规设计低4-5℃，不会出现高温降流的问题。USB接口的金属外壳焊盘做了半孔设计，焊接后外壳与板边的接地铜皮牢牢贴合，插拔数据线的时候不会把整个USB座扯下来，反复插拔的寿命能提升三倍以上。

板上的丝印标识特意避开了所有焊盘位置，正负极标识做了加大处理，哪怕是手工焊接的爱好者也不会接反电池线，元件位号的丝印放在元件侧方，焊接完所有元件后依然能看清位号，后期维修排查元件不用翻原理图。R3电阻的位置留了足够的调试空间，需要调整充电电流的时候，不用拆周边电容就能直接焊下电阻更换阻值，适配不同容量的锂电池充电需求。
