带过滤组件与压力表的黄铜减压阀

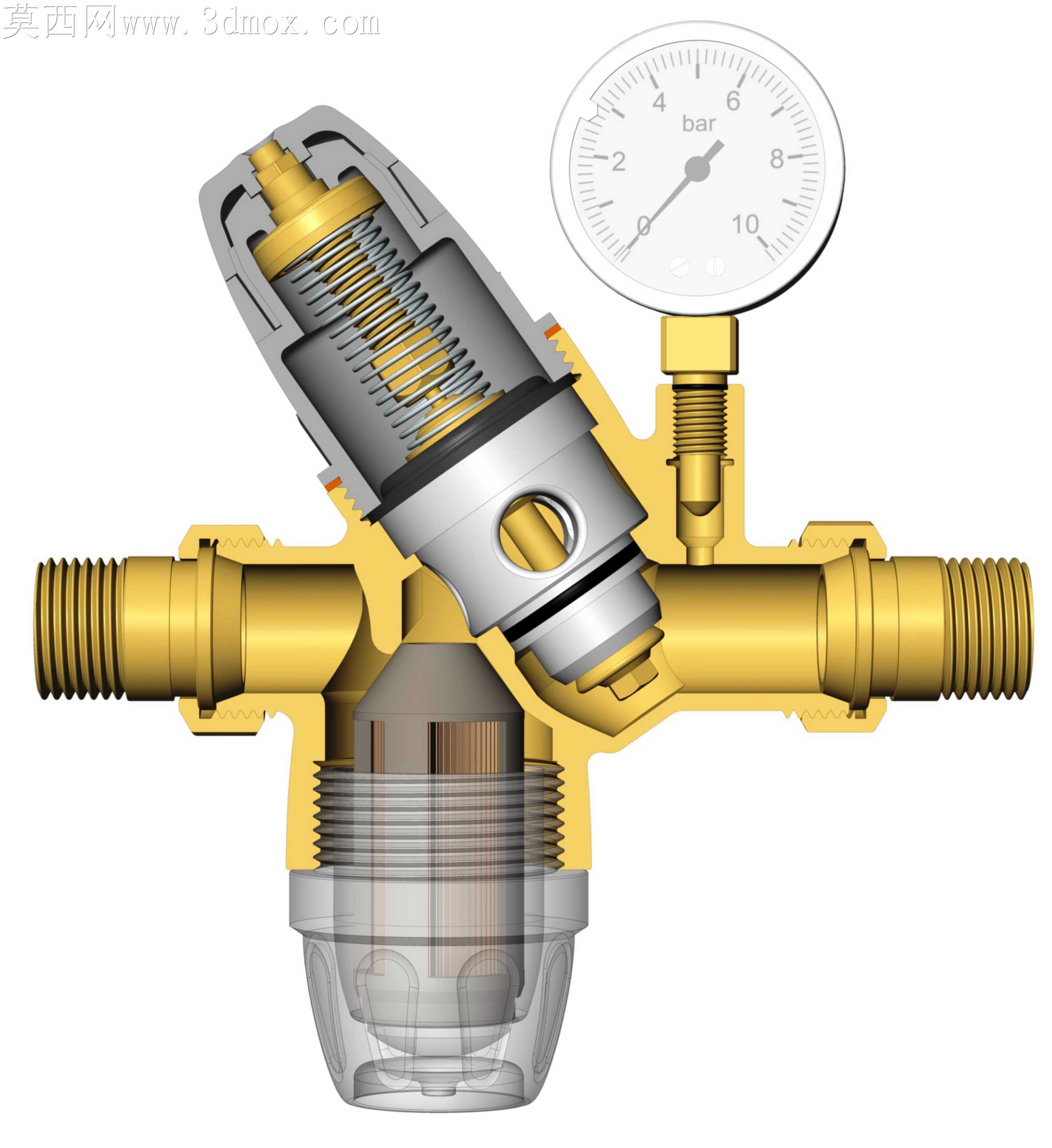

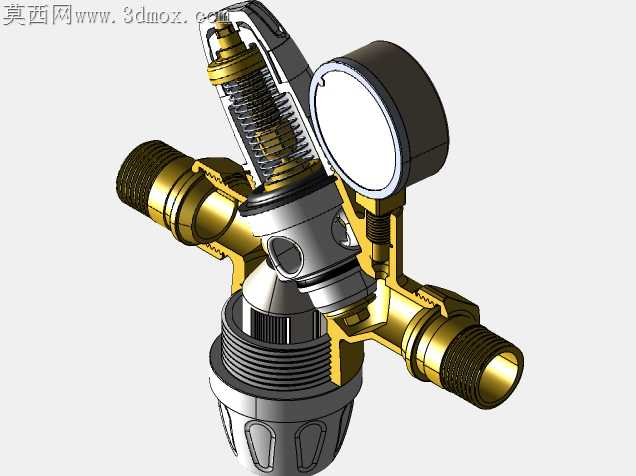

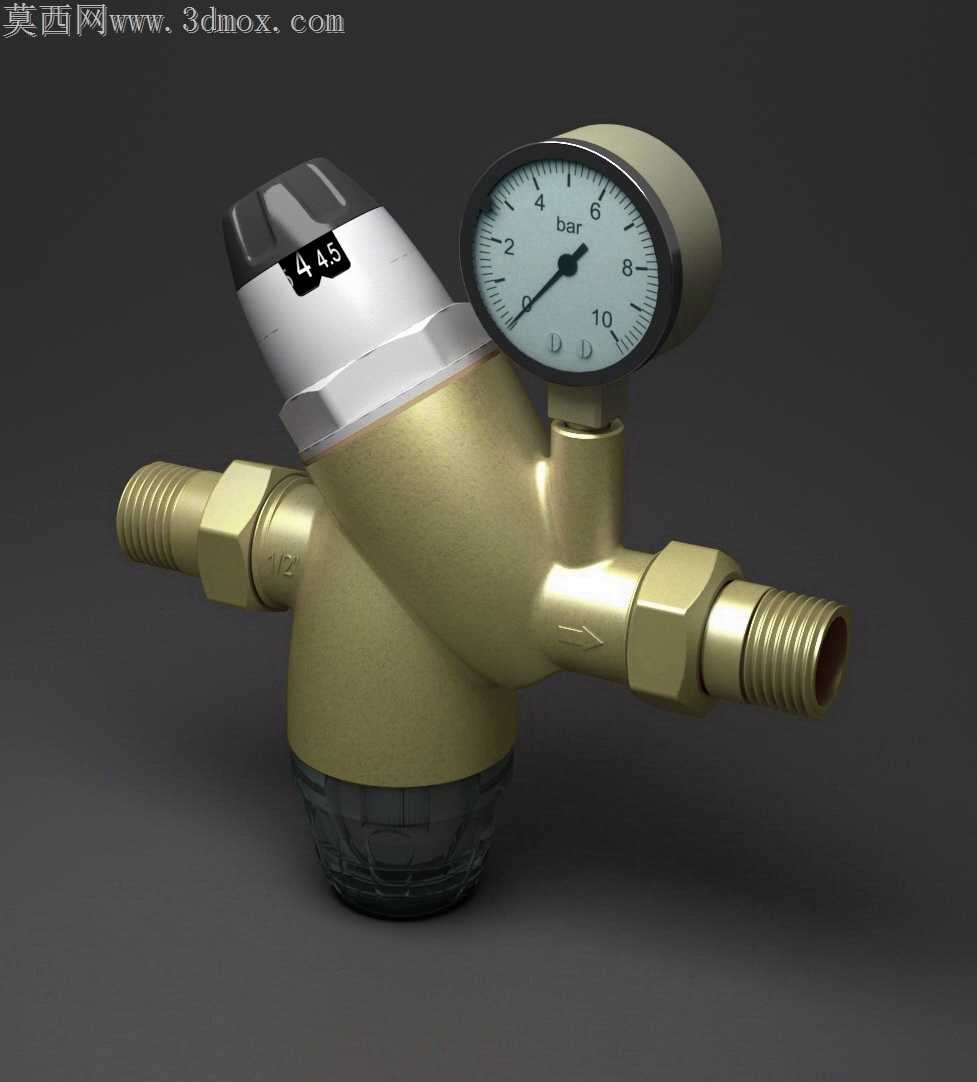

民用供水支路的调压工况里，最容易被忽略的隐患是进水端的焊渣、生料带碎屑卡滞调压阀芯，常规减压阀未集成前置过滤结构时，往往使用三到六个月就会出现调压失准、阀口滴漏的问题，这款带过滤与压力表的减压阀，在结构设计阶段就把前置过滤腔直接做进了阀体的进水侧流道，没有额外增加外接过滤件的接头数量，从根源上减少了管路渗漏的潜在节点。阀体采用锻压黄铜成型，流道的转折处没有做生硬的直角过渡，顺着流体走向做了渐变的圆弧曲面，既降低了水流经过时的压损，也避免了杂质在直角处沉积卡滞的问题，调压旋钮的刻度标识直接模压在旋钮端面上，不会因为长期触碰摩擦出现刻度磨损模糊的情况，调压时的阻尼感经过调校，旋转时不会出现松垮的空程，也不会因为阻尼过大导致调压费力。压力表的连接座和阀体采用一体锻造成型，没有采用后期焊接的连接方式，避免了焊接位置长期受水压冲击出现砂眼渗漏的问题，压力表的量程选择匹配民用供水的常规压力区间，刻度盘的数值标识清晰，站在管路旁就能直观读取出口端的实时压力，不用额外外接测压接头。进出水端的接头采用活接结构，安装时不用强行扭转阀体找正角度，只需要把活接螺母对准管路螺纹拧紧即可，能避免阀体安装时受扭转应力导致的密封面错位。底部的过滤腔端盖采用防滑的多棱结构，不用专用工具就能徒手拧开清理滤网，端盖的密封槽深度经过反复校核，装入常规丁腈橡胶密封圈后，不会因为拧动时的挤压导致密封圈移位脱出，也不会因为密封槽过浅导致密封圈压缩量不足出现渗漏。调压膜片的安装位置做了限位凸台，装配时膜片不会因为对位偏移导致局部受力不均，长期受压后也不会出现局部过早疲劳破损的问题，阀口的密封面采用了小角度的锥面设计，和密封垫的接触压力均匀，即使有细小的硬质杂质流过，也不会在密封面上留下贯穿性的划痕导致泄压失效。
