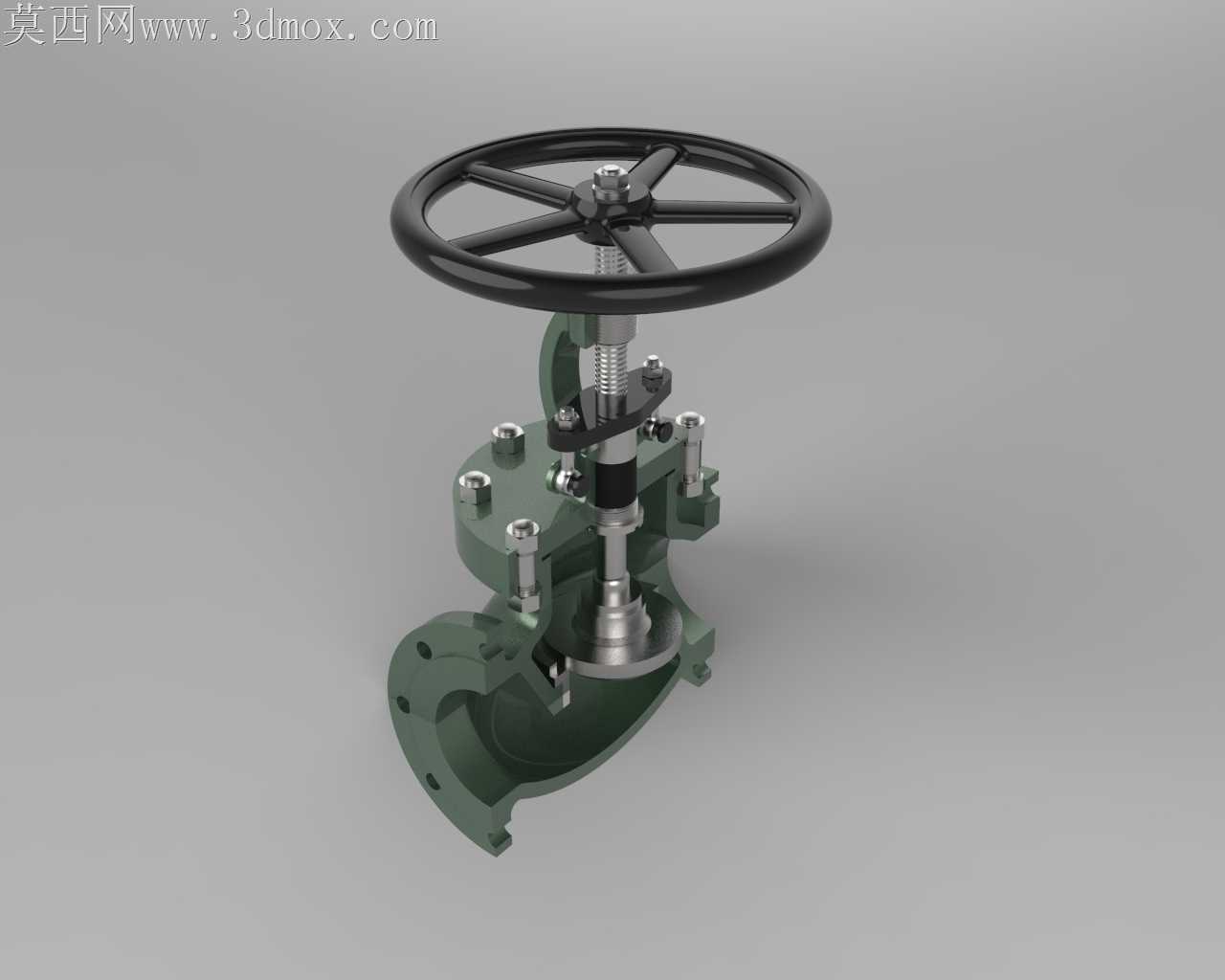

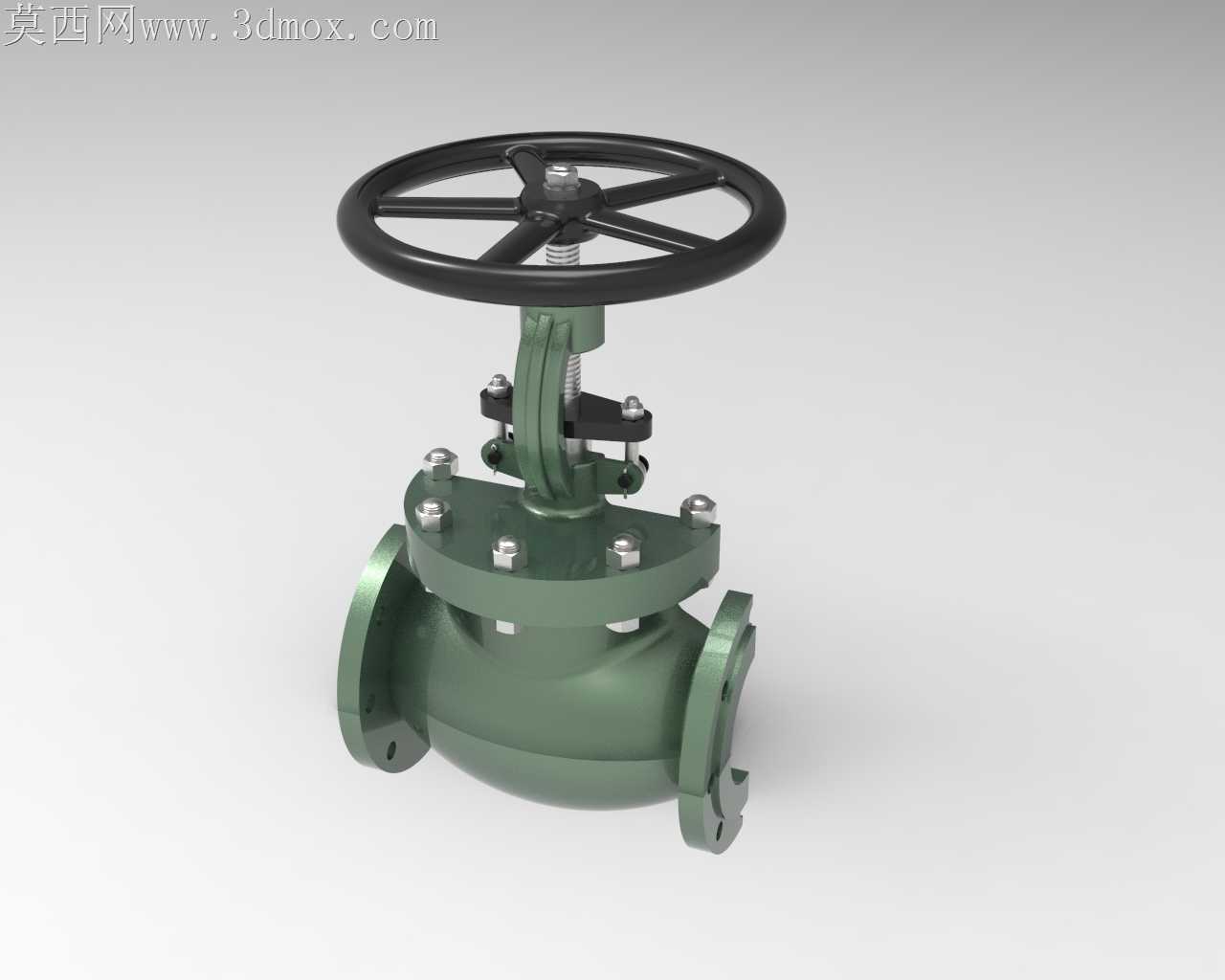

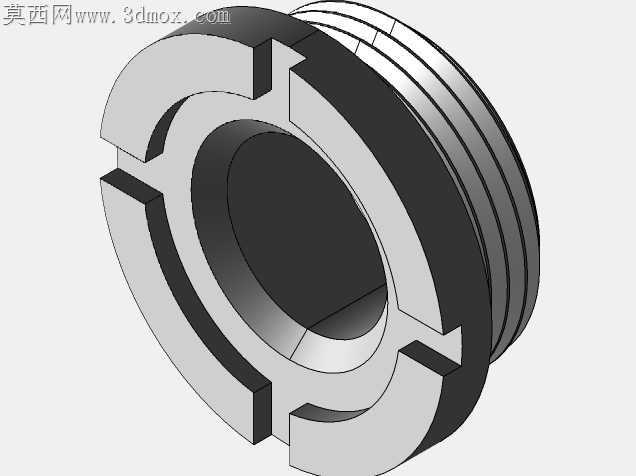

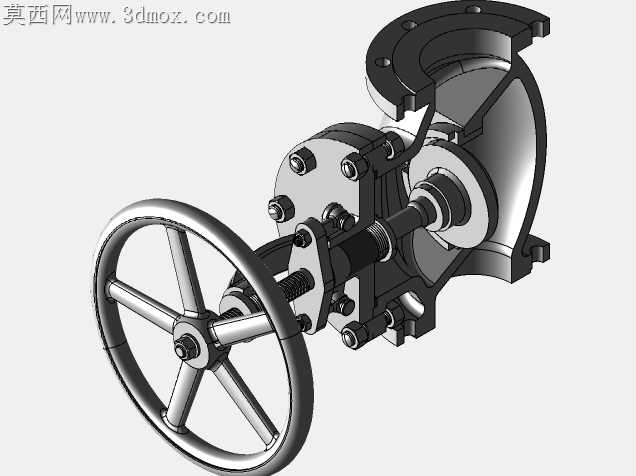

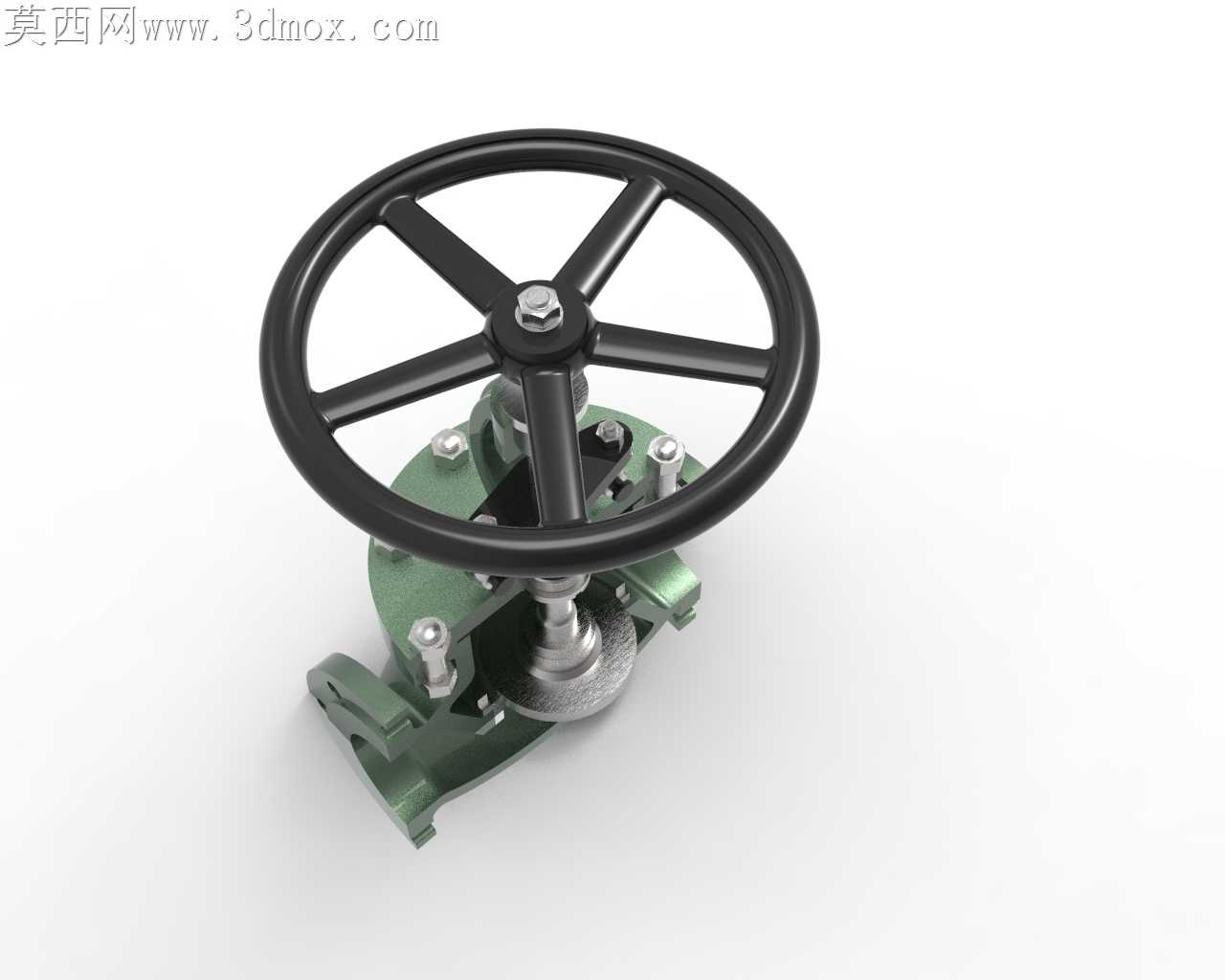

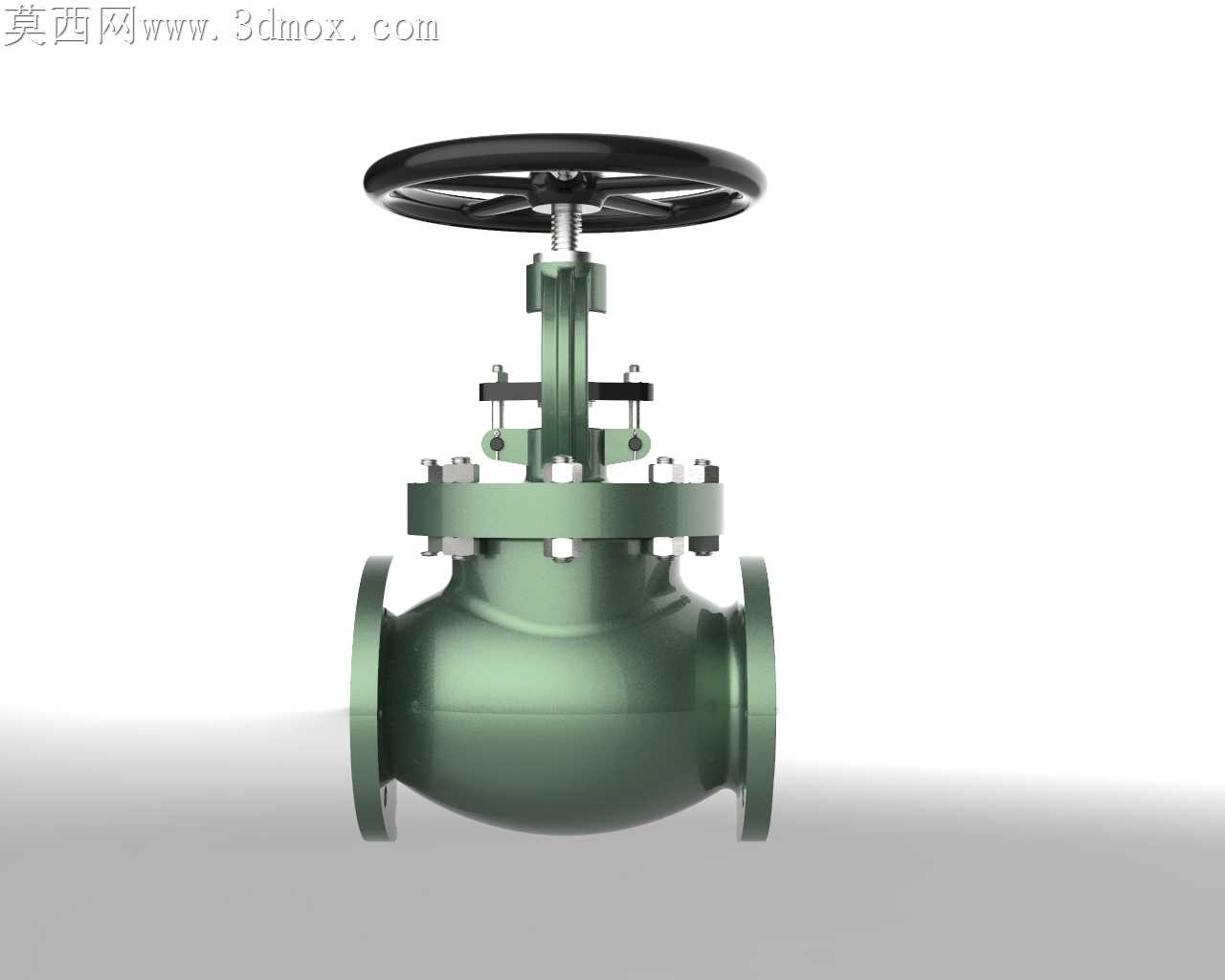

手轮驱动法兰连接截止阀内部结构展示

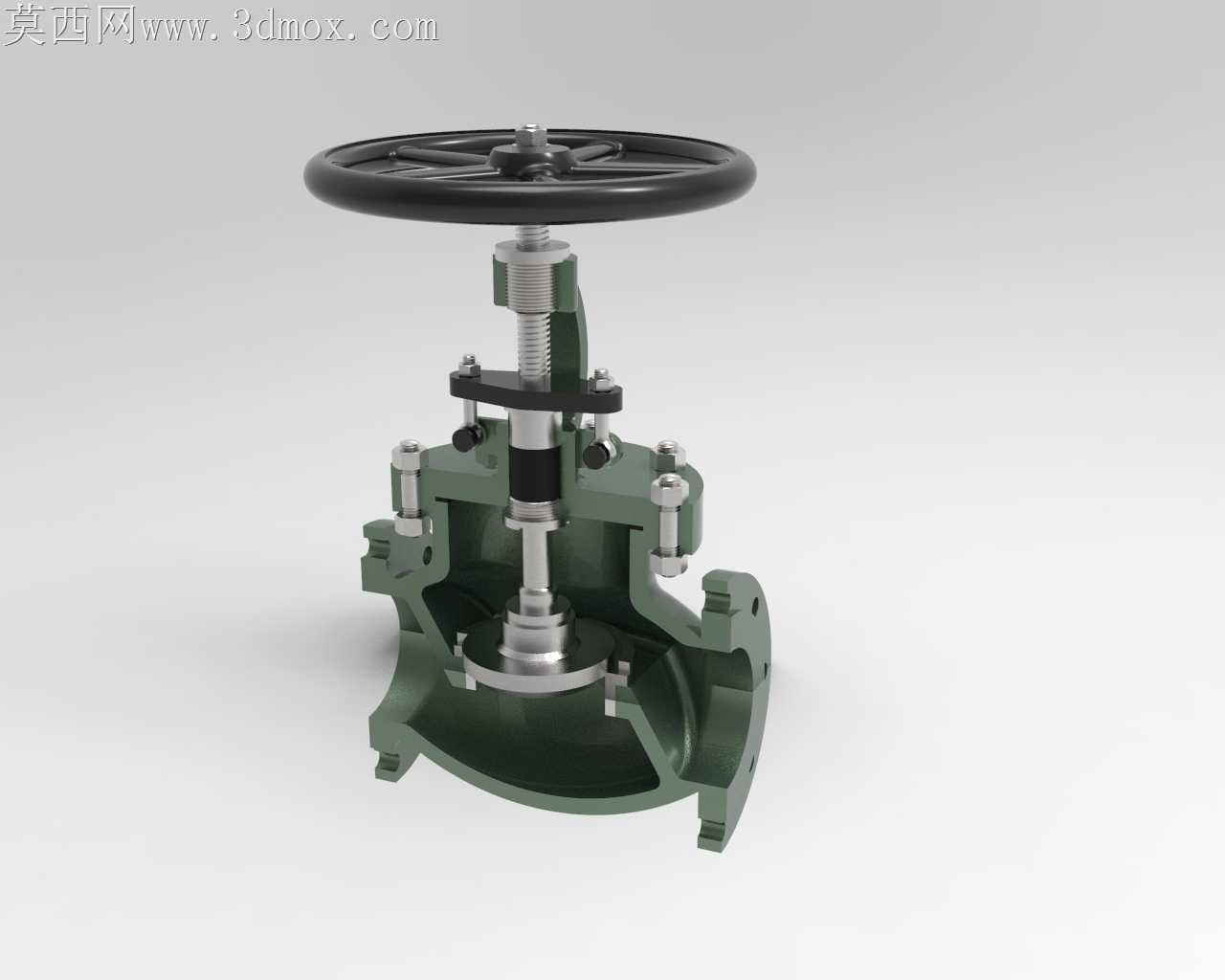

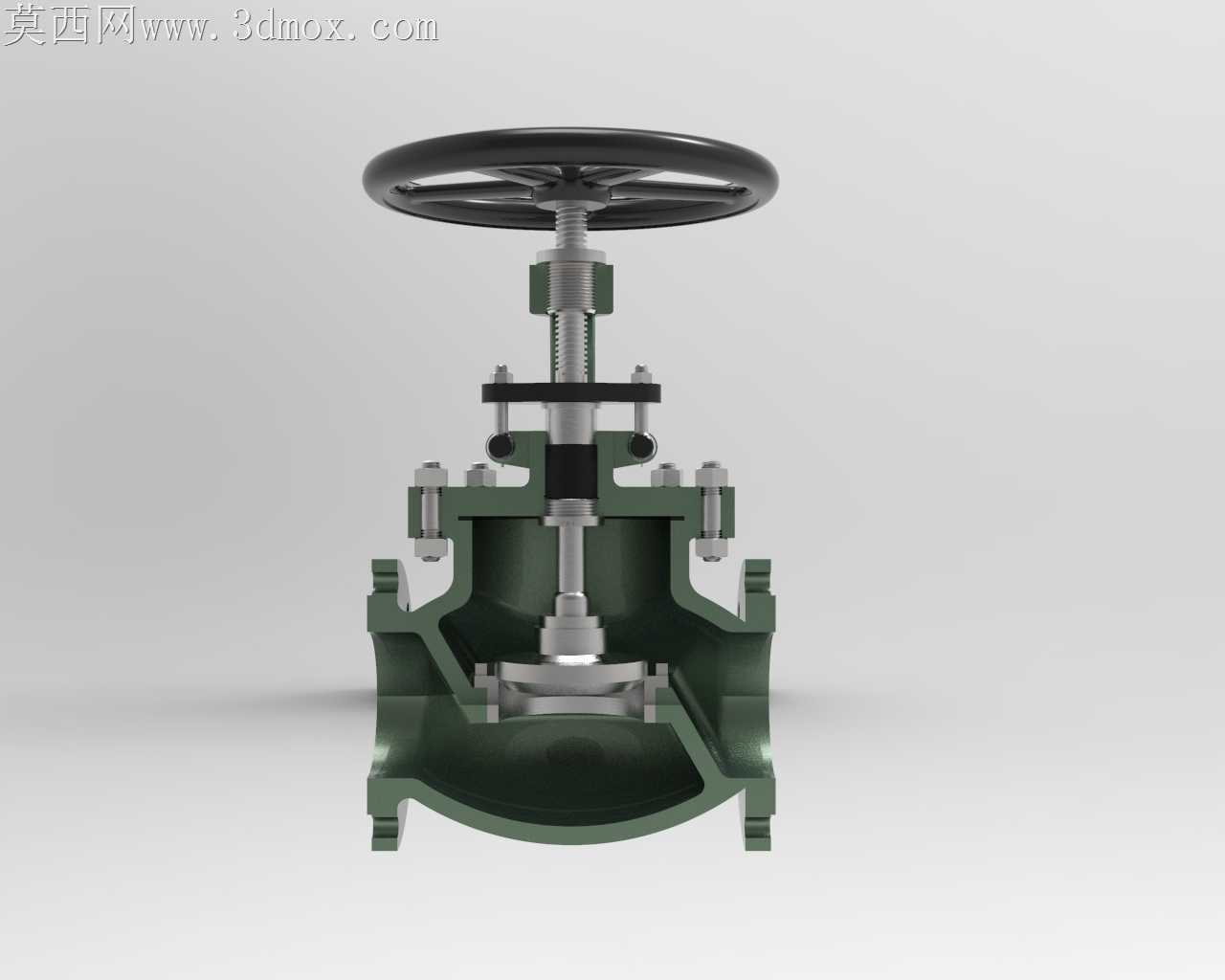

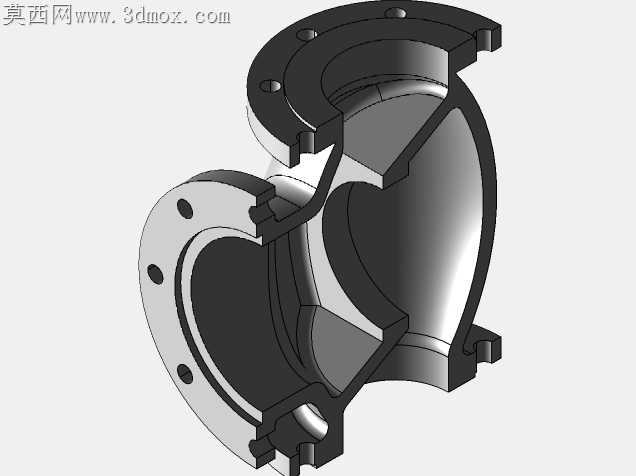

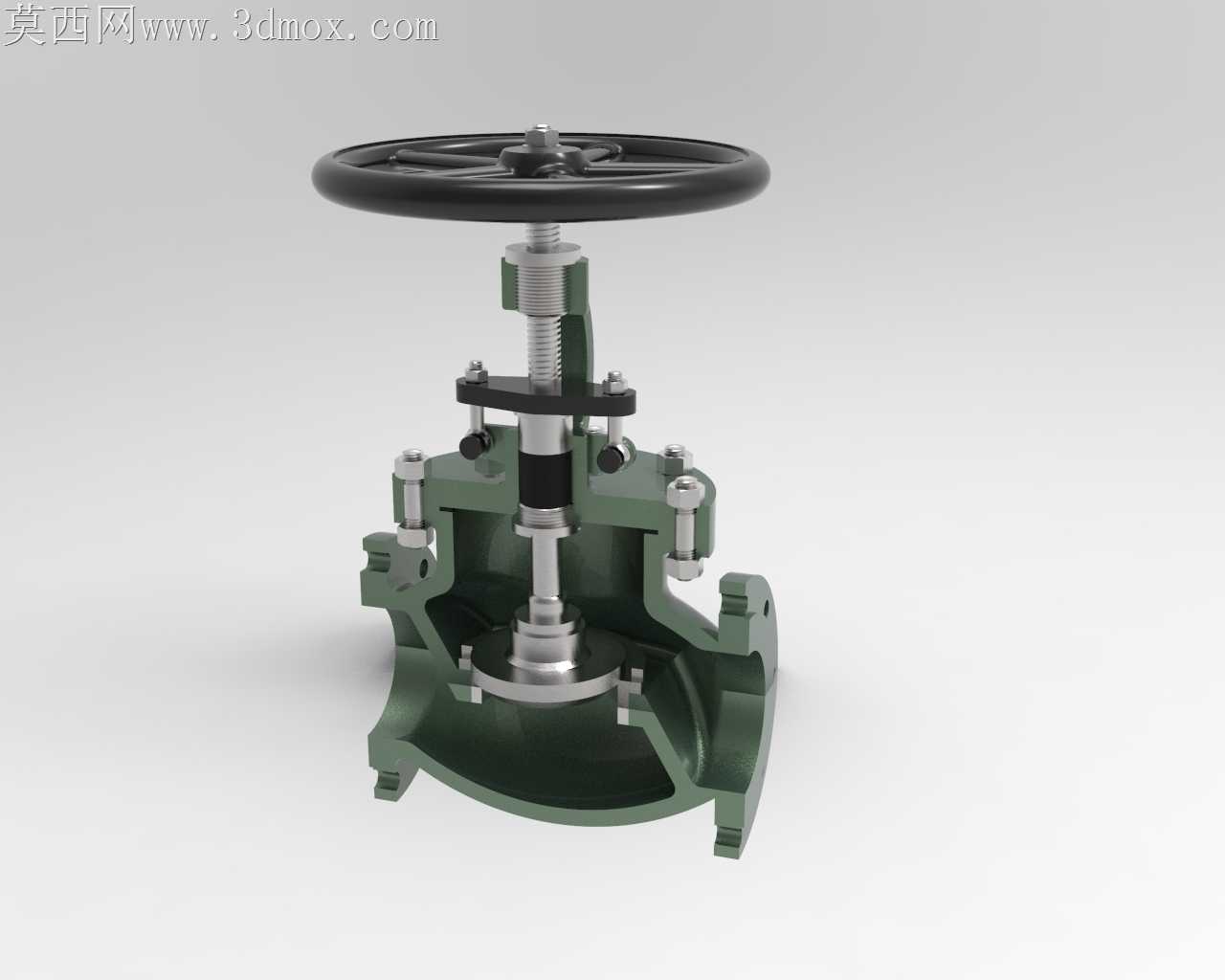

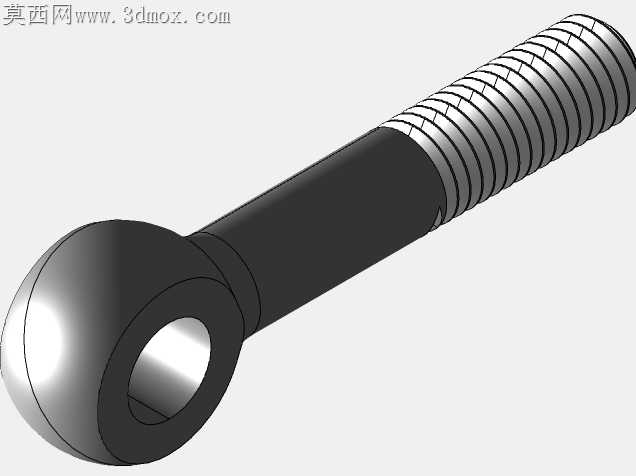

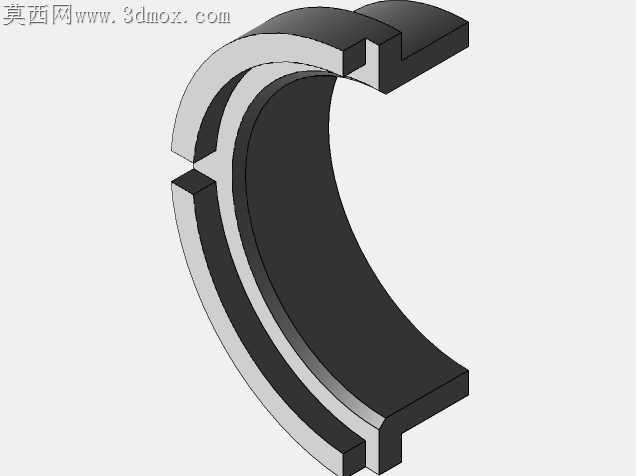

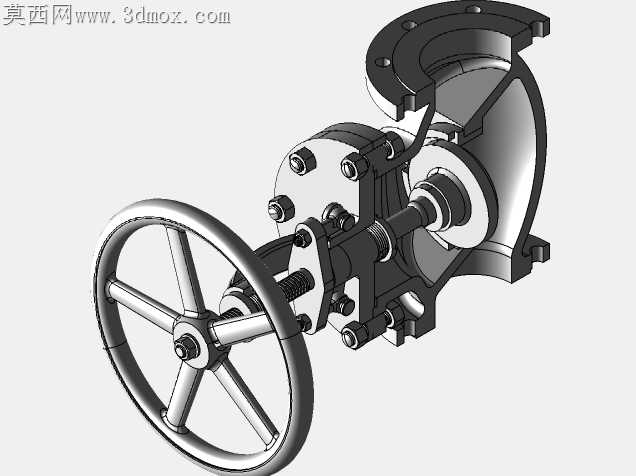

工业管路现场里，常规截止阀最容易出问题的位置从来不是阀体承压壁，而是阀杆升降过程中偏磨带来的密封泄漏，还有手轮操作时阀杆受力不均导致的启闭卡涩，这套结构在做细节处理时，专门针对这两个现场高频故障做了适配调整。阀杆和阀瓣的连接位置没有采用常见的刚性硬连接，而是预留了微小的径向浮动间隙，这个间隙量控制在0.15到0.2毫米之间，既不会让阀瓣在升降过程中出现过大的晃动偏移，又能在阀瓣贴合阀座密封面时自动找正，避免因为阀杆加工的微小同轴度误差，导致密封面单侧受力过大出现冲蚀磨损，很多现场用了不到半年就内漏的截止阀，问题根源就是刚性连接下密封面没法自找正，每次关闭都磨坏一侧密封带。中法兰位置的螺栓排布做了受力均衡优化，没有按常规等角度均匀布置，而是在靠近介质进出口流道的两侧加密了螺栓间距，因为这两个位置在阀门承压时，中法兰垫片受到的介质冲顶力比其他位置大15%左右，加密螺栓后能让垫片的压缩量更均匀，不会出现局部压应力不足导致的外漏，也不会因为局部螺栓拧得过紧把垫片压溃。手轮和阀杆的连接位置加了带防尘圈的铜衬套，很多户外工况下的截止阀，用久了阀杆螺纹进灰进水锈蚀，拧动手轮需要很大的力矩，铜衬套本身的自润滑特性能降低操作力矩，防尘圈能挡住管路现场的粉尘、水汽进入螺纹副，哪怕长时间不操作，也不会出现螺纹锈死拧不动的情况。阀体内部的流道做了圆弧过渡处理，没有留下直角的凸起台阶，介质流过的时候不会在台阶位置形成涡流，既能降低管路的压损，也能减少介质里的固体杂质在阀腔内沉积，避免杂质卡在密封面位置导致关闭不严。阀盖的填料函位置设计了两级填料压盖，不是常规的单压盖结构，下层填料负责密封承压，上层填料预留了添加空间，现场维护的时候不用拆下手轮和整个阀盖，只需要松开压盖螺栓就能补充填料，大幅降低了在线维护的工作量。你能看到的剖视视角里，阀瓣的密封面堆焊层厚度留了3毫米的加工余量，后续如果密封面出现磨损，不用更换整个阀瓣，直接在车床上重新光一刀就能继续使用，能大幅降低备件更换成本。支架和阀体的连接位置做了定位止口，装配的时候不用反复调整同轴度，止口卡入后就能保证阀杆和阀座的同轴度在公差范围内，减少装配时的找正时间，也避免装配偏差带来的阀杆偏磨问题。
