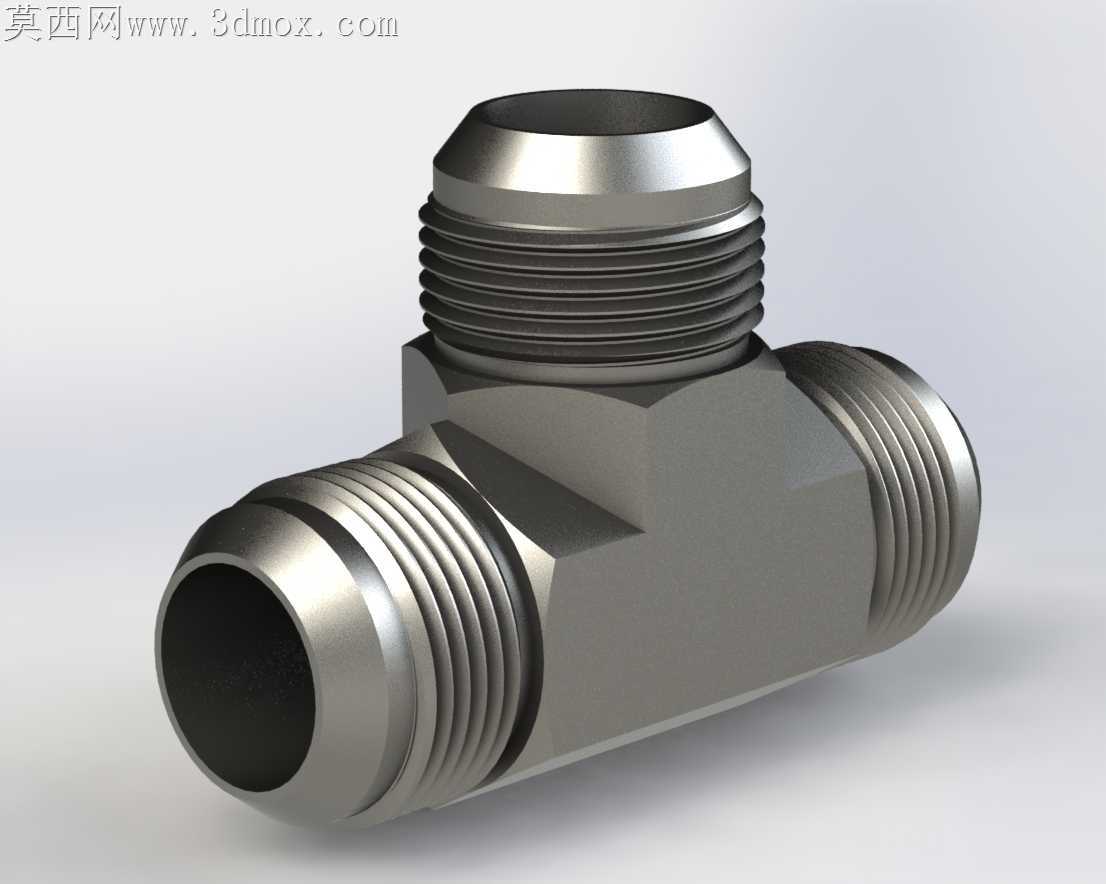

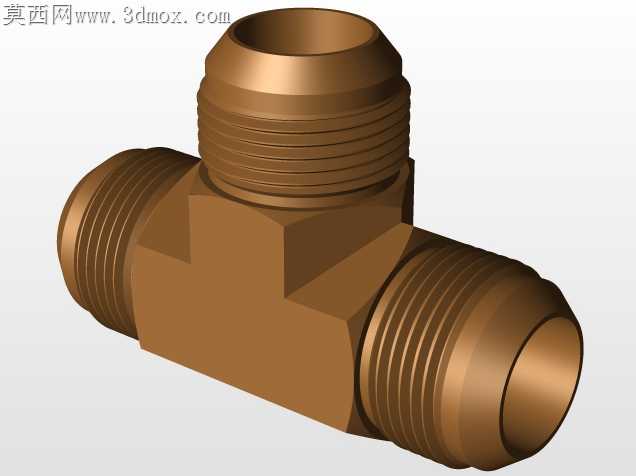

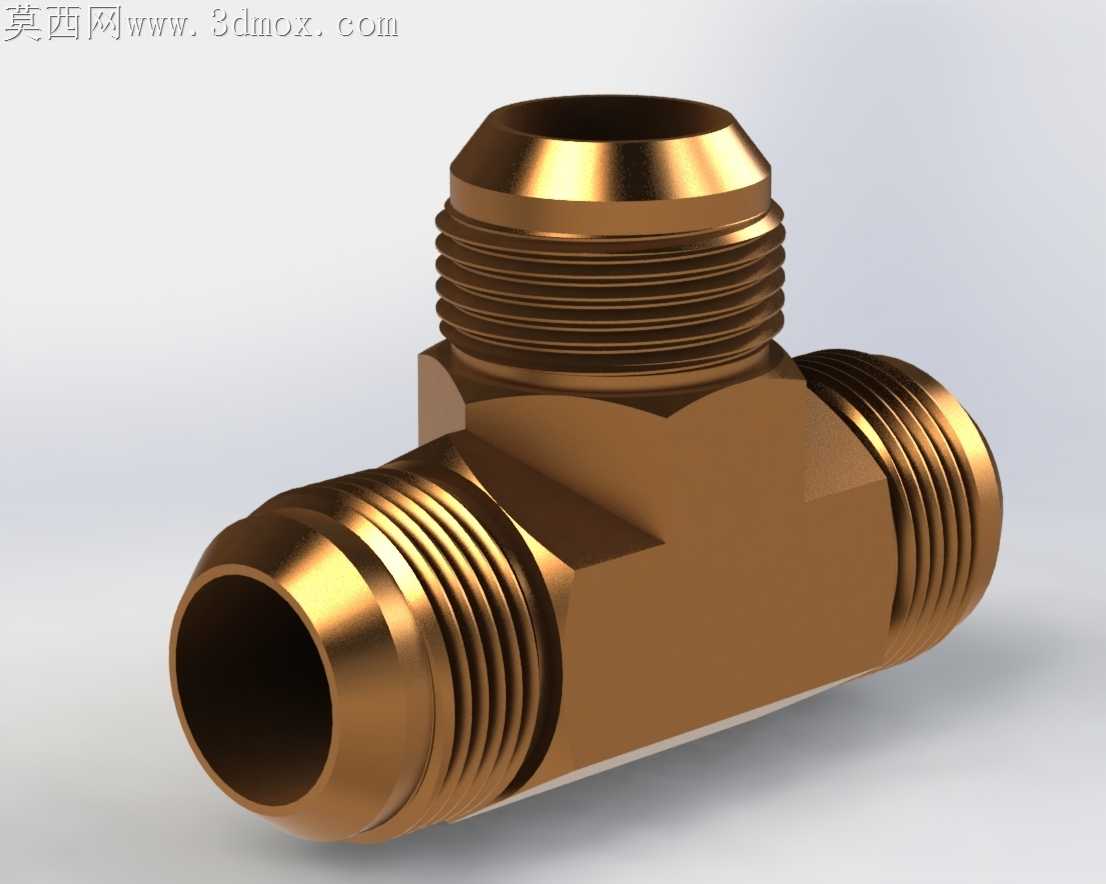

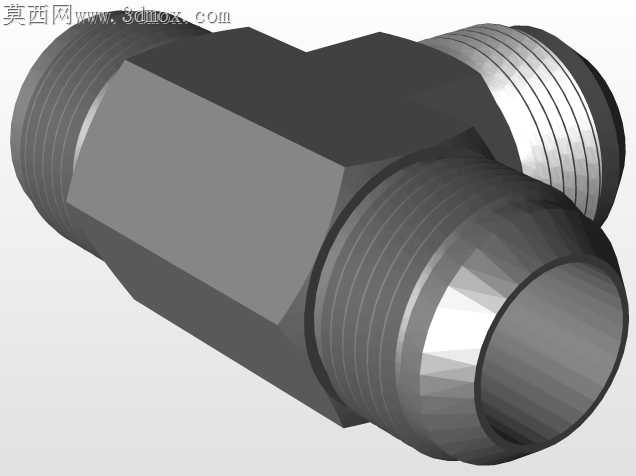

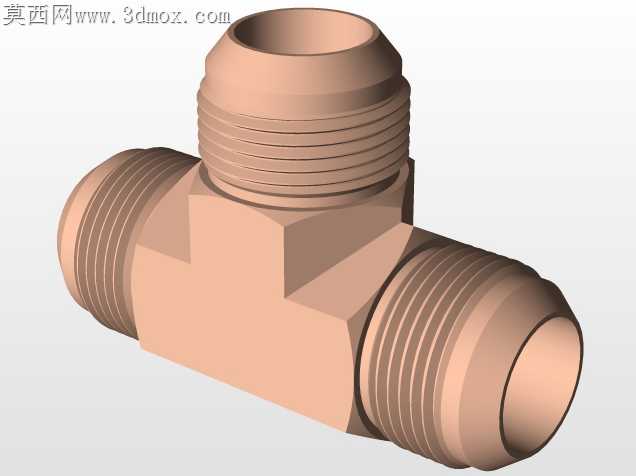

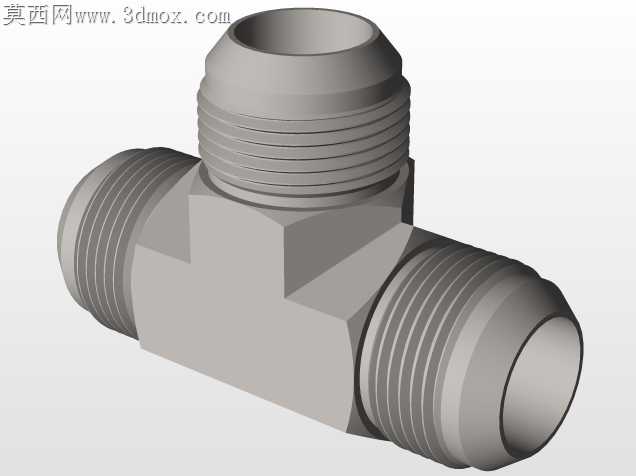

37度扩口式外螺纹三通液压管接头

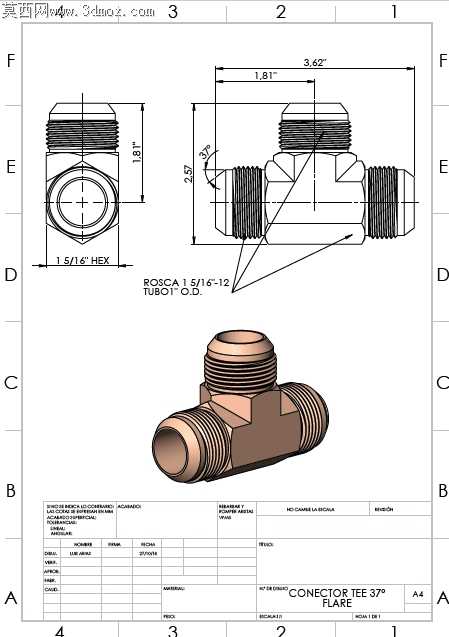

液压管路现场布管时，最容易出问题的就是三通接头的扩口密封面，但凡锥面角度偏差半度、螺纹同轴度超差0.02mm，高压工况下就会出现渗漏，甚至因为应力集中导致接头根部开裂。这款三通接头的三个接口全部采用37度扩口锥面设计，刚好匹配液压系统常用的扩口式钢管连接标准，锥面的粗糙度控制在Ra1.6以内，和钢管扩口端贴合时能形成连续的环形密封带，不用额外加生料带或者密封胶，靠金属面的刚性贴合就能承受30MPa以上的工作压力。三个外螺纹接口的中径公差严格控制在6g级，螺纹收尾处的退刀槽宽度刚好能让螺母拧到底时不会卡在退刀位置，现场装配时不用反复调整拧入深度，手拧带紧后再用扳手拧1/4圈就能达到额定密封压力，不会出现拧过劲导致螺纹滑牙、拧不到位导致渗漏的问题。接头本体的拐角处做了R3的圆弧过渡，没有直角锐边，流体在三通内部分流时不会产生明显的湍流压损，高压油液反复冲刷也不会在拐角处形成气蚀点，能大幅延长接头的使用寿命。三个接口的轴线垂直度控制在0.01mm以内，布管时钢管不会别劲，不会因为装配应力导致接头长期受交变载荷出现疲劳断裂。接头表面做了镀锌钝化处理，既能在车间潮湿环境下防锈，表面的硬度也刚好能避免装配扳手拧动时刮花表面，影响外观和防腐蚀性能。内部流道没有台阶和毛刺，油液流过时不会产生额外的压力损失，也不会截留管路里的杂质，避免杂质卡进后续的液压阀件里造成故障。这种接头不用焊接，现场布管时只需要把钢管端部扩成对应的37度喇叭口，套上螺母拧在接头上就能完成连接，后期维护拆换也很方便，不用动火焊接，适合在设备维修、野外管路铺设这类没法带焊接设备的场景使用。
