90度扩口式外螺纹直角液压适配接头

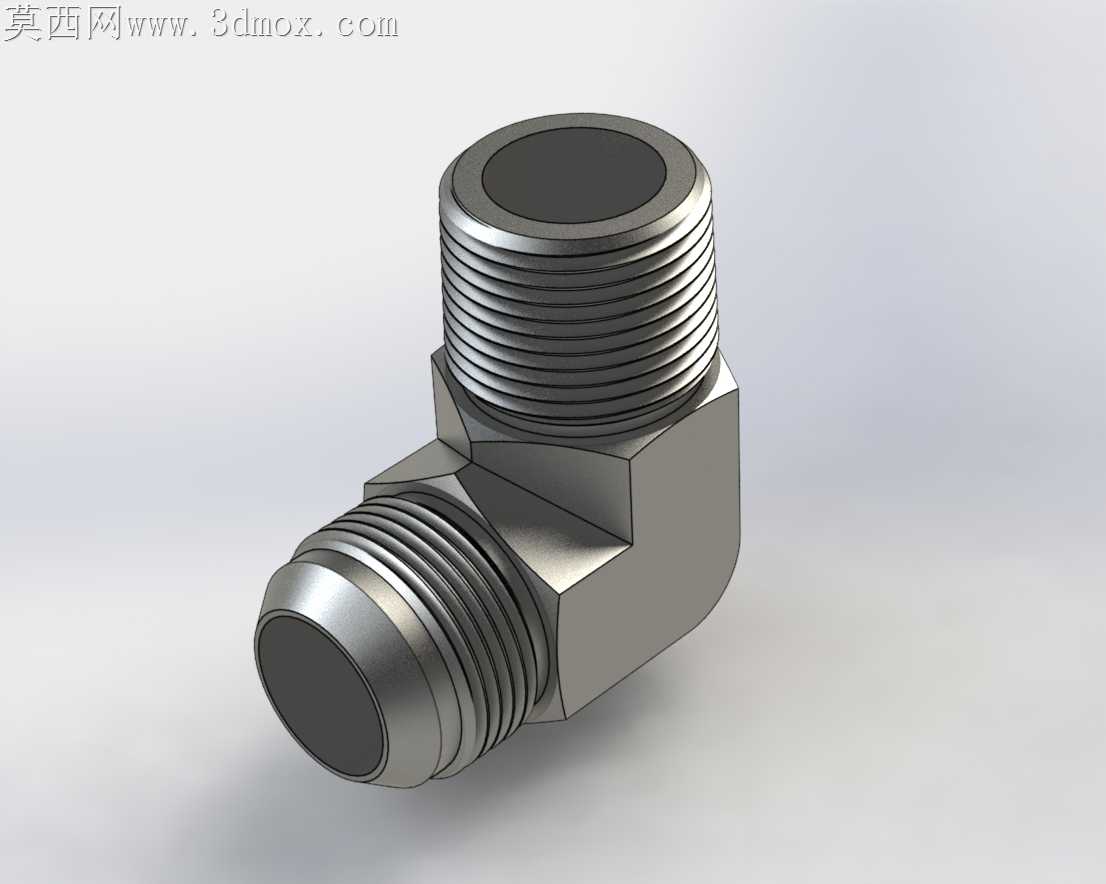

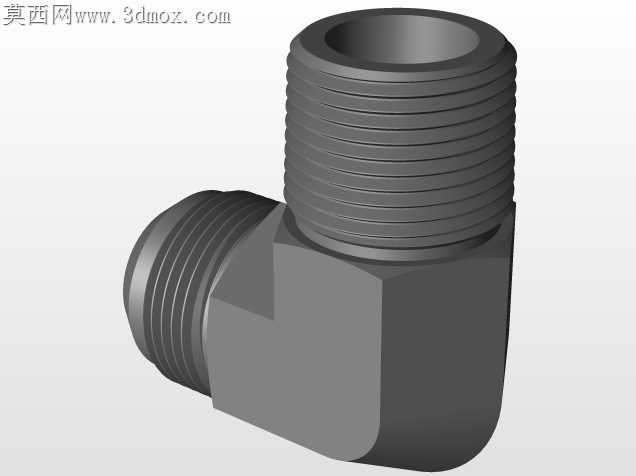

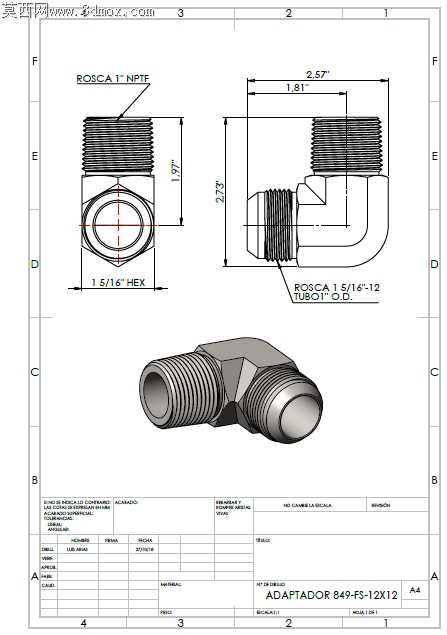

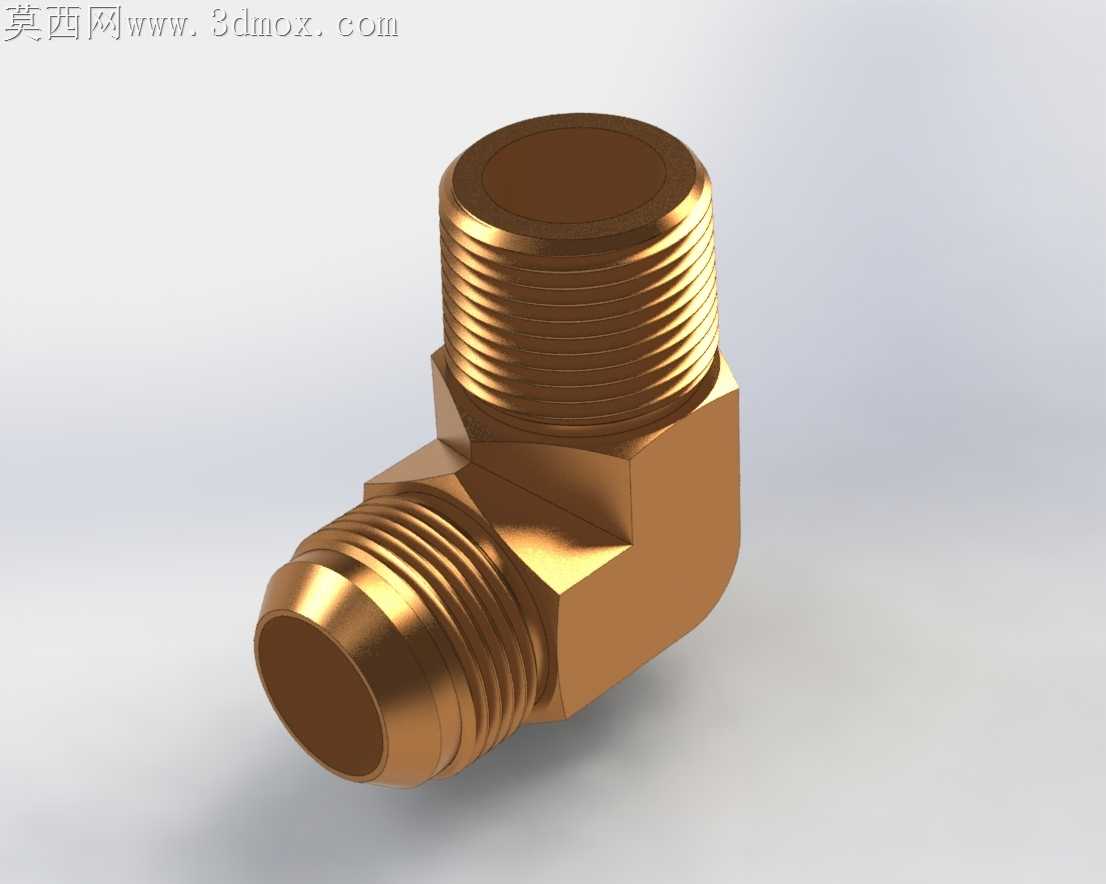

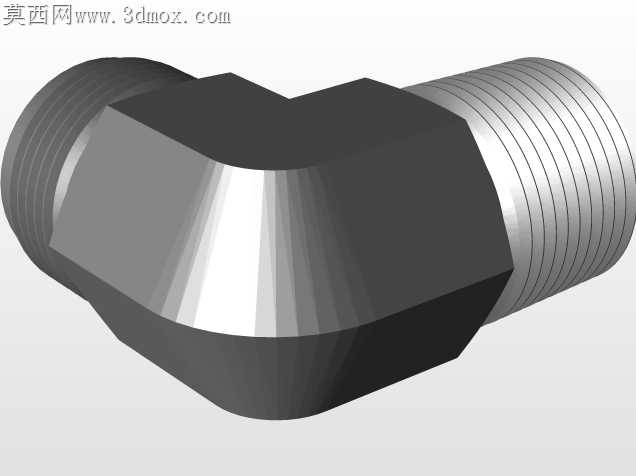

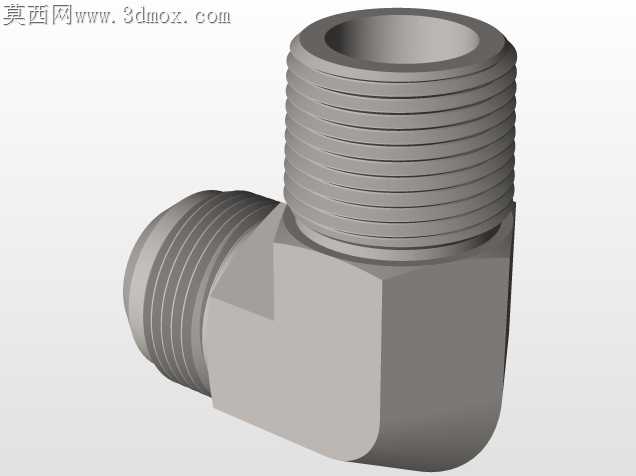

液压管路现场布设时，直角转接位置最容易出现密封失效、应力集中断裂的问题，尤其是不同螺纹制式对接的点位，常规直角接头常因螺纹同轴度偏差、扩口贴合面压合不均，在设备持续振动工况下出现渗漏，甚至因应力集中在转角根部产生裂纹。这款90度适配接头的结构设计，恰好针对这类现场加工适配的痛点做了针对性优化。转角位置没有采用常规直角转接的尖锐内角过渡，而是做了等壁厚的圆弧过渡处理，从外轮廓能看到转角处的加厚补强结构，能把管路内压产生的环向应力均匀分散，不会在转角内侧形成应力集中点，就算管路存在小幅装配偏斜，应力也不会集中在焊缝或者转角薄壁处。两端的螺纹制式做了明确区分，一端为NPTF干密封锥管螺纹，加工时特意控制了螺纹牙型的锥度公差，不需要额外缠绕生料带或者涂抹密封胶，靠螺纹牙型本身的过盈挤压就能实现密封，适配设备本体上的内螺纹接口时，能避免现场装配时密封材料碎屑掉入液压回路造成阀组卡滞。另一端为37度扩口式外螺纹，扩口锥面的粗糙度控制在Ra0.8以内，和钢管扩口端贴合时能形成连续的环形密封带，不会因为锥面加工刀痕造成渗漏。六方拧转位的尺寸做了适配标准扳手的公差控制，既不会因为对边尺寸过大导致狭小空间内扳手无法卡入，也不会因为对边尺寸偏小造成拧转时棱角崩裂，现场装配时可以直接用标准开口扳手完成拧紧，不需要定制专用工装。两端螺纹的同轴度控制在0.05mm以内，和两端管路对接时不会出现别劲的情况，避免了强行装配造成的螺纹牙损伤、密封面错位问题。接头表面做了镀彩锌处理，能在潮湿、有轻度腐蚀的工况下避免表层锈蚀，不会因为锈层粘连导致后期维护拆换时无法拧开。扩口端的螺纹收尾处做了退刀槽处理，钢管扩口端面能完全贴合到密封锥面上，不会被螺纹收尾的不完整牙型顶住，造成密封面压合不实。这类接头在液压站布设、设备油路改造、气动管路转接场景中，能减少现场配管的加工工作量，不需要额外焊接转接弯头，避免焊接带来的焊渣残留、焊缝渗漏隐患，直接通过螺纹拧接就能完成90度方向的管路转向，适配不同制式的管路接口，大幅降低现场装配的难度和后期维护的成本。
