工业用宽幅皮带物料输送设备结构

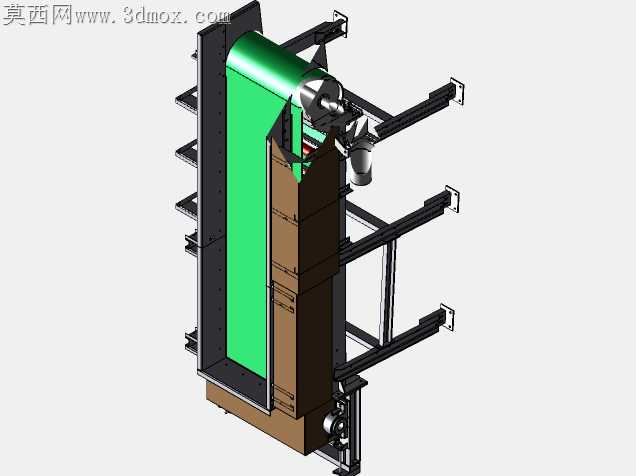

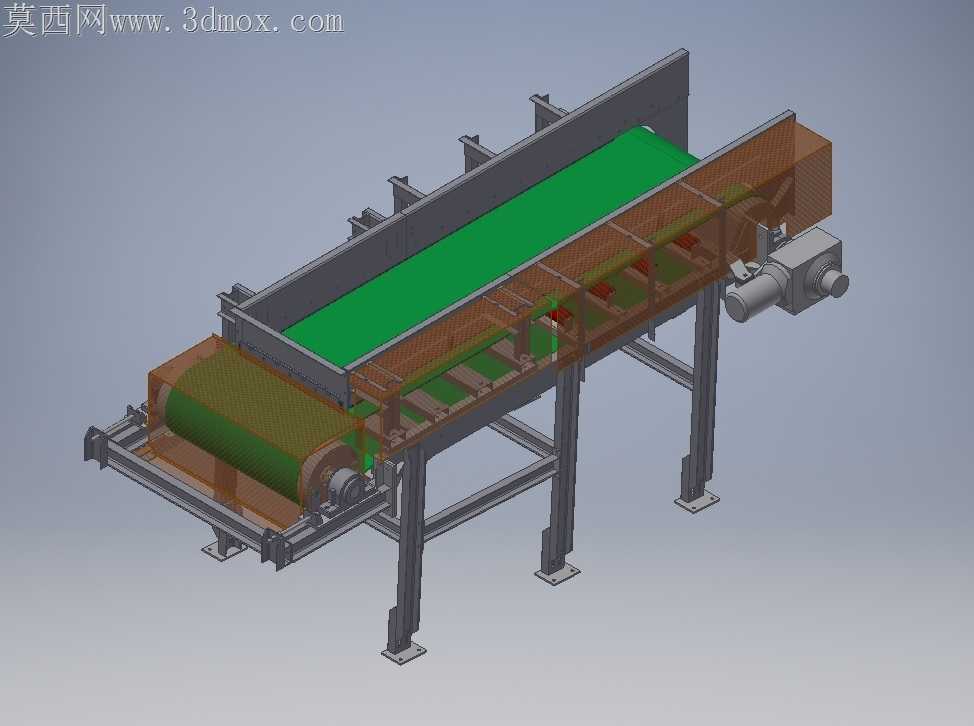

车间散料输送场景里，普通窄幅皮带机常出现物料撒漏、机架受载变形、托辊组偏磨的问题，这款宽幅带式输送结构在设计时就瞄准这些现场痛点做了针对性调整。机架采用方管组焊的分段式结构，支腿底部带方形安装底板，预留的地脚螺栓孔能直接和车间预埋钢板配装，不用现场二次扩孔调整，支腿和侧梁的连接位置加了三角加强筋，满负载运行时侧梁的下挠量能控制在千分之一以内，避免皮带跑偏刮蹭侧挡板。皮带下方的托辊组采用不等间距排布，受料段托辊加密布置，能缓冲块状物料下落的冲击力，减少皮带被砸穿的风险，回程段托辊间距适当放大，在保证皮带不下垂剐蹭机架的前提下减少零件数量，降低后期维护的更换成本。驱动端的滚筒采用包胶设计，表面的菱形花纹能增大和皮带的摩擦力，避免重载启动时出现打滑丢转的情况，滚筒轴和轴承座的配合公差选了过渡配合，装配时不用冷压就能轻松敲入，后期拆换滚筒也不会拉伤轴颈表面。侧挡板采用分段式折弯钢板，和机架侧梁用螺栓连接，某一段被物料磨损后不用整体更换挡板，只拆换对应段的板材就行，挡板和皮带边缘预留了五毫米的间隙，既不会漏出细小颗粒物料，也不会剐蹭皮带边缘造成毛边损耗。张紧装置布置在机尾位置，采用丝杠调节结构，调节行程留了足够余量，皮带拉长松弛后不用截断皮带，转动丝杠就能调整张紧度，调节时两侧丝杠的进给量能通过刻度直观判断，避免两侧张紧力不一致导致皮带跑偏。护罩覆盖在驱动电机和传动滚筒的啮合位置，用薄钢板折弯成型，表面预留散热孔，既防止杂物卷入传动部位，也不会因为密闭导致电机温升过高。整个结构的所有连接孔都在组焊时做了定位工装，现场装配时不用反复配钻，零件互换性强，不管是新线安装还是旧设备改造替换，都能快速完成组装投用，适配砂石、包装件、散状原料的短距离转运场景，运行时的噪音比同规格槽钢机架的输送机低三分贝左右，托辊的使用寿命也能提升两成以上。
