90度转弯辊道输送设备结构设计

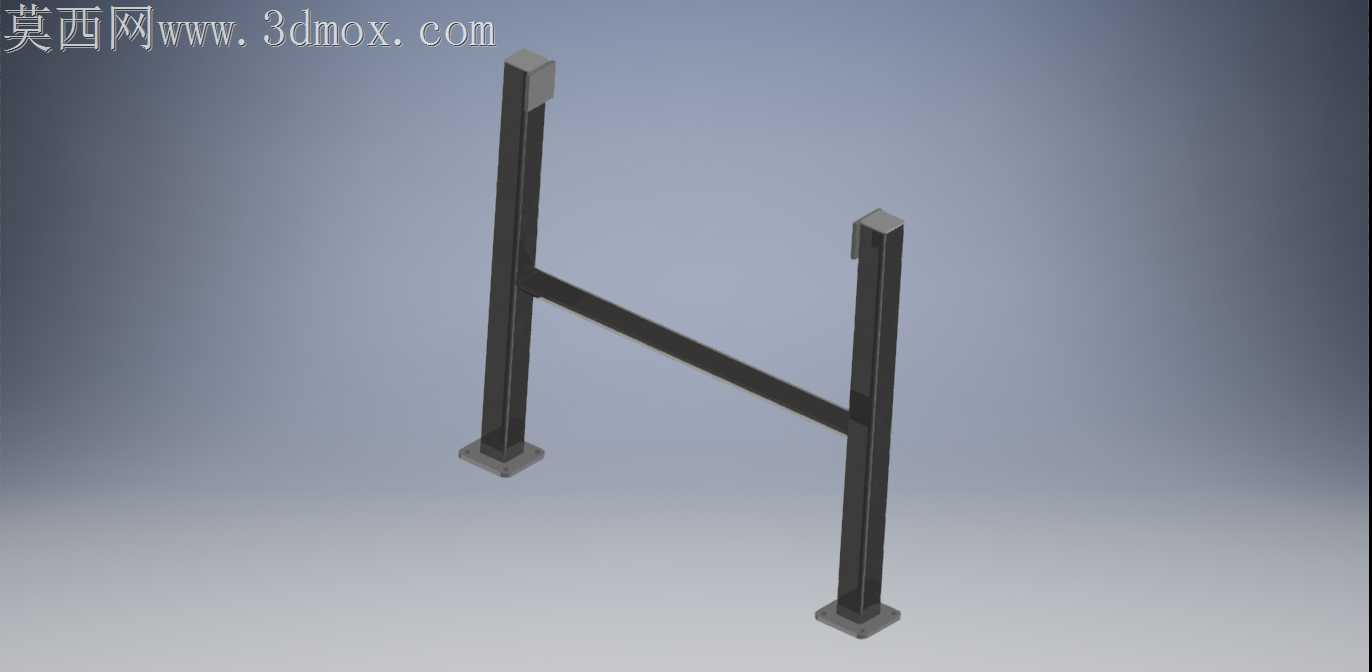

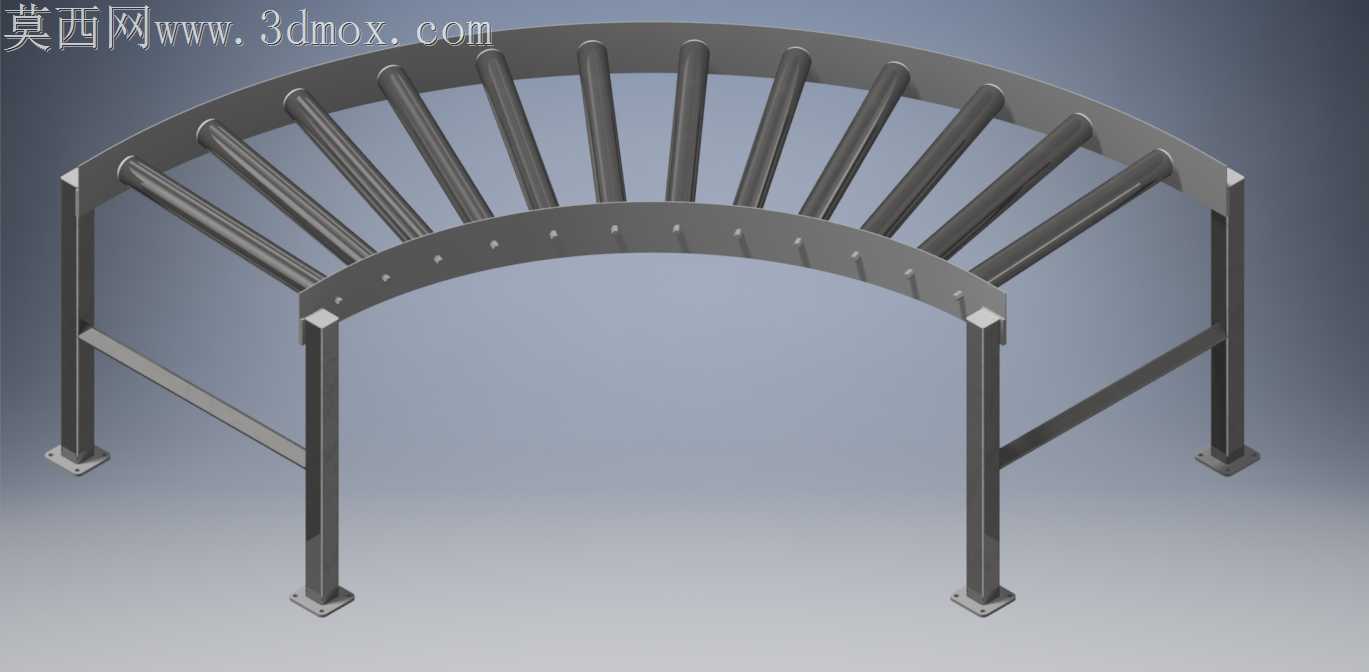

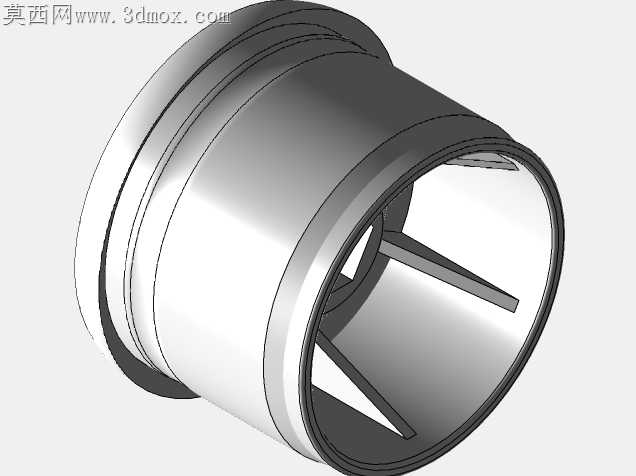

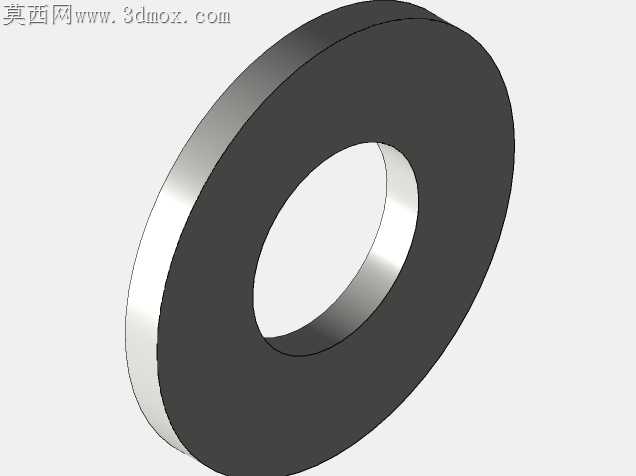

车间内直角转向的输送工位，最容易出现卡料、辊面磨损不均、支架偏载变形的问题，这款90度转弯辊道的结构设计，完全围绕现场加工装配的落地痛点做了细节调整。弧形外侧的辊筒排布没有采用等角度均分的常规做法，而是根据不同转弯半径下的物料滑移轨迹做了间距微调，靠近内弧侧的辊筒间距收窄12%，避免小件物料在转向时卡入辊缝，外弧侧辊筒适当拉长间距，平衡整段辊道的线速度差，减少物料表面的摩擦划痕。支撑腿的地脚没有直接焊接在弧段主梁下方，而是额外加了带长圆孔的调节垫板，现场安装时可以根据地面平整度微调单腿高度，不用反复切割支腿返工，四个支腿之间的斜撑采用了不对称排布，靠近转弯受力最大的外弧中段位置，斜撑用了加厚的角钢，抵消物料转向时向外的离心偏载，避免长期使用后主梁出现外倾变形。辊筒和弧形主梁的连接没有采用整体焊接的方式，而是给每根辊筒做了嵌入式的轴座安装位，轴座和主梁之间留了0.2mm的装配公差，后期单根辊筒磨损后可以直接拆卸更换，不用整段切割返修。弧段主梁的折弯边做了3mm的内翻边处理，既提升了主梁的抗扭刚度，又避免锋利的板材边缘划伤操作工人，辊筒表面做了哑光的镀锌处理，不会像亮面镀铬那样在车间灯光下产生反光晃眼，同时镀锌层的摩擦系数刚好适配纸箱、塑料周转箱的输送需求，不会出现打滑滞料的情况。实际装配时要注意，内弧侧的辊筒轴端要比外弧侧低0.5度的倾角，给物料一个轻微向内的导向力，避免转向时物料挤靠外侧护栏造成磨损，护栏和辊面的间隙留了5mm的调节量，可以根据输送物料的宽度做微调，不用重新打孔安装。很多转弯辊道设计时只关注弧段的曲率，忽略了进出口端和直线段输送线的对接公差，这款设计在进出口位置各留了150mm的直段辊筒，对接时可以和前后直线输送线做无缝衔接，不会出现台阶落差卡料的问题。支腿底部的地脚盘做了防滑的纹路处理，打膨胀螺栓固定时不会出现滑移，就算是输送较重的金属工件，整段设备也不会出现移位晃动。
