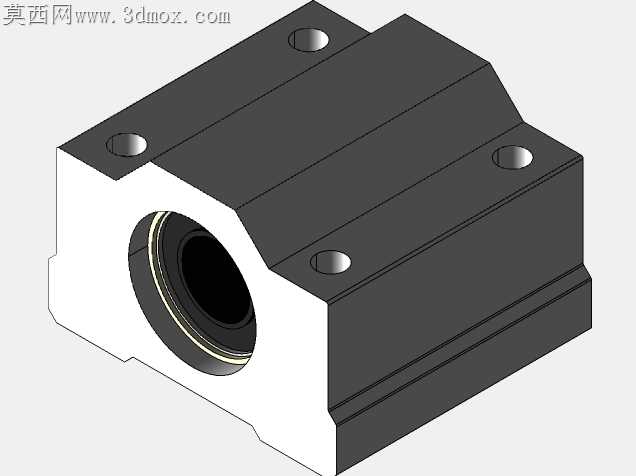

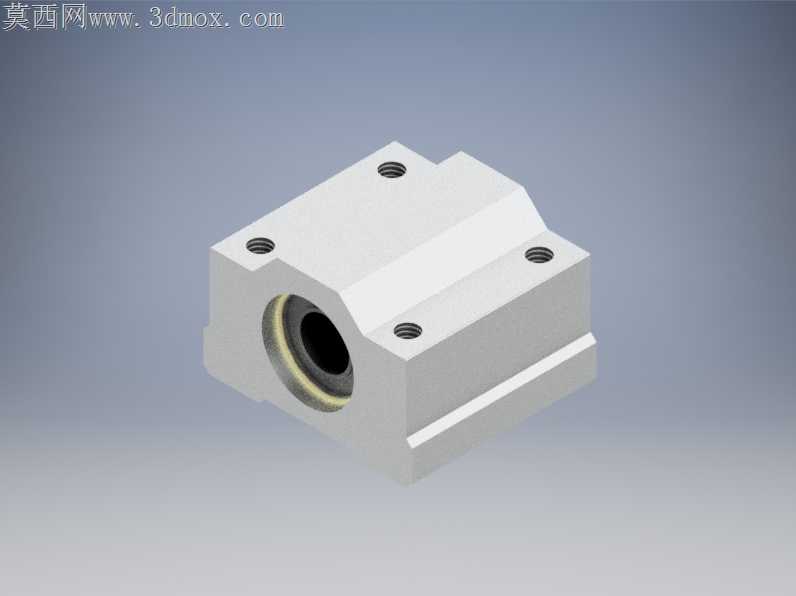

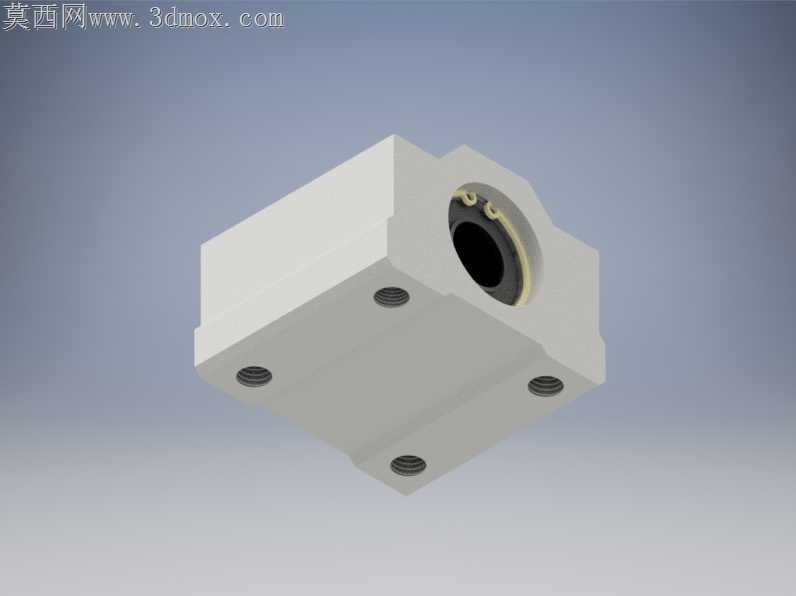

8mm线性导轨配套SC8uu轴承垫块

线性传动场景里，光轴与安装基面的平行度偏差，一直是小型滑台组装时最容易被忽略的加工隐患，这款适配8mm光轴的SC8uu轴承垫块，从装配逻辑出发把公差适配的细节做进了每一处结构里。垫块主体的安装基面做了0.02mm的微凸处理，不是完全铣平的整面，锁紧四个角的安装螺丝时，不会因为基面平面度误差导致轴承内孔产生微变形，很多同类垫块直接做整面接触，锁螺丝后轴承内孔圆度超差，滑台移动时会出现卡顿、阻力不均的问题，这个细节刚好规避了这类装配隐患。顶部的四个螺纹孔深度做了严格控制，孔底距离轴承安装腔的壁厚保留了2.5mm的安全余量，不会因为攻丝过深钻穿轴承腔，也不会因为螺纹深度不够导致锁紧力不足，日常使用中螺丝受振动松脱的概率能降低不少。轴承安装腔的入口处做了15度的导向倒角，压入直线轴承时不需要刻意对准，顺着倒角就能平稳推入，不会刮伤轴承外圈的镀层，也避免硬敲导致轴承内部滚珠脱落。侧面的导轨卡槽和线性导轨的配合间隙留了0.03mm的滑动余量，既不会因为间隙过大出现滑台晃动，也不会因为间隙过小导致装配时卡滞，常温环境下不需要额外修配就能直接组装。轴承腔内壁的粗糙度控制在Ra1.6，压入轴承后外圈和腔体的贴合度足够，不会出现轴承随轴转动的跑圈问题，长期往复运动也不会磨损腔体。垫块的边角都做了R0.5的小圆角处理，没有尖锐的铣削毛刺，组装时不会划伤操作人员的手，也不会刮破相邻的线缆或传动带。出线侧的轴承端面预留了0.1mm的沉台，安装轴承挡圈时不会突出垫块表面，滑台移动到行程端点时不会和相邻限位块发生碰撞干涉。这类小型垫块常被用在桌面级自动化滑台、3D打印机传动组件、小型检测设备的进给机构里，很多人组装这类结构时总觉得卡顿是轴承质量问题，其实大多是垫块的结构设计没有考虑装配应力带来的变形，这款垫块的结构刚好把这些容易踩的装配坑提前规避掉，不需要组装后再反复修磨基面、调整螺丝锁紧力，拿到手就能直接完成装配，传动时的顺滑度比普通整面接触的垫块好很多，长期运行的精度保持性也更稳定。
