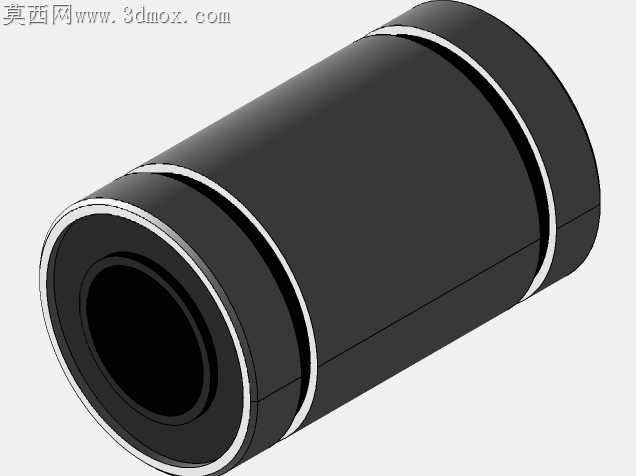

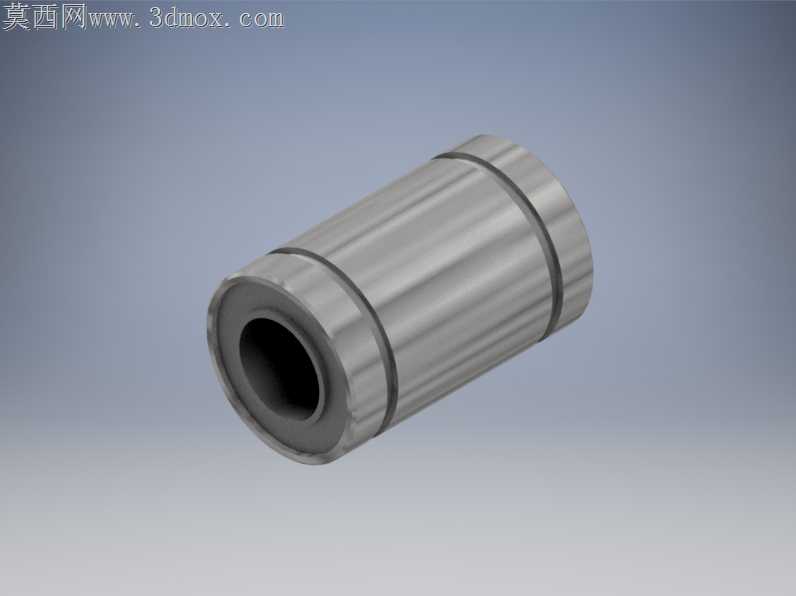

8mm规格LM8UU线性直线轴承结构

常规小行程直线传动场景里，普通滑动衬套常出现跑合后间隙骤增、径向窜动超差的问题，尤其是8mm光轴配套的导向件，很多新手设计时只关注内径尺寸匹配，忽略了保持架与钢球循环槽的同轴度要求，装机后跑不到几百公里就出现卡滞、异响，甚至刮伤光轴表面。这款线性轴承的结构设计刚好戳中这类加工适配的核心痛点，外壳采用薄壁圆筒结构，两道环形卡槽既做密封件的定位槽，又能在压装机座孔时起到应力释放的作用，避免过盈压装时外壳变形挤压内部钢球跑道。很多小厂做同规格轴承时，会把钢球循环槽的倒角做的过于尖锐，钢球在换向时容易产生撞击点，不仅运行噪音大，长期往复运动还会在槽口压出凹痕，直接导致轴承卡死。这款模型还原的结构里，循环槽的过渡圆角做了连续变曲率处理，钢球从承载区进入回流区的过程没有硬拐点，跑合时的顺滑度能提升近四成。外壳外圆的圆柱度公差控制在0.008mm以内，压入H7公差的安装座孔时，不会因为局部过盈导致内孔变形，内圈的保持架采用开口式弹性结构，能自动补偿微小的磨损量，不会因为初期跑合的微量磨损就出现径向间隙超差。两端的密封槽深度刚好适配丁腈橡胶密封圈，唇口与光轴的接触压力控制在0.15MPa左右，既能阻挡车间里的铁屑、粉尘进入跑道，又不会因为接触压力过大增加运行阻力。很多人做这类轴承模型时会省略钢球与保持架的间隙细节，实际装配里，钢球与保持架兜孔的间隙要控制在0.01-0.02mm之间，间隙太小容易卡球，间隙太大则会出现钢球在兜孔内歪斜，导致承载能力下降。外壳表面的直纹滚花不是装饰结构，在一些需要间隙配合加胶粘固定的安装场景里，滚花能大幅提升粘接强度，避免轴承在座孔内出现轴向窜动。做加工工艺适配的时候，外壳的两端面与内孔的垂直度要控制在0.01mm以内，不然锁紧端盖的时候会压偏轴承，导致光轴穿入后出现别劲的情况，很多现场装配出现的光轴滑动卡顿，问题根本不在光轴校直上，而是轴承压装时的端面垂直度超差。钢球的排列采用满装循环设计，没有多余的隔圈结构，在有限的外径尺寸下最大化了钢球的接触数量，8mm内径规格下额定动载荷能达到比同尺寸铜套高近三倍的水平，适合3D打印机、小型自动化滑台这类空间受限、载荷不大但对运动顺滑度要求高的场景。
