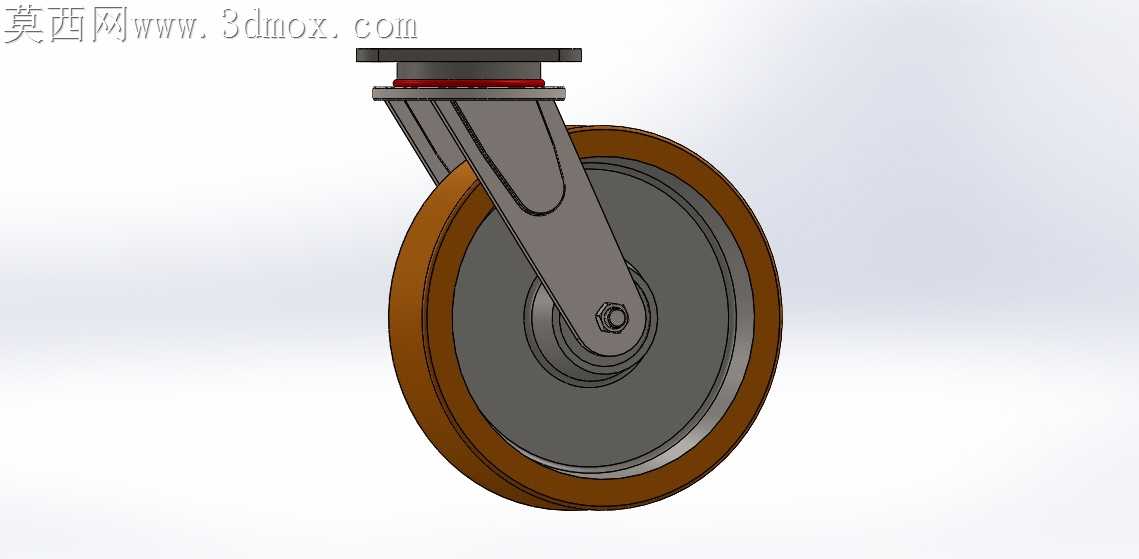

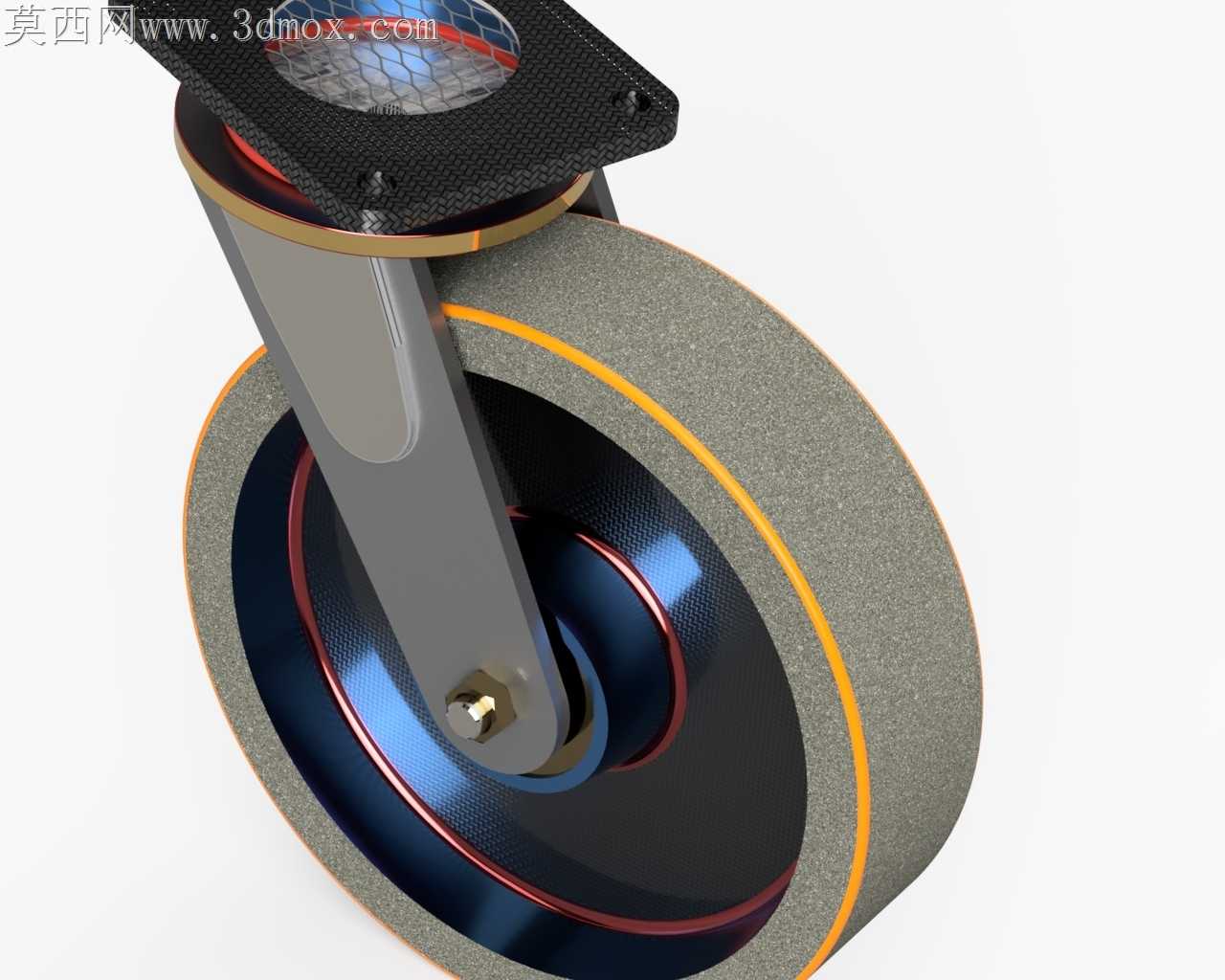

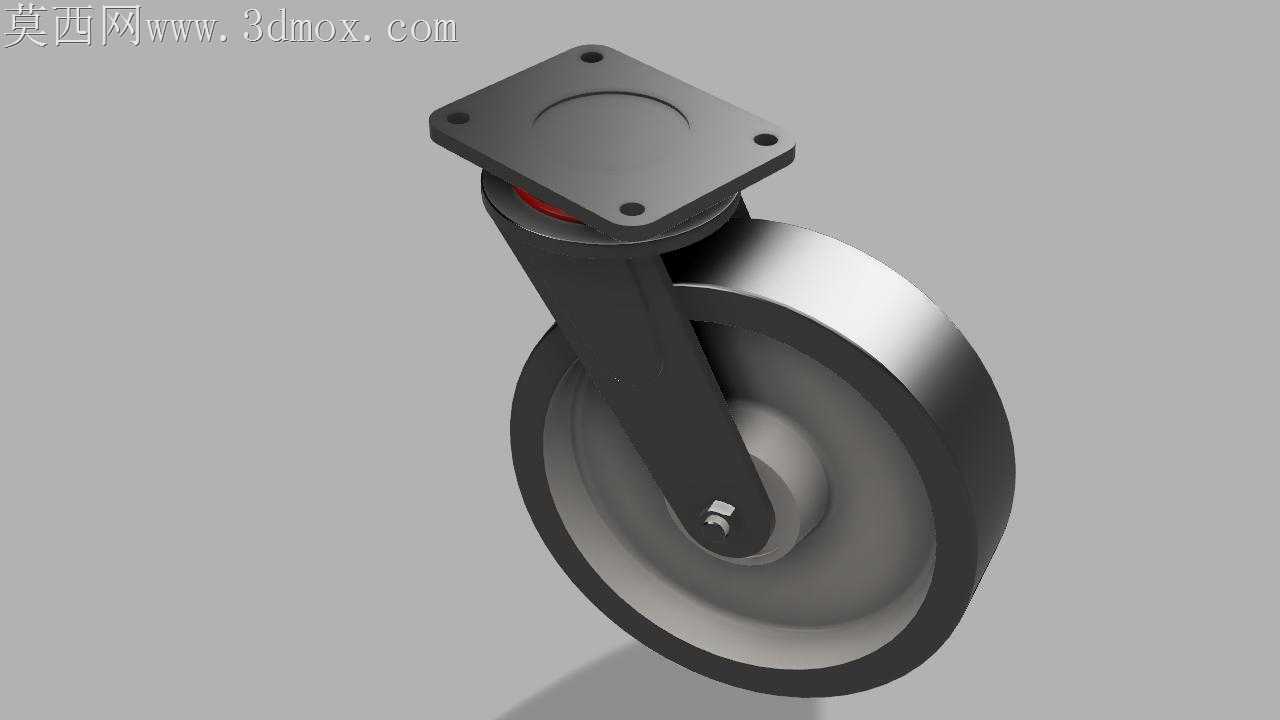

重载万向脚轮带刹车结构设计

车间重载转运场景里，普通脚轮常出现支架形变、刹车卡滞、轮面脱胶的问题，这款脚轮的结构设计刚好对准这些现场痛点做了针对性优化。轮架与安装板的衔接处没有采用常见的单铆钉铰接，而是做了带翻边的轴套嵌合结构，轴套内壁预留了0.02mm的储油间隙，长期承受径向冲击时不会出现铰接点咬死的情况，哪怕是在地面有焊渣、铁屑的焊接车间，铰接处的密封挡圈也能阻挡杂物进入转动副，避免万向转向卡顿。轮面采用的是高弹性聚氨酯包胶结构，胶层与内轮毂的结合面做了环形燕尾槽咬合，不是简单的胶粘固定，承受1.2倍额定载荷反复碾压时，胶层不会从轮毂上剥离脱落，轮面边缘做了15度的倒角过渡，过地面接缝、车间减速带时不会出现硬边啃噬胶层的情况，能大幅降低轮面异常磨损的概率。刹车结构没有采用市面上常见的顶刹式设计，而是做了侧压式双刹车片结构，刹车片与轮面侧面的接触区域做了网纹滚花处理，踩下刹车踏板时，两侧刹车片同步抱紧轮辋金属面，不会出现单顶刹长期使用后轮面局部凹陷、刹车打滑的问题，刹车踏板的触发行程做了12mm的冗余设计，哪怕轮面磨损3mm后，刹车依然能保持足够的制动力矩，不会出现刹车失效的隐患。安装板的四个固定孔做了沉头锪平处理，螺栓锁紧后头部不会突出安装板表面，避免转运过程中突出的螺栓头刮蹭货物外包装，支架的折弯处做了内R角过渡，没有尖锐的直角棱边，装配时不会划伤操作人员的手部，也能降低应力集中导致的支架断裂风险。轮芯内部的轴承采用双列深沟球轴承，轴承与轮轴的配合选用过渡配合，既不会出现配合过松导致的轮体晃动，也不会因为配合过紧导致装配时需要强行敲击损伤轴承滚道，轴承外侧的防尘盖采用卡嵌式结构，后期维护时不需要专用工具就能撬开加注润滑脂，不用整体拆卸轮组就能完成日常保养。
