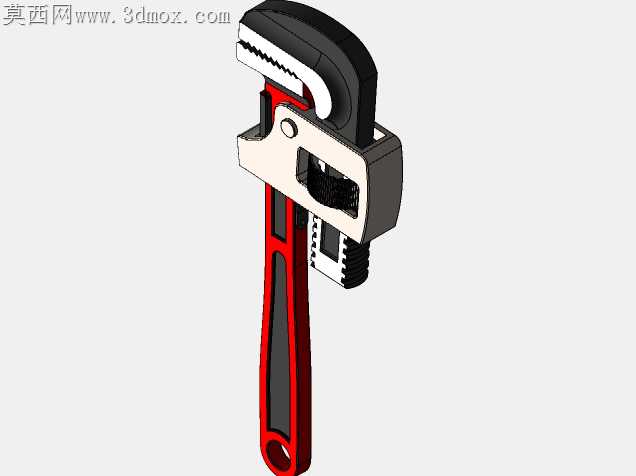

管道安装用可调式重型管钳结构设计

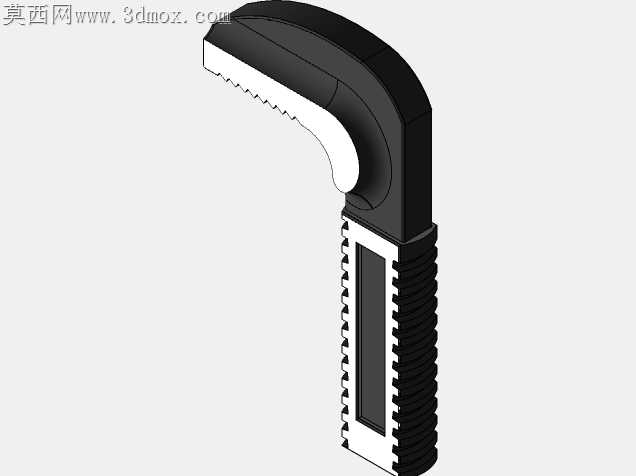

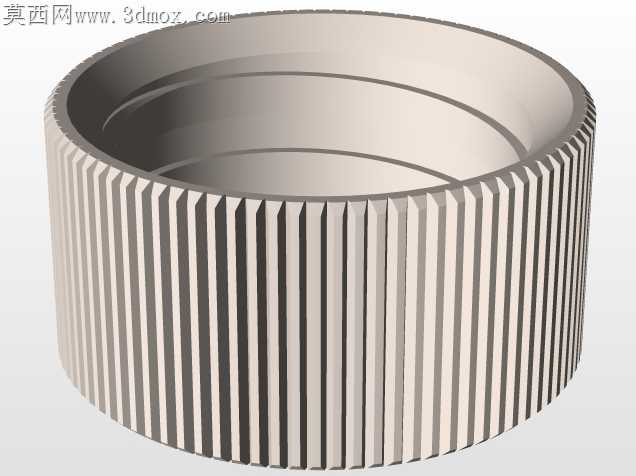

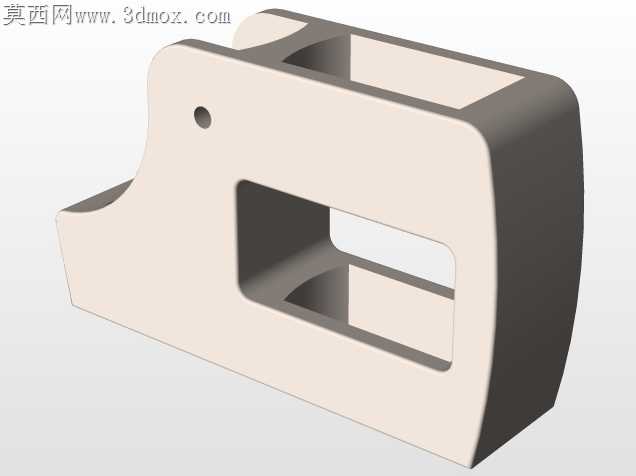

管道安装现场常遇到不同管径的金属、塑料管材夹持需求，普通固定开口扳手无法适配圆管曲面的咬合，容易出现打滑、管面压痕过深甚至管材变形的问题，这款管钳的结构设计完全围绕现场夹持的实际痛点做了适配。钳口的齿形做了非对称倾角处理，咬合管材时齿尖会顺着管材转动的反方向嵌入，越施力咬合力越强，不会出现施力过程中钳口滑脱的情况，齿部的硬度预留了淬火处理的加工余量，建模时特意把齿根的圆角做了0.2mm的过渡，避免后续热处理时齿根应力集中出现崩齿。活动钳身的导轨槽和固定钳身的配合面留了0.05mm的滑动间隙，既不会因为间隙过大出现夹持晃量，也不会因为间隙过小在沾染现场泥沙、铁屑后出现卡滞，调节螺母的内螺纹和钳身的齿条配合做了防退扣的阻尼设计，拧动调节时手感顺滑，夹持受力后不会因为震动出现开口自行变大的情况。手柄部分做了双色包覆的结构设计，内层是高强度的铸铁基体承担扭力载荷，外层的橡塑包覆层做了凹凸的防滑纹理，握持时贴合手掌的受力曲线，长时间施力也不会出现硌手的情况，手柄尾部的挂孔做了圆角强化，挂放时不会因为应力集中出现柄部断裂。钳头的活动连接销做了防脱的卡簧槽设计，装配时卡簧嵌入槽内后，哪怕频繁开合使用也不会出现销子脱出的装配隐患，整个钳身的重量分布做了重心优化，握持时重心落在手掌中心位置，举高作业时不会出现头重脚轻的费力感。针对薄壁管材的夹持场景，钳口的咬合面做了分段齿形设计，靠近钳口端部的齿形更细密，咬合薄壁管时不会把管壁咬穿，靠近钳根的齿形更粗壮，夹持厚壁重型管材时能提供足够的咬合力，不同工况下不用更换工具就能适配。调节齿条的齿距做了等距校验，每拧动一圈调节螺母，钳口的开合距离刚好对应常用管径的调节梯度，现场作业时不用反复微调就能快速卡入管材，减少无效操作时间。钳身的表面做了防锈涂层的厚度预留，建模时把所有外露的棱角都做了倒钝处理，不会出现搬运、使用时划伤操作人员的情况，各个连接部位的缝隙都做了排污的导流斜面，现场使用时沾到的泥水、油污能顺着斜面自然流出，不会积在缝隙里造成零件锈蚀卡滞。
