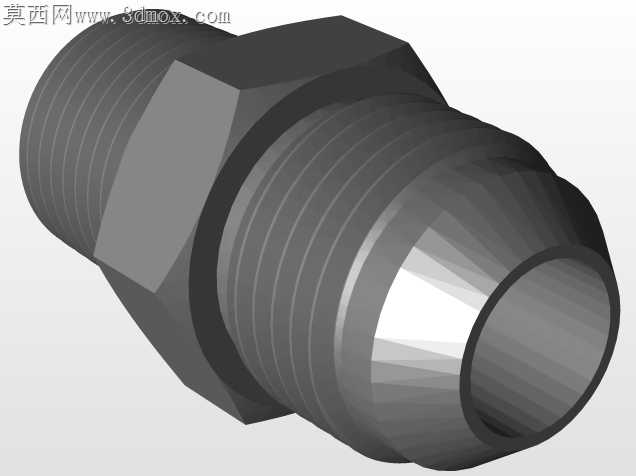

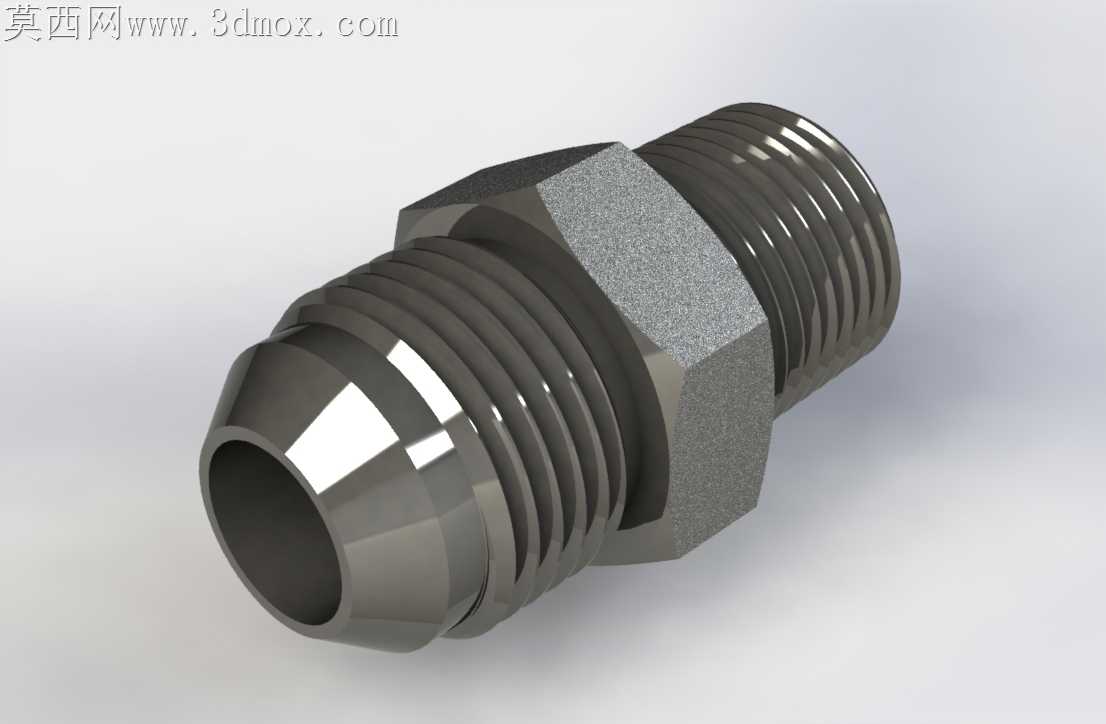

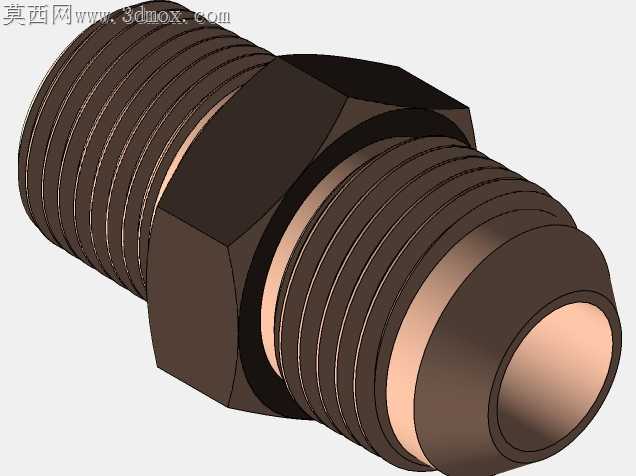

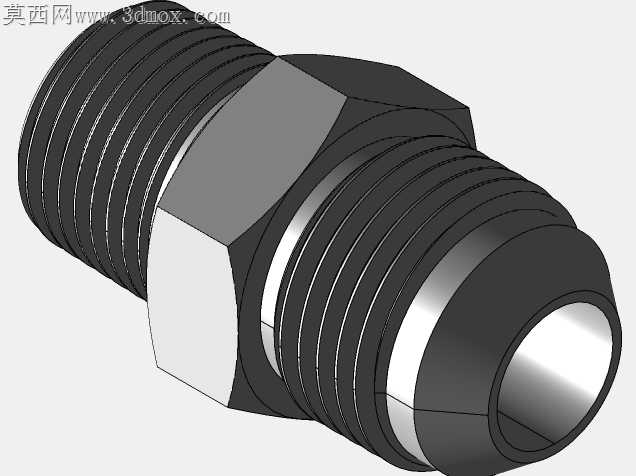

37度扩口式外丝直通铜管接头结构

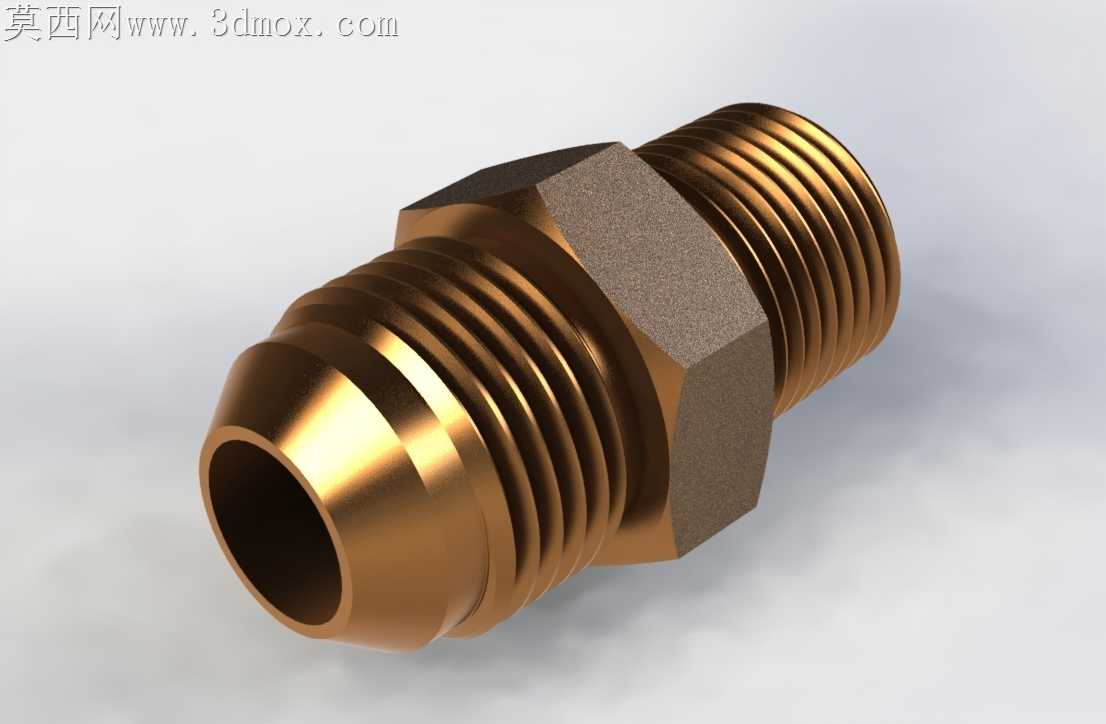

紫铜材质的扩口接头在液压管路现场装配时，最容易出现的问题就是扩口锥面与螺母贴合度不足导致的渗漏，这款直通外丝接头的六角夹持段位置做了细微的尺寸偏移，没有和两端螺纹、扩口锥段做同轴等宽设计，就是为了适配现场管钳的咬合深度——常规等宽六角在拧紧NPTF锥管螺纹时，管钳咬合位置太靠近扩口端，很容易在拧紧力矩过大时夹伤锥面根部的退刀槽，导致应力集中后出现裂纹。中间六角段的棱边做了0.2mm的倒钝处理，不是为了外观好看，是加工时冷镦成型的工序要求，紫铜冷镦时尖锐棱边会导致模具型腔应力集中，批量生产时模具寿命会降低近三成，倒钝后的棱边也能避免装配时刮伤操作人员的手套，减少管路布设时的勾挂风险。扩口端的37度锥面没有做整面抛光，只在密封带区域做了Ra0.8的精车处理，锥面尾部靠近外螺纹的位置留了0.15mm的退刀台阶，这个台阶刚好能挡住铜管扩口时产生的飞边，避免飞边挤入螺纹段造成螺纹咬合不畅。NPTF外螺纹的牙顶做了微小的圆弧过渡，干密封螺纹装配时不需要额外缠生料带，牙顶圆弧能在螺纹拧紧时填充牙侧间隙，避免硬拧紧时出现牙型崩裂。很多同类型接头会把扩口端的外螺纹做的和六角段齐平，实际装配时铜管拧入后，螺母的咬合行程会被六角段挡住，导致扩口面压合量不足，这款接头特意把扩口端螺纹伸出六角段1.5mm，给螺母留出了足够的行程余量，哪怕铜管扩口角度有±1度的加工误差，也能通过螺母的行程补偿压合量，不会出现虚接渗漏。锥面和内孔的过渡位置做了R0.3的圆角，高压油液通过时不会在直角位置产生紊流，长期使用也不会因为气蚀出现内壁剥蚀，内孔的通径做了等径设计，没有因为两端螺纹规格差异做缩径，能最大限度降低管路的压力损失。表面的喷砂氧化处理不是为了做仿铜质感，是紫铜件加工后容易氧化变色，喷砂后的哑光表面能在仓储过程中延缓氧化速度，装配时也不容易留下指纹印，避免后期氧化出现局部花斑。
