模块化多档位凸轮式转换开关结构设计

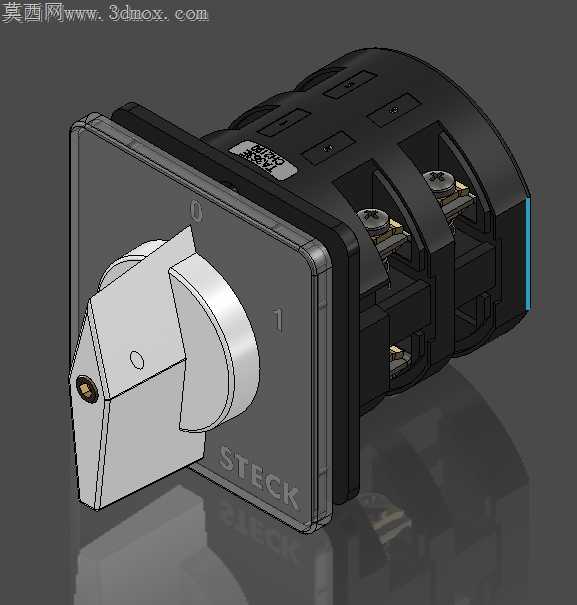

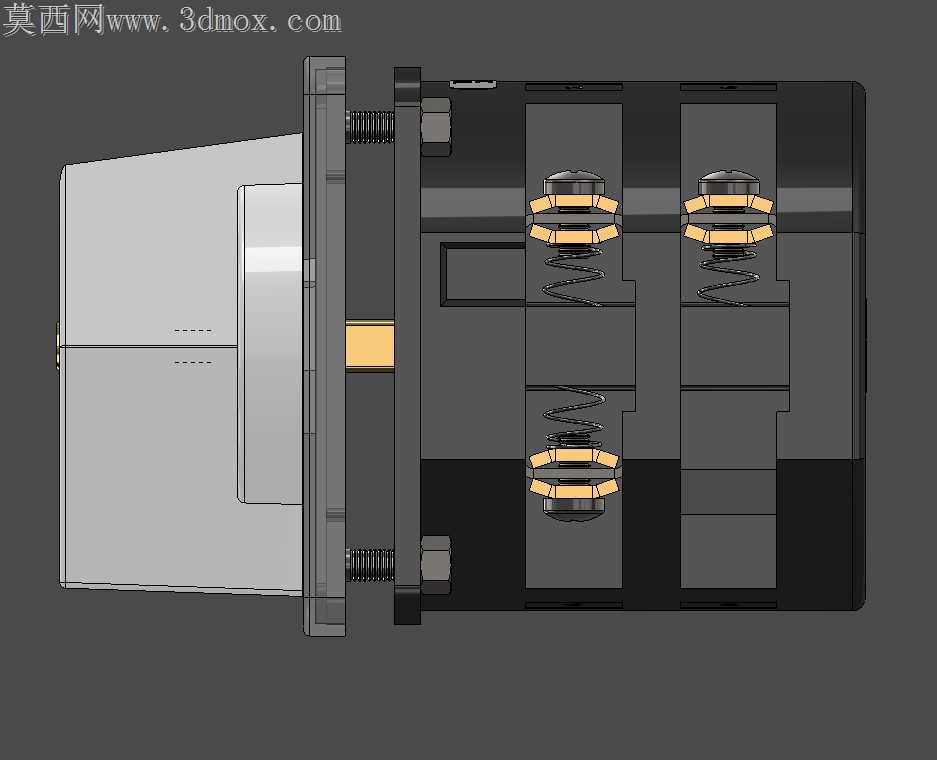

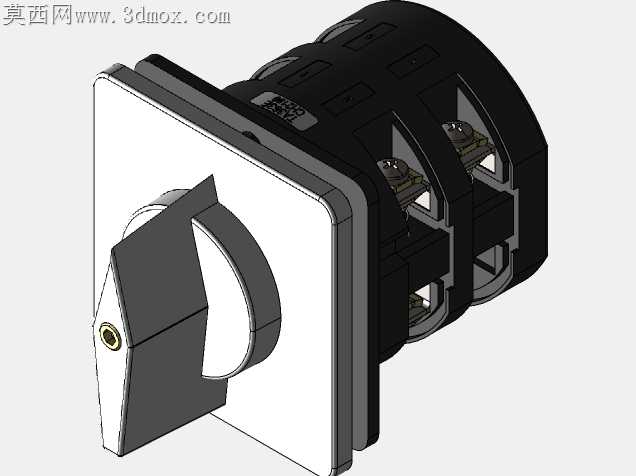

低压配电现场常遇到转换开关触点烧蚀、档位错位、拆装维护耗时久的问题，根源在于早期一体式开关结构没有给接触单元留足独立公差补偿空间，单个触点损耗就要更换整台开关，运维成本居高不下。这款转换开关采用堆叠式模块化装配逻辑，前端操作面板与手柄做了防呆定位设计，手柄转轴与凸轮驱动块采用D型截面配合，取消了传统的平键连接结构，避免长期往复转动出现键槽磨损、档位虚位的问题。每一层接触单元都设计了独立的定位卡扣与导电片安装槽，相邻层之间通过绝缘隔板上的定位柱实现精准对位，不需要额外的紧固件就能完成层间堆叠，装配时不需要反复调整同轴度，单组触点更换只需要拆开对应层的卡扣，不用拆解整组开关，现场维护效率能提升六成以上。接触室内部的静导电片预留了0.15mm的弹性形变余量，动触点与凸轮从动件做了一体化注塑嵌装，金属嵌件与塑料基座的结合面设计了燕尾槽防脱结构，避免频繁分合操作时触点移位。操作面板的安装法兰做了圆角过渡，边缘预留了密封胶条嵌槽，适配柜体安装时的IP防护需求，手柄握持位置做了防滑纹理，转动档位时的阻尼感通过凸轮轮廓曲线调校，每个档位的定位点都有清晰的触感反馈，不会出现滑档、跳档的情况。层间堆叠的数量可以根据实际回路需求灵活增减，不需要重新开模制作基座，不同电流等级的接触单元可以混装在同一组开关上，适配不同的控制回路需求。导电部件与绝缘基座之间的爬电距离按照低压电器标准做了冗余设计，相邻触点之间的绝缘隔板厚度留足了耐压余量，避免大电流分断时出现飞弧短路。转轴穿过各层接触单元的位置设计了耐磨轴套，减少长期转动带来的绝缘基座磨损，延长开关的机械寿命。
