三菱Lancer运动款轮毂带轮胎总成

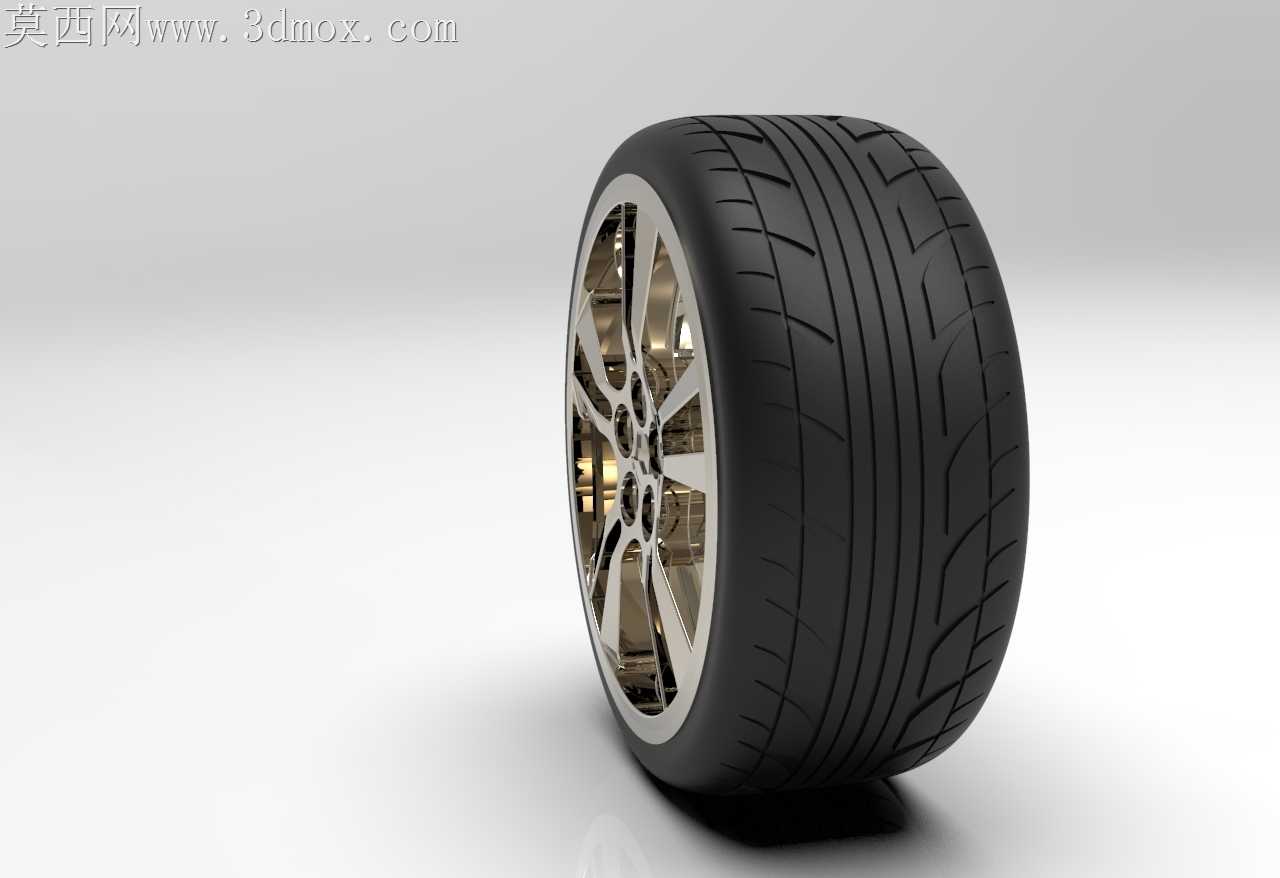

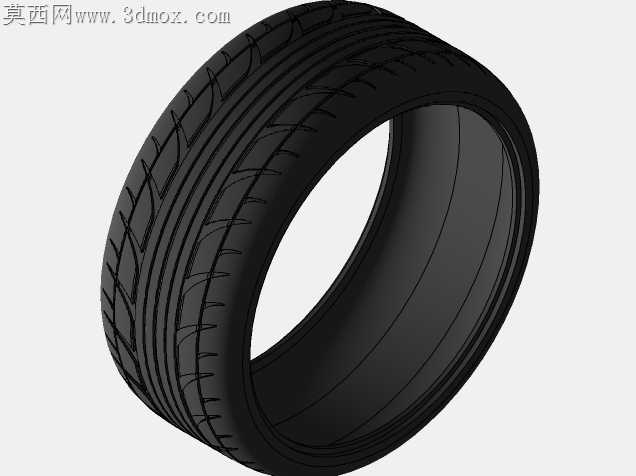

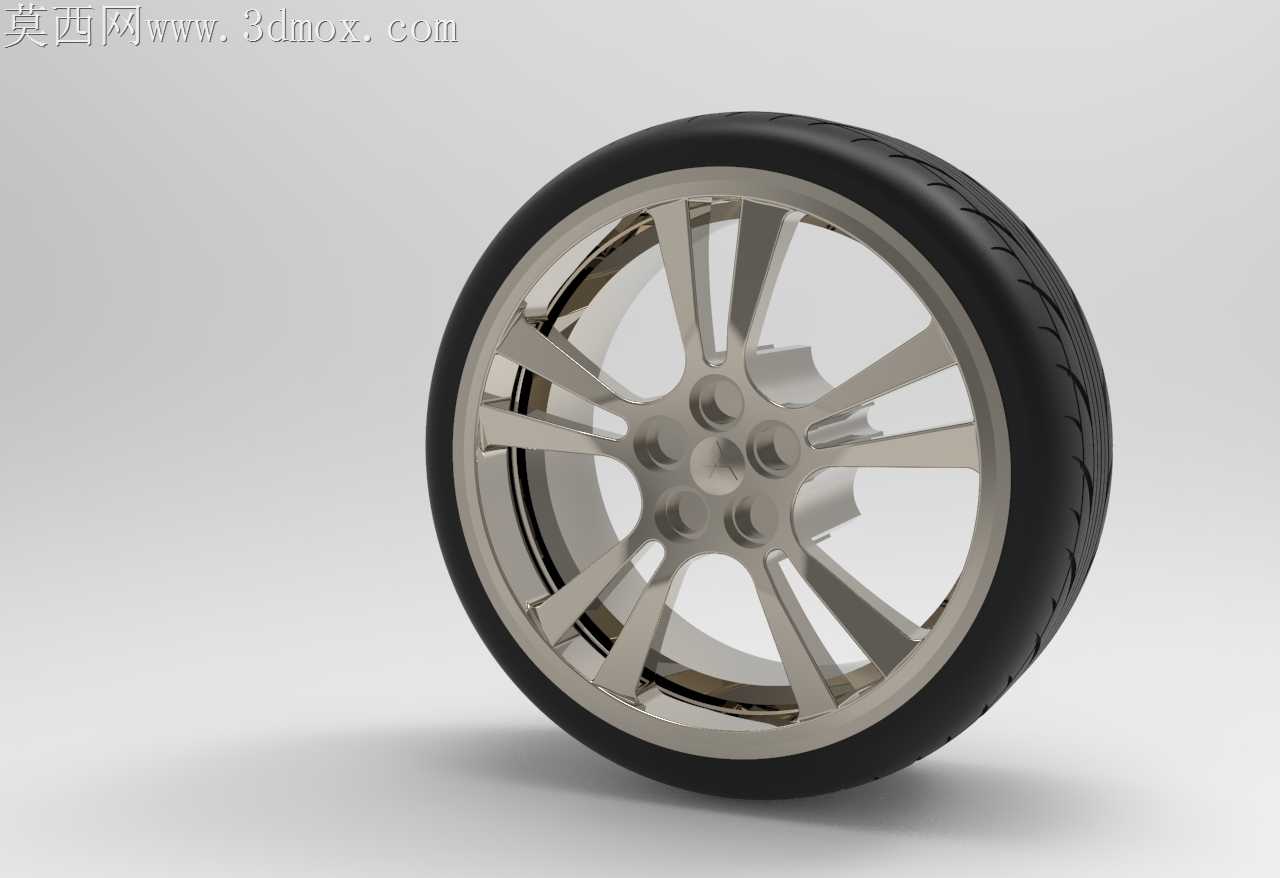

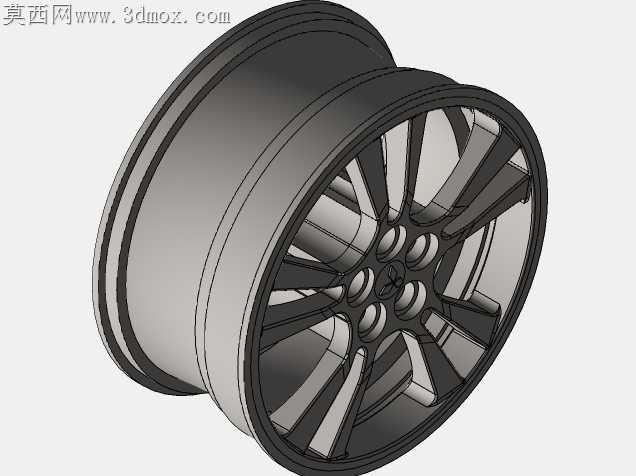

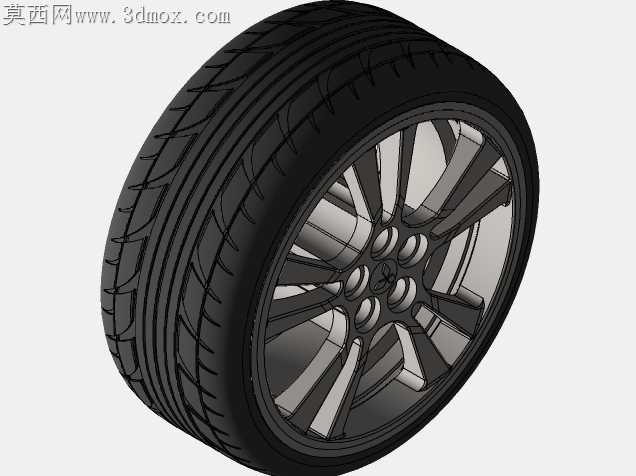

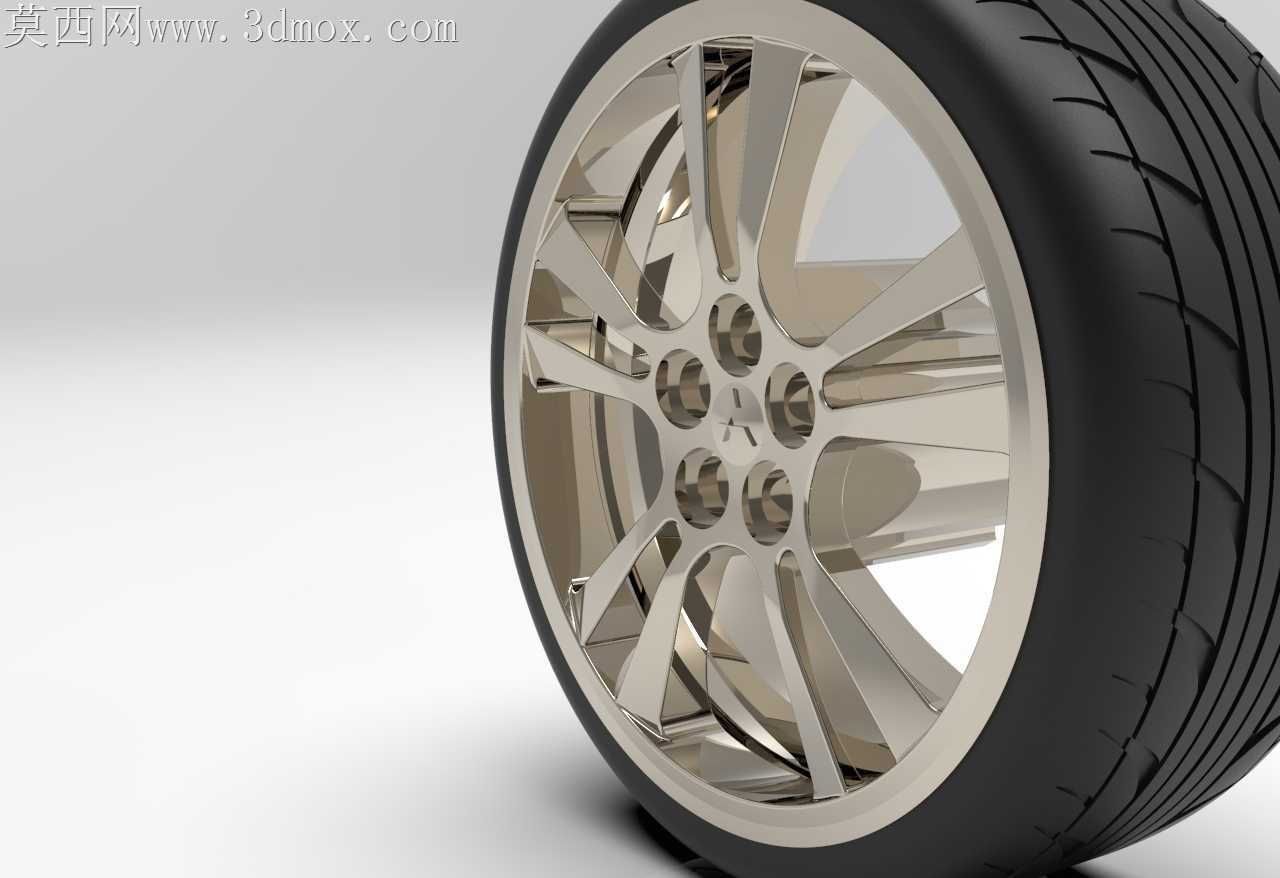

量产乘用车轮毂与轮胎的匹配公差，一直是底盘零部件加工中容易被忽略的细节点，很多初入行业的设计人员只关注轮辐造型的视觉效果，却忽略了轮辋与胎圈的配合过盈量、气门嘴预留位的干涉风险，以及动平衡块安装槽的结构合理性，最终做出的数模只能用于外观展示，完全无法支撑后续的工艺验证与装配模拟。这款轮毂的轮辐采用不等宽多辐条设计，每根辐条的背面都做了渐变式的减薄挖槽，不是单纯为了视觉上的镂空运动感，而是在保证轮辐抗弯扭强度的前提下，尽可能降低簧下质量——簧下质量每降低1kg，对整车操控响应的提升效果远高于车身减重5kg，这也是性能取向车型轮毂设计的核心取舍点。轮辋的胎圈座位置做了标准的15度锥面设计，锥面的表面粗糙度要求控制在Ra1.6以内，这个精度要求是为了保证轮胎充气后胎圈能和轮辋紧密贴合，避免高速行驶时出现轮胎慢漏气、轮辋窜动的隐患。搭配的轮胎胎面采用不对称花纹设计，内侧胎肩的花纹块刚度更高，用来承担弯道行驶时的侧向载荷，外侧的纵向排水槽深度达到8mm，能保证湿滑路面的排水效率，胎侧的橡胶厚度做了差异化处理，靠近轮辋的位置加厚2mm，用来抵御路边停车时的路肩剐蹭。轮辐和轮辋的焊接位置做了平滑的圆弧过渡，没有尖锐的应力集中棱角，这个细节能避免车辆经过颠簸路面时，焊接位置出现应力疲劳开裂。中心孔的定位台肩尺寸严格匹配车型的轴头直径，配合五个螺栓孔的位置度公差，能保证轮毂装车后不会出现高速抖动的问题。轮胎内部的帘布层结构在数模里做了分层示意，能直观看到钢丝带束层的排布角度，这个角度直接决定了轮胎的侧偏刚度，影响整车的转向手感。很多外观导向的轮毂模型会把轮辐的背面做成实心结构，不仅不符合真实的加工工艺，也完全忽略了轮毂散热的需求——这款模型里轮辐之间的镂空通道刚好对准刹车卡钳的位置，车辆行驶时气流能顺着镂空通道吹向刹车盘，带走制动产生的热量，避免长距离制动时出现热衰减。胎面的花纹沟底做了细小的防裂筋设计，能避免轮胎长期使用后花纹沟底出现应力裂纹，延长轮胎的使用寿命。气门嘴的安装位设置在两根辐条之间的凹陷位置，不会在安装平衡块时出现干涉，也能避免充气时操作空间不足的问题。
