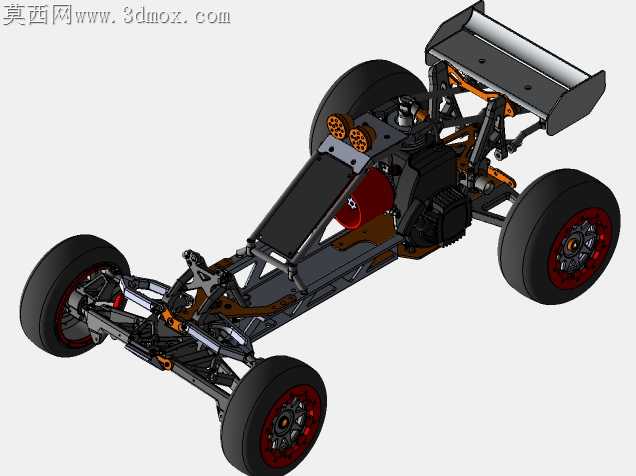

德森沃尔多巴哈5B越野赛车结构设计

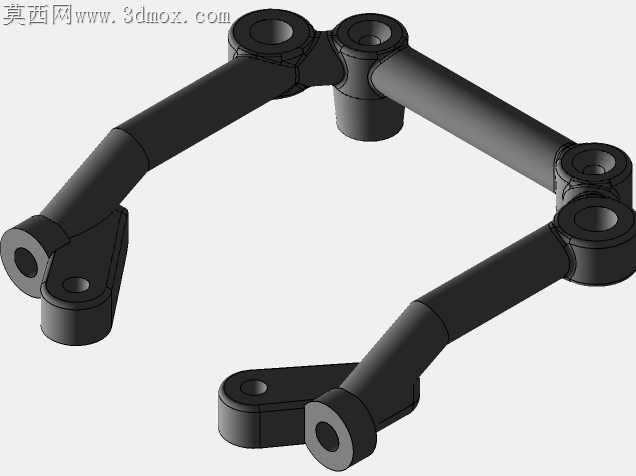

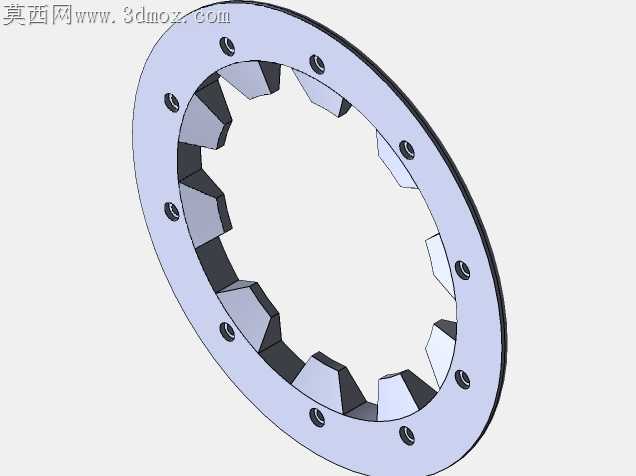

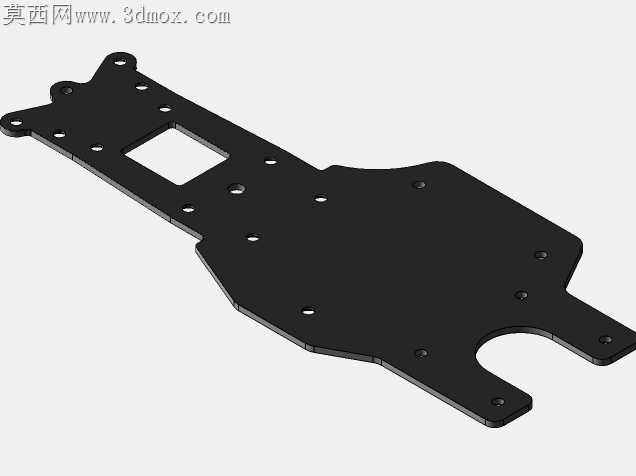

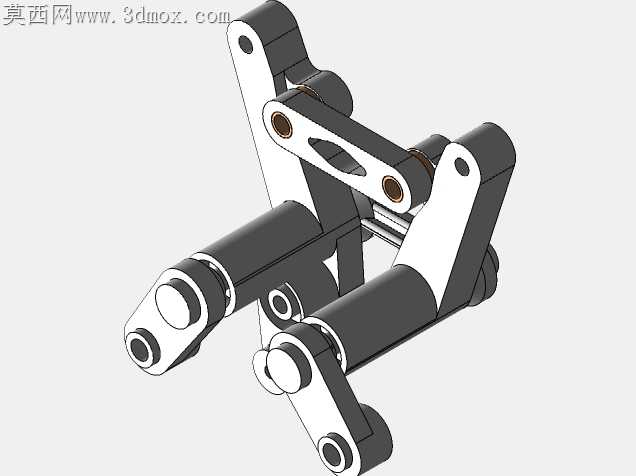

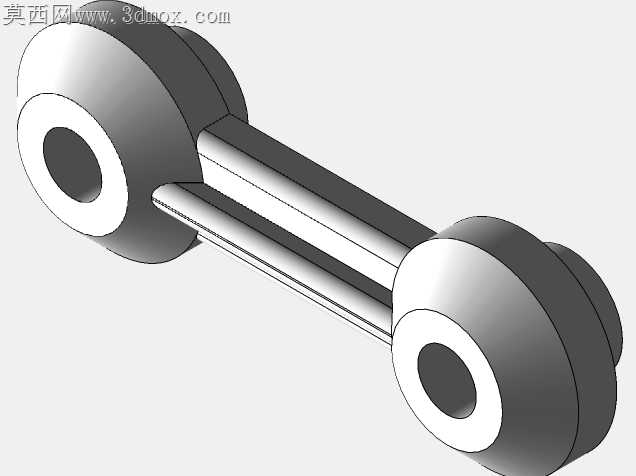

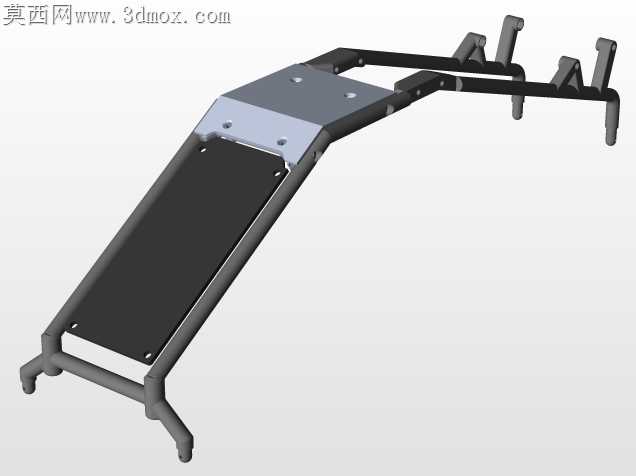

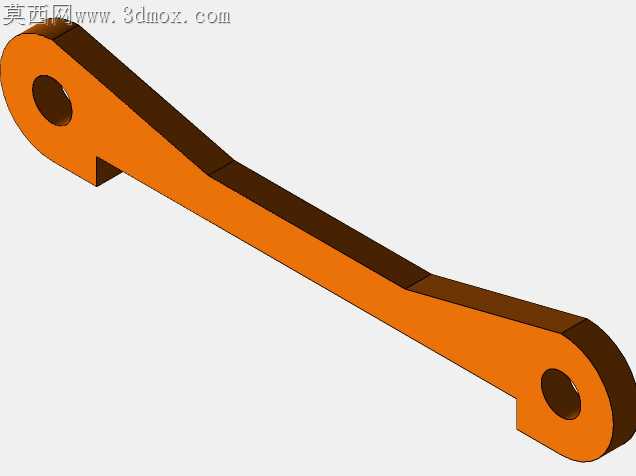

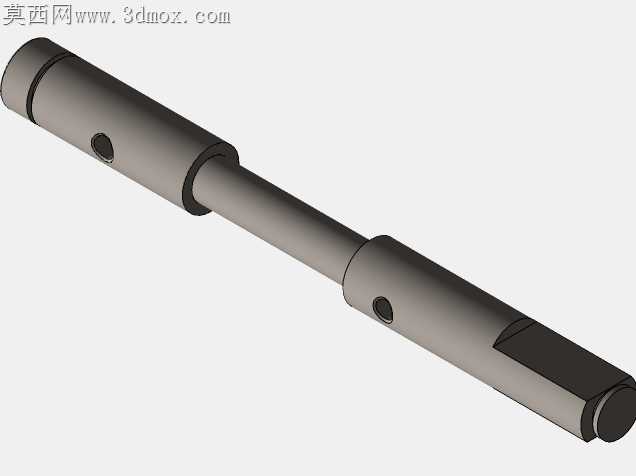

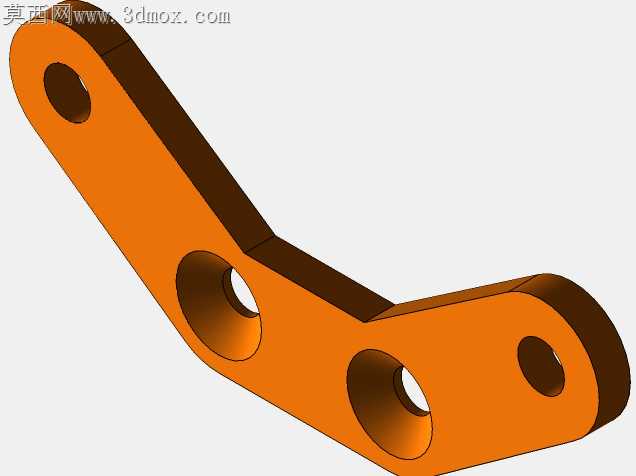

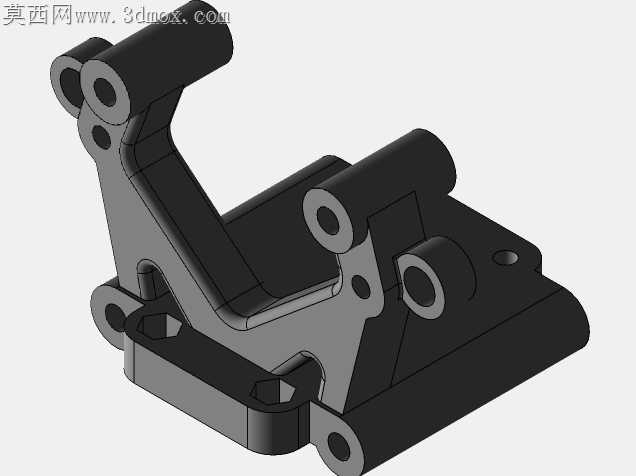

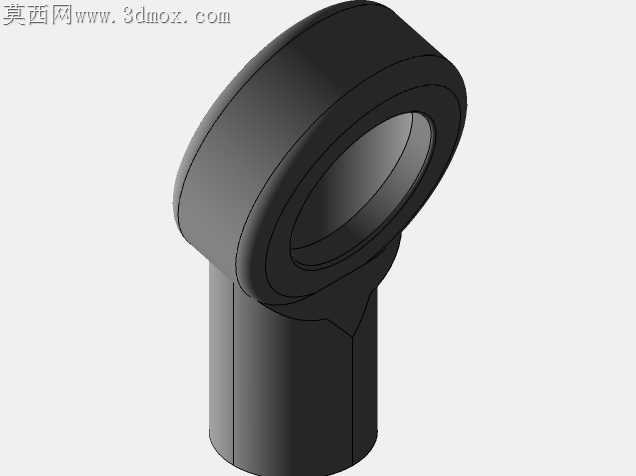

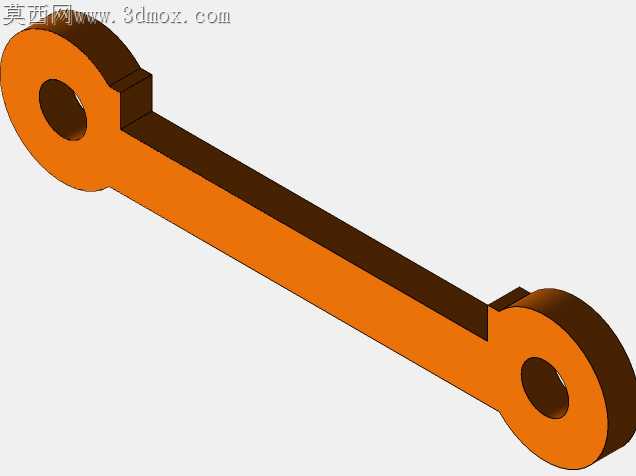

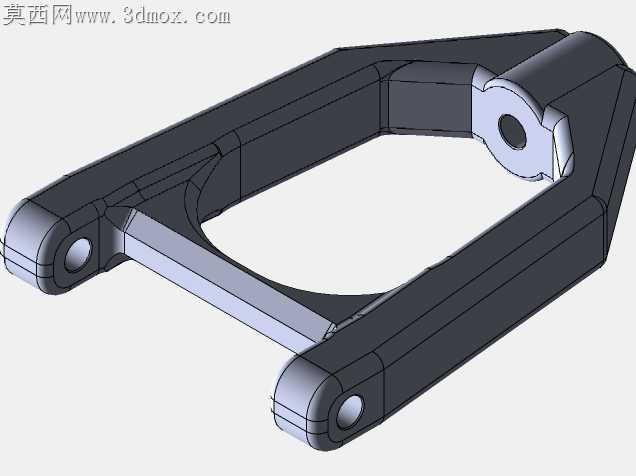

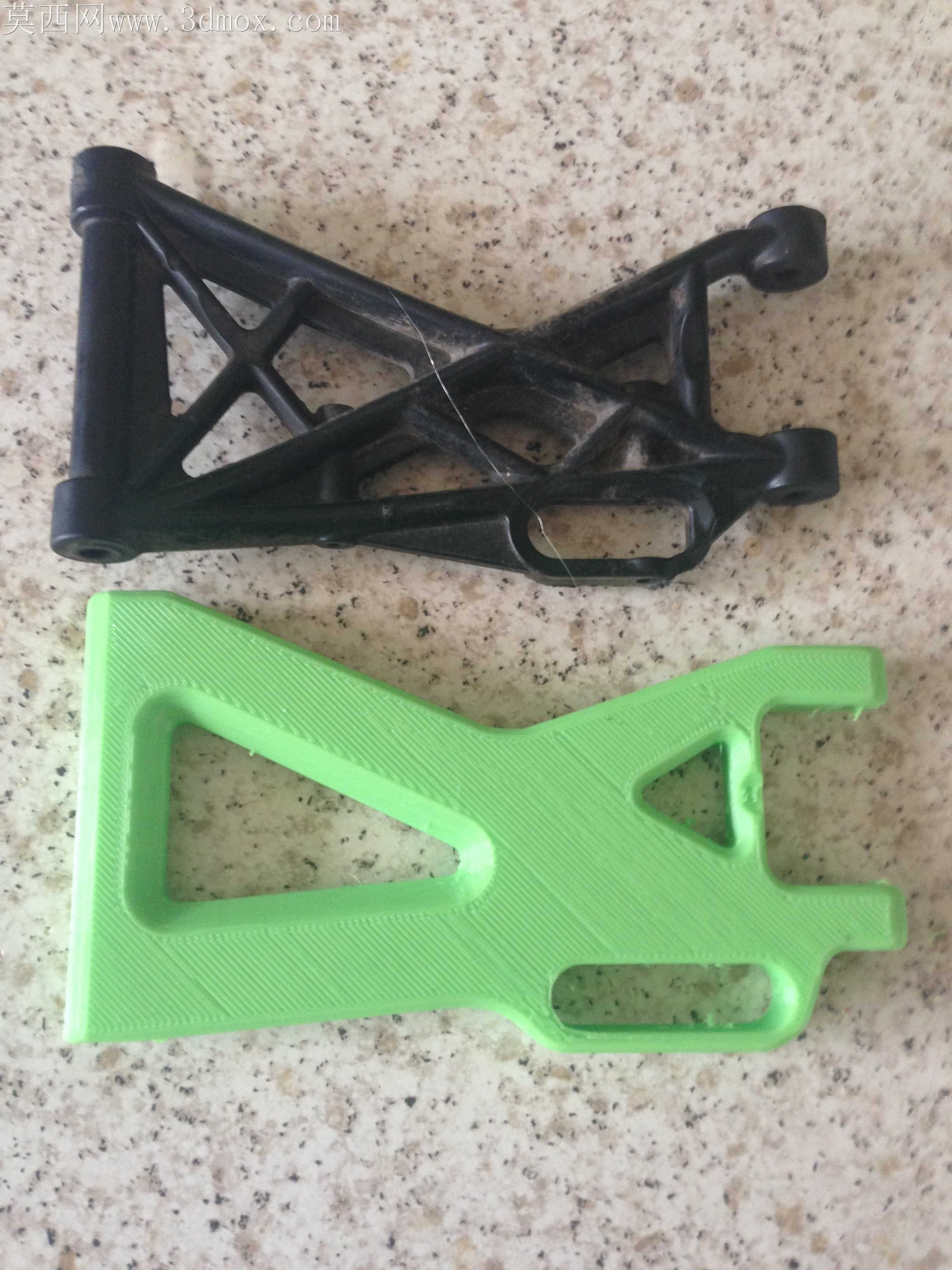

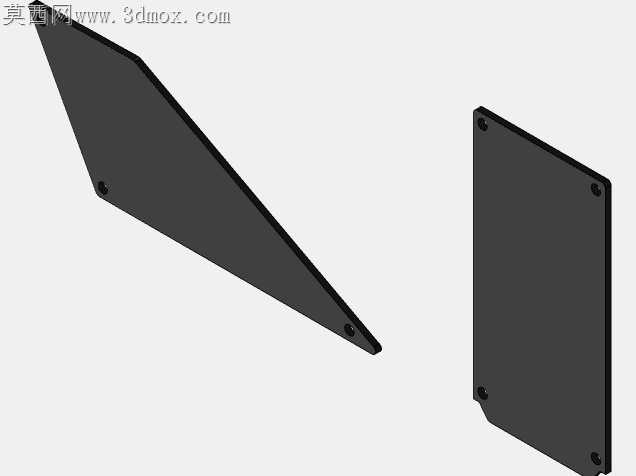

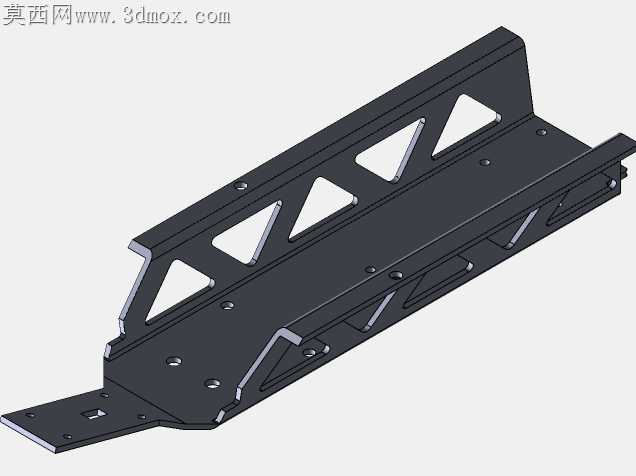

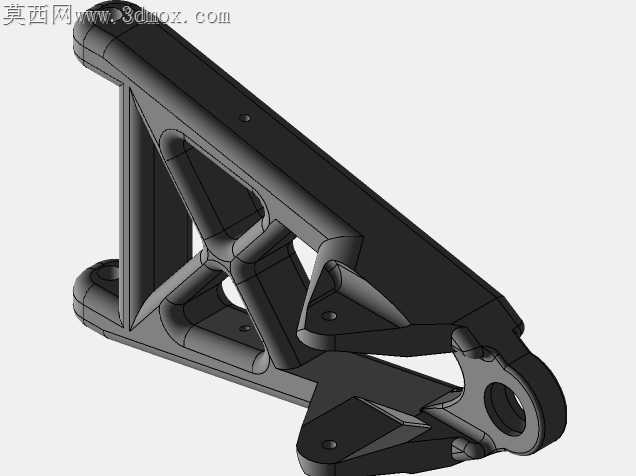

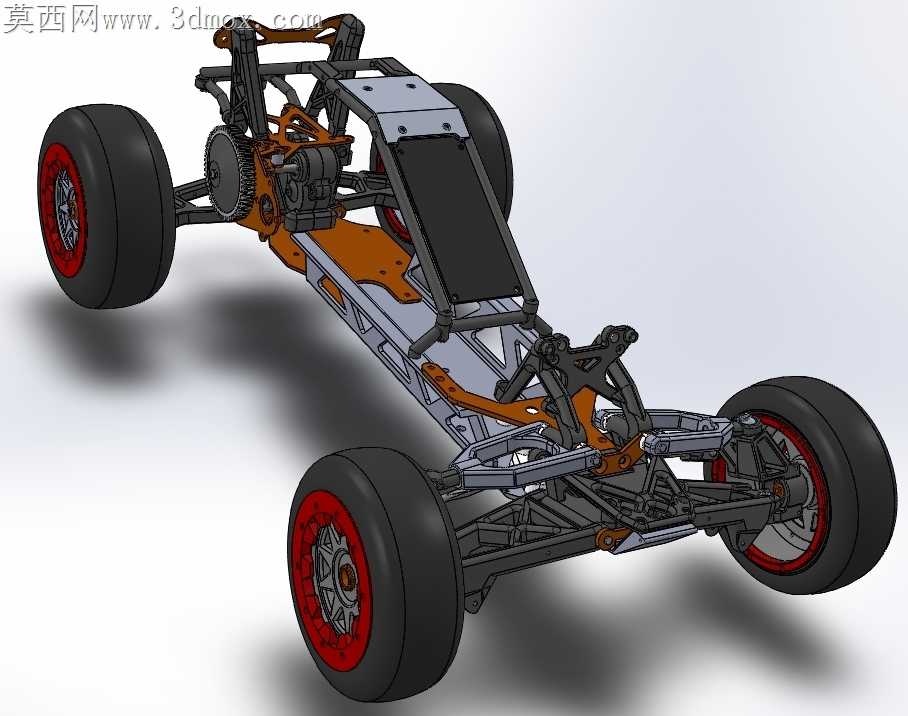

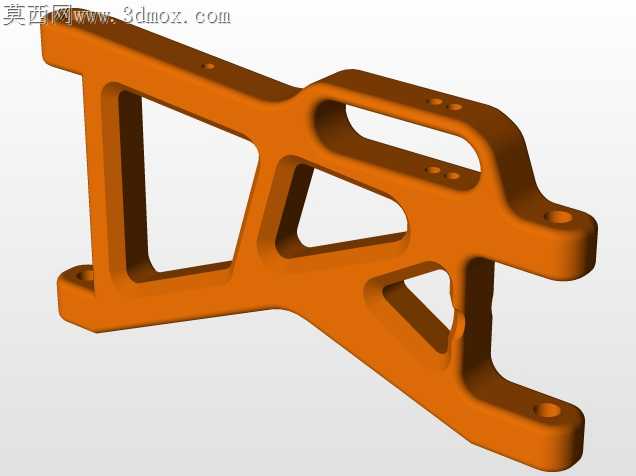

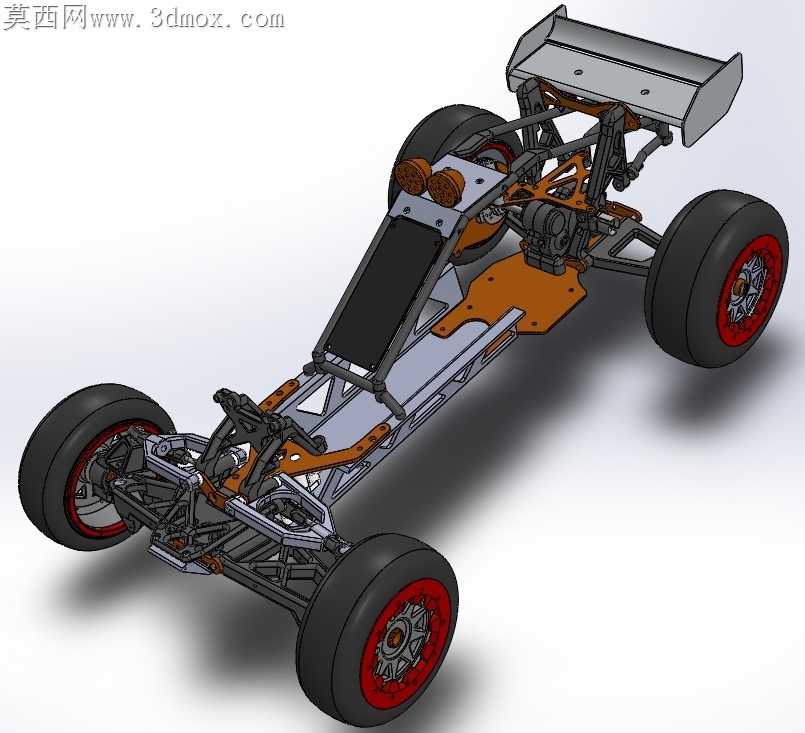

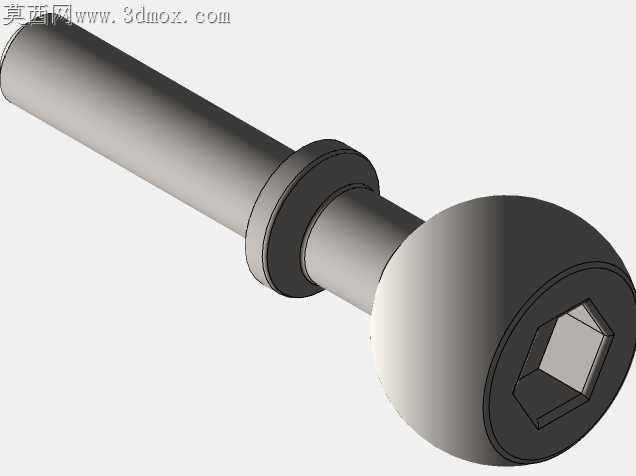

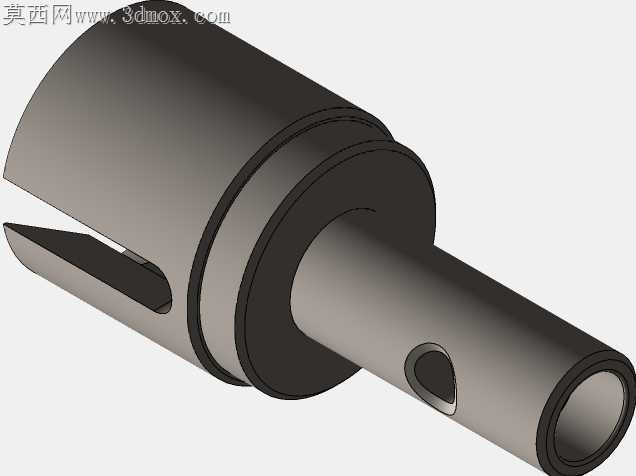

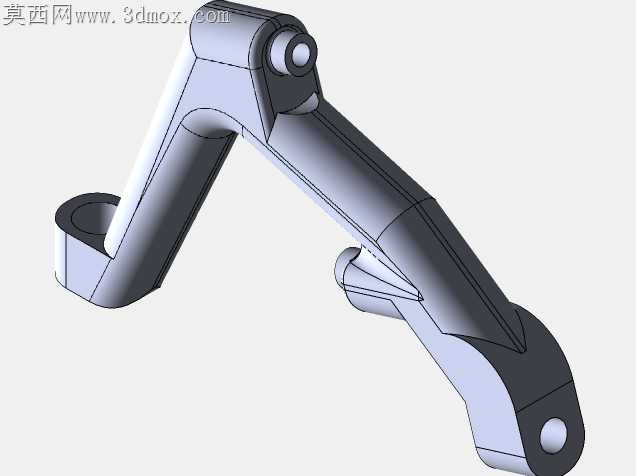

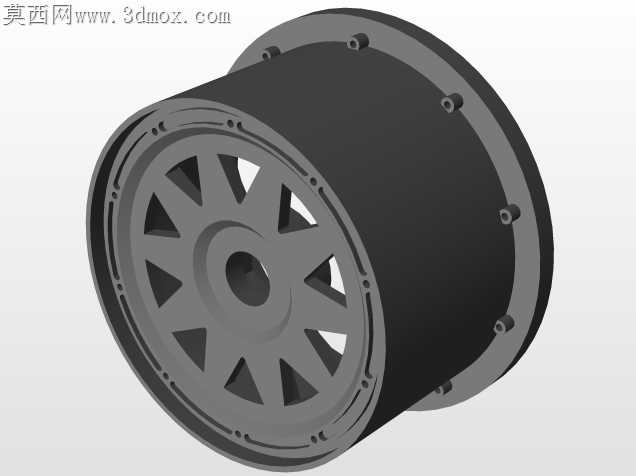

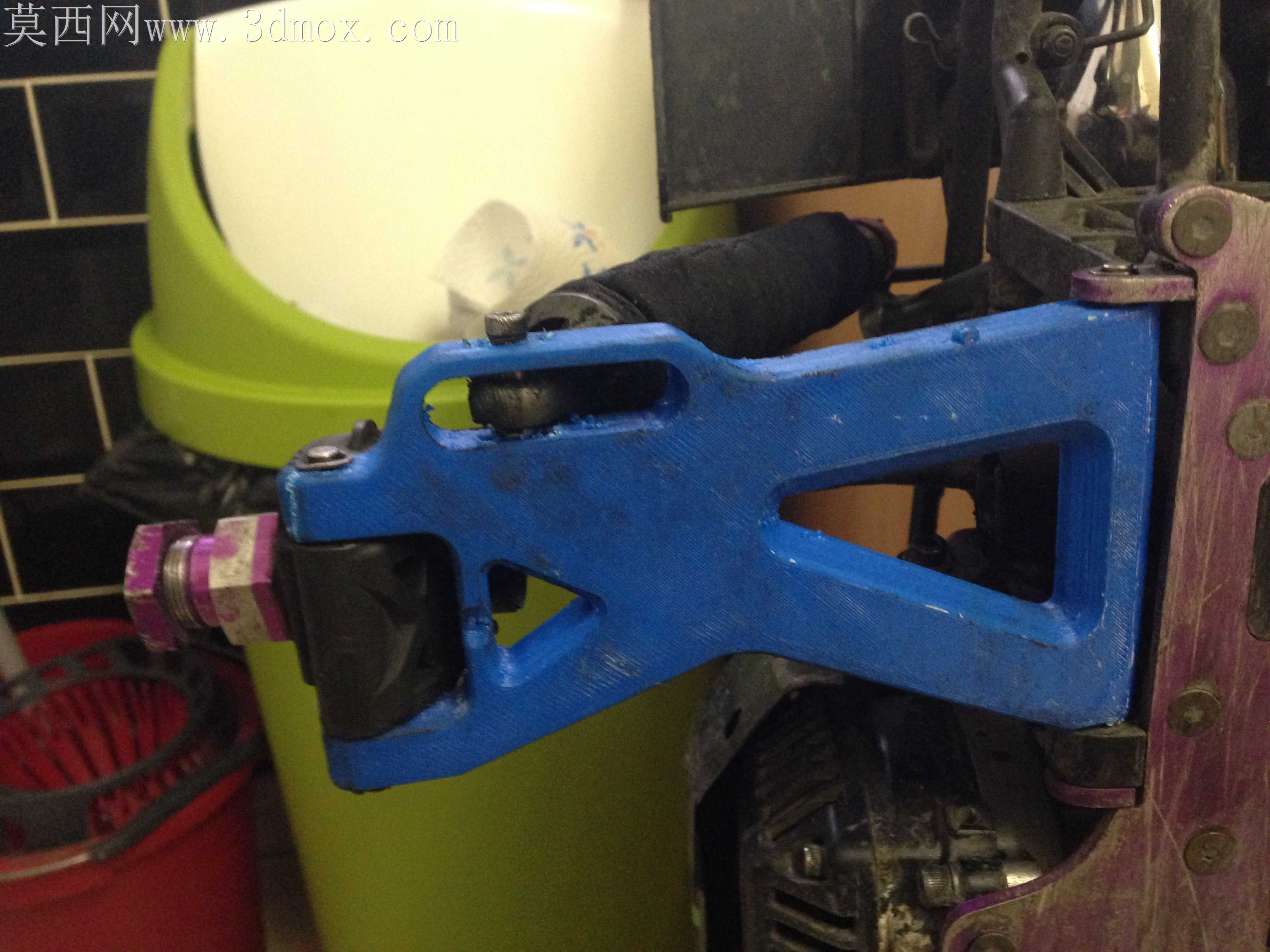

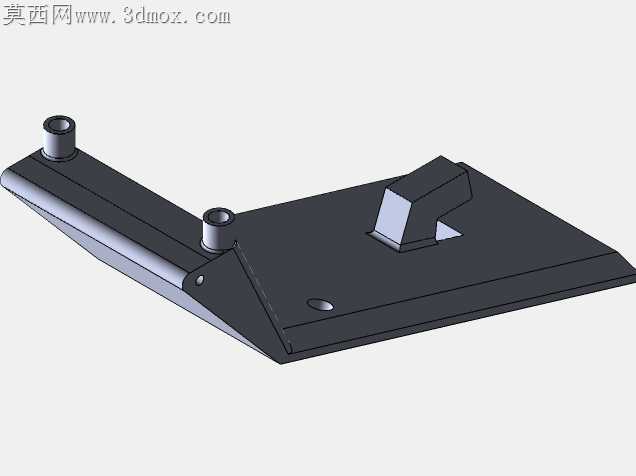

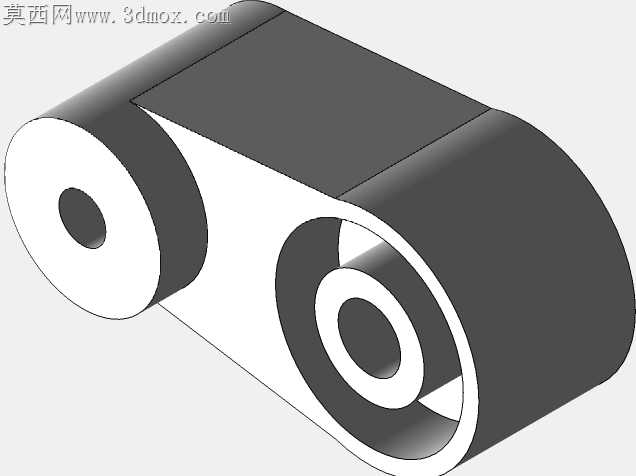

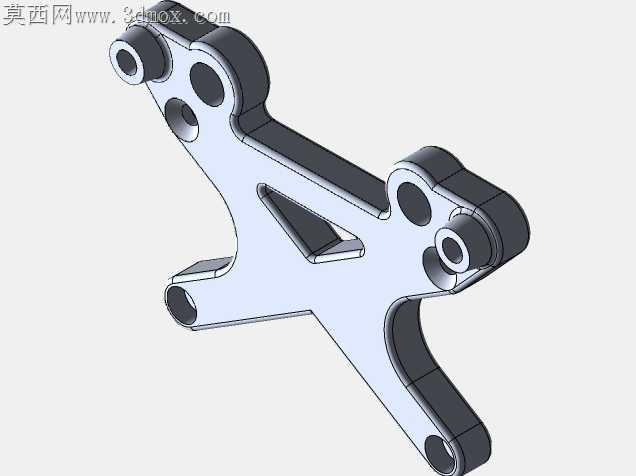

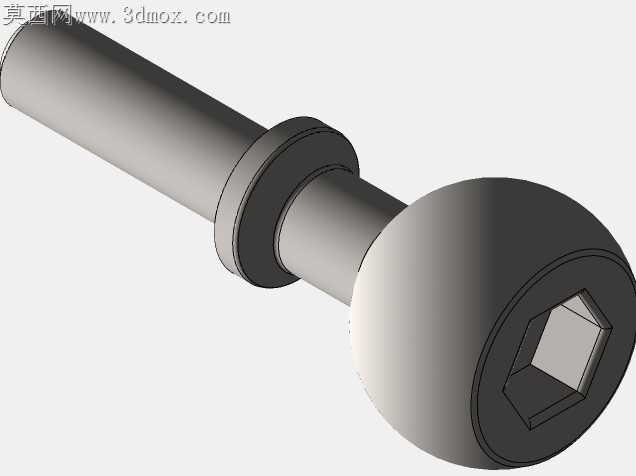

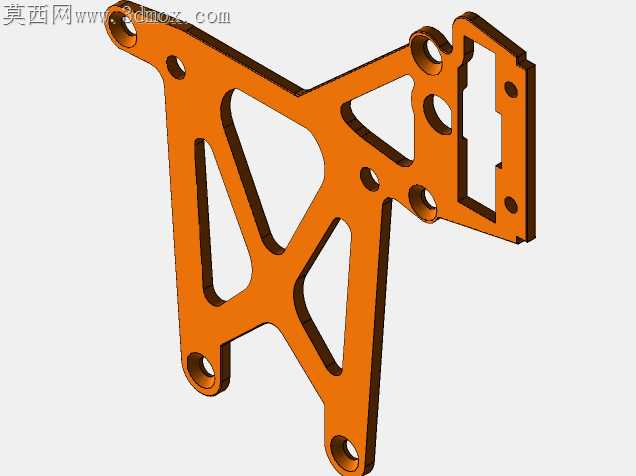

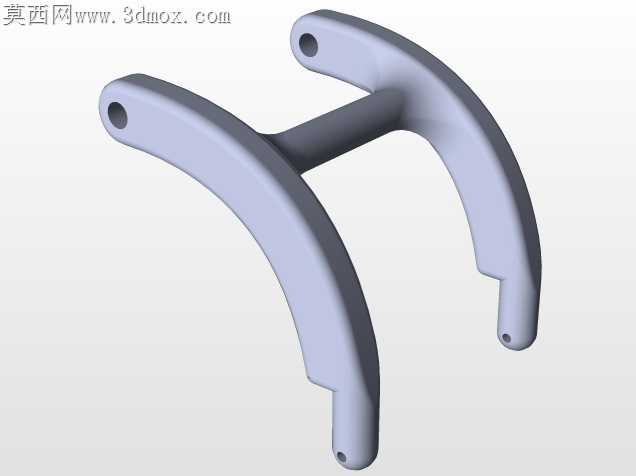

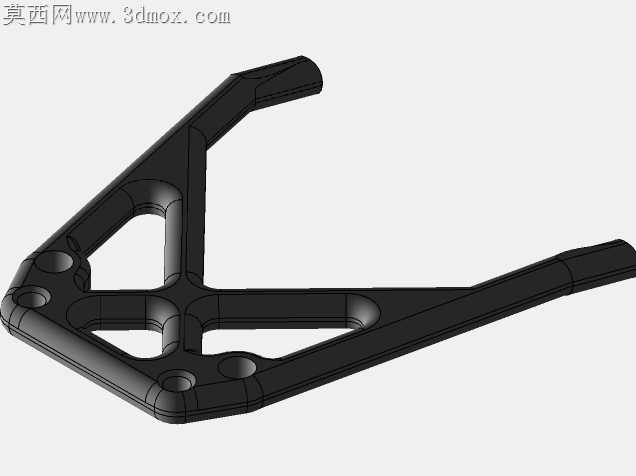

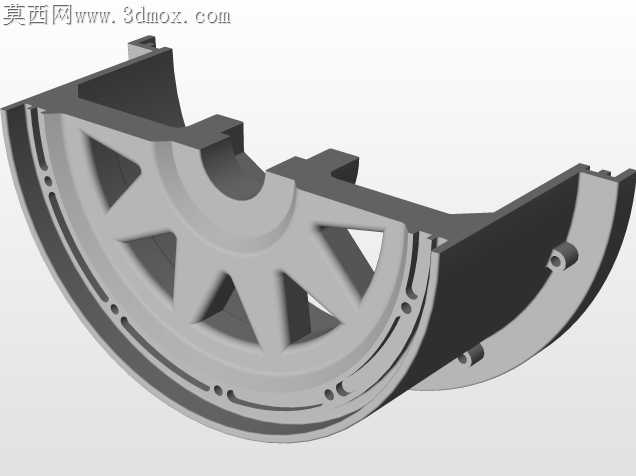

越野赛车在非铺装路面高速行驶时，车架承受的交变冲击载荷极易引发局部应力集中，传统管状车架在飞坡落地瞬间的焊缝开裂问题，一直是小型越野车型结构设计中绕不开的痛点。这款巴哈5B的车架没有采用等径钢管满焊的常规方案，主承载区选用变截面异型管材拼接，在轮组安装座与车架衔接的位置，额外加设了三角形加强筋片，筋片边缘做了圆弧过渡处理，避免直角切口带来的应力截断效应，哪怕连续飞坡落地，冲击力也能顺着管材弧度均匀分散到整个车架主体，不会在焊缝位置形成应力聚集点。前后双叉臂悬挂的铰接点没有直接焊接在车架主管上，而是单独设计了嵌入式安装座，安装座与管材接触的面做了仿形贴合处理，焊接时能保证足够的熔深，后期更换摆臂衬套时也不会因为反复拆装磨损车架本体。摆臂本身采用镂空式结构设计，在不降低抗弯强度的前提下削减了非承载区的材料厚度，轮下重量的降低能直接减少悬挂往复运动的惯性，颠簸路面的轮胎贴地性会有明显提升。裸露的传动半轴特意做了等速万向节的防尘结构预留，日常在砂石路面行驶时，泥沙不会直接灌入万向节缝隙造成磨损，后期维护只需要定期更换防尘套即可，不用频繁拆解万向节清洗保养。车尾的固定式尾翼没有采用单薄的单片式结构，翼面下方加设了两根斜向支撑臂直接连接到车架后横梁，高速行驶时尾翼产生的下压力不会全部作用在尾翼安装支架上，能直接传递到车架主体，避免长时间高速行驶后支架出现金属疲劳变形。底板选用分段式拼接设计，靠近驾驶区的位置做了凸起的加强筋，既能抵御路面飞石的撞击，也能在发生正面碰撞时通过筋片的溃缩吸收部分冲击力，不会让撞击力直接传递到驾驶区域。轮圈的辐条采用不等厚设计，靠近轮毂轴承的位置厚度更大，往轮缘方向逐渐变薄，兼顾了轮圈的整体强度与转动惯量控制，大油门起步时轮圈的形变量能控制在合理范围内，不会因为扭矩过大出现辐条断裂的问题。转向拉杆的球头位置预留了调节余量，后期调整前轮前束时不需要拆解整个转向结构，只需要转动拉杆两端的调节螺母就能完成参数校准，适配不同抓地力的路面行驶需求。
