自制小型液压驱动花园作业推土拖拉机

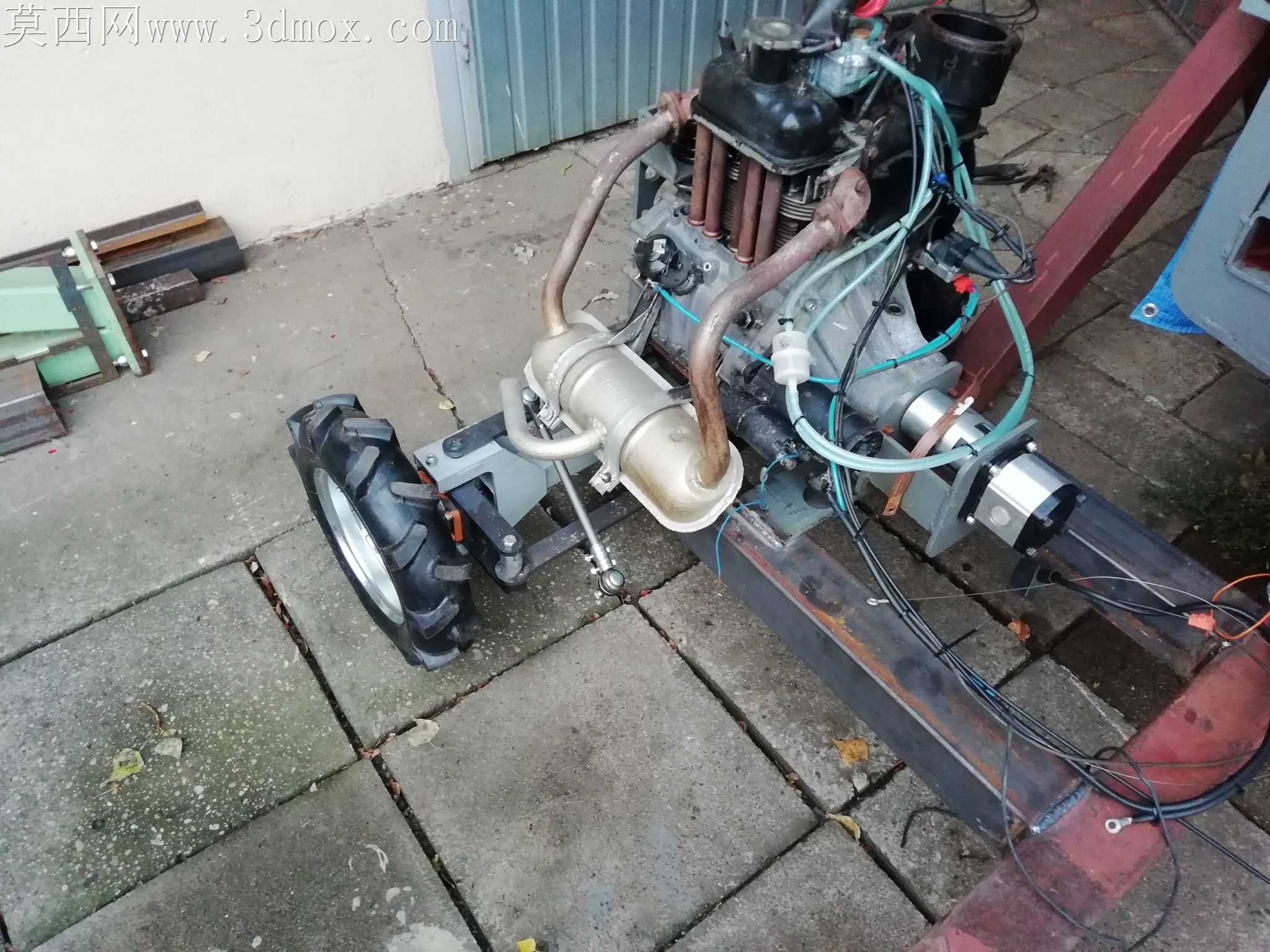

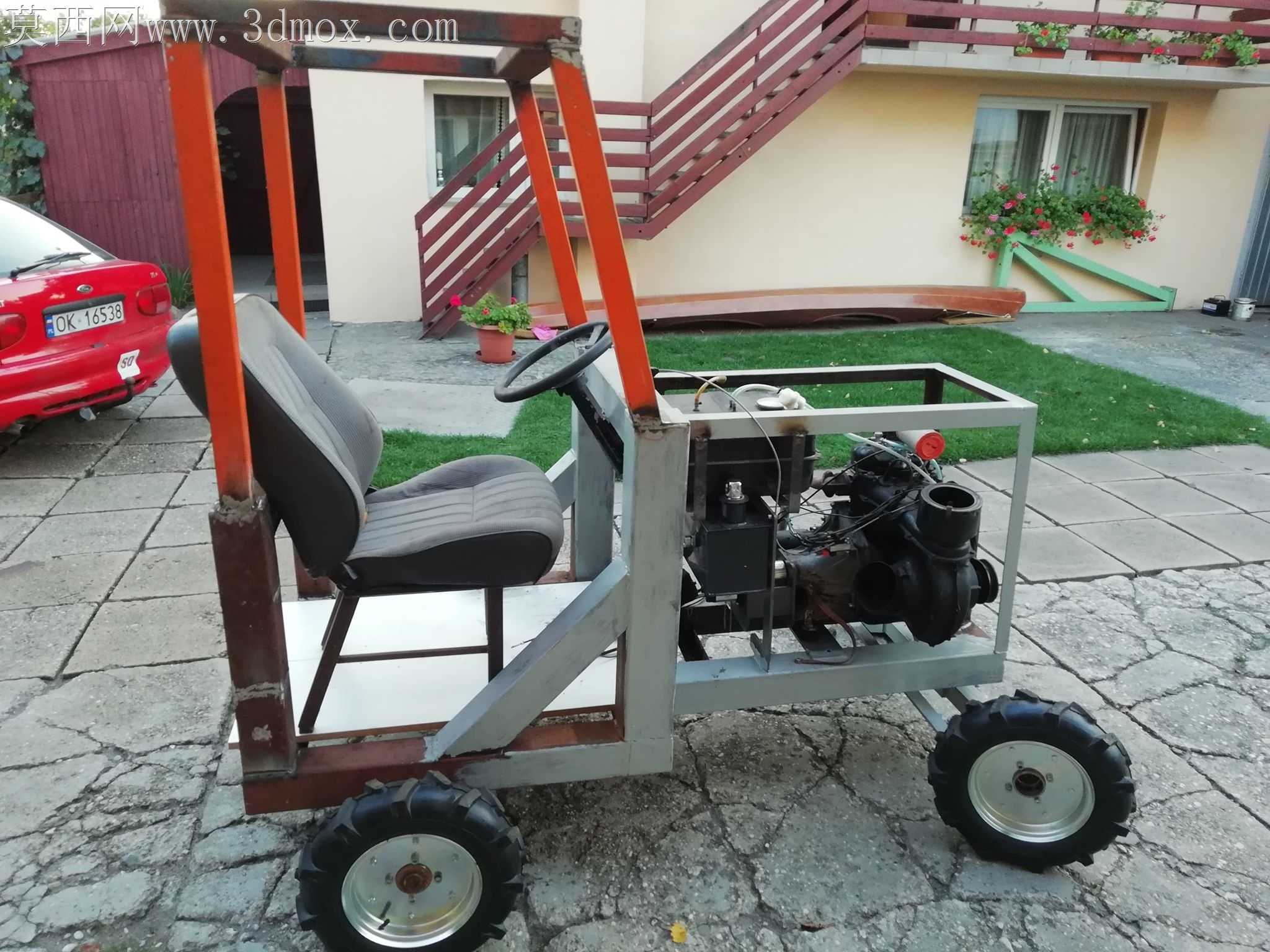

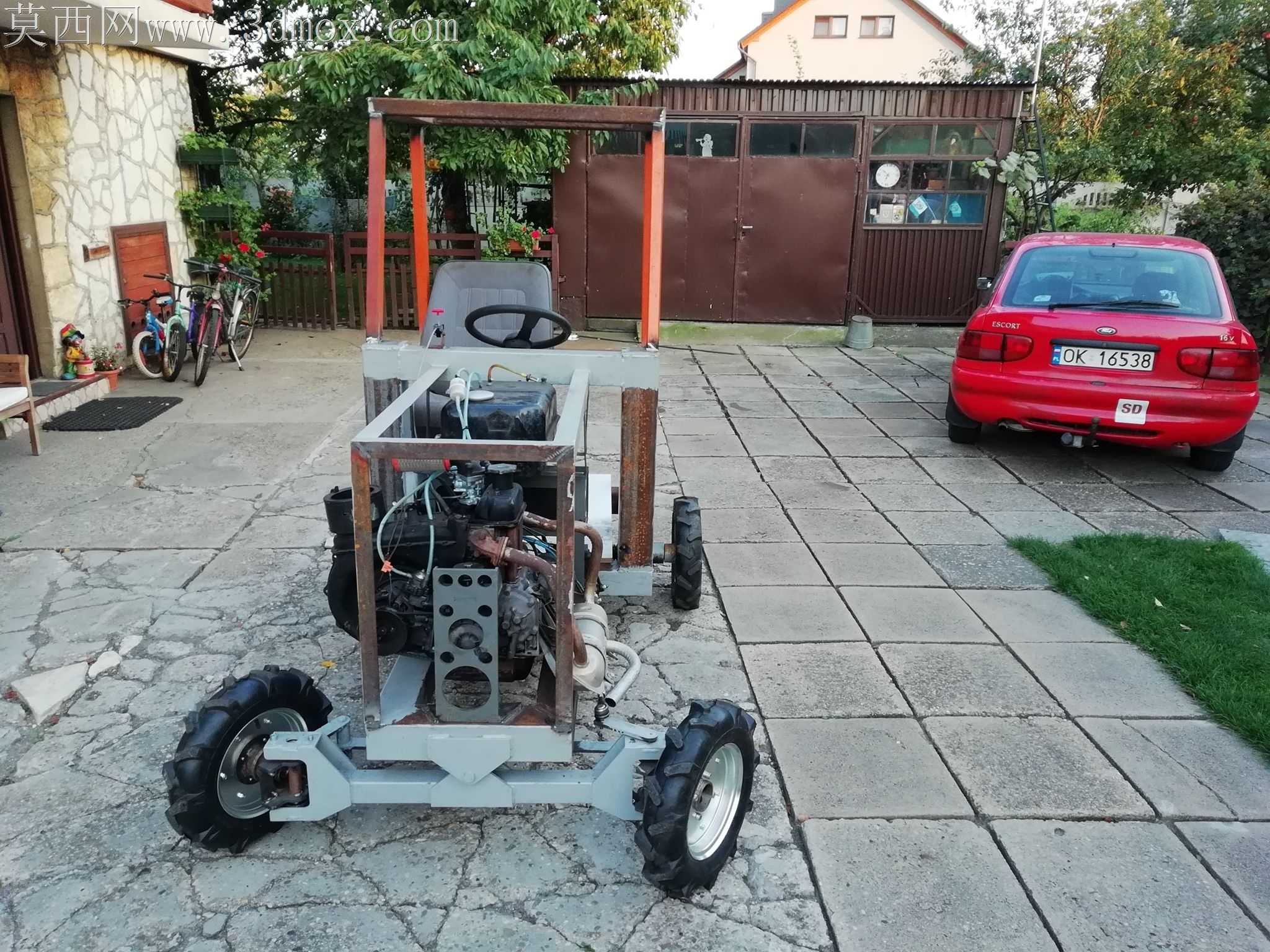

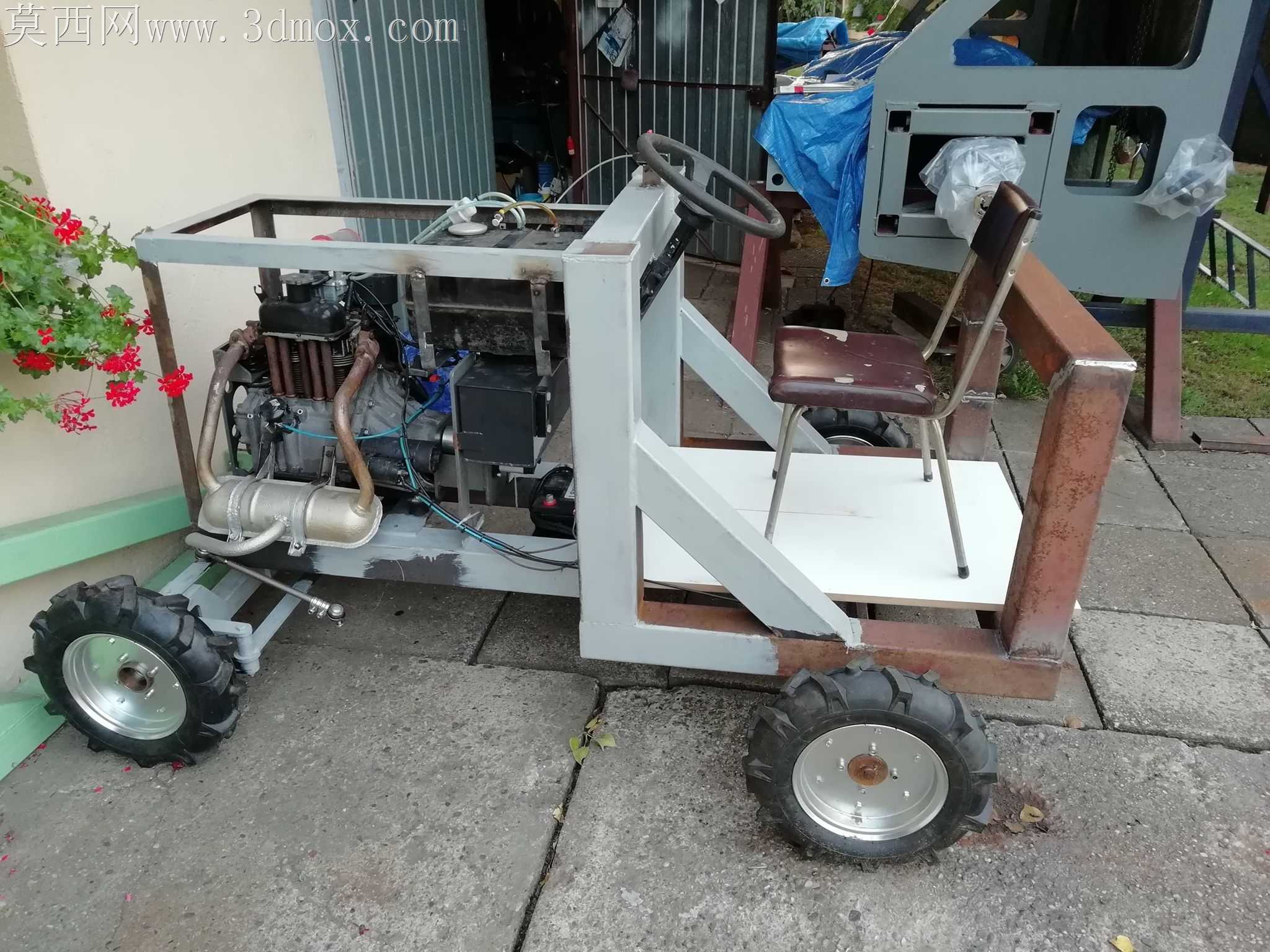

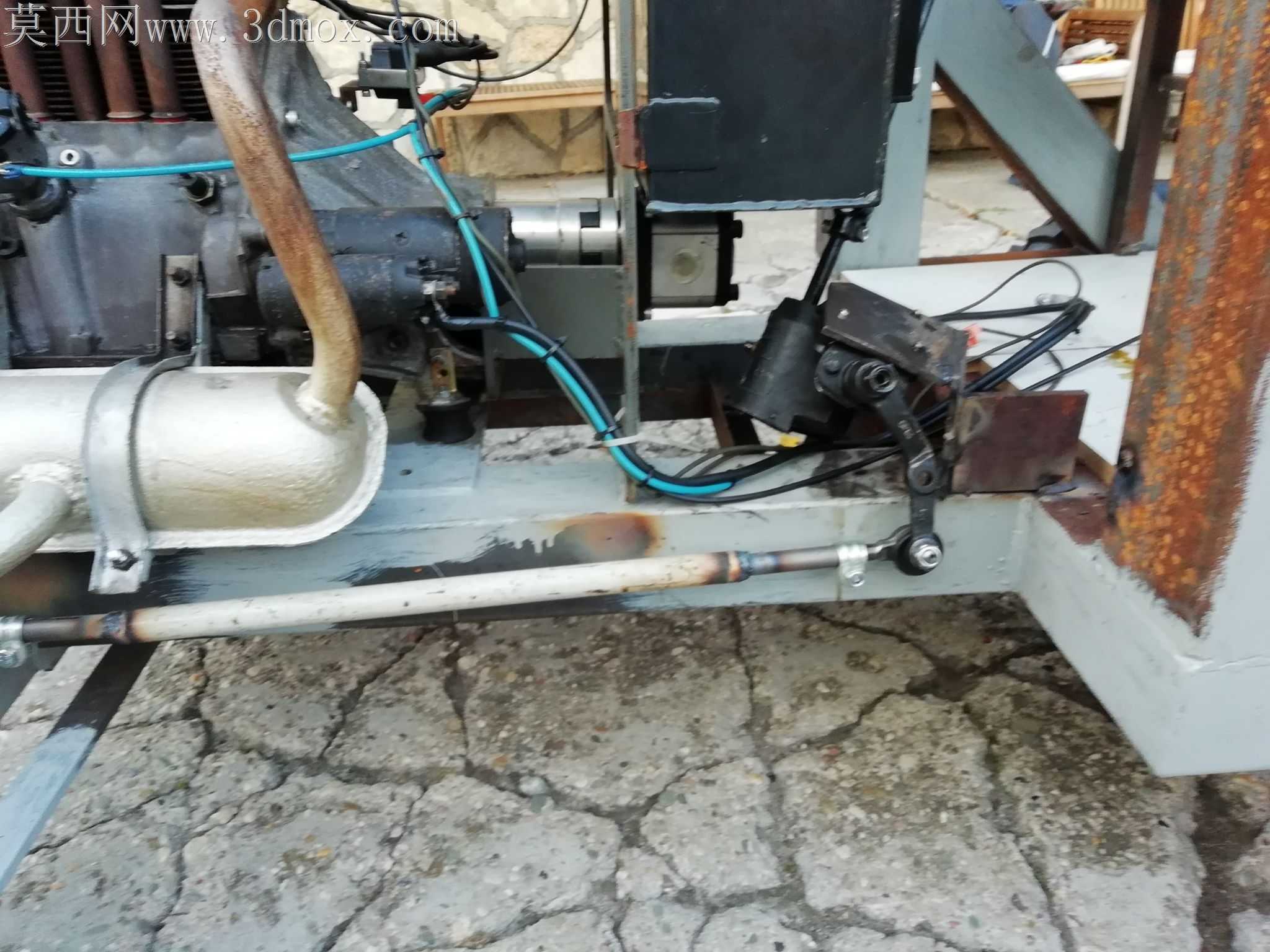

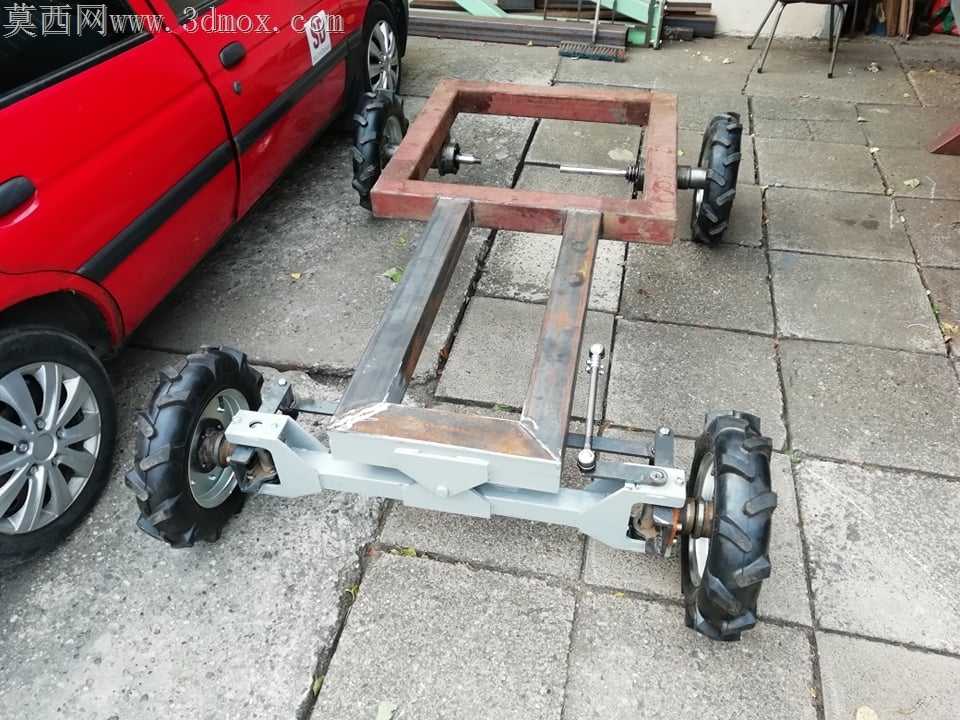

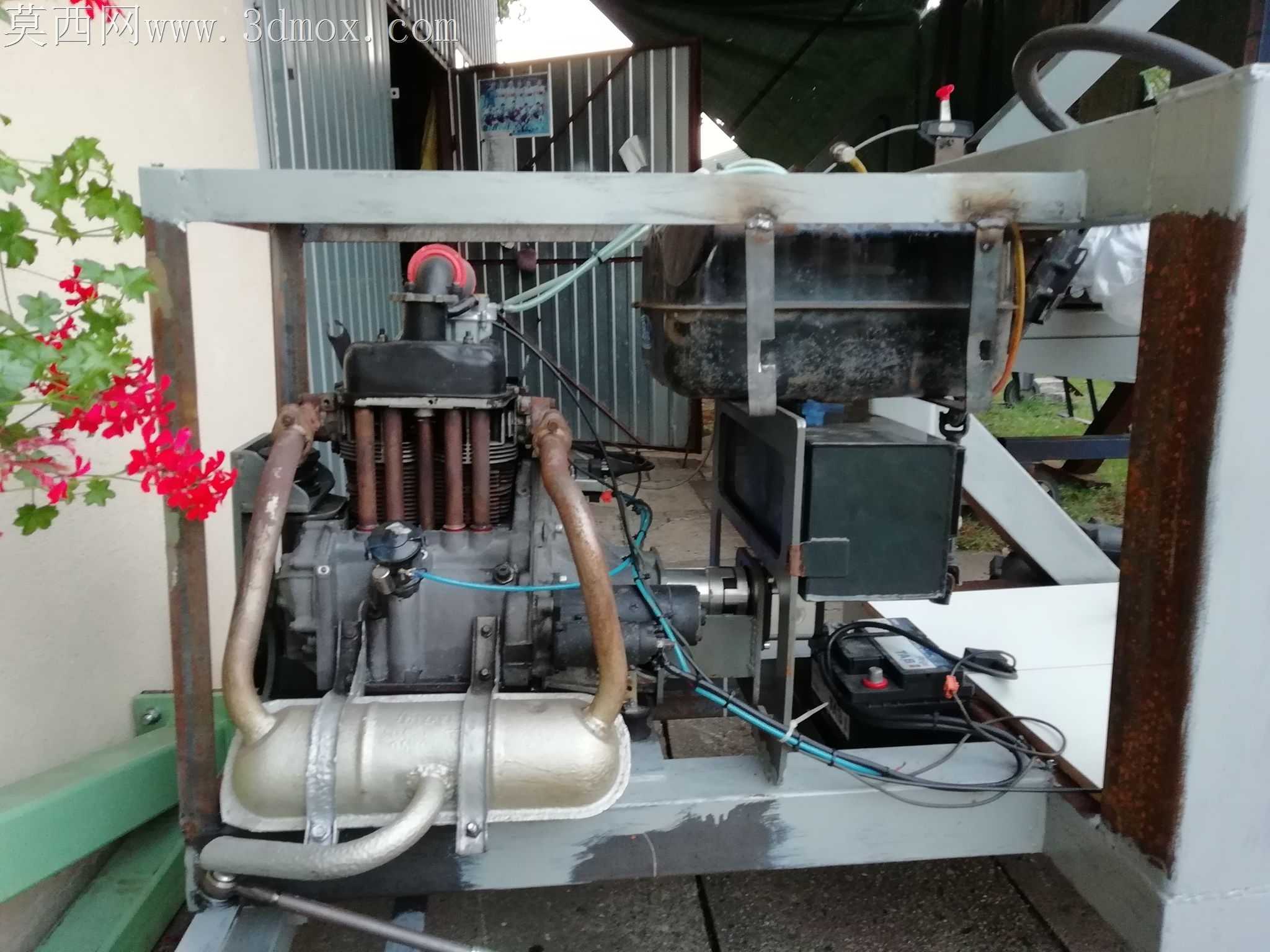

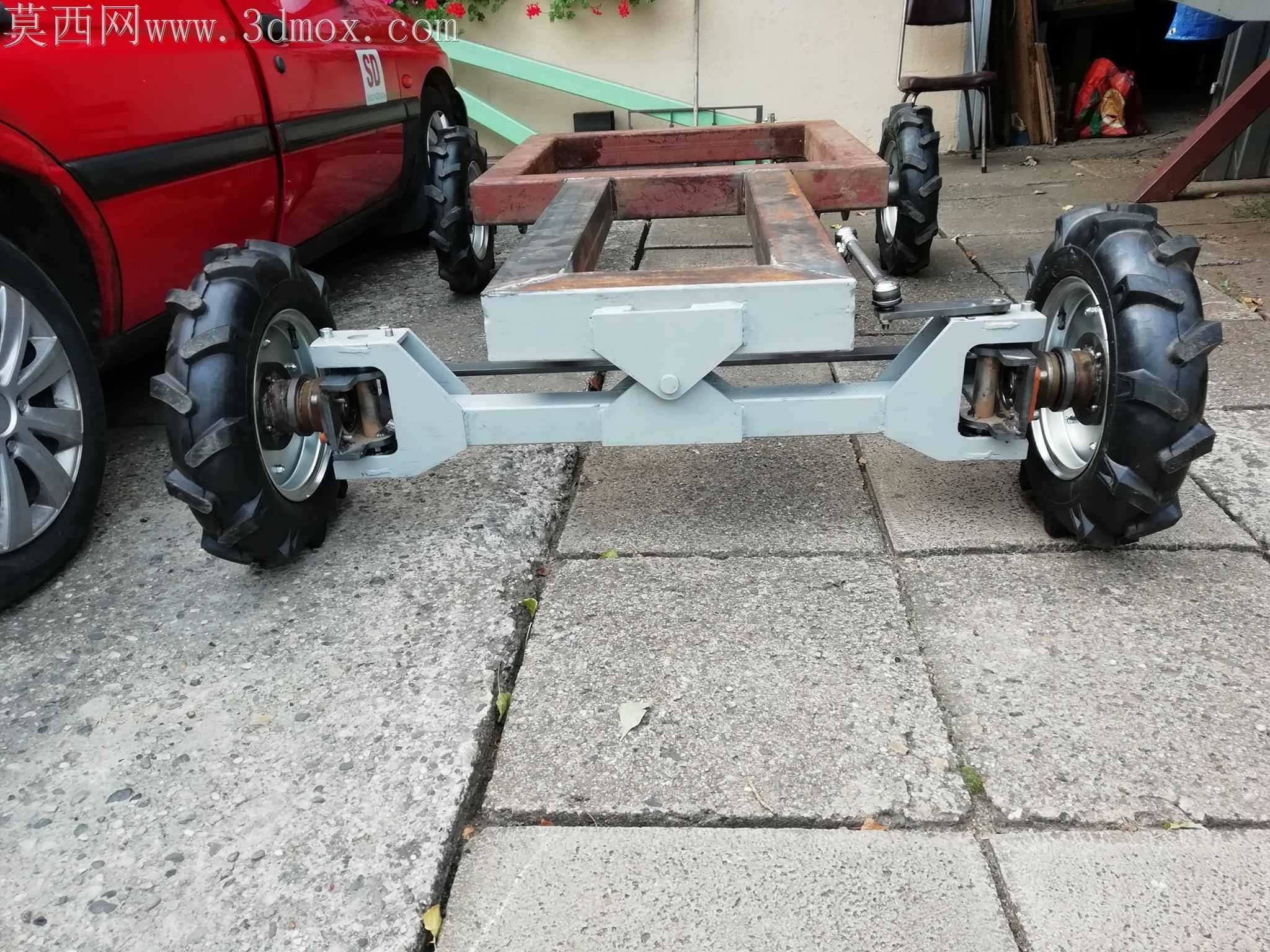

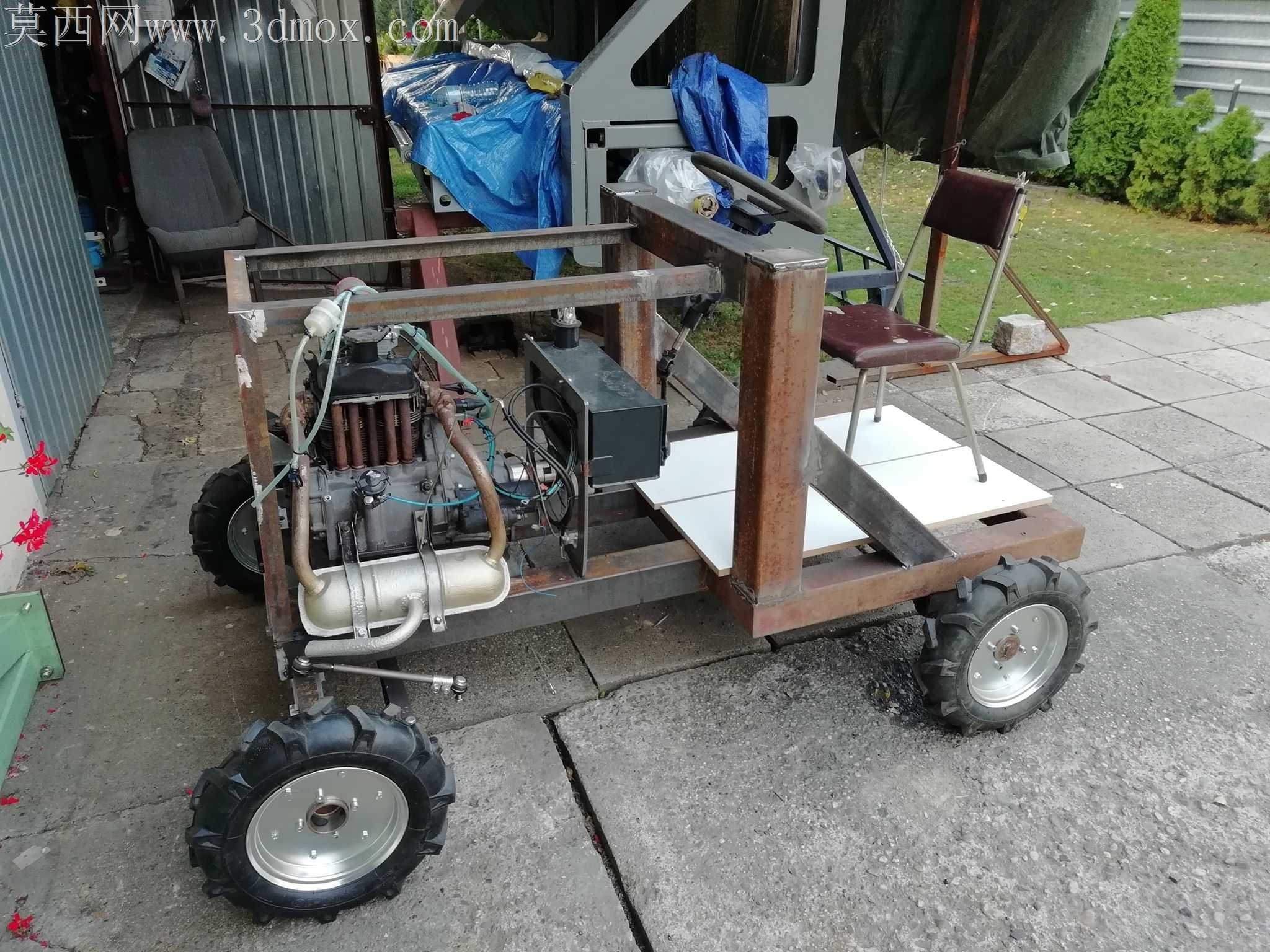

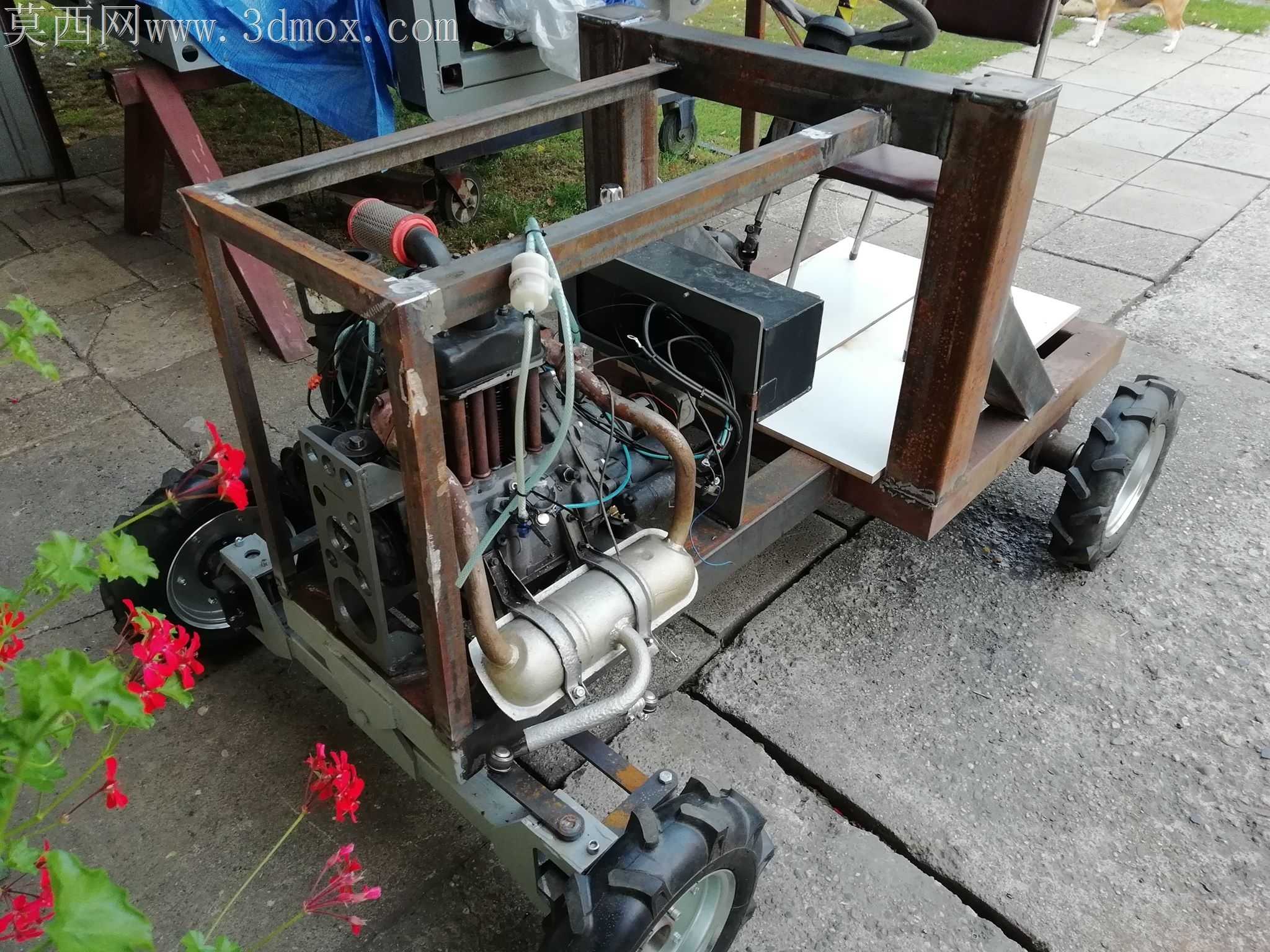

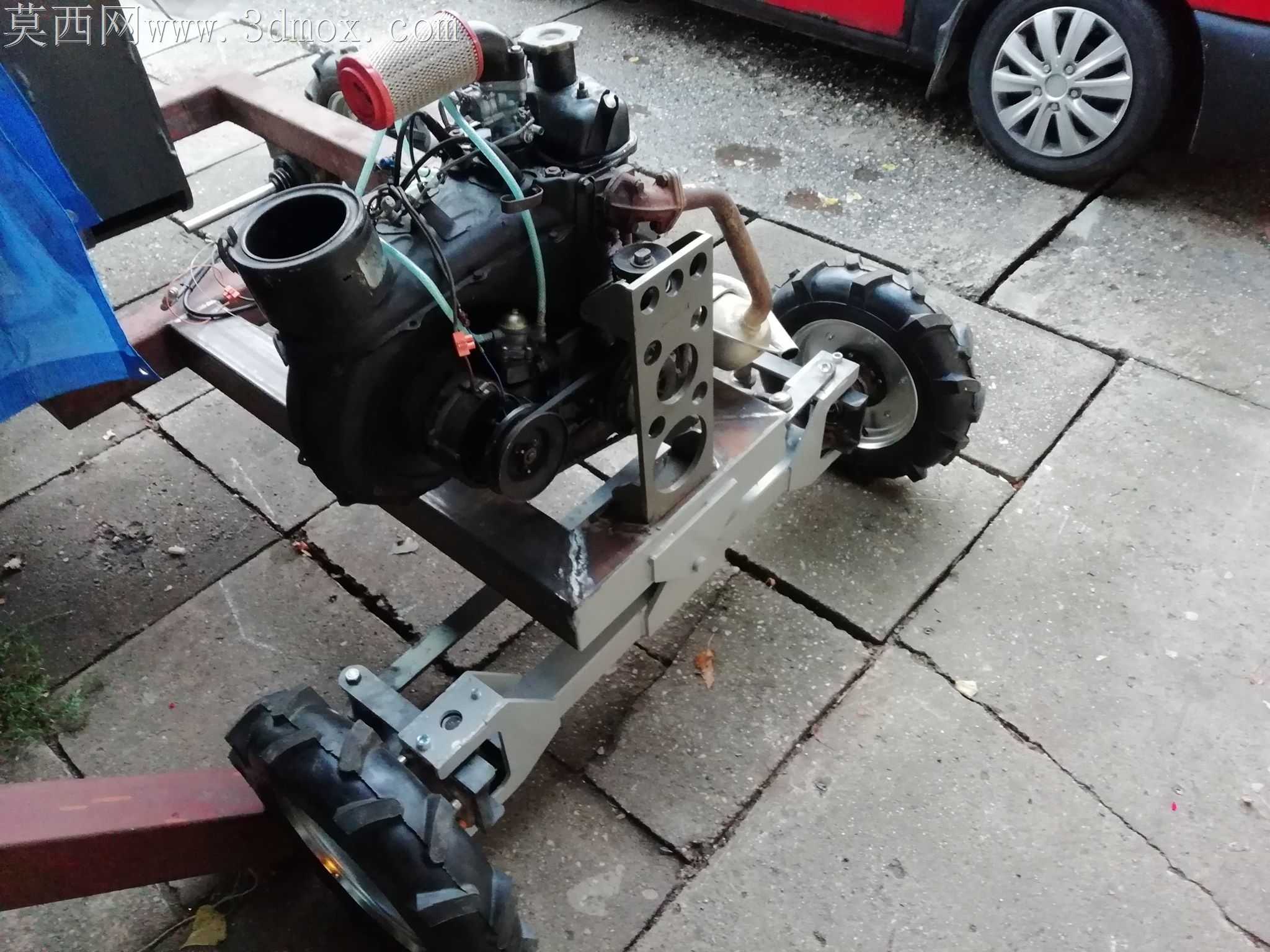

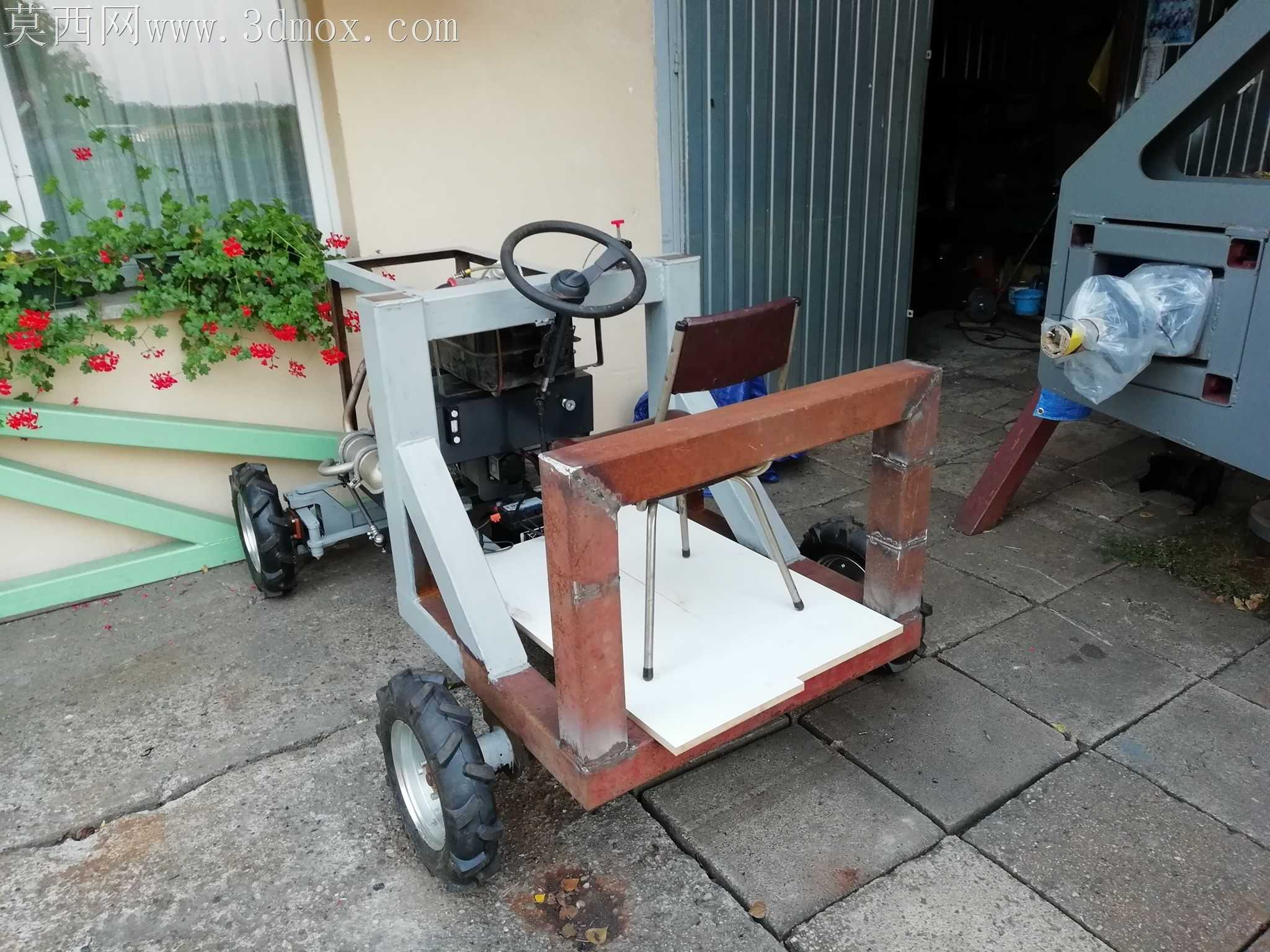

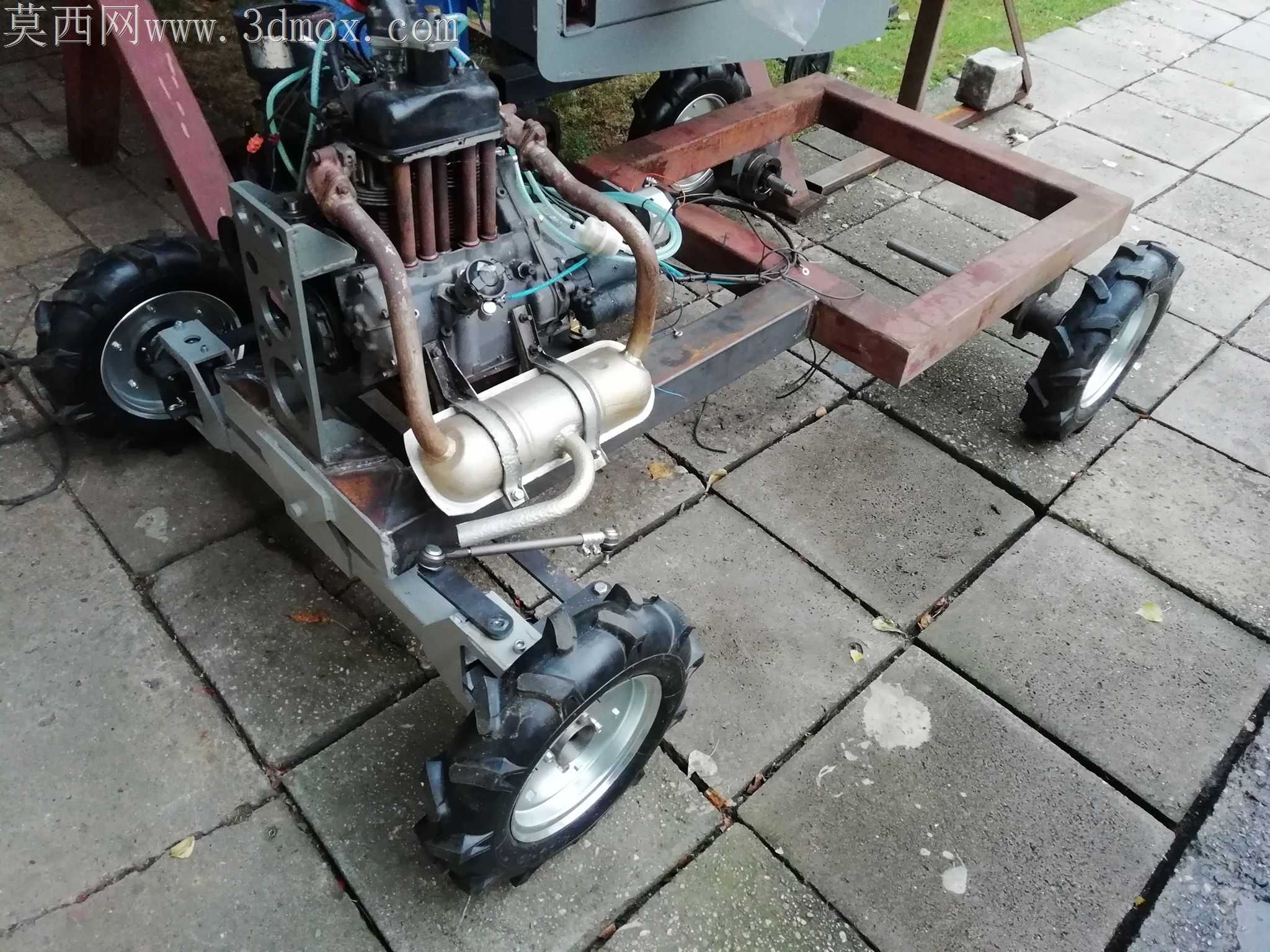

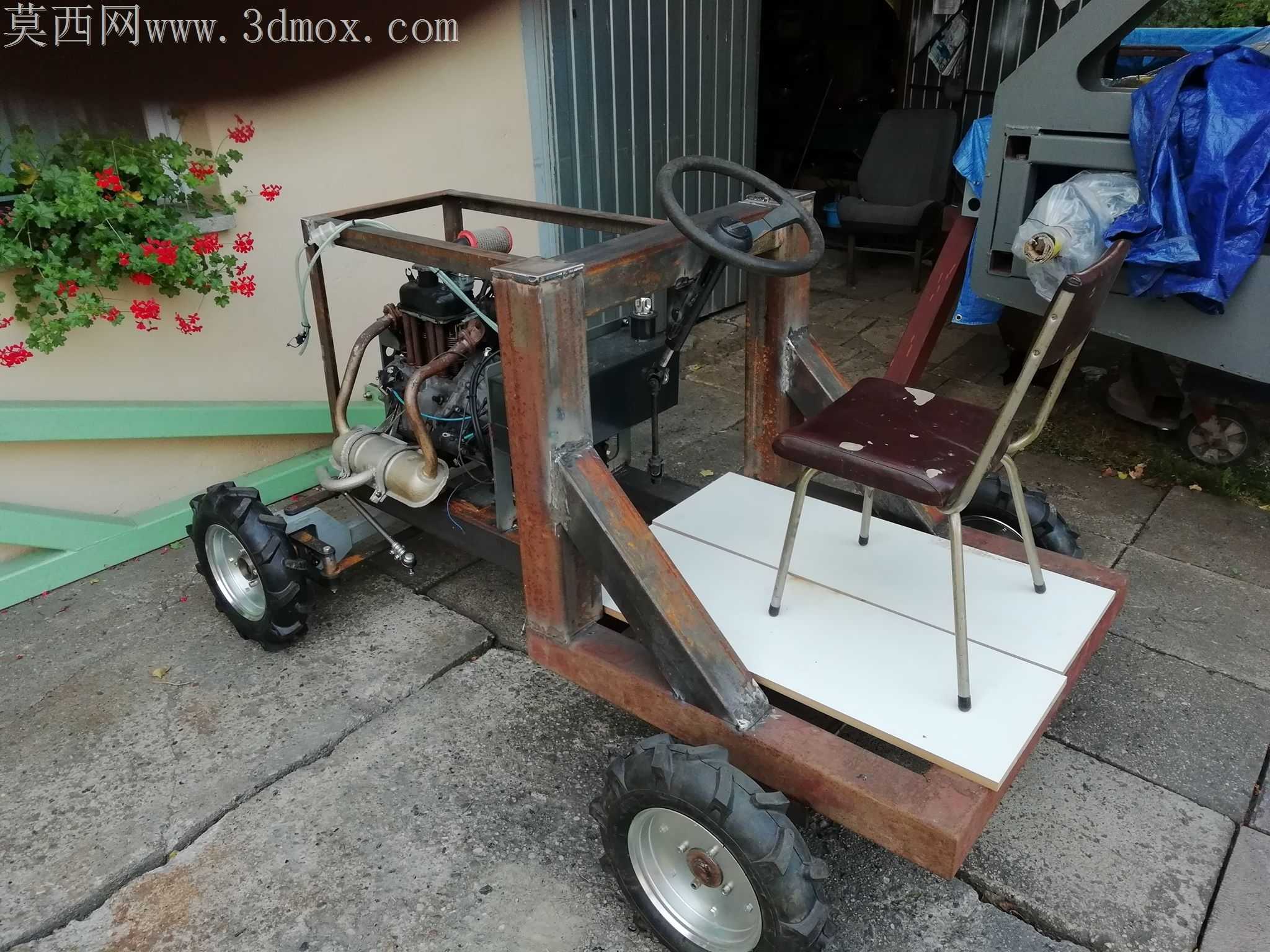

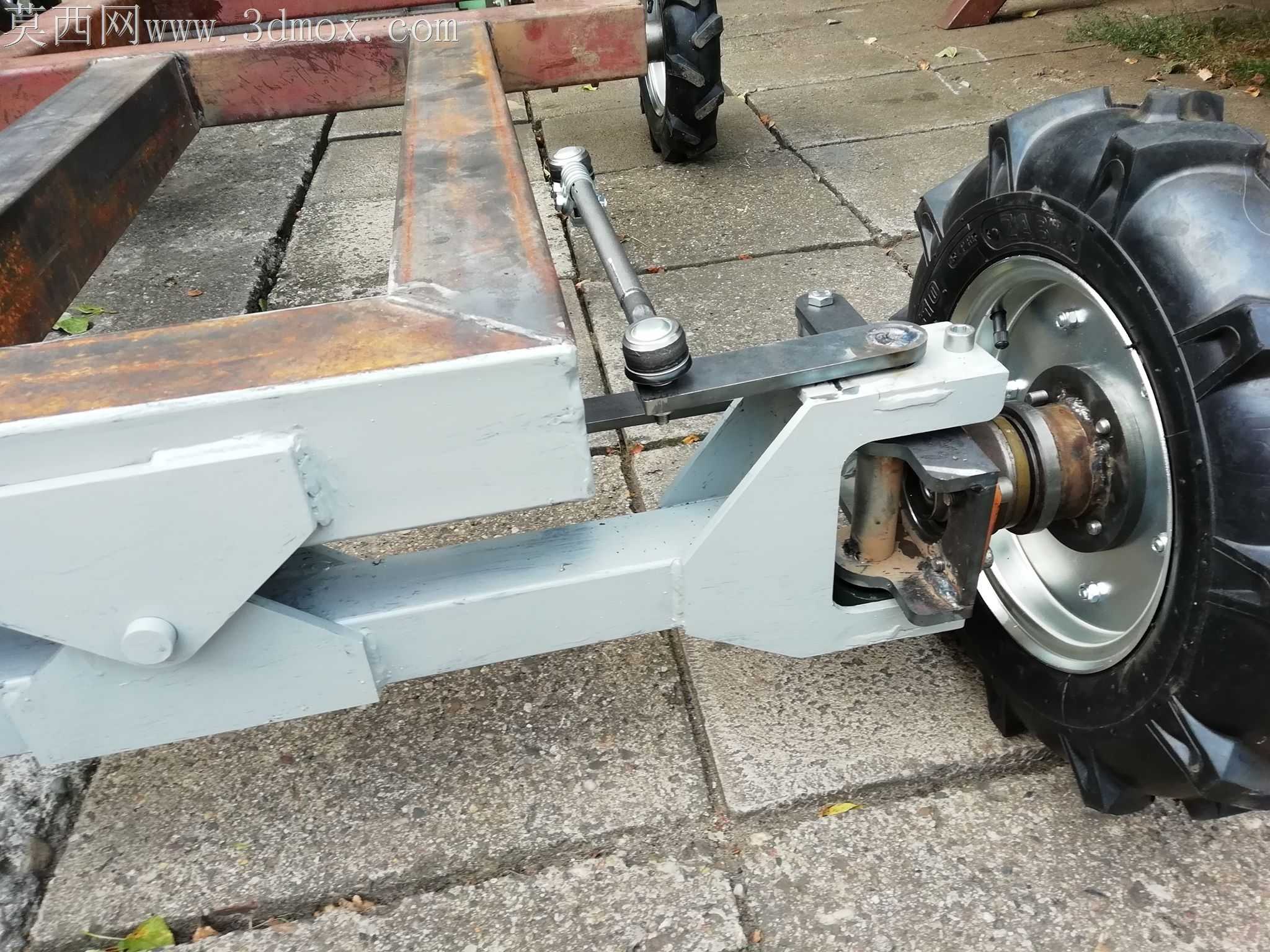

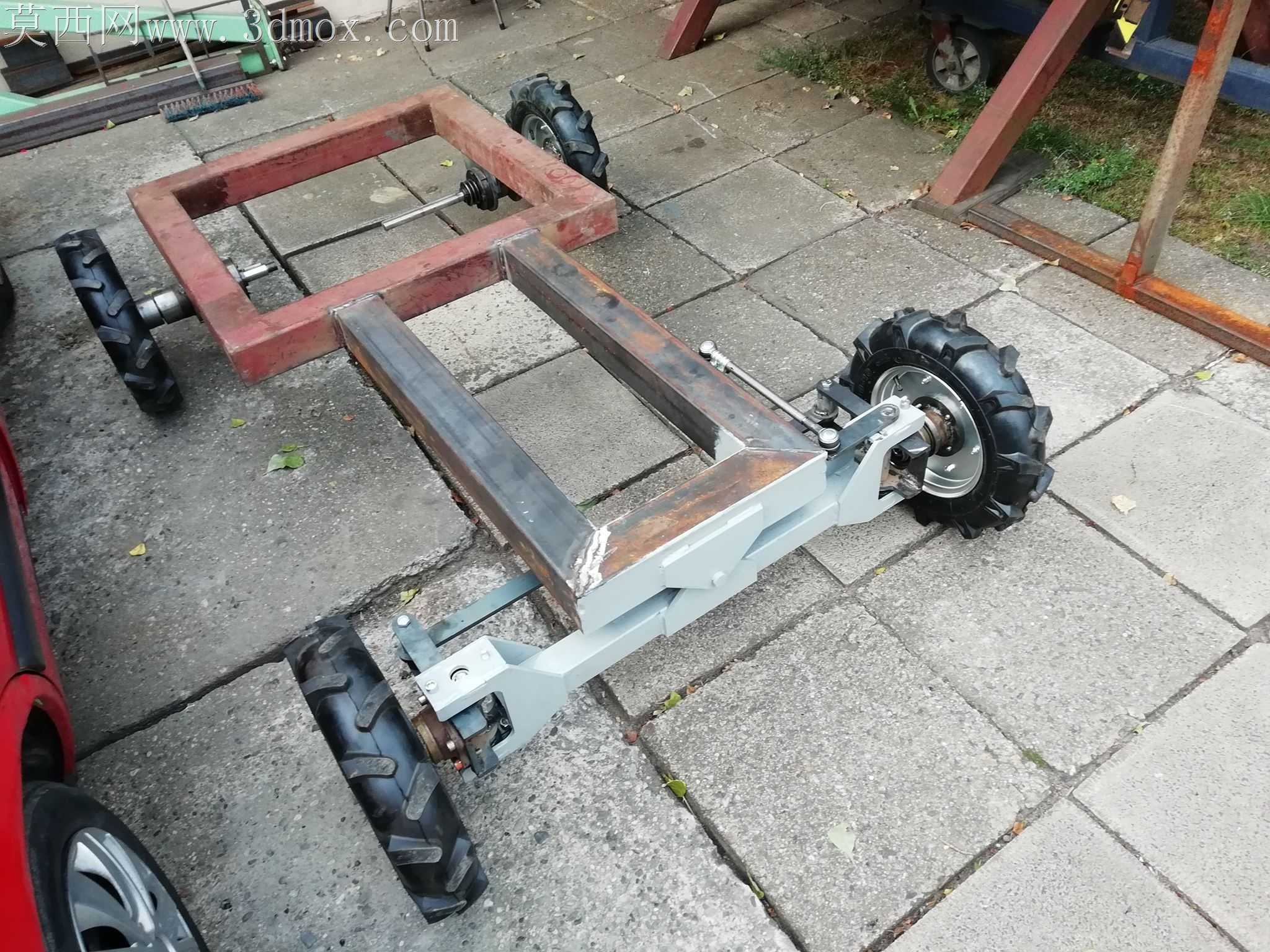

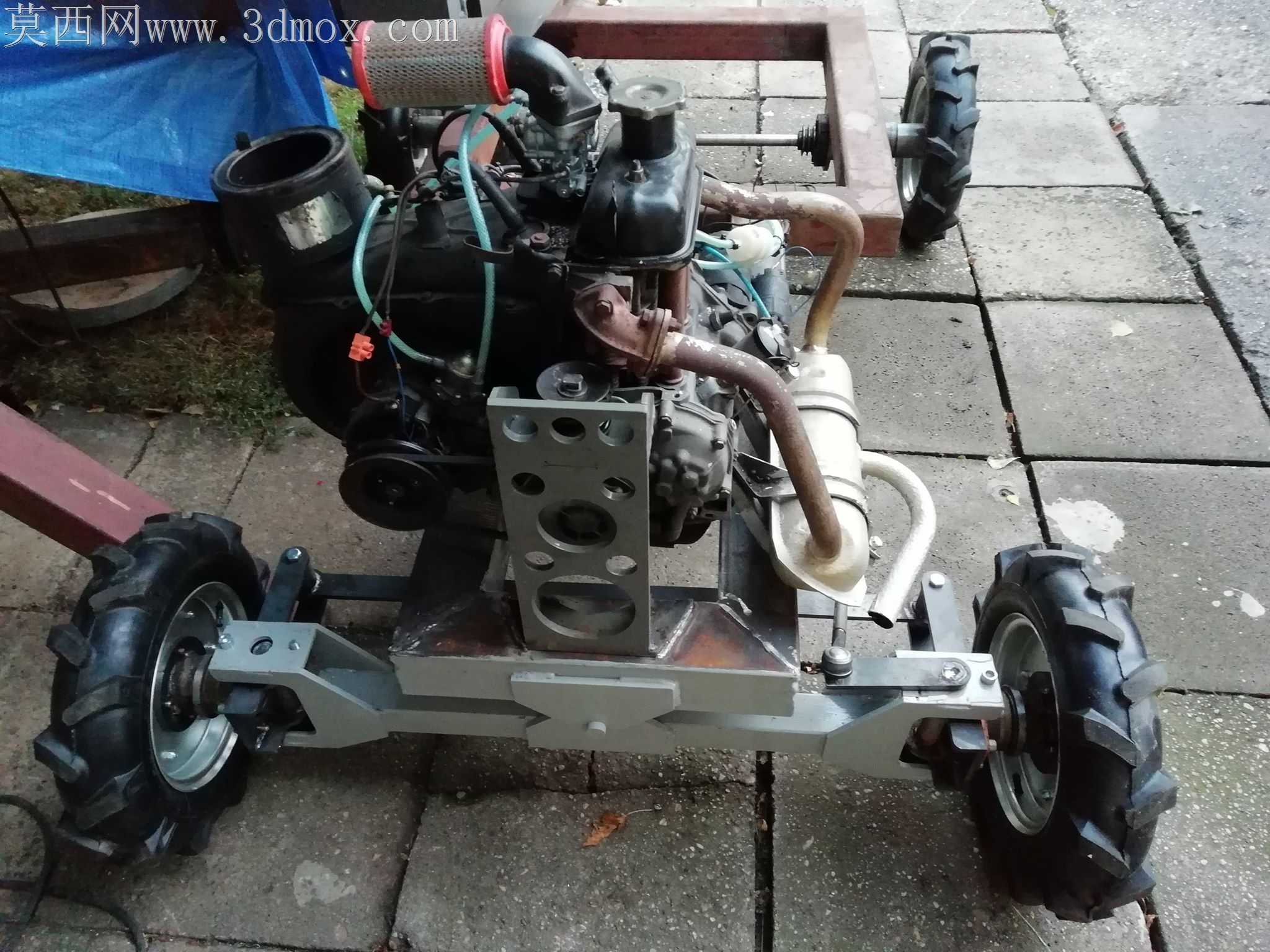

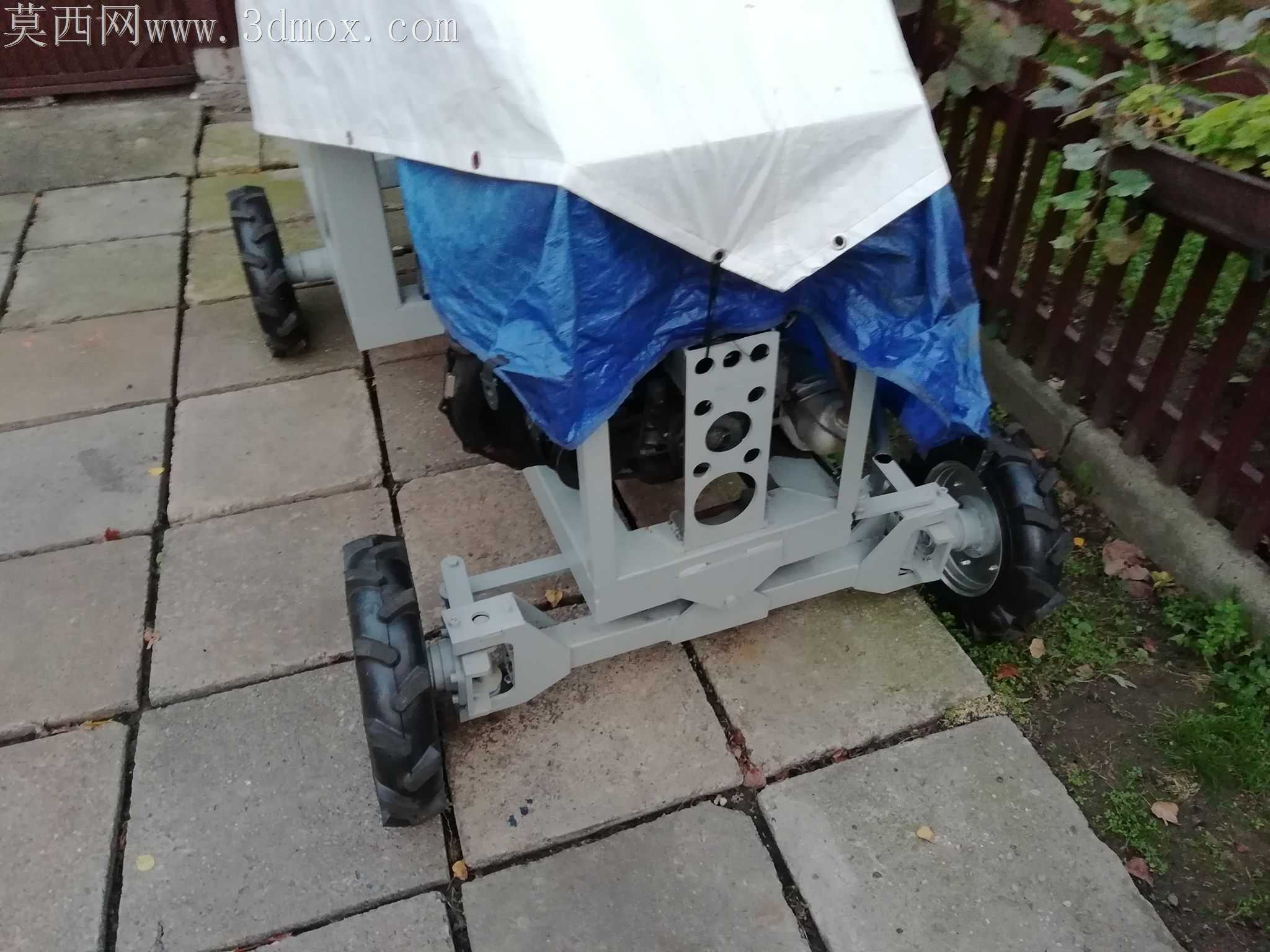

庭院狭小空间内的土方转运、物料整理作业，一直存在大型农机进不去、纯人力劳作效率低的痛点，这款小型作业机械的结构设计，完全围绕小场景作业的加工落地与装配可行性展开。车架主体采用标准矩形钢管拼焊，没有使用异形曲面构件，所有管材切割角度都适配常规锯切设备的加工范围，焊接位置预留了3mm的焊接收缩余量，避免焊后车架变形导致后续动力部件安装孔位错位。防滚架的四根竖管直接与车架主纵梁焊接固定，没有采用额外的转接支架，减少装配环节的累计公差，竖管顶端的横向连接管做了圆弧过渡，既避免尖锐棱角的磕碰风险，也能在发生侧翻时分散冲击力，不会出现应力集中导致的焊缝断裂。驾驶区域的座椅安装支架开了长条形调节孔，能适配不同身高操作者的坐姿需求，方向盘转向柱采用倾斜布置，转向拉杆的球头位置预留了1.5mm的调节间隙，装配时不需要强行掰动杆体就能完成对位，长期使用出现磨损后也能通过间隙调整消除转向虚位。动力单元直接采用成熟的小型汽油发动机搭配液压泵的组合，发动机安装座垫了5mm厚的橡胶减震垫，阻断发动机运转时的振动直接传递到车架，避免长时间振动导致紧固件松脱。后轮采用液压马达直接驱动的方案，省去了传统机械传动的变速箱、传动轴、差速器等复杂部件，液压管路沿车架内侧的管卡排布，管路转弯处都预留了足够的弯曲半径，避免油压波动时管路出现弯折憋压的问题，管卡位置避开了车架焊接的热影响区，防止焊接应力导致管卡断裂。前轮的转向节采用简易的销接结构，没有使用复杂的独立悬架，适配庭院硬化路面、平整草坪的行驶工况，轮胎选用小直径的深花纹越野胎，在松软泥土上也能获得足够抓地力，轮辋与轮毂的连接螺栓采用均匀排布的六孔结构，拆卸维护时不需要专用工具就能完成轮胎更换。车架前部预留了标准的快装接口，能快速切换推土铲、拖挂架等不同作业附件，接口的定位销做了倒角导向，装配附件时不需要反复对位就能插装到位，锁止机构采用弹簧插销，作业时不会因为振动自动脱开。整车所有外露的金属构件都做了防锈涂装，不同功能区域用辨识度高的颜色区分，防滚架采用醒目的橙色，车架主体采用工业灰色，既方便日常巡检时快速发现漆面破损的锈蚀隐患，也能在庭院绿植环境中提升作业时的可见度，避免误碰周边障碍物。
