后置入土式多行播种农用机具结构设计

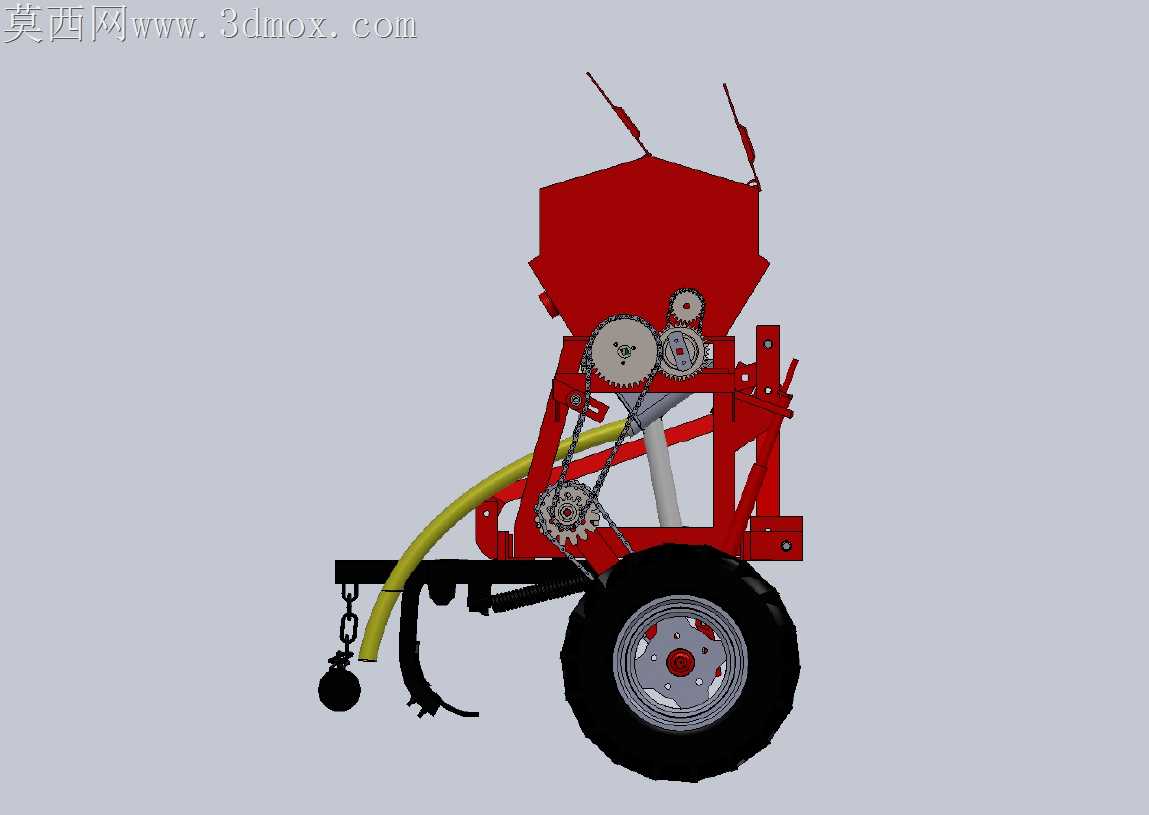

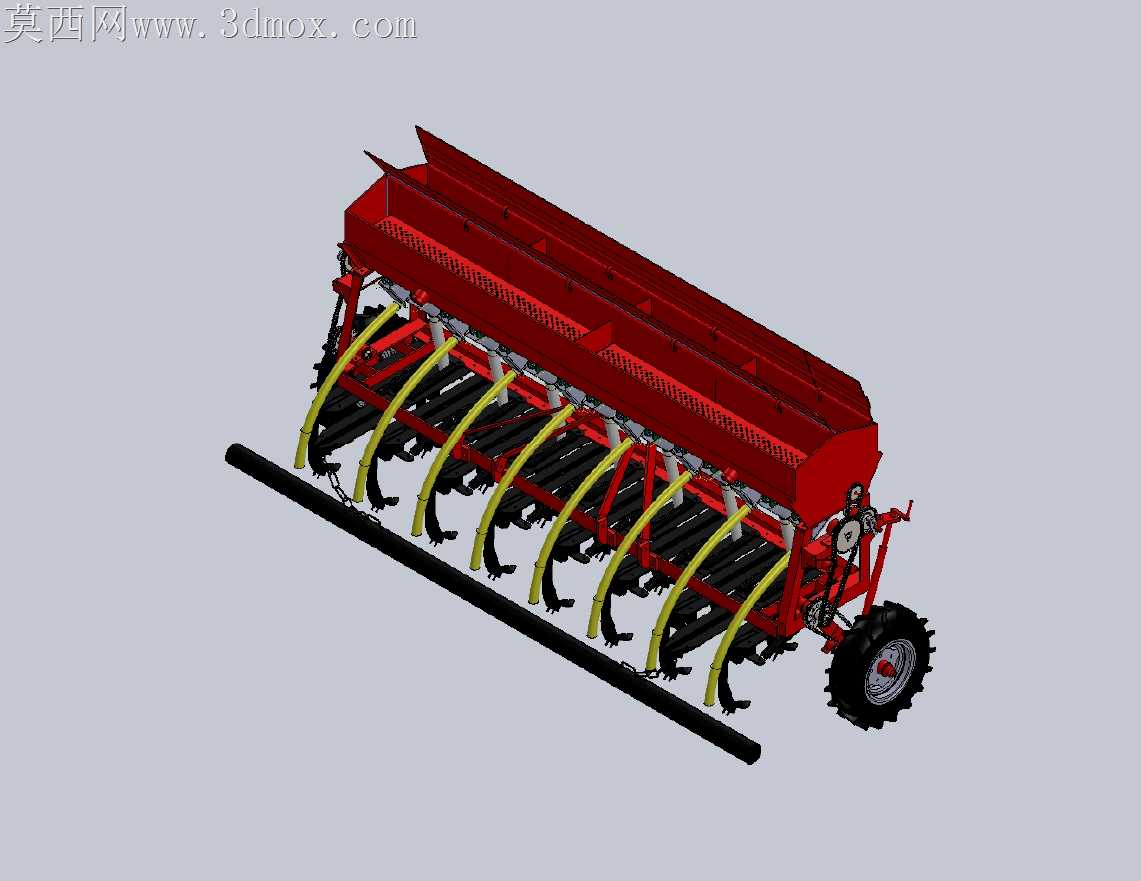

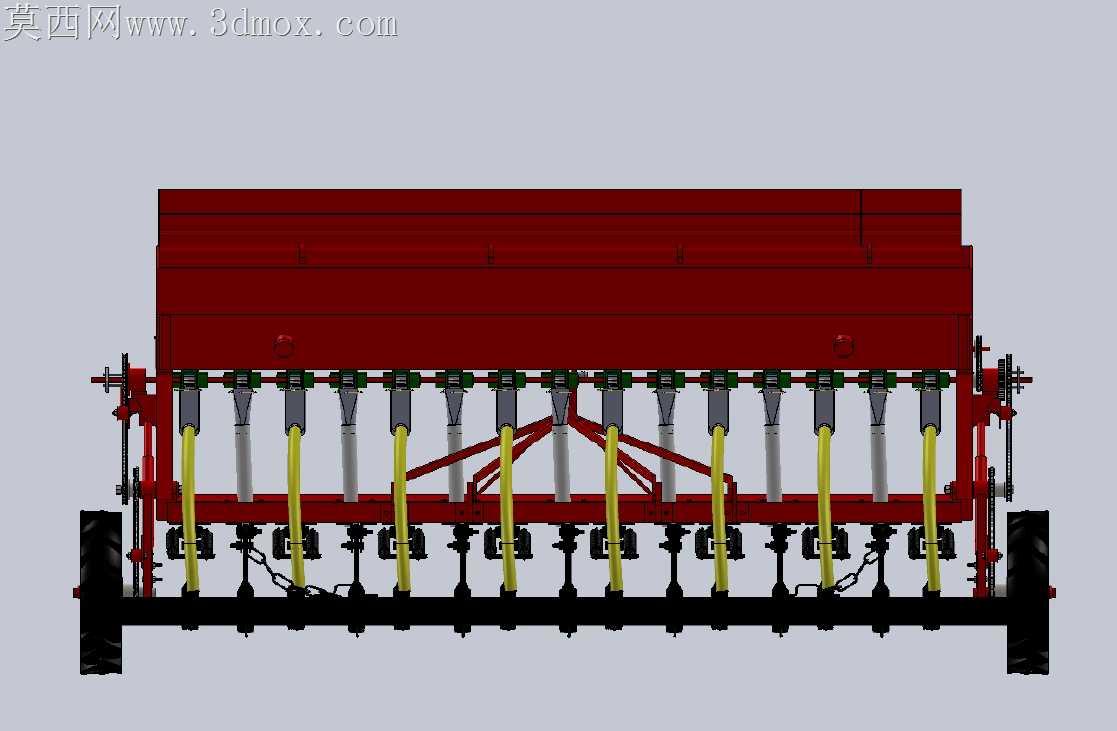

旱作播种作业里，开沟器入土角度偏差、覆土量不均是常年卡脖子的问题，传统前置排种结构容易被前方浮土堵塞导种管，这款后置播种结构直接把排种导路放在机具行进方向后侧，种子落入沟底后再由前侧弧形覆土板带起表层碎土覆盖，从根源上避免了导种口被浮土封堵的隐患。种箱采用长直薄壁槽型结构，侧壁做了1.2度的微小拔模斜度，既保证钣金折弯加工时的脱模顺畅，也能让箱内种子靠自重顺畅滑向底部排种口，不会在边角处积种卡滞。每一路排种臂都采用独立的弹性铰接结构，黄色的弧形导种臂不是单纯的外观装饰，臂身的弧度刚好匹配开沟器的入土轨迹，遇到田间石块或硬土块时，臂身能绕上端铰接点小幅抬升避让，不会硬顶弯折臂体，铰接处预留的0.3mm装配间隙，既保证转动灵活，又不会因间隙过大导致排种位置偏移。底部的长直镇压辊不是整根实心结构，采用空心薄壁圆管设计，重量控制在刚好能压碎表层土块、又不会把种沟压得过实影响种子发芽的区间，辊身两端的轴承座做了外翻边设计，田间作业时泥水不会轻易渗入轴承内部，减少日常维护的频次。侧边的驱动行走轮采用深齿橡胶轮面，轮齿高度刚好能在松软田块里抓地不打滑，轮轴直接联动排种机构的传动链，行走轮转多少圈就对应排出定量的种子，不会出现地轮打滑导致的漏播、断条问题。每一路开沟器的安装座都做了腰型孔设计，装配时可以根据不同作物的播种行距需求，左右滑动调整开沟器的间距，不用重新打孔改制，适配小麦、大麦、牧草等多种不同行距要求的旱作作物播种需求。覆土板的弯折角度经过反复调试，板身与地面的夹角保持在28度时，带起的碎土刚好能均匀覆盖在种子上方3-5cm厚度，不会出现覆土过厚闷种、覆土过薄种子裸露的问题，板身边缘做了小圆弧倒角，不会刮蹭到导种臂的软管，延长导种管路的使用寿命。
