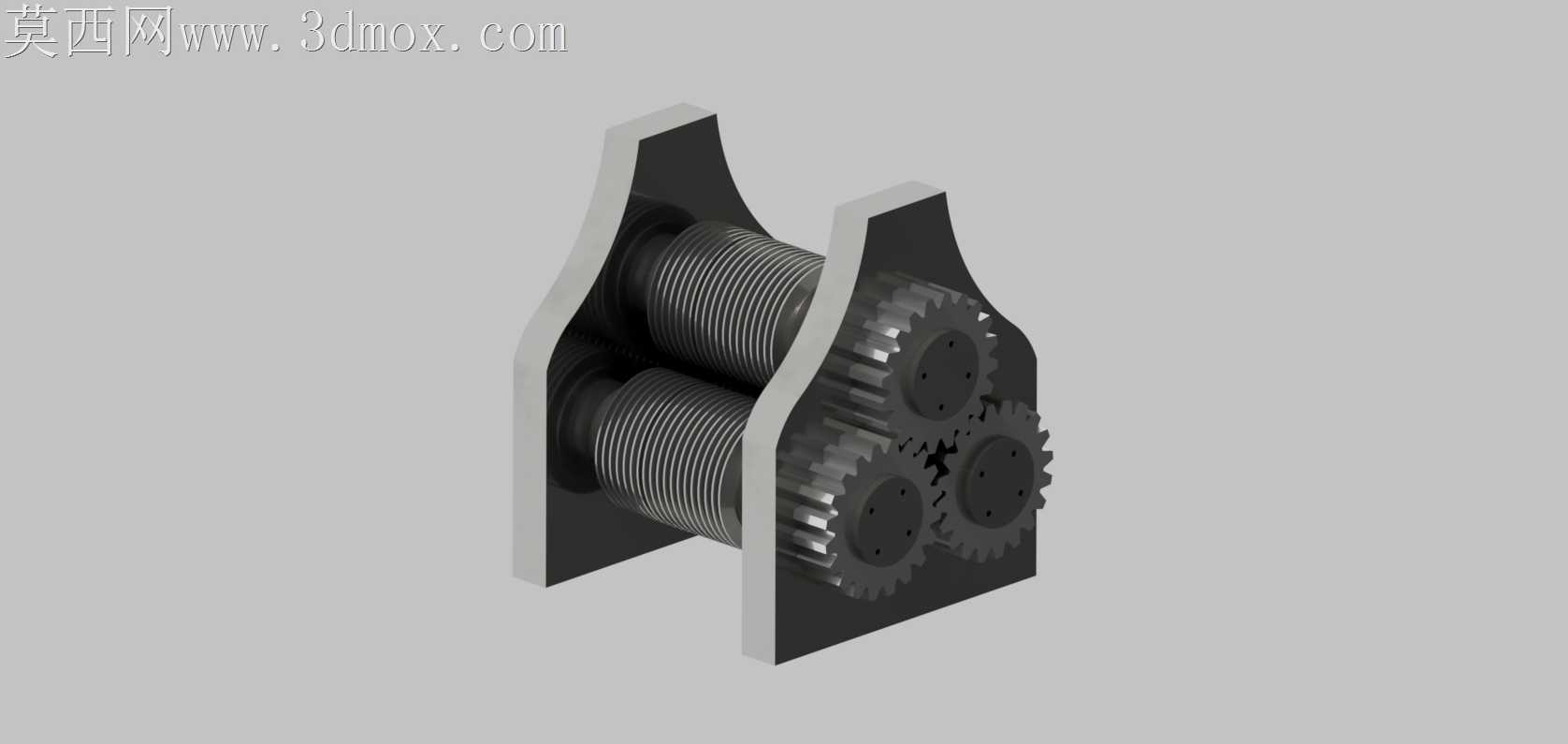

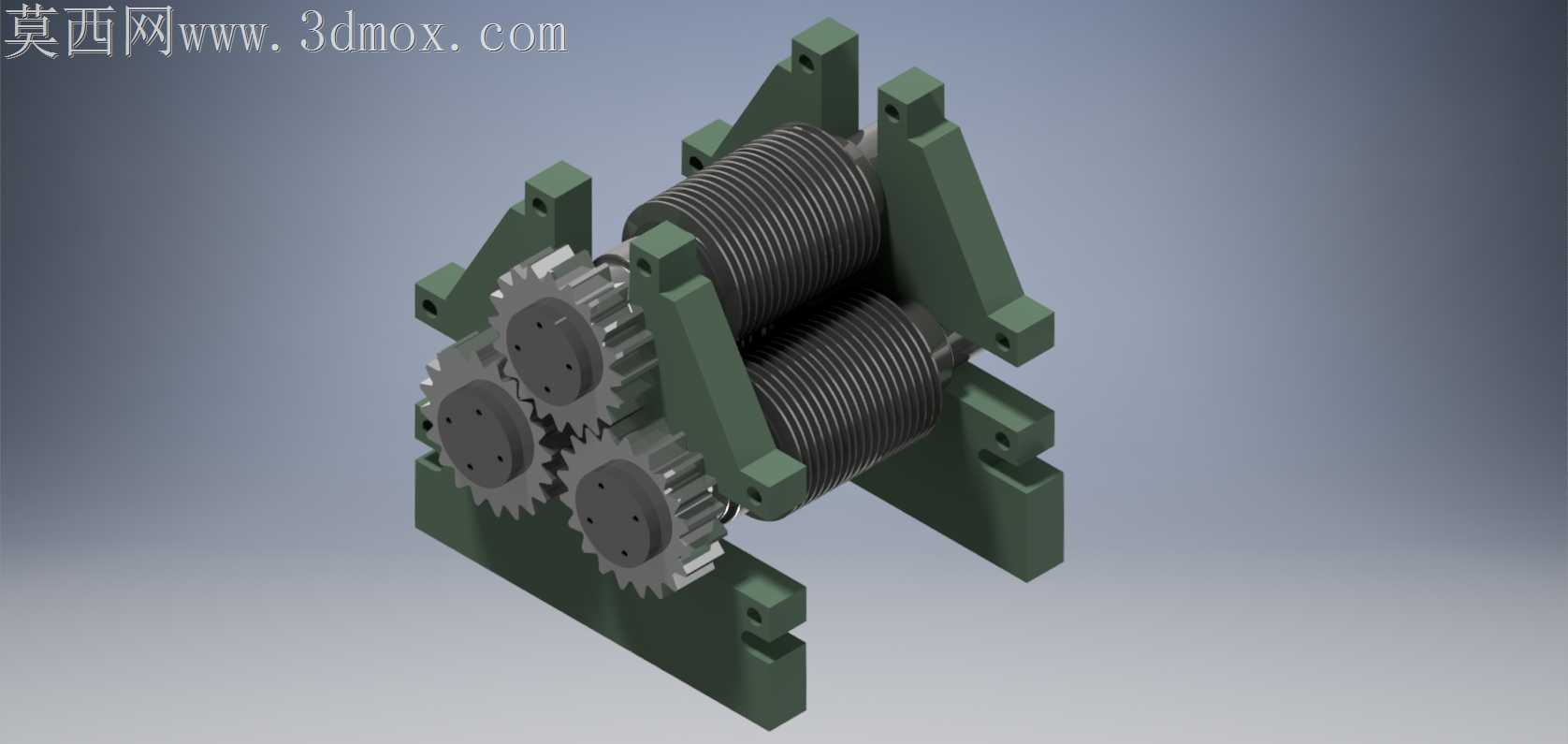

糖厂用对辊式齿轮传动压榨辊组结构

糖厂压榨工段的辊组长期承受蔗料挤压的交变载荷，传统焊接支架常出现辊轴同轴度偏移、齿轮啮合侧隙不均的问题，这套辊组结构从加工适配角度做了针对性的细节调整。支架采用分体式铸钢件拼接设计，每侧支架的轴承安装位预留0.2mm的精镗余量，待支架拼接完成后一次装夹完成四个轴承孔的镗削加工，避免分体加工带来的位置度偏差，保证上下两根压榨辊的轴线平行度控制在0.05mm/m以内，减少辊面磨损不均的隐患。齿轮组采用渐开线直齿排布，四个齿轮的啮合位置做了齿向修形处理，考虑到压榨作业时辊轴受蔗料挤压会产生微小弯曲变形，修形量控制在0.08mm，抵消轴变形带来的齿端偏载，避免齿轮局部崩齿。辊筒表面的齿纹采用等距梯形槽设计，槽深3mm，槽边做R0.5mm的圆角过渡，既保证对蔗料的撕扯抓取力，又避免锐角处应力集中产生裂纹，加工时辊筒与轴采用热套过盈配合，过盈量控制在0.12-0.15mm，无需额外键连接就能传递压榨所需的大扭矩，减少键槽带来的轴截面强度削弱。支架底部的安装凸台设计了腰型孔，安装时可以微调辊组的中心距，补偿长期使用后辊面磨损带来的间隙变化，不用拆解整套设备就能完成间隙调整，降低工段停机维护的时间成本。齿轮与辊轴的连接采用端面定位销加锁紧螺母的结构，定位销采用圆锥销，装配时能自动消除销与孔的间隙，避免正反转切换时齿轮产生周向窜动，锁紧螺母加装止动垫圈，防止设备运行时螺母受振动松脱。辊筒两端的轴承座嵌入支架的安装槽内，槽面与轴承座的配合面做刮研处理，接触面积达到85%以上，保证轴承座受力均匀，避免局部应力过大导致轴承外圈蠕变。整套结构没有多余的装饰性设计，所有倒角、圆角、加工余量的设置都围绕车间加工的可行性与长期运行的可靠性，哪怕是支架上的加强筋位置，都避开了镗孔时的刀具走刀路径，减少加工时的换刀次数与装夹调整时间，适配中小批量的机加工生产条件，不需要定制专用工装就能完成全部零件的加工。
