二战鼠式重型坦克多视图工程蓝图

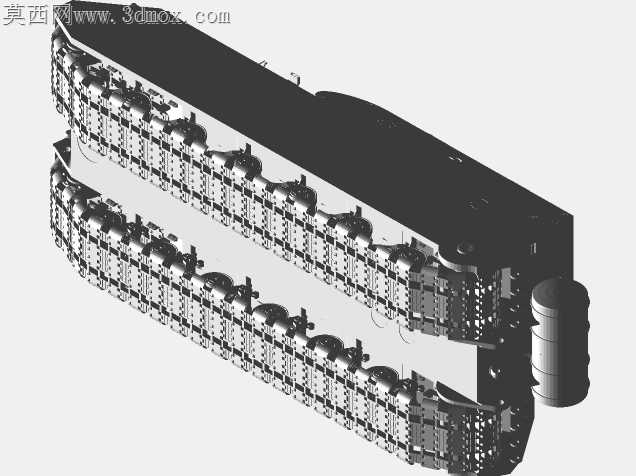

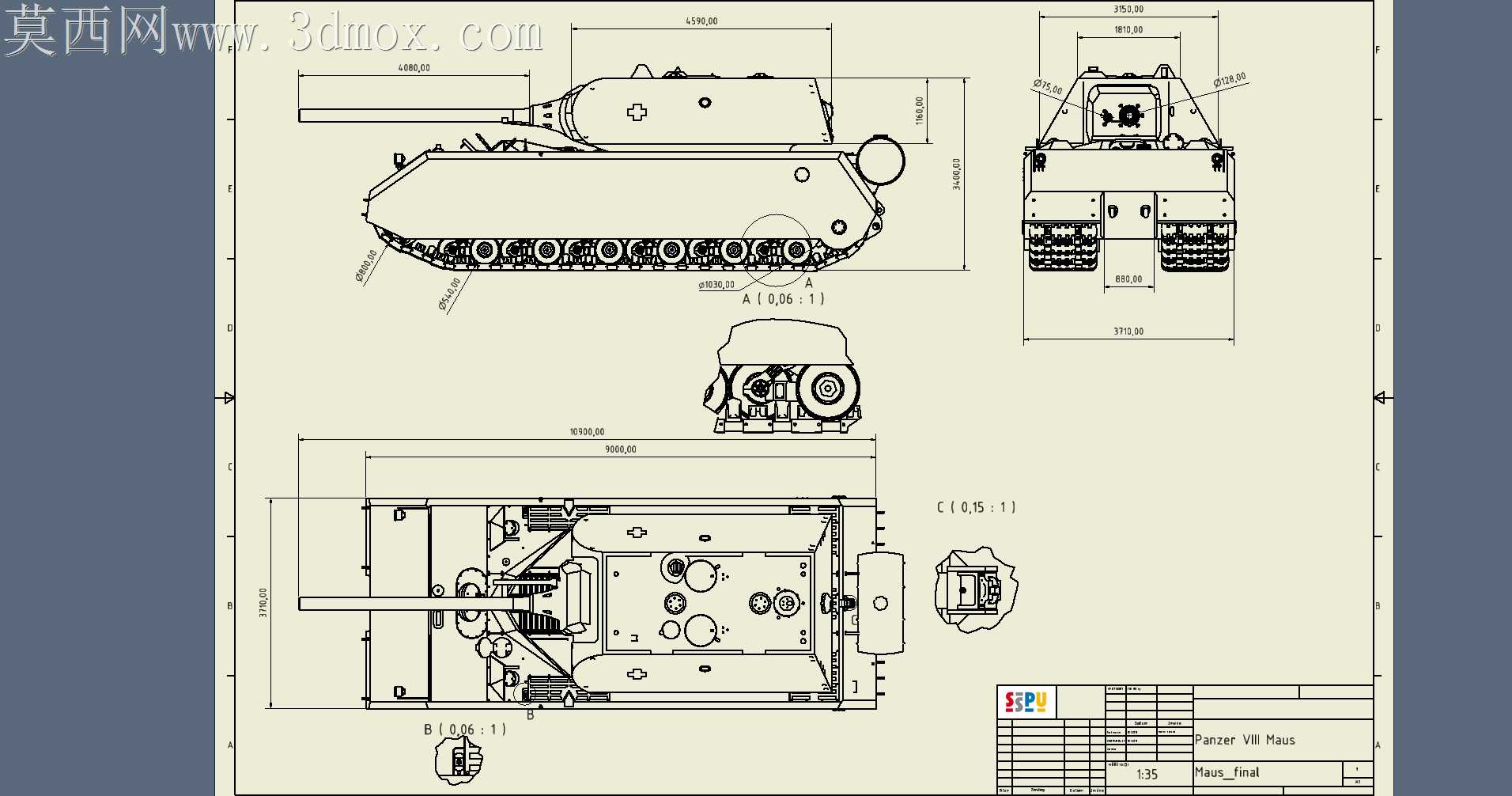

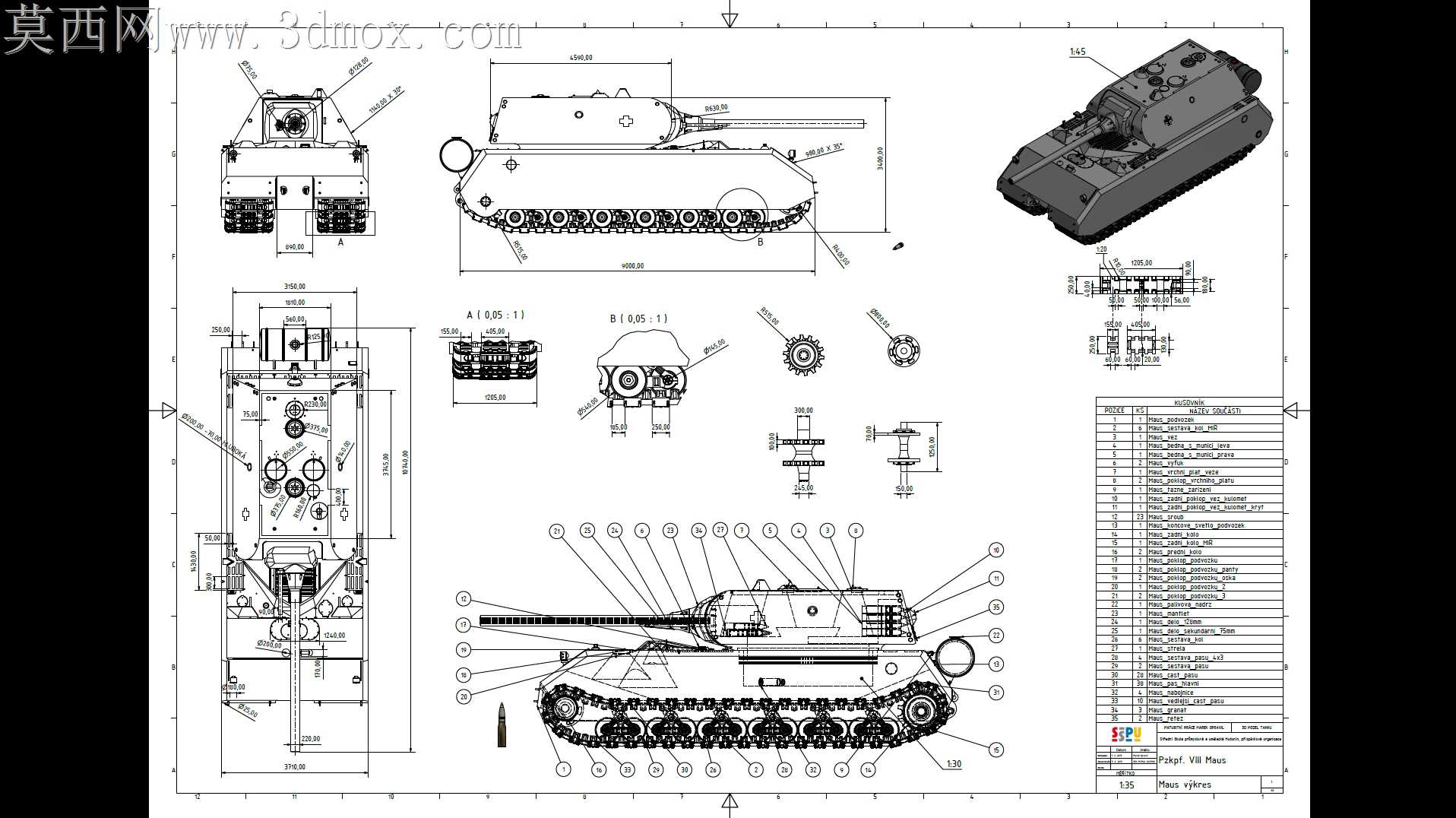

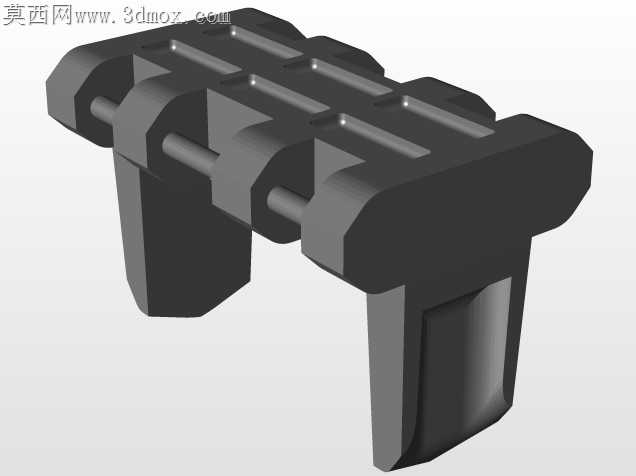

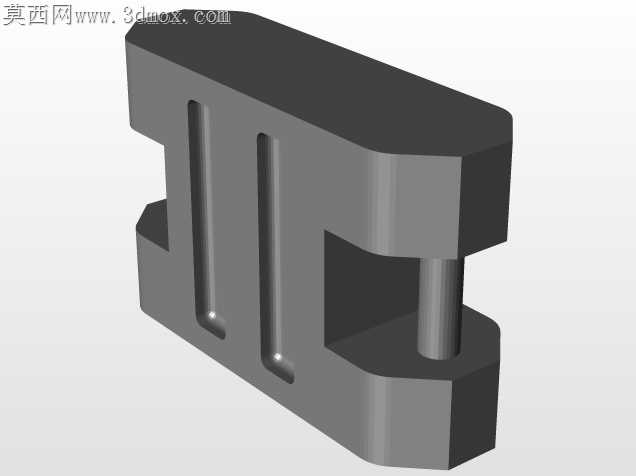

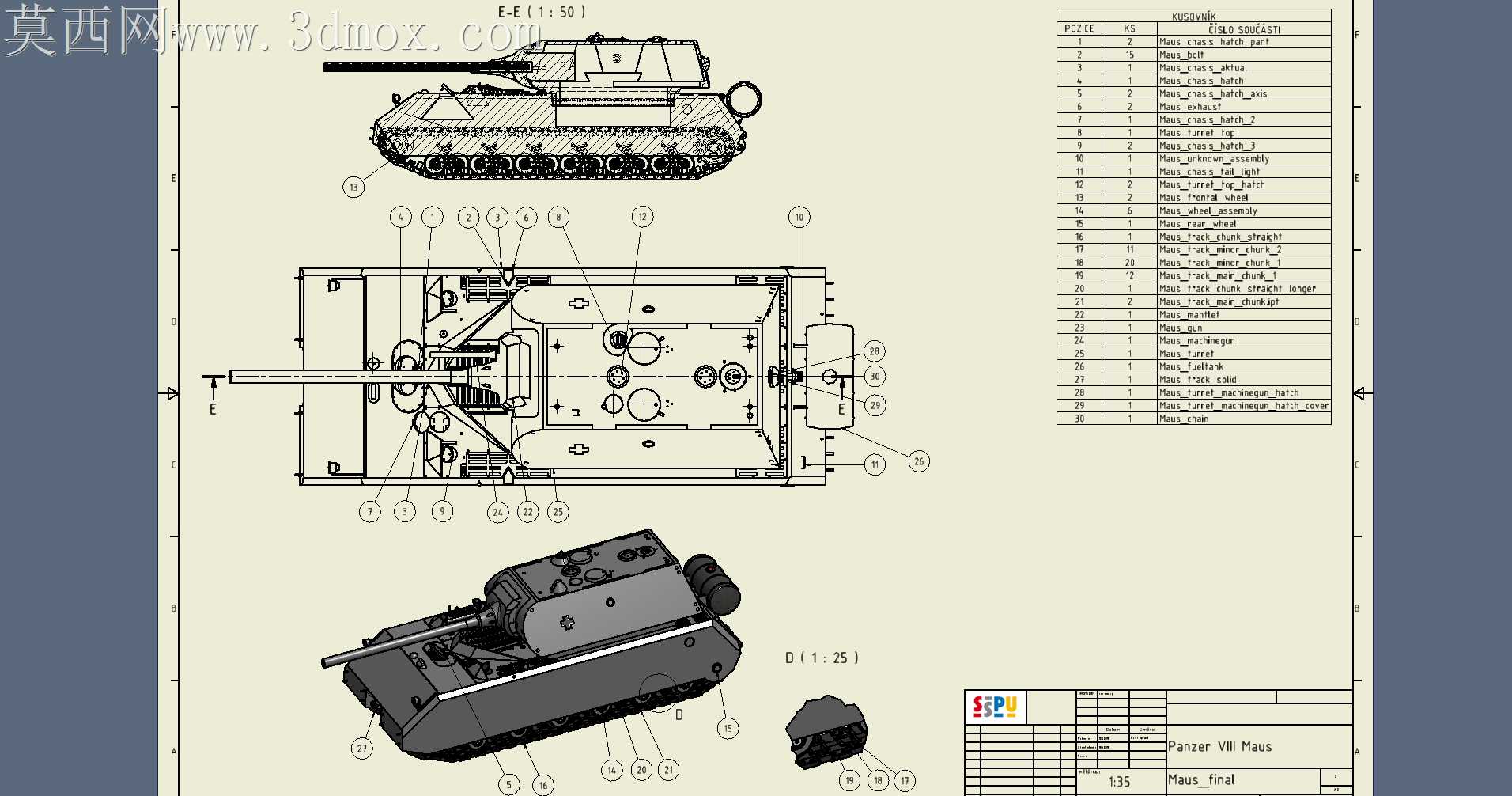

超重型装甲载具的行走机构公差匹配一直是实物复刻与结构推演中的核心痛点，履带板啮合间隙、负重轮同轴度偏差超过0.2毫米就会在重载转向时出现卡滞甚至履带崩断的问题，这套蓝图直接把行走系统的各部件配合尺寸拆解到了单零件标注层级。侧视图里清晰标注了每节履带销的孔位公差、主动轮齿形的啮合角度，甚至负重轮胶圈的压缩量预留区间都有明确的尺寸线，完全避开了常规示意图纸只标外形不标配合间隙的通病。

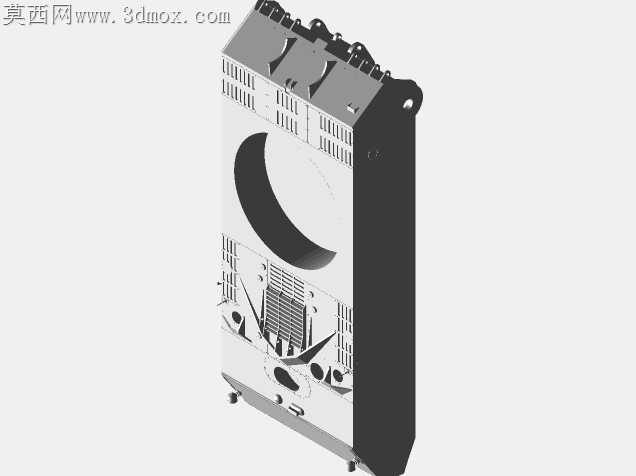

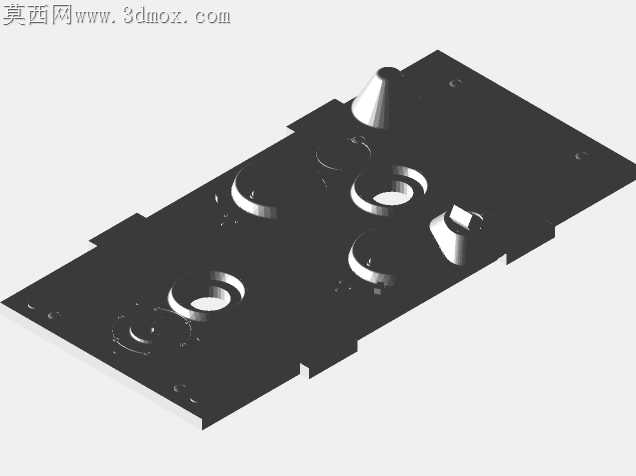

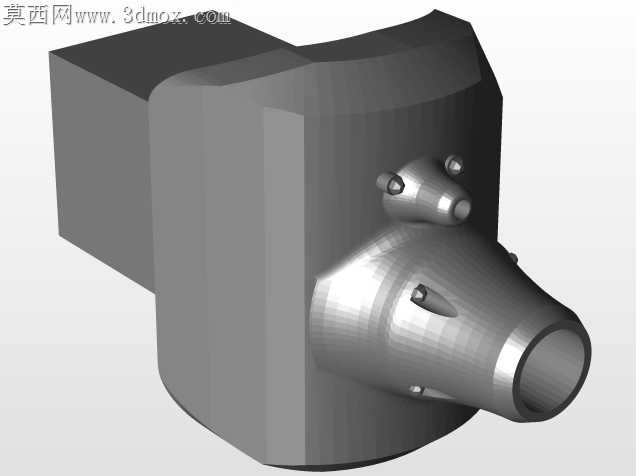

炮塔座圈的配合尺寸是这类重装甲载具最容易被忽略的结构矛盾点，常规复刻作品常出现炮塔旋转卡顿、座圈密封间隙不均的问题，这套图纸里把座圈的止口深度、滚珠滚道的曲率半径、密封胶条的安装槽尺寸都做了分视图标注，甚至炮管俯仰机构的耳轴同轴度要求、反后坐装置的安装基准面都给出了明确的形位公差指引。顶视图里能看到车体顶部各舱门的铰链安装位、观察窗的开孔尺寸，连扶手的焊接位置偏移量都做了限定，完全能支撑1:1等比例复刻的加工下料需求。

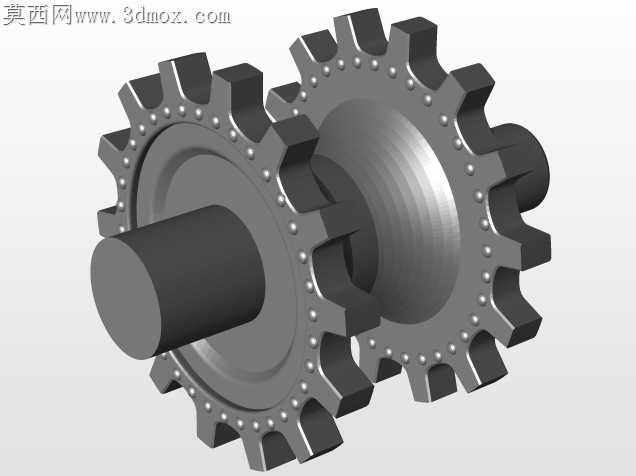

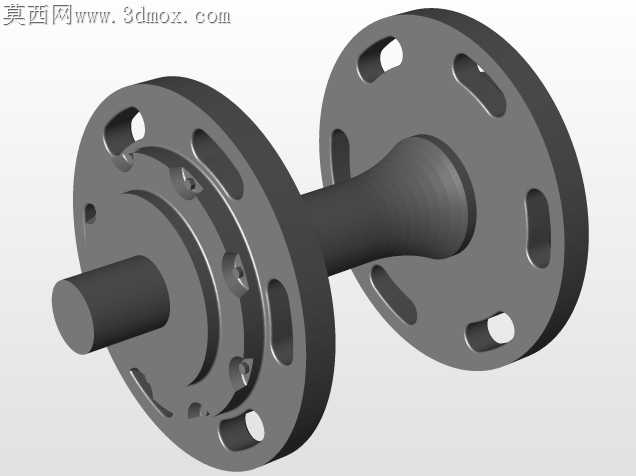

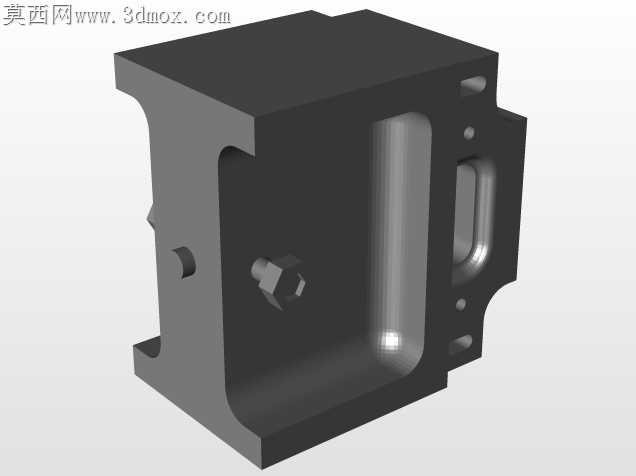

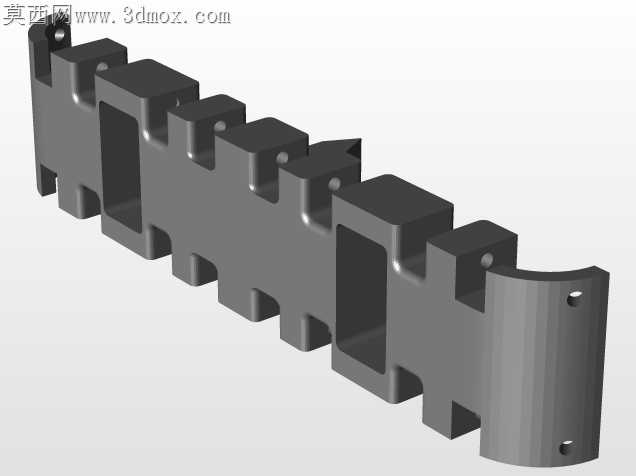

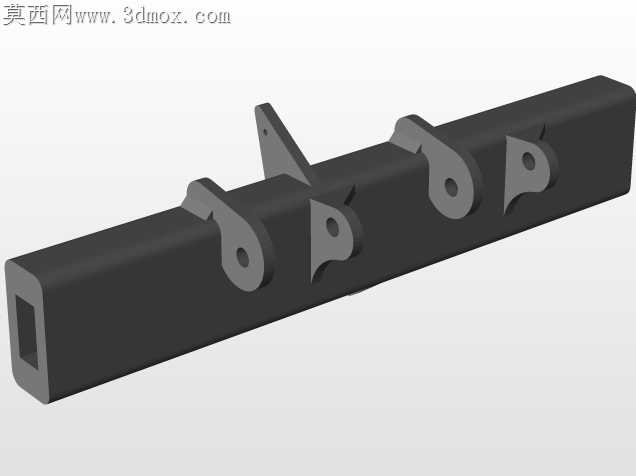

图纸附带的等轴测立体视图把整车外轮廓的曲面过渡关系做了清晰呈现，车体首上装甲的倾斜角度、炮塔侧面的弧形装甲曲率、尾部散热格栅的排布间距都和多视图标注形成了尺寸对应，不会出现平面视图转三维建模时的曲面失真问题。分拆的小零件视图里，主动轮的齿形修形参数、诱导轮的张紧机构调节行程、托带轮的安装高度差都有独立标注，甚至随车工具的固定卡扣位置都给出了定位尺寸，不需要额外参考实物照片就能完成整车的细节还原。

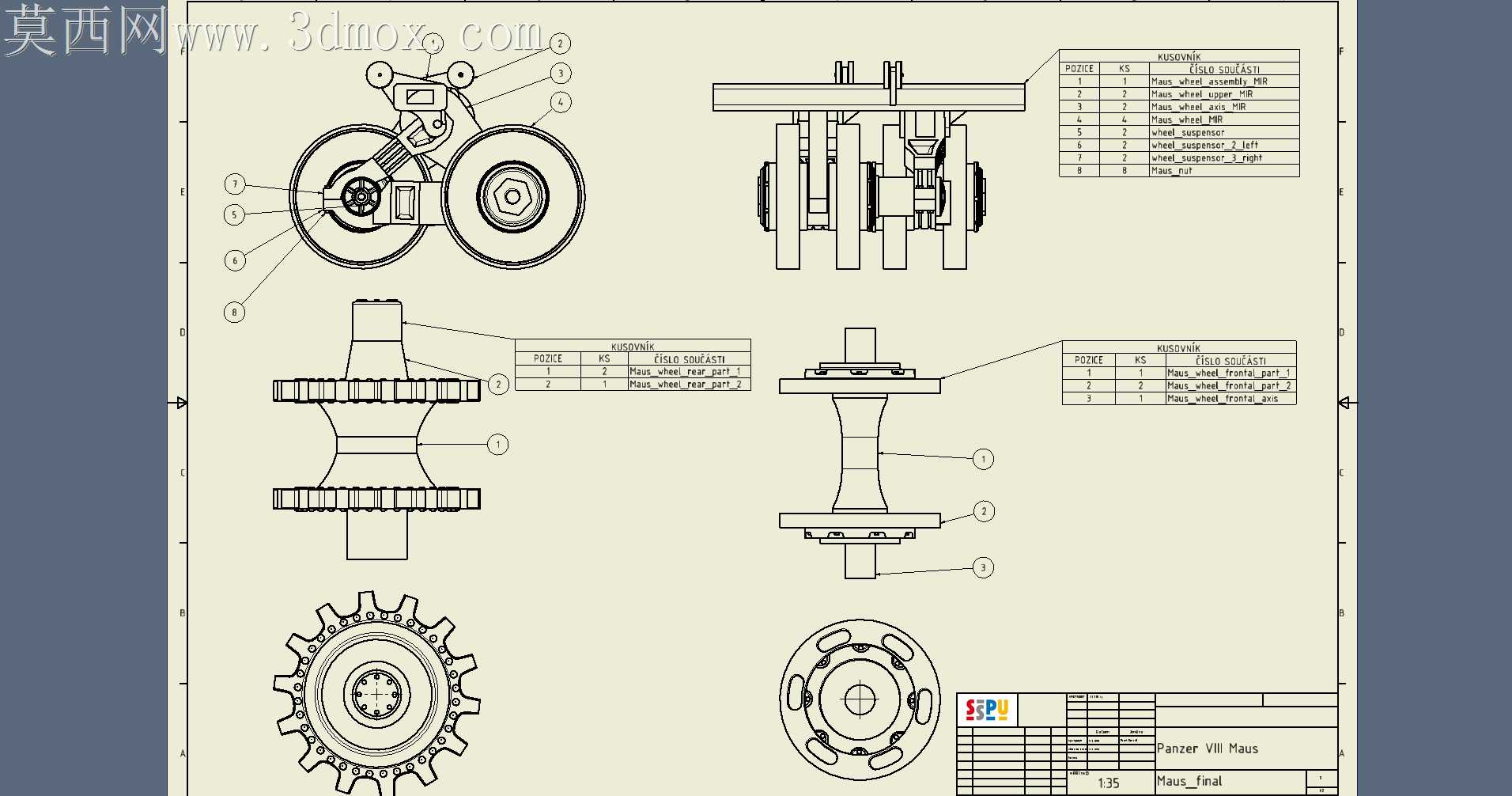

捷克语标注的零件清单虽然存在语言识别门槛，但所有零件的序号都和视图上的引出标注一一对应，配合尺寸线的标注逻辑完全能反推出每个零件的加工要求，不存在缺漏尺寸需要自行推演的情况。图纸里的明细栏还标注了各连接部位的紧固件规格，不同受力位置的螺栓强度等级对应关系清晰，装配时不需要反复核对载荷要求选件，能大幅减少装配阶段的错装、漏装问题。
