Z-BAR33动力游艇外观结构设计

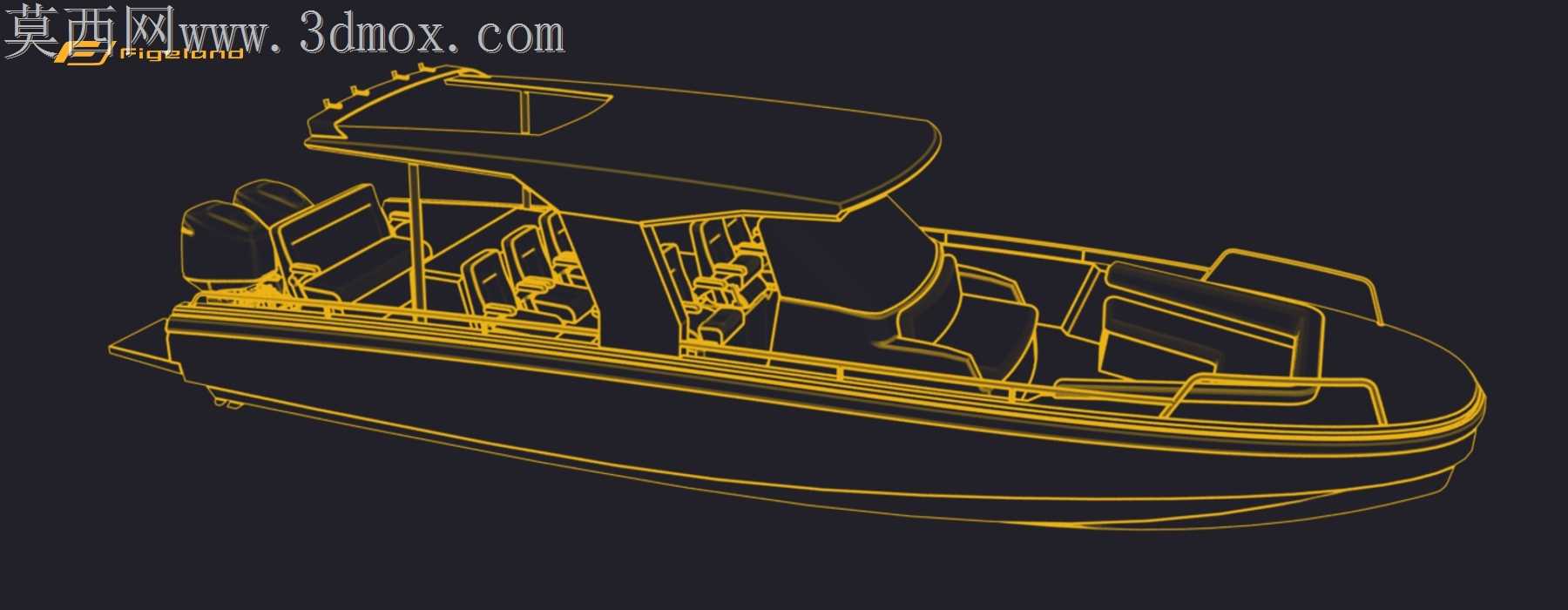

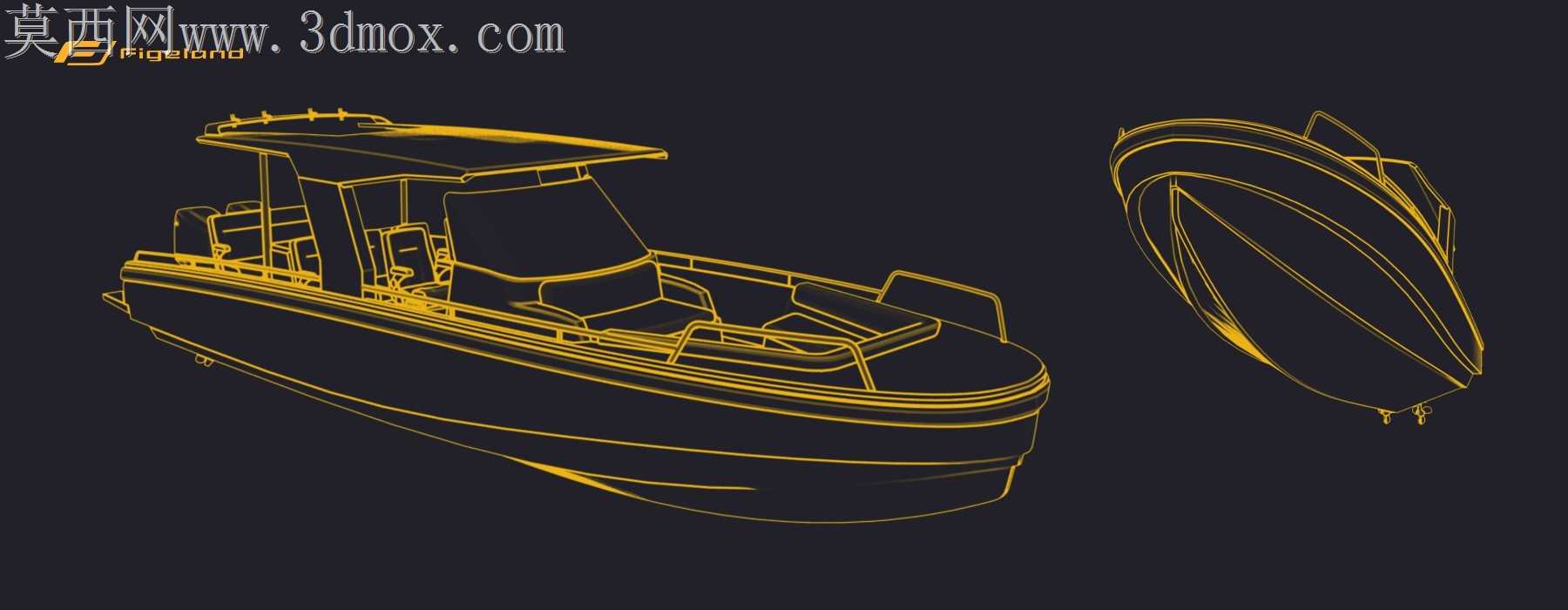

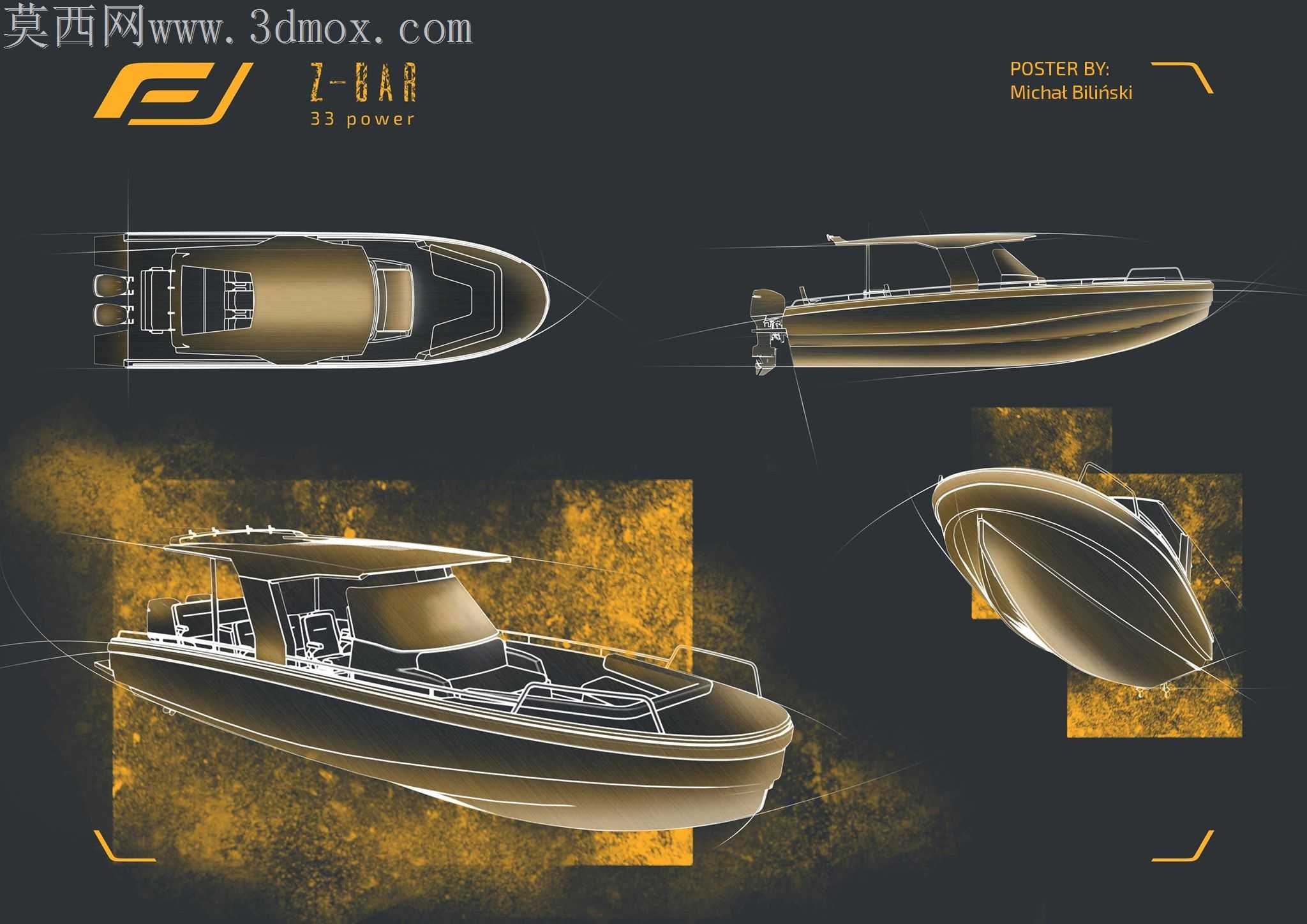

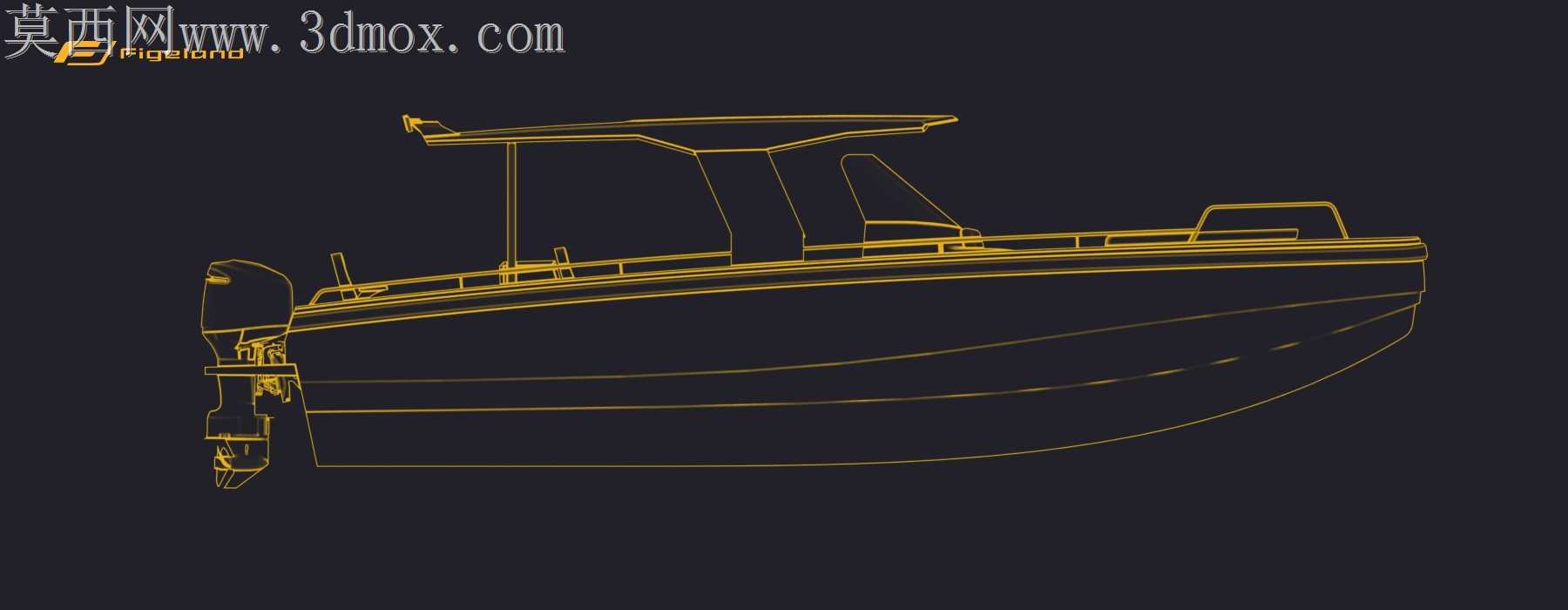

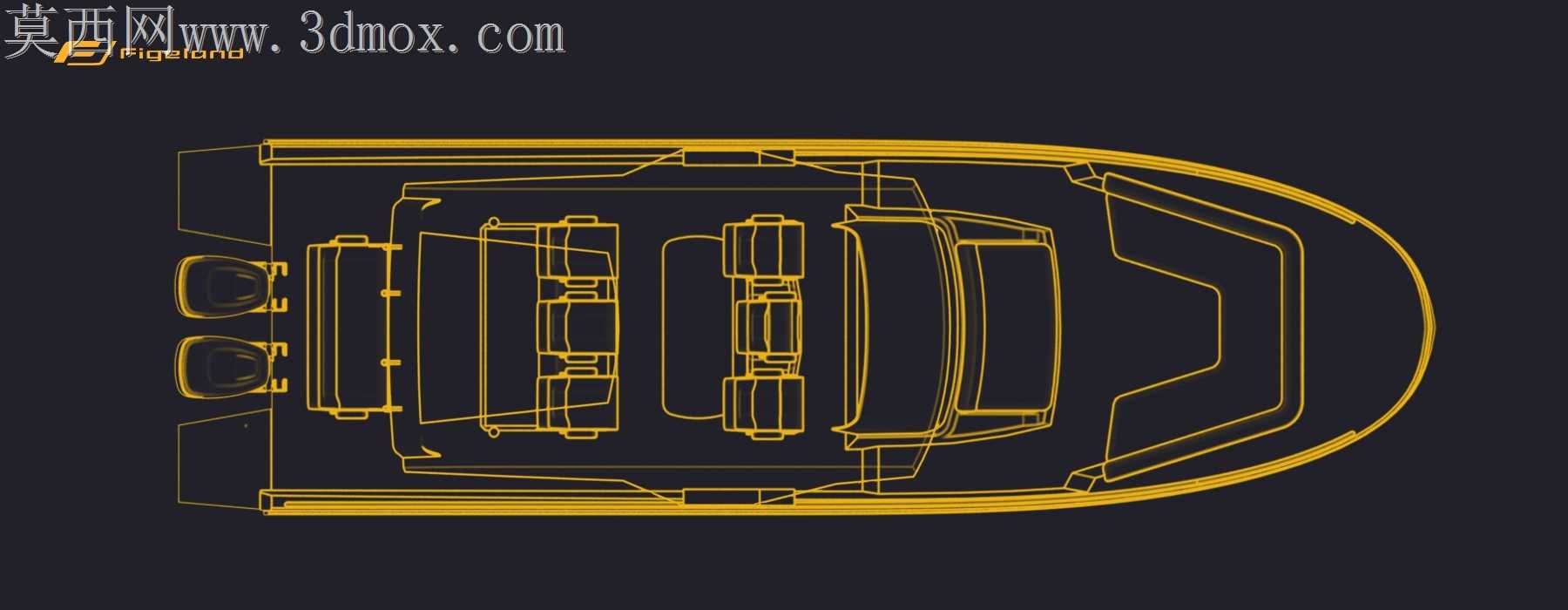

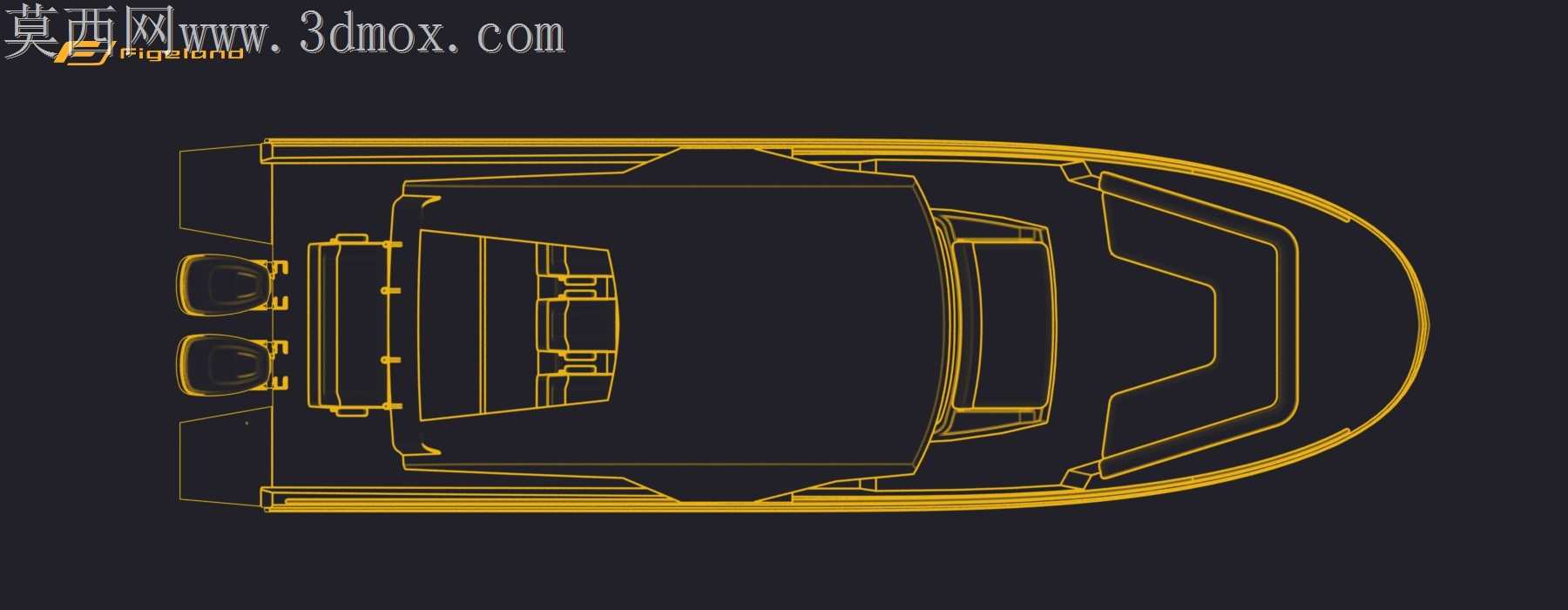

小型动力艇的曲面外板加工一直是小批量定制船厂的痛点，常规折角线型靠人工擀板容易出现曲面光顺度不足，靠模加工又会抬高单船制造成本，这套Z-BAR33的曲面设计刚好踩中了小批量生产的适配平衡点。船艏的V型剖线没有追求竞赛艇的极端锐角，而是把入水角控制在18度到22度的渐变区间，靠近船艉的部分逐步抬升底升角，既保留了破浪时的冲击力缓冲能力，又不会因为曲面曲率变化过大导致铝合金板冷弯时出现局部应力集中，不用额外做加热矫形就能靠常规卷板设备加工出外板弧度。上层建筑的顶棚边缘做了12毫米的内翻边，不是单纯的造型收边，翻边内侧预留了密封胶条的安装槽，安装钢化玻璃挡风的时候不用额外打外露胶，靠胶条压紧就能达到防浪溅的密封要求，还能避免长期日晒后胶体发黄影响外观。舷侧的扶手固定座没有直接焊在船壳外板上，而是在船壳内侧对应位置预埋了3毫米厚的不锈钢衬板，外板只开沉头过孔，扶手螺栓穿过外板锁在衬板的焊接螺母上，就算长期受海浪冲击震动，也不会出现外板焊点撕裂、螺栓孔渗水的问题。驾驶区的控制台曲面和前挡风的下沿做了共边处理，两者的拼接缝隙控制在2毫米以内，安装时可以用同一条装饰压条覆盖两个部件的接缝，减少船上的外露紧固件数量，也降低了后期清洁维护的难度。船艉的尾板区域特意做了局部加厚，厚度比侧舷外板多2毫米，预留了外挂发动机的安装孔位群，不用二次切割补强就能适配不同功率的舷外机，孔位周围的加强筋顺着尾板的曲面弧度排布，不会突兀破坏船尾的整体流线感。船体的折角线从船艏一直贯通到船艉，没有做多余的断差，这条折角刚好是外板加工时的定位基准线，工人拼板时只要对齐这条基准线，就能保证左右舷的曲面完全对称，不用反复靠样杆比对线型，能把单船的船体拼装工时压缩近三成。甲板的防滑纹理没有做夸张的凸起造型，而是采用了浅菱形的微凸纹理，凸起高度只有1.5毫米，光脚行走不会硌脚，积水也能顺着纹理间隙快速排到舷侧的排水孔，不会在甲板上形成大面积积水。渲染时的金属漆质感调试特意压低了高光的反射强度，模拟实船使用半年后漆面轻微氧化的真实质感，没有用过于夸张的镜面反射效果，更贴近真实船舶的视觉状态。
