玩具游艇注塑模具与数控加工方案

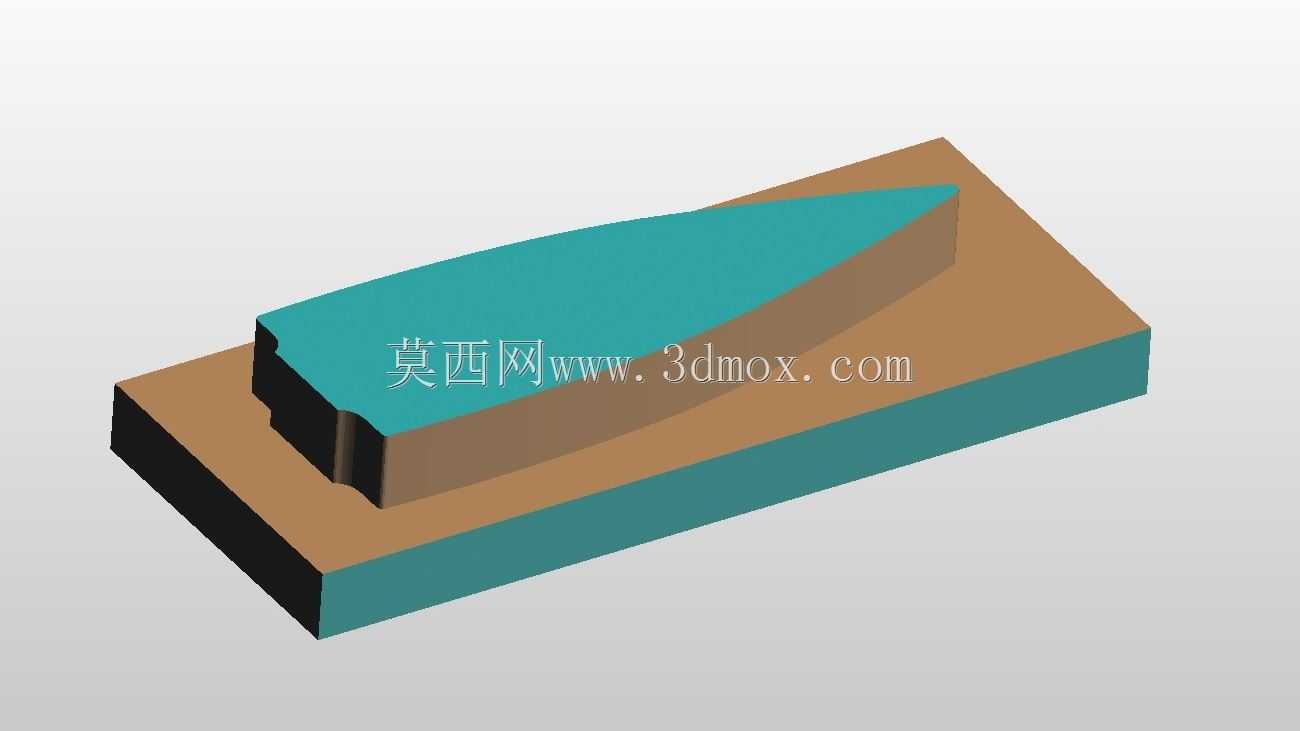

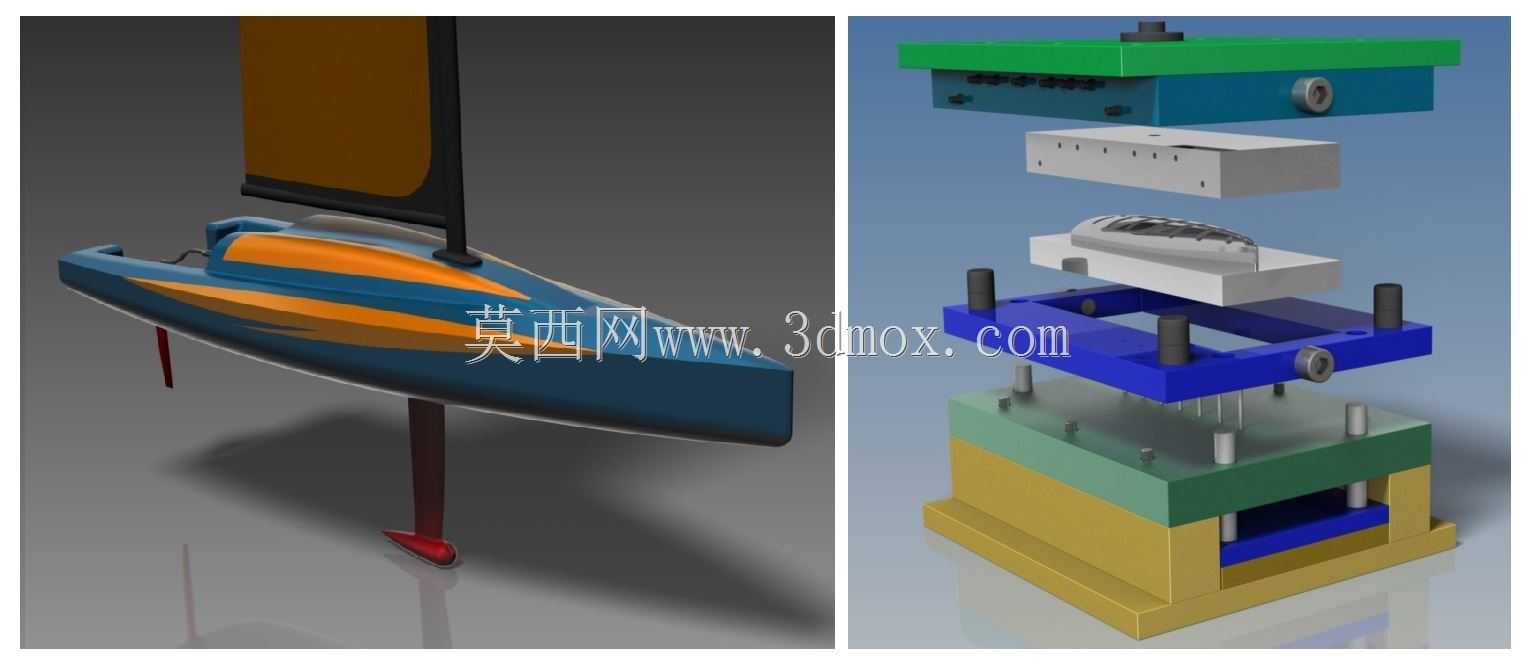

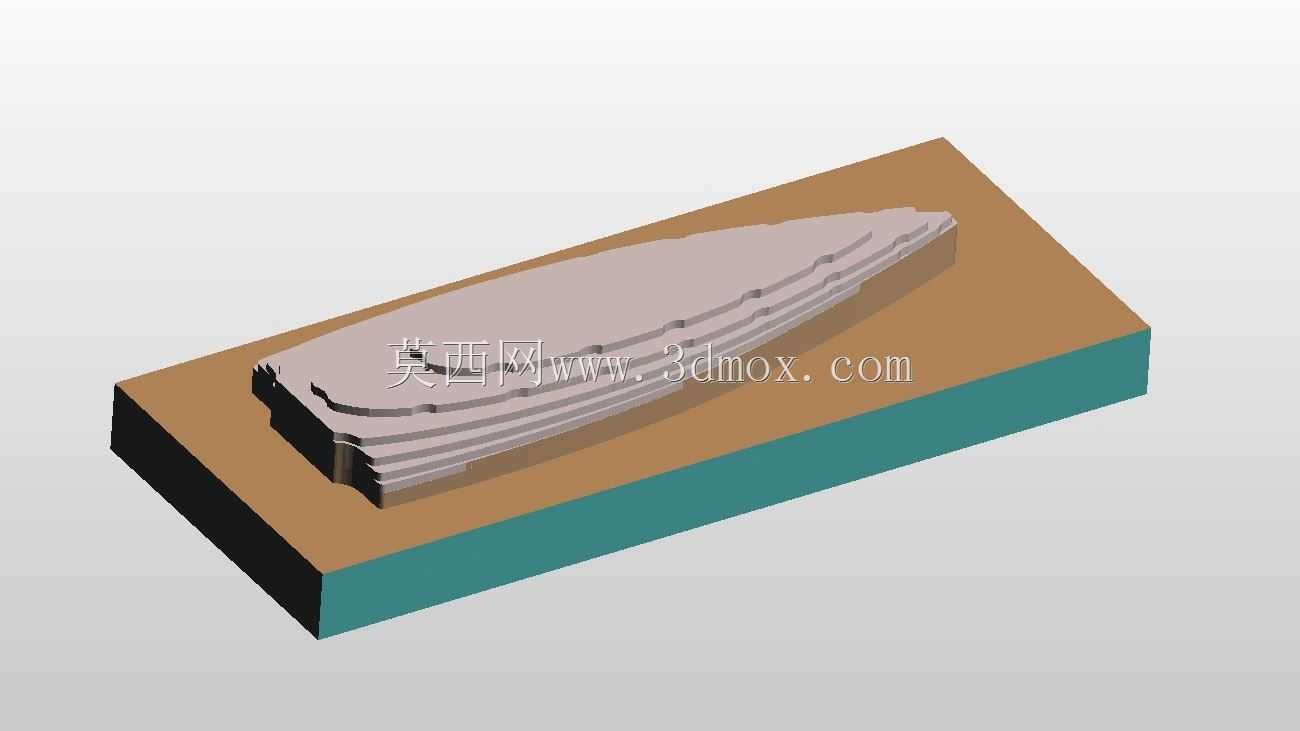

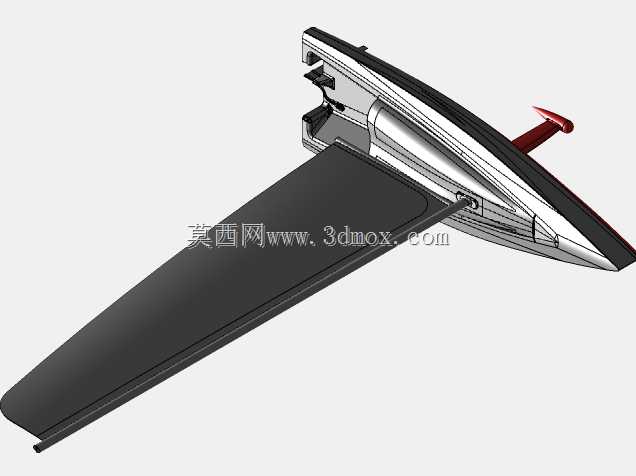

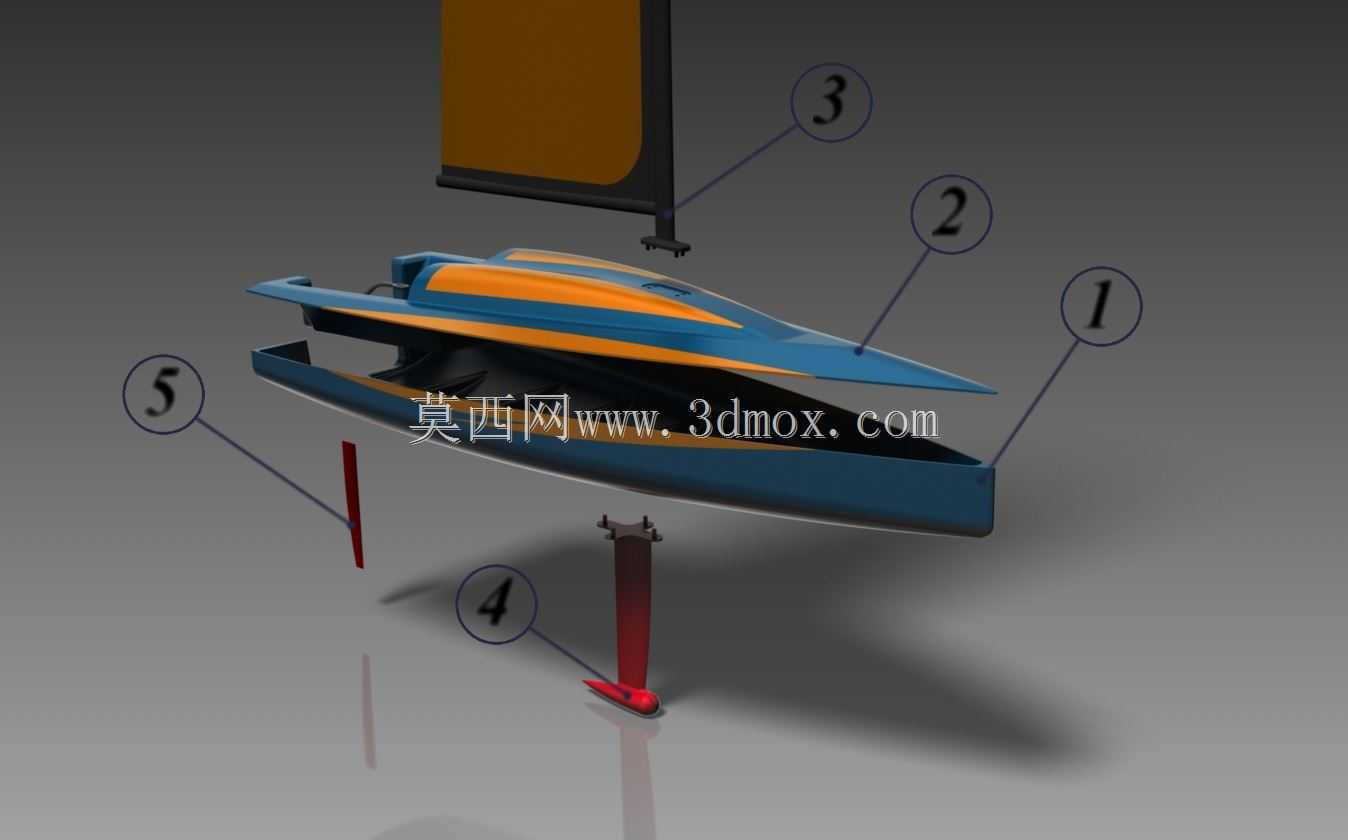

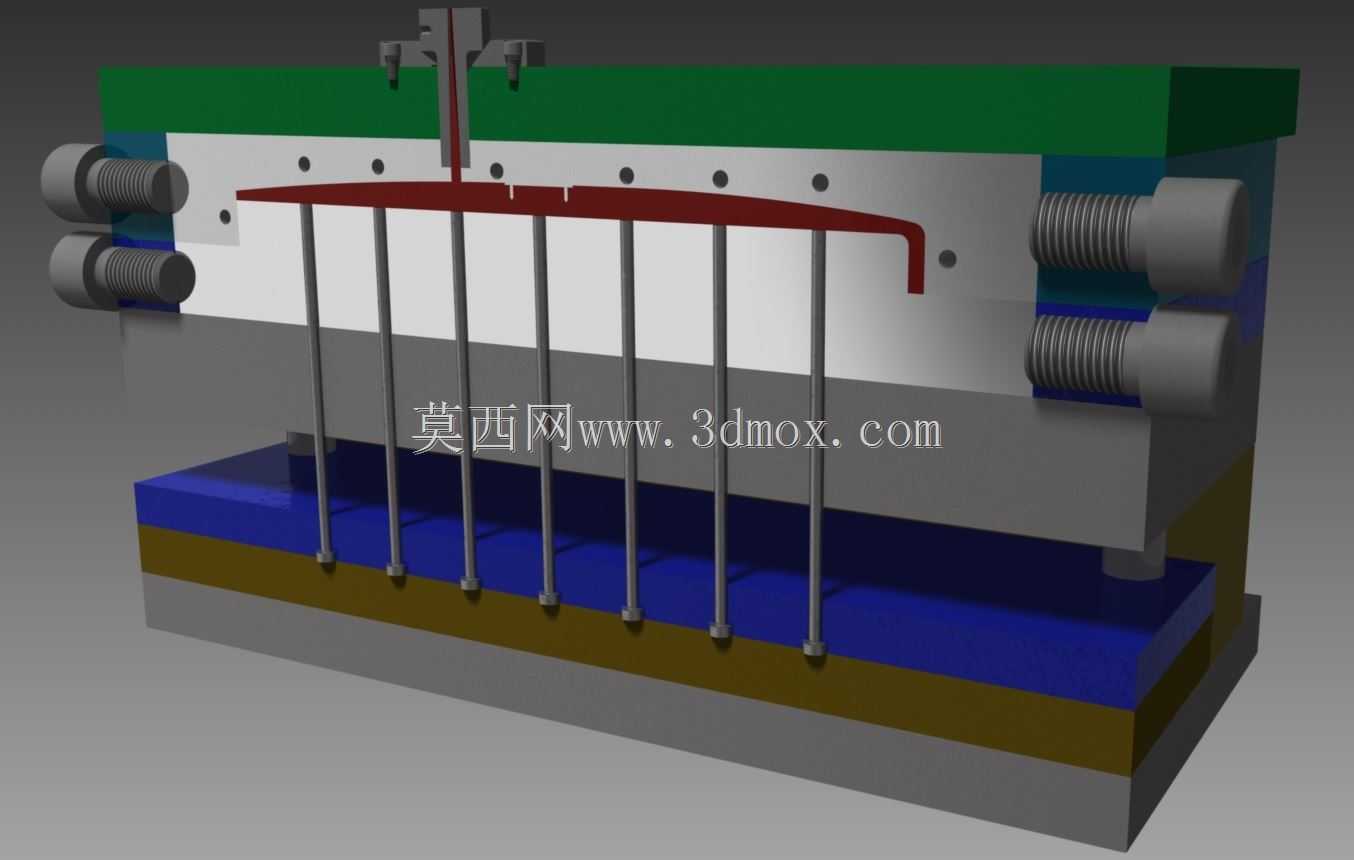

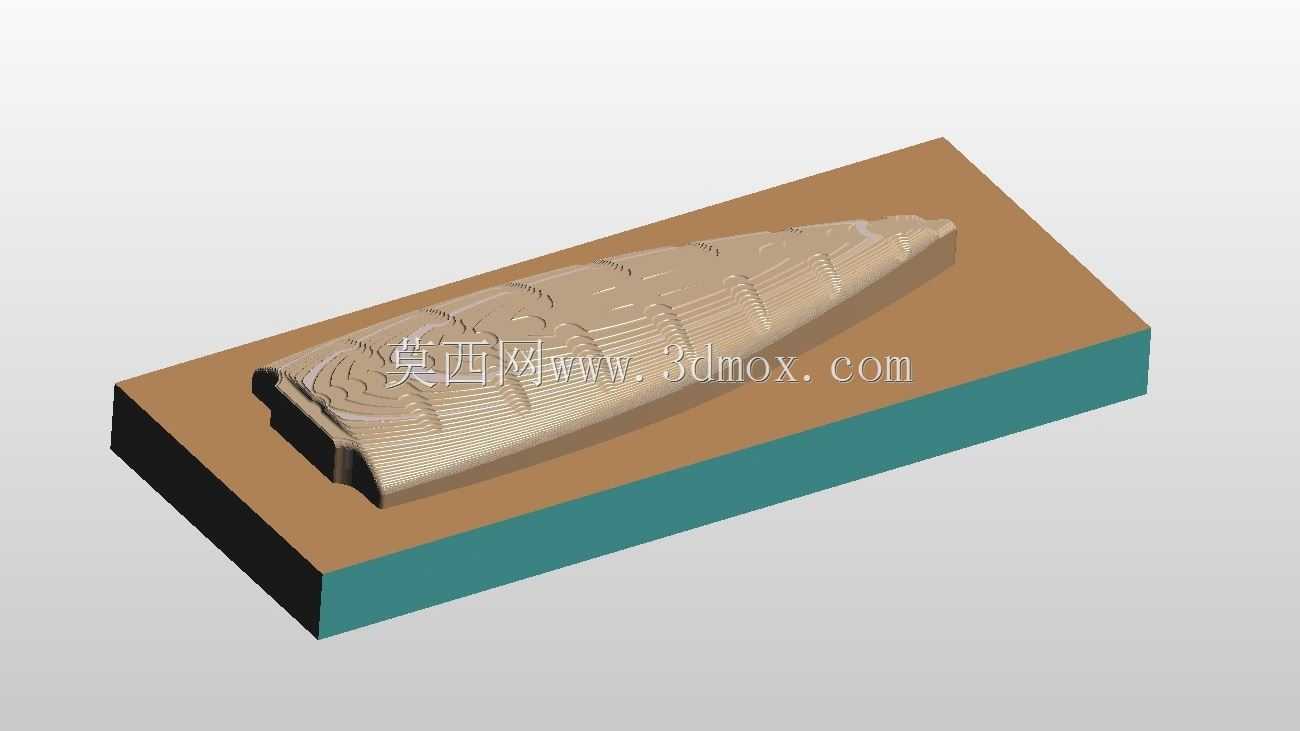

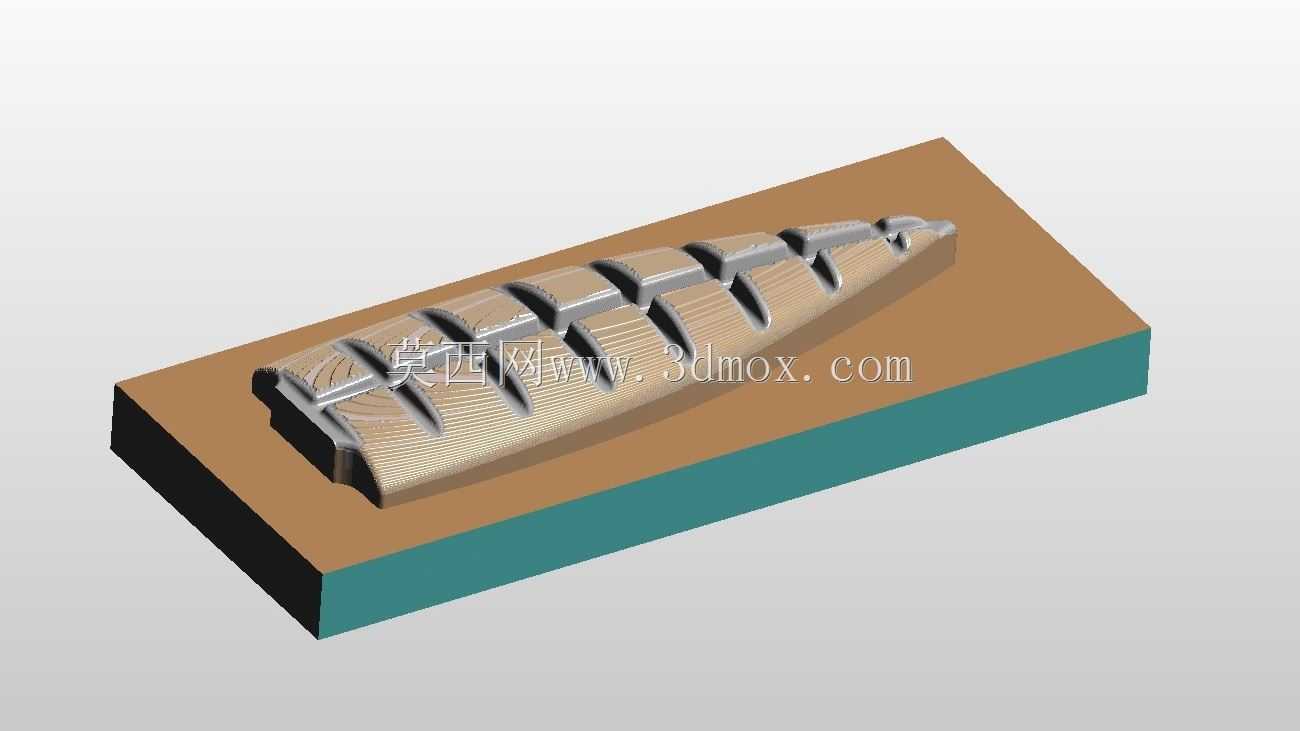

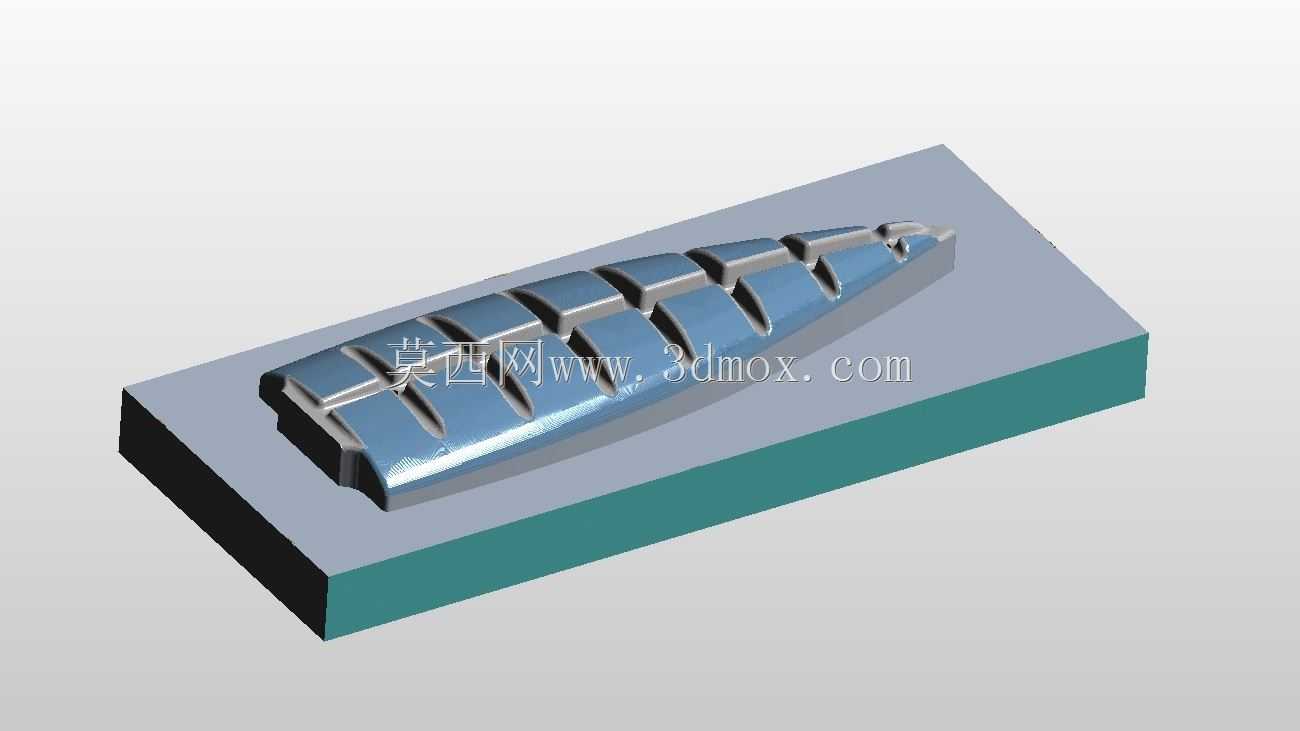

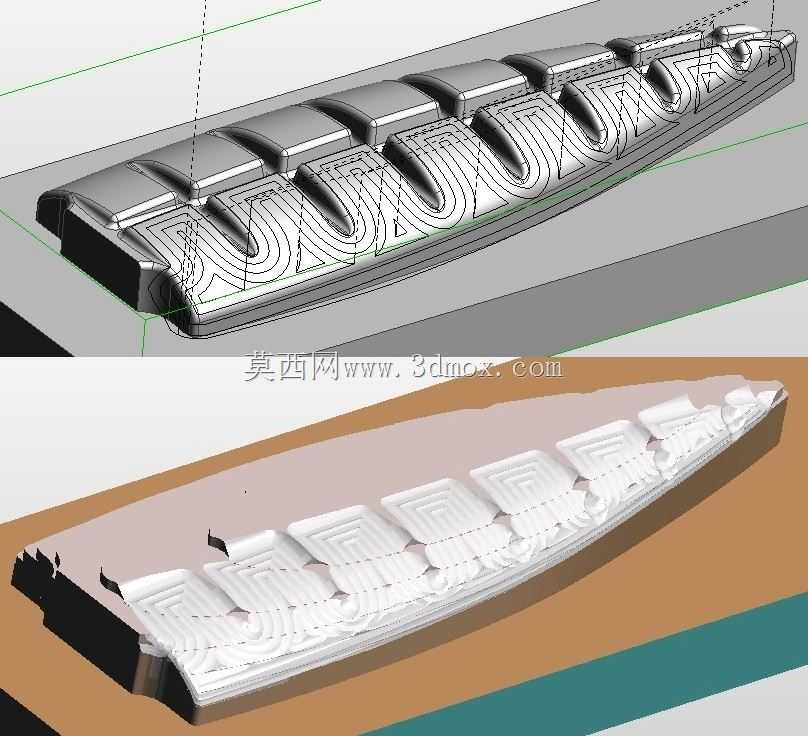

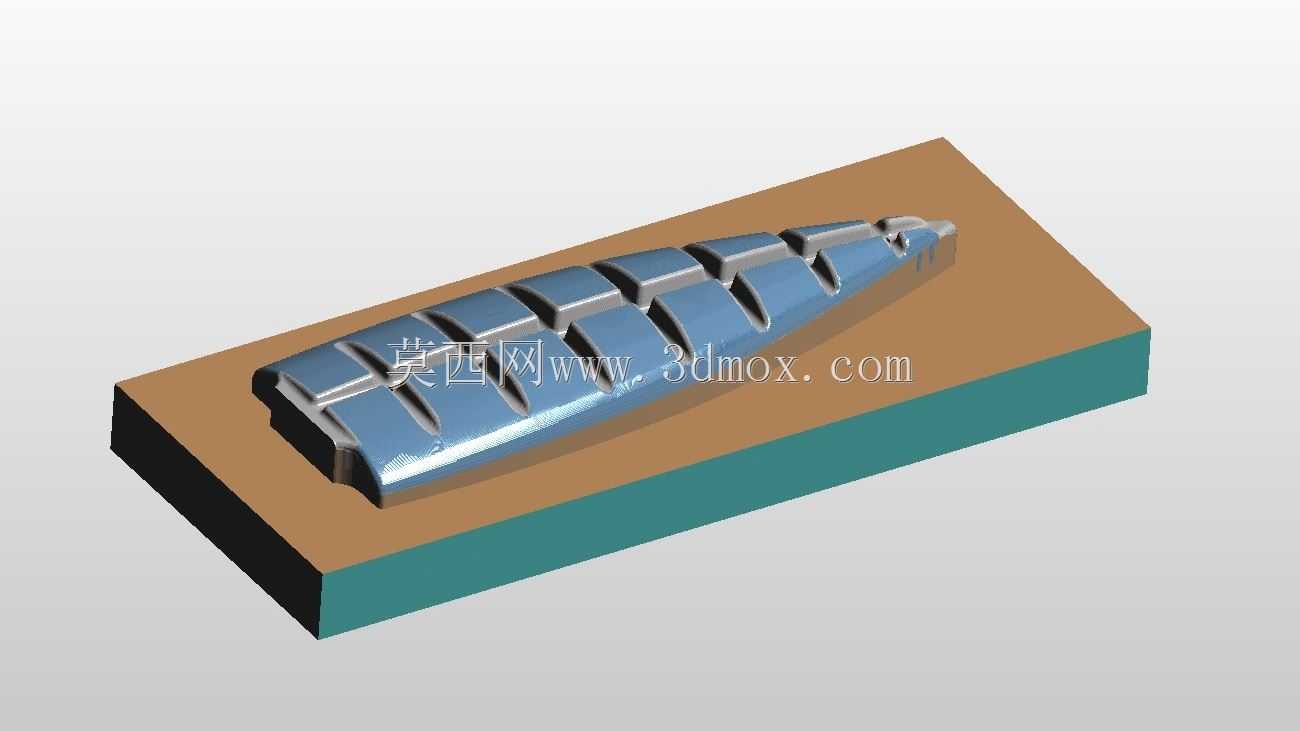

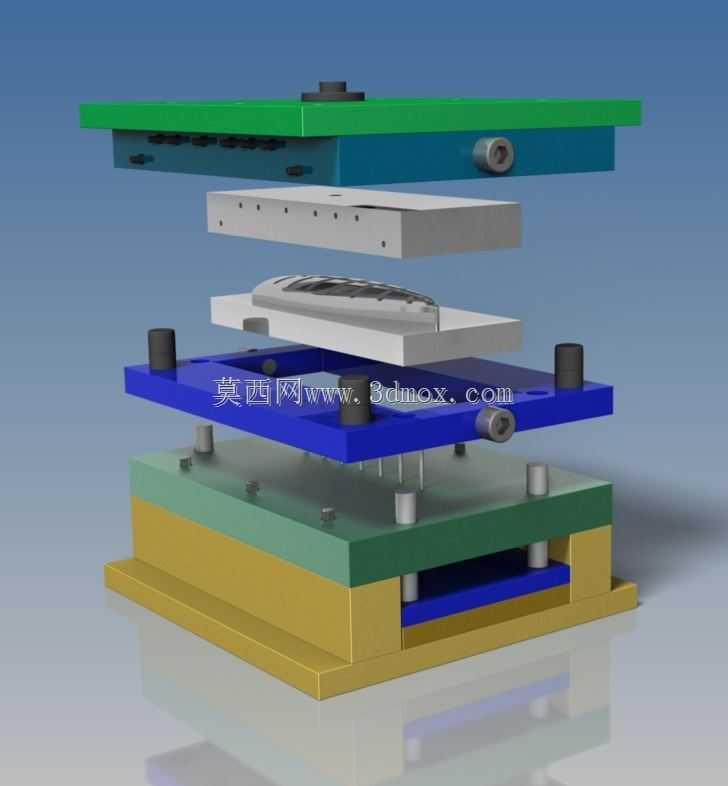

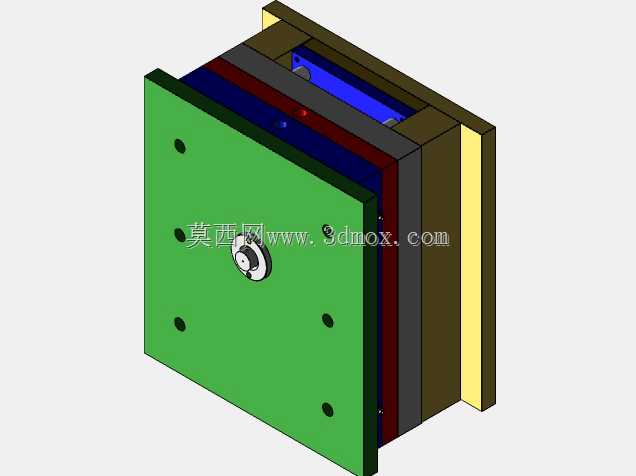

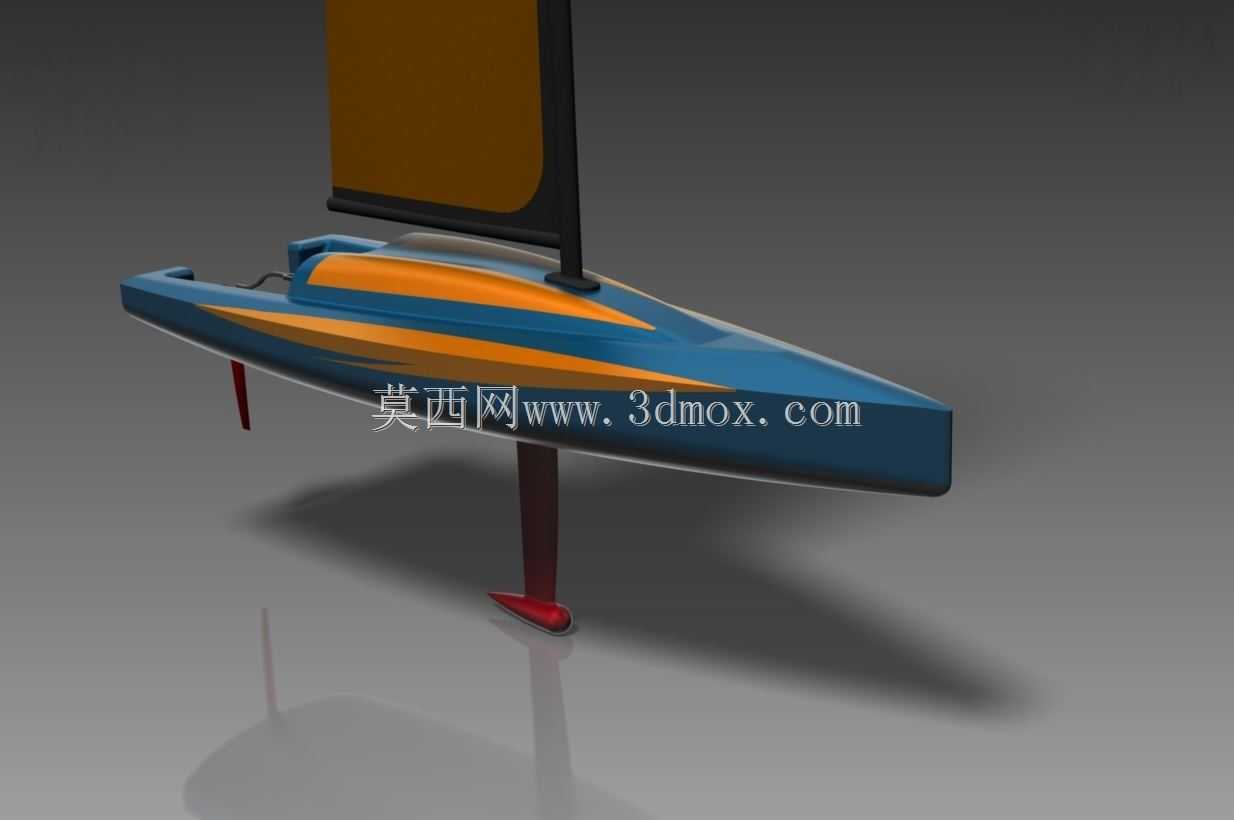

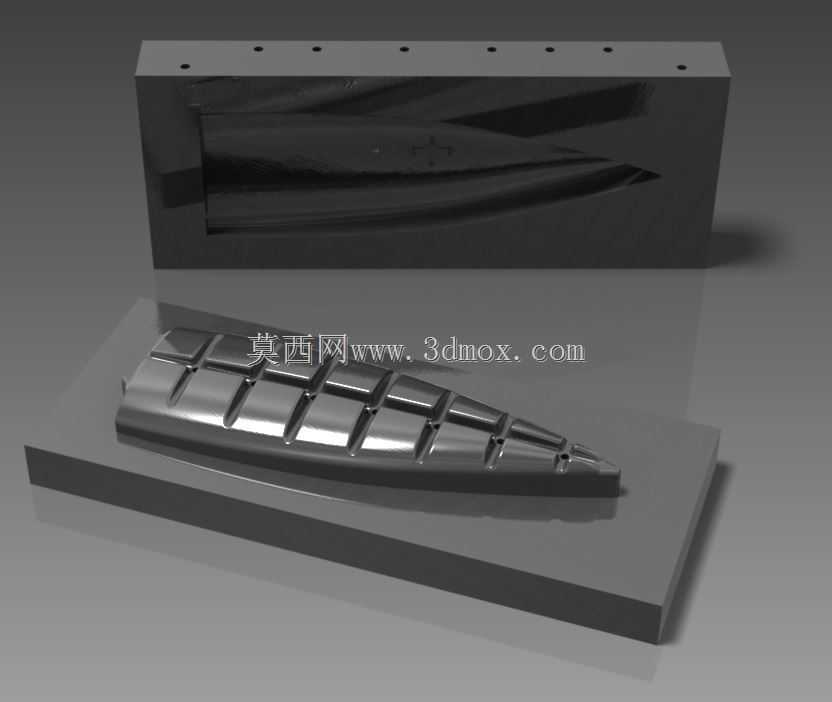

这套设计围绕玩具游艇的量产落地展开，覆盖产品本体结构与配套注塑模具、全流程数控加工工艺，适配玩具制造行业的小尺寸塑胶航海类玩具生产场景，可直接对接中小型注塑生产车间的加工与量产需求。玩具游艇本体采用流线型船体造型，船体表面预留橙蓝双色装饰的贴合定位边界，船身中部设置桅杆安装卡槽，底部预留稳向板与尾舵的装配卡位，整体外形尺寸控制在150mm长度范围内，安装边界充分考虑儿童手持玩耍的握持尺度，所有外露棱边均做R1.5以上的圆角过渡，避免尖锐边角带来的使用安全隐患，船体内部设置均匀分布的加强筋结构，在控制塑胶壁厚2mm均匀性的同时，保障船体整体抗摔强度，满足玩具产品的跌落测试要求。配套的注塑模具采用标准两板模结构，模架尺寸适配160吨级卧式注塑机的安装参数，定模部分加工出船体外观面的高精度型腔，表面做抛光处理保障游艇外壳的外观质感，动模部分设置对应船体内部加强筋、装配卡位的型芯结构，浇注系统采用侧浇口进料，浇口位置设置在船体尾部非外观面，成型后可快速修剪不影响产品外观，模具内部设置均匀分布的冷却水路，水路直径8mm，间距控制在25mm范围内，保障模温均匀性，减少产品成型后的翘曲变形问题，顶出系统采用顶杆+推板组合顶出方式，对应船体边缘与内部筋位设置顶出点位，避免顶出过程中产品出现发白、变形缺陷。数控加工环节覆盖模具全零件的加工流程，模架的基准面、导柱导套安装孔采用铣床完成粗加工，型腔与型芯的复杂曲面采用数控铣床做半精加工与精加工，加工过程中根据不同加工阶段匹配对应的刀具参数，粗加工采用大进给切削参数快速去除余量，半精加工预留0.3mm精加工余量，精加工采用高转速小进给参数保障曲面精度与表面粗糙度，模具上的小型顶针孔、螺丝过孔采用钻床完成点位加工，所有配合面在加工后做适配研磨，保障模具开合模动作顺畅，无卡滞、溢边问题。整套方案充分兼顾玩具产品的外观要求、结构强度与量产加工的工艺可行性，从产品结构设计到模具结构、加工工艺形成完整闭环，可有效缩短玩具产品的开发周期，降低量产阶段的试模成本，保障成型后的玩具游艇尺寸精度、外观质量均满足量产交付要求。
